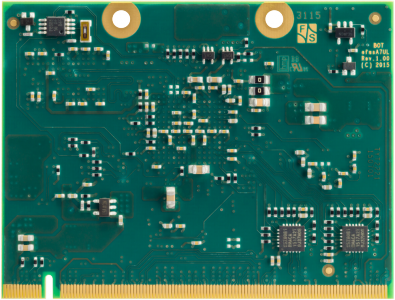

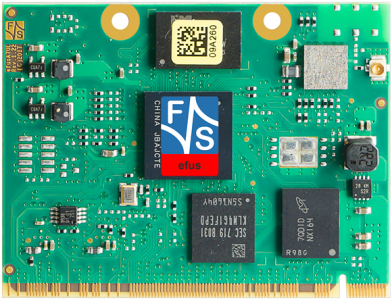

efus™A7UL

Computer On Module mit NXP i.MX 6UltraLite/ ULL CPU

Für den Start in die Entwicklung empfehlen wir:

Starterkit efus™A7UL Windows
  360,- €
ohne MWSt.

efusA7UL-V4-W13, Basisboard, Kabelkit, 7" EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software


Starterkit efus™A7UL Linux
  360,- €
ohne MWSt.

efusA7UL-V4-LIN, Basisboard, Kabelkit, 7" EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software
efus™A7UL
Status Produktion
CPU
Typ NXP i.MX 6UL/ULL
Kern ARM Cortex-A7
Anzahl der Kerne 1
Frequenz max. 900MHz
L2-Cache 128KB
Betriebssystem
Linux Buildroot
Yocto
(uboot installiert)
Windows WEC 2013
(Bootloader installiert)
Speicher
Flash max. 512MB
eMMC max. 32GB
RAM max. 1GB
Schnittstellen
SD-Karte 2x extern
Ethernet 2x 10/100Mb
WLAN IEEE802.11 b/g/n/ac*
BT BT 2.1 + EDR, 4.x LE
mit Antennenbuchse
opt. Chipantenne
USB Host 1x
USB Device 1x
CAN 2x
UART 6x
I2C 4x
SPI 4x
Audio I2S
Touch Panel analog resistive und PCAP Touch ext. via I2C
Kamera analog/digital 0/parallel 8bit
RTC on board/ extern IC
Display
RGB 18/24bit
LVDS opt. 18bit LVDS über MXM2
Allgemein
Stromversorgung +5VDC/ ±5%
Leistungsaufnahme 1-2W typ.
Betriebstemperaturbereich 0°C - +70°C
opt. -20°C - +70°C
opt. -40°C - +85°C
Größe 47x62.1x11mm
(LxBxH)
Gewicht ~15g
Minimale Verfügbarkeit 2031/2035

efus™A7UL-V1-W13 efus™A7UL-V1I-LIN/-W13 efus™A7UL-V2-LIN efus™A7UL-V3-LIN efus™A7UL-V3-W13 efus™A7UL-V4-LIN efus™A7UL-V4-W13
Status Produktion Produktion Produktion Produktion Produktion Produktion Produktion
CPU - - - - - - -
Typ NXP i.MX 6ULL NXP i.MX 6ULL NXP i.MX 6UltraLite NXP i.MX 6ULL NXP i.MX 6ULL NXP i.MX 6ULL NXP i.MX 6ULL
Kern ARM Cortex-A7 ARM Cortex-A7 ARM Cortex-A7 ARM Cortex-A7 ARM Cortex-A7 ARM Cortex-A7 ARM Cortex-A7
Anzahl der Kerne 1 1 1 1 1 1 1
Frequenz 528MHz 800MHz 528MHz 900MHz 900MHz 900MHz 900MHz
L2-Cache 128KB 128KB 128KB 128KB 128KB 128KB 128KB
Betriebssystem - - - - - - -
Linux - Buildroot
Yocto
(uboot installiert)		 Buildroot
Yocto
(uboot installiert)		 Buildroot
Yocto
(uboot installiert)		 - Buildroot
Yocto
(uboot installiert)		 -
Windows WEC 2013
(Bootloader installiert)		 WEC 2013
(Bootloader installiert)		 - - WEC 2013
(Bootloader installiert)		 - WEC 2013
(Bootloader installiert)
Speicher - - - - - - -
Flash 256MB NAND 256MB NAND 256MB NAND 256MB NAND 256MB NAND 512MB NAND
4GB eMMC		 512MB NAND
4GB eMMC
eMMC max. 32GB max. 32GB max. 32GB max. 32GB max. 32GB max. 32GB max. 32GB
RAM 256MB 256MB 256MB 256MB 256MB 512MB 512MB
Schnittstellen - - - - - - -
SD-Karte 2x extern 2x extern 2x extern 1x extern 1x extern - -
Ethernet 1x 10/100Mb 1x 10/100Mb 1x 10/100Mb 1x 10/100Mb 1x 10/100Mb 2x 10/100Mb 2x 10/100Mb
WLAN - - - IEEE802.11 b/g/n/ac IEEE802.11 b/g/n/ac IEEE802.11 b/g/n/ac IEEE802.11 b/g/n/ac
BT - - - BT 2.1 + EDR, 4.x LE mit Antennenbuchse BT 2.1 + EDR, 4.x LE mit Antennenbuchse BT 2.1 + EDR, 4.x LE mit Antennenbuchse BT 2.1 + EDR, 4.x LE mit Antennenbuchse
USB Host 1x 1x 1x 1x 1x 1x 1x
USB Device 1x 1x 1x 1x 1x 1x 1x
CAN 2x 2x 2x 2x 2x 2x 2x
UART 4x 4x 4x 3x 3x 3x 3x
I2C 2x 2x 2x 2x 2x 2x 2x
SPI 2x 2x 2x 2x 2x 2x 2x
Audio I2S I2S - I2S I2S I2S I2S
Touch Panel analog resistive und PCAP Touch ext. via I2C analog resistive und PCAP Touch ext. via I2C analog resistive und PCAP Touch ext. via I2C analog resistive und PCAP Touch ext. via I2C analog resistive und PCAP Touch ext. via I2C analog resistive und PCAP Touch ext. via I2C analog resistive und PCAP Touch ext. via I2C
RTC extern IC extern IC extern IC extern IC extern IC extern IC extern IC
Display - - - - - - -
RGB 18/24bit 18/24bit 18/24bit 18/24bit 18/24bit 18/24bit 18/24bit
Allgemein - - - - - - -
Stromversorgung +5VDC/ ±5% +5VDC/ ±5% +5VDC/ ±5% +5VDC/ ±5% +5VDC/ ±5% +5VDC/ ±5% +5VDC/ ±5%
Leistungsaufnahme 1W typ. 1W typ. 1,5W typ. 2W typ. 2W typ. 2,5W typ. 2,5W typ.
Betriebstemperaturbereich 0°C - +70°C -40°C - +85°C 0°C - +70°C 0°C - +70°C 0°C - +70°C 0°C - +70°C 0°C - +70°C
Größe 47x62.1x11mm
(LxBxH)		 47x62.1x11mm
(LxBxH)		 47x62.1x11mm
(LxBxH)		 47x62.1x11mm
(LxBxH)		 47x62.1x11mm
(LxBxH)		 47x62.1x11mm
(LxBxH)		 47x62.1x11mm
(LxBxH)
Gewicht ~15g ~15g ~15g ~15g ~15g ~15g ~15g
Minimale Verfügbarkeit 2031 2031 2035 2031 2031 2031 2031
efus™A7UL-V1-W13 efus™A7UL-V1I-LIN/-W13 efus™A7UL-V2-LIN efus™A7UL-V3-LIN efus™A7UL-V3-W13 efus™A7UL-V4-LIN efus™A7UL-V4-W13
efusA7UL SINTF OBLIQUE TOP LIN Starterkit efus™A7UL Linux
efusA7UL-V4-LIN, Basisboard, Kabelkit, 7" EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software
Bestellnr.: efusA7UL-SKIT-LIN		 360,- €

efusA7UL SINTF OBLIQUE TOP WCE Starterkit efus™A7UL Windows
efusA7UL-V4-W13, Basisboard, Kabelkit, 7" EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software
Bestellnr.: efusA7UL-SKIT-WCE		 360,- €


Software

software accessory Software .NET Treiber
Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++.
Bestellnr.: WCE-DOTNET		 500,- €

software accessory UpDate Software
Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card.
Bestellnr.: WCE-UPDATE		 500,- €

software accessory Boot Screen
Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an.
Bestellnr.: WCE-BOOTSCREEN		 500,- €

software accessory Custom Kernel
Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden.
Bestellnr.: WCE-CUSTIMAGE		 500,- €

software accessory Failsafe Flash Filesystem (F3S)
Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen.
Bestellnr.: WCE-F3S		 1,000,- €

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Windows)
Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board.

Bestellnr.: EW-SW-RGB-LVDS-Windows		 500,- €


Displays und Displaykit

ET070080 B.LCD.15 Display 7" RGB Display mit resistivem Touch
7" TFT (800x480) EDT ET070080DH6
Bestellnr.: B.LCD.15		 120,- €

B.LCD.18 7" RGB Display mit PCAP Touch
7" TFT (800x480) Display Endrich MI0700AJT-54CP mit kapazitivem Touch
Bestellnr.: B.LCD.18		 150,- €

armStone efus RGB Kit Displaykit RGB 2
7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel
Bestellnr.: aSt-RGBKIT		 170,- €


Touch-Kits

resistive Touch Kit Resistives Touch Kit
Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse.
Bestellnr.: SINTF-ADP-RESTOUCH		 35,- €

SINTF ADP EDTTOUCH2 PCAP Touch Kit für EDT
Zum Anschluss eines EDT PCAP Touch
Bestellnr.: ADP-EDTTOUCH2		 35,- €


Kabel

B.MKAB.23 40poliges Filmkabel
Filmkabel, A40pol., 0,5mm, l=200mm für Displays
Zum Anschluss des 7" EDT Displays (B.LCD.15)
Bestellnr.: B.MKAB.23		 10,- €

B.MKAB.23 50poliges Filmkabel
Kabel für 7" RGB Endrich Display (B.LCD.18)
FFC Kabel, A50pol., pitch=0,5mm, l=200mm
Bestellnr.: B.MKAB.41		 10,- €


Adapter

I2C Extension I2C Erweiterung
Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen.
Bestellnr.: NDCU-ADP/I2C		 80,- €

armStone Adapter DVI armStone™/efus™/PicoCore™ DVI Adapter
Zum Anschluss der armStone™, efus™ oder PicoCore™ an einen DVI/HDMI Monitor.
Bestellnr.: aStone-ADP-DVI		 50,- €

aSt-ADP-MIT1 Adapter für Endrich iSi50 Displays
Adapter zum Anschluss eines Endrich iSi50 Displays an F&S Boards
Bestellnr.: aSt-ADP-MIT1		 50,- €


Steckverbinder

Foxconn MXM 2 Connector MXM-2 Steckverbinder
Geeignet, um die efus™- oder QBliss-Module über Goldfingerkontakte anzuschließen.
Bestellnr.: B.MST.2R230PL.1		 43,- €


Workshops

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage
linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €


Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

B.MST.VR.5 efus™ Latch
Geeignet, um die efus™-Module auf Ihrem Basisboard zu befestigen.
Bestellnr.: B.MST.VR.5		 36,- €

Patch Antenne Patch Antenne
Patch Antenne für WLAN/BT (2.4 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse
Bestellnr.: B.ANT.5		 10,- €


Buildroot und Yocto

Das Linux-BSP "fsimx6ul-B2023.12" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt oder Wayland/Weston, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.

Alternativ zu Buildroot gibt es auch eine Yocto-basierte Umgebung. Wir bieten das Linux BSP "fsimx6ul-Y2024.03" an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, ewston-wayland, feh, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Beide BSPs beinhalten die von F&S angepassten Quelltextpakete von U-Boot (2021.04), Linux-Kernel (basierend auf 5.15.131/5.15.148) und Buildroot (2023.02.06) oder Yocto (4.0). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet auch eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 36 zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

➜ Mehr Informationen über das neue Buildroot Release B2023.12
➜ Mehr Informationen über das neue YOCTO Release Y2024.03

Windows Embedded Lifetime

Feature Available until  End of Mainstream Support End of Extended Support
Windows Embedded Compact 2013 31.05.2028  10.09.2018 10.10.2023
Windows Embedded Compact 7 28.02.2026  12.04.2016 13.04.2021
Windows CE 6.0 28.02.2022  09.04.2013 10.04.2018

Windows Embedded Compact 2013

Das hochflexible harte Echtzeitbetriebssystem bietet Kernel, Schnittstellentreiber, Bootloader und nutzt alle Features einer modernen ARM CPU wie ARMv7 THUMB2 Befehlssatz oder NEON Coprozessor. Fertige Images und das BSP finden Sie in unserem Downloadbereich. Die Entwicklung erfolgt mit den aktuellen Microsoft Tools wie Visual Studio 2013 (C, C++, C# oder VB.NET) und Expression Blend 5. Schnittstellen wie z.B. I²C, CAN oder SPI können auf die gleiche Weise wie eine RS232 Schnittstelle verwendet werden. Mithilfe von XAML for Windows Embedded trennen Sie Visualisierung und Programm auf einfache Weise.

Auch unter Compact 2013 steht Ihnen unser FailSafe Flash File System F3S zur Verfügung.

Windows Embedded Features for i.MX6

General

Feature Description i.MX6 WEC 2013
.NET Support Library to easily access DIO, CAN, I²C and SPI from .NET Compact Framework ✔ ✔
AnalogIn Stream driver to easily access the analog inputs ✔ ✔
Audio Codec Support for Microphone, LineIn and LineOut.
Implements Mixer interface and special F&S mixer control panel applet to easily change settings.		 ✔ ✔
BusEnum2 Support for asynchronous loading of drivers. Use events to start loading of drivers.  ✔ ✔
Broadcast Stream driver
Boards can be easily identified and configured over LAN connection		 ✔ ✔
CAN Stream driver to easily access CAN interface. Special tool suit to generate traffic or check communication. ✔ ✔
Digital I/O  Stream driver to configure pins as input, output or interrupt.
Possibility to adjust drive strength or enable/disable internal pull-up or pull-down. Settings can be stored pin registry.		 ✔ ✔
Display Display driver can be configured by registry settings without modifying operating system. ✔ ✔
Display Multi-Monitor Support
Adjustable by registry		 ✔  ✔
Display 2D software acceleration using NEON co-processor
Multiple overlays with alpha blending 		 ✔ ✔
Display 2D hardware acceleration
3D OpenGL ES 1.1 and 2.0 hardware acceleration
Multiple overlays with alpha blending
Multiple monitor support (incl. 2D acceleration and Video support)		 ✔  ✔
Firmware Update Software to update Bootloader and/or operating system from running operating system. ✔ ✔
Software Update Program to update application and registry settings from USB stick, SD card or other source.
Includes automatic detection. Can incorporate with Firmware Update		 ✔ ✔
I²C Stream driver
Support for hardware I²C controller (NI2C)
Support for using GPIOs as I²C (I²C)		 ✔ ✔
Keyboard Support for German 0407, Spanish 040A, French 040C, Italy 0410 and English 0409
Matrix keyboard support: Use IO pins for keyboard		 ✔ ✔
SPI Stream driver
Support for hardware SPI controller		 ✔ ✔
Touch Resistive touch driver with virtual key support - Capacitive touch driver for ATMEL EDT and others
Extended USB mouse driver to accept absolute coordinates		 ✔ ✔
USB Host EHCI and OHCI driver ✔ ✔
USB Device   ✔ ✔
KBDHID Extended MS kbdhid - Support for all keys on the keyboard ✔ ✔
MOUTOUCHHID Support for absolute coordinates ✔ ✔
Power Management Support for screen saver and touch activation ✔ ✔
PWM Stream driver ✔ ✔
Video Streaming Filter framework for streaming video over HTTP ✔ ✔
VoIP Voice over IP sample solution ✔

File System

Feature Description i.MX6 WEC 2013
F&S BinFS Bug fixed BinFS file system for XIP images ✔ ✔
F3S F&S Secure Flash File System
Optimized throughput on all file operations
Wear-Leveling strategies to reduce flash abrasion (including Garbage Collector)
Transaction-based concept already cooperates with a lot of applications  		 ✔ ✔
Filesystem
Filter Driver		 Used to limit access to file system.
Possible restrictions: Move, Delete, Rename		 ✔ ✔
FAT/TFAT Microsoft Windows Embedded FAT/TFAT solution. ✔ ✔
NAND Driver 16 bit hardware ECC   ✔

Services

Feature Description i.MX6 WEC 2013
Telnet Server Enabled by default. Easy access to command shell. ✔ ✔
FTP Server   ✔ ✔
HTTPD Server Use device as web server. Create ISAPI extensions in C/C++. HTTPD DirectShow stream filter (i.e. camera) ✔ ✔
OpenSSH Offers SSH server functionality for Windows Embedded. Based on OpenSSH
SFTP
SCP
SMTP		 ✔ ✔
SSH SCP/SFTP server SSH Library (also used from SMTP).  ✔ ✔
SMTP SMTP library to send EMail ✔ ✔

Tools

Feature Description i.MX6 WEC 2013
Bootscreen Showing custom image during boot. ✔ ✔
Control Panel Standard Windows Embedded Control Panel with additional tools. ✔ ✔
CE Remote Display Driver and application to access desktop of device remotely. ✔ ✔
ndcucfg Command line configuration tool.
Can be used locally, over Telnet connection and over serial connection.
Registry editing
Reading/writing of boot loaders and splash screen
User administration
Certificate administration
....
Usage:
* Can be used in own applications as DLL.
* As a command line tool from telnet or serial debug console		 ✔ ✔
Update tool Update of boot loader
Update on WinCE image
Registry changes
Update of user application
Runs from SD/USB/LAN		 ✔ ✔
F&S 2D control utility Control panel applet
Change 2D acceleration on the fly		 ✔ ✔
F&S Board Config Control panel applet
Check hardware revision, version of boot loader, version of WinCE image and much more.
Change system startup and registry.		 ✔ ✔
F&S Audio Mixer Control panel applet
Change audio features like volume, bass, treble, input ...		 ✔ ✔
F&S SSH/SMTP control utility Control panel applet
Start stop SSHD service
Send test EMail by SMTP		 ✔ ✔
F&S USB Loader Uses USB device connection to update Bootloader, operating system, boot screen, configuration information, partition information.
Can be used to update software or to automate production.		 ✔ ✔
F&S Mfg Tool Modified NXP Tool for board bring up and software installation ✔ ✔

efusA7UL - Product Flyer


efusA7UL - Hardware


efusA7UL - Linux


efusA7UL - Windows Embedded CE/Compact


efusA7UL - Display





Varianten

efusA7UL TOP WCE efus™A7UL-V2-W13
NXP i.MX 6UltraLite Cortex-A7, 256MB RAM, 256MB Flash, Ethernet, 2x CAN, Touch, RGB, 0°C - +70°C, 5V Versorgung, Windows Embedded Compact 2013
Bestellnr.: efusA7UL-V2-W13		 Anfrage
efusA7UL TOP LIN efus™A7UL-V2-LIN
NXP i.MX 6UltraLite ARM Cortex-A7, 256MB RAM, 256MB Flash, Ethernet, 2x CAN, Touch, RGB, 0°C - +70°C, 5V Versorgung, Linux Buildroot/Yocto
Bestellnr.: efusA7UL-V2-LIN		 Anfrage
efusA7UL V4 TOP efus™A7UL-V4-LIN
NXP i.MX 6ULL ARM Cortex-A7, 512MB RAM, 512MB Flash, 4GB eMMC, 2x Ethernet, 2x CAN, Audio, WLAN, BT, Touch, RGB, 0°C - +70°C, 5V Versorgung, Linux Buildroot/Yocto
Bestellnr.: efusA7UL-V4-LIN		 Anfrage
efusA7UL V4 TOP efus™A7UL-V4-W13
NXP i.MX 6ULL ARM Cortex-A7, 512MB RAM, 512MB Flash, 4GB eMMC, 2x Ethernet, 2x CAN, Audio, WLAN, BT, Touch, RGB, 0°C - +70°C, 5V Versorgung, Windows Embedded Compact 2013
Bestellnr.: efusA7UL-V4-W13		 Anfrage
efusA7UL V3 TOP efus™A7UL-V3-LIN
NXP i.MX 6ULL ARM Cortex-A7, 256MB RAM, 256MB Flash, 1x Ethernet, 2x CAN, Audio, WLAN, BT, Touch, RGB, 0°C - +70°C, 5V Versorgung, Linux Buildroot/Yocto
Bestellnr.: efusA7UL-V3-LIN		 Anfrage
efusA7UL V3 TOP efus™A7UL-V3-W13
NXP i.MX 6ULL ARM Cortex-A7, 256MB RAM, 256MB Flash, 1x Ethernet, 2x CAN, Audio, WLAN, BT, Touch, RGB, 0°C - +70°C, 5V Versorgung, Windows Embedded Compact 2013
Bestellnr.: efusA7UL-V3-W13		 Anfrage
efusA7UL V1 TOP efus™A7UL-V1-W13
NXP i.MX 6ULL ARM Cortex-A7, 256MB RAM, 256MB Flash, 1x Ethernet, 2x CAN, Audio, Touch, RGB, 0°C - +70°C, 5V Versorgung, Windows Embedded Compact 2013
Bestellnr.: efusA7UL-V1-W13		 Anfrage
efusA7UL V1 TOP efus™A7UL-V1I-LIN/-W13
NXP i.MX 6ULL ARM Cortex-A7, 256MB RAM, 256MB Flash, 1x Ethernet, 2x CAN, Audio, Touch, RGB, -40°C - +85°C, 5V Versorgung, Linux Buildroot/ Yocto or Windows Embedded Compact 2013
Bestellnr.: efusA7UL-V1I-LIN/-W13		 Anfrage

Starterkits

efusA7UL SINTF OBLIQUE TOP LIN Starterkit efus™A7UL Linux
efusA7UL-V4-LIN, Basisboard, Kabelkit, 7" EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software
Bestellnr.: efusA7UL-SKIT-LIN		 360,- €

efusA7UL SINTF OBLIQUE TOP WCE Starterkit efus™A7UL Windows
efusA7UL-V4-W13, Basisboard, Kabelkit, 7" EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software
Bestellnr.: efusA7UL-SKIT-WCE		 360,- €


Software

software accessory Software .NET Treiber
Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++.
Bestellnr.: WCE-DOTNET		 500,- €

software accessory UpDate Software
Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card.
Bestellnr.: WCE-UPDATE		 500,- €

software accessory Boot Screen
Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an.
Bestellnr.: WCE-BOOTSCREEN		 500,- €

software accessory Custom Kernel
Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden.
Bestellnr.: WCE-CUSTIMAGE		 500,- €

software accessory Failsafe Flash Filesystem (F3S)
Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen.
Bestellnr.: WCE-F3S		 1,000,- €

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Windows)
Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board.

Bestellnr.: EW-SW-RGB-LVDS-Windows		 500,- €


Displays und Displaykit

ET070080 B.LCD.15 Display 7" RGB Display mit resistivem Touch
7" TFT (800x480) EDT ET070080DH6
Bestellnr.: B.LCD.15		 120,- €

B.LCD.18 7" RGB Display mit PCAP Touch
7" TFT (800x480) Display Endrich MI0700AJT-54CP mit kapazitivem Touch
Bestellnr.: B.LCD.18		 150,- €

armStone efus RGB Kit Displaykit RGB 2
7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel
Bestellnr.: aSt-RGBKIT		 170,- €


Touch-Kits

resistive Touch Kit Resistives Touch Kit
Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse.
Bestellnr.: SINTF-ADP-RESTOUCH		 35,- €

SINTF ADP EDTTOUCH2 PCAP Touch Kit für EDT
Zum Anschluss eines EDT PCAP Touch
Bestellnr.: ADP-EDTTOUCH2		 35,- €


Kabel

B.MKAB.23 40poliges Filmkabel
Filmkabel, A40pol., 0,5mm, l=200mm für Displays
Zum Anschluss des 7" EDT Displays (B.LCD.15)
Bestellnr.: B.MKAB.23		 10,- €

B.MKAB.23 50poliges Filmkabel
Kabel für 7" RGB Endrich Display (B.LCD.18)
FFC Kabel, A50pol., pitch=0,5mm, l=200mm
Bestellnr.: B.MKAB.41		 10,- €


Adapter

I2C Extension I2C Erweiterung
Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen.
Bestellnr.: NDCU-ADP/I2C		 80,- €

armStone Adapter DVI armStone™/efus™/PicoCore™ DVI Adapter
Zum Anschluss der armStone™, efus™ oder PicoCore™ an einen DVI/HDMI Monitor.
Bestellnr.: aStone-ADP-DVI		 50,- €

aSt-ADP-MIT1 Adapter für Endrich iSi50 Displays
Adapter zum Anschluss eines Endrich iSi50 Displays an F&S Boards
Bestellnr.: aSt-ADP-MIT1		 50,- €


Steckverbinder

Foxconn MXM 2 Connector MXM-2 Steckverbinder
Geeignet, um die efus™- oder QBliss-Module über Goldfingerkontakte anzuschließen.
Bestellnr.: B.MST.2R230PL.1		 43,- €


Workshops

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage
linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €


Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

B.MST.VR.5 efus™ Latch
Geeignet, um die efus™-Module auf Ihrem Basisboard zu befestigen.
Bestellnr.: B.MST.VR.5		 36,- €

Patch Antenne Patch Antenne
Patch Antenne für WLAN/BT (2.4 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse
Bestellnr.: B.ANT.5		 10,- €


Easy, Functional.. ..Universal, Small

Mit der efus™A7UL wird ein weiteres kompaktes und preiswertes Modul im efus™ Formfaktor angeboten und ist perfekt geeignet für Applikationen mit vielen Schnittstellen in der Medizin und Industrie. Sie basiert auf der schlanken NXP i.MX 6Ultralite beziehungsweise i.MX 6ULL CPU.

Einfaches Basisboard

Zusammen mit einem einfachen Basisboard (EasyLayout), passt der nur 47 x 62mm kleine efus™ Standard auch in kompakte Gehäuse. Durch die geringe Verlustleistung von nur 1 Watt (typ.) ist Kühlung ebenfalls kein Problem.

Innovativer Applikationsprozessor

Die efus™A7UL basiert auf einem NXP Applikationsprozessor der sehr erfolgreichen i.MX 6 Serie und beinhaltet einen ARM Cortex-A7 Kern.

Der i.MX 6UltraLite ist ein kleiner, sicherer und energieeffizienter ARM Applikationsprozessor. Der i.MX 6ULL ist eine kostenoptimierte Version mit noch weniger Verlustleistung.

Somit ist er hervorragend für Projekte geeignet, bei welchen Kosten, Größe und Energieverbrauch gering gehalten werden müssen.

➜ mehr Informationen zum NXP i.MX 6UltraLite Applikationsprozessor

➜ mehr Informationen zum NXP i.MX 6ULL Applikationsprozessor



Langzeitverfügbarkeit

Ein weiteres Merkmal des NXP i.MX6UL/ ULL ist die lange Verfügbarkeit bis mindestens 2035 (i.MX6UL) oder 2031 (i.MX6ULL).

Die efus™A7UL verfügt über bis zu 1GB RAM und bis zu 512B SLC NAND Flash. Zudem stehen bis zu 32GB eMMC zur Verfügung.

Zahlreiche Schnittstellen

Das Modul bietet Schnittstellen wie 2x SD-Karte, 2x 10/100Mb Ethernet, WLAN, BT, 6x Serielle, USB2.0 Host/Device, 2x CAN, 2x I²C, 2x SPI und I2S Audio, sowie parallel 8bit Kamera.

LCD TFTs können über 18/24Bit RGB oder 18Bit LVDS angeschlossen werden. Touch ist extern über I²C verfügbar.

Das angepasste Betriebssystem (Windows Embedded Compact 2013  oder Linux Buildroot/Yocto) unterstützt alle Schnittstellen, dadurch kann eine einfache Softwareentwicklung ohne große Hardwarekenntnisse gewährleistet werden.

Audio Codec, wie auch Touchkontroller finden auf dem Baseboard Platz. Natürlich ist die efus™A7UL pinkompatibel zur efus™A9X.

Support

Phone:(0049) 711 123722 0
Info: info@fs-net.de
Sales: sales@fs-net.de
Support: support@fs-net.de
Webmaster: webmaster@fs-net.de

LinkedIn icon youtube icon twitter icon maps icon email icon

Address

F&S Elektronik Systeme GmbH
Untere Waldplätze 23
70569 Stuttgart - Germany

Contact us
Privacy policy |  Disclaimer |  Imprint |  GTC |  Ordering hint
