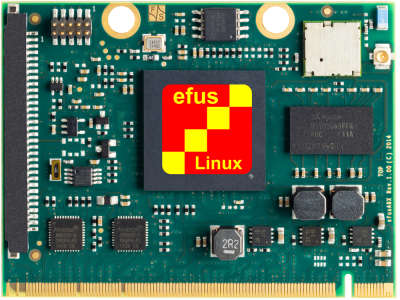

efus™A9Xr2-V4-LIN

Computer On Module mit NXP i.MX 6SoloX CPU

Für den Start in die Entwicklung empfehlen wir:

Starterkit efus™A9X Linux
  360,- €
ohne MWSt.

efusA9X-V4-LIN, Basisboard, Kabelkit, 7" EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software

efus™A9Xr2-V4-LIN
Status Production
CPU
Typ NXP i.MX 6SoloX
Kern ARM Cortex-A9
Cortex-M4
Anzahl der Kerne 1x A9 + M4
Frequenz 1000MHz + 200MHz
L2-Cache 256KB
GPU 2D, 3D
Betriebssystem
Linux Buildroot
Yocto
(uboot installed)
Windows WEC 2013 (Bootloader installiert)
Echtzeit FreeRTOS
Speicher
Flash 256MB
4GB eMMC
eMMC max. 32GB
RAM 1GB
Schnittstellen
SD-Karte 1x extern
Ethernet 2x 100/1000Mb
WLAN IEEE 802.11 b/g/n/ac*
BT BT 2.1 + EDR, 4.x LE mit Antennenbuchse
USB Host 1x
USB Device 1x
CAN 2x
UART 4x
I2C 2x
SPI 2x
Audio I2S
Touch Panel via I2C
Kamera analog/digital 1/Parallel 8bit
PCIe 1x
RTC extern IC
Display
RGB 18bit
LVDS 24bit
Allgemein
Stromversorgung +5VDC/ ±5%
Leistungsaufnahme 2W typ.
Betriebstemperaturbereich 0°C - +70°C
Größe 47x62.1x11mm
Gewicht ~15g
Minimale Verfügbarkeit 2035

Software

software accessory Software .NET Treiber
Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++.
Bestellnr.: WCE-DOTNET		 500,- €

software accessory UpDate Software
Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card.
Bestellnr.: WCE-UPDATE		 500,- €

software accessory Boot Screen
Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an.
Bestellnr.: WCE-BOOTSCREEN		 500,- €

software accessory Custom Kernel
Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden.
Bestellnr.: WCE-CUSTIMAGE		 500,- €

software accessory Failsafe Flash Filesystem (F3S)
Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen.
Bestellnr.: WCE-F3S		 1,000,- €

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Windows)
Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board.

Bestellnr.: EW-SW-RGB-LVDS-Windows		 500,- €


Displays und Displaykits

ET070080 B.LCD.15 Display 7" RGB Display mit resistivem Touch
7" TFT (800x480) EDT ET070080DH6
Bestellnr.: B.LCD.15		 120,- €

B.LCD.18 7" RGB Display mit PCAP Touch
7" TFT (800x480) Display Endrich MI0700AJT-54CP mit kapazitivem Touch
Bestellnr.: B.LCD.18		 150,- €

armStone efus RGB Kit Displaykit RGB 2
7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel
Bestellnr.: aSt-RGBKIT		 170,- €

KIT TFT 7RGB Displaykit 7" RGB - PCAP Touch
7" Display mit RGB Schnittstelle und kapazitivem Touchpanel, Anschlusskabel (50pol Filmkabel) und Displayadapter.
Bestellnr.: KIT-TFT-7RGB		 210,- €


Touch-Kits

resistive Touch Kit Resistives Touch Kit
Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse.
Bestellnr.: SINTF-ADP-RESTOUCH		 35,- €

SINTF ADP EDTTOUCH2 PCAP Touch Kit für EDT
Zum Anschluss eines EDT PCAP Touch
Bestellnr.: ADP-EDTTOUCH2		 35,- €


Kabel

B.MKAB.23 50poliges Filmkabel
Kabel für 7" RGB Endrich Display (B.LCD.18)
FFC Kabel, A50pol., pitch=0,5mm, l=200mm
Bestellnr.: B.MKAB.41		 10,- €

B.MKAB53 LVDS Kabel
LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite.
Bestellnr.: B.MKAB.53		 22,- €


Adapter

I2C Extension I2C Erweiterung
Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen.
Bestellnr.: NDCU-ADP/I2C		 80,- €

JTAG Debug Adapter JTAG Debug Adapter
Ermöglicht die Programmierung des Cortex-M4.
Bestellnr.: ADP-CMSIS		 69,- €

armStone Adapter DVI armStone™/efus™/PicoCore™ DVI Adapter
Zum Anschluss der armStone™, efus™ oder PicoCore™ an einen DVI/HDMI Monitor.
Bestellnr.: aStone-ADP-DVI		 50,- €

aSt-ADP-MIT1 Adapter für Endrich iSi50 Displays
Adapter zum Anschluss eines Endrich iSi50 Displays an F&S Boards
Bestellnr.: aSt-ADP-MIT1		 50,- €

ADP mPCIe WLAN OBLIQUE mPCIe Modul mit WLAN/BT
mPCIe-Full-Mini Type F1 oder mPCIe-Half-Mini Type H1 Modul mit WLAN 2.4/ 5 GHz und BT5.0 LE

Bestellnr.: ADP-mPCIe-WLAN		 40,- €


Steckverbinder

Foxconn MXM 2 Connector MXM-2 Steckverbinder
Geeignet, um die efus™- oder QBliss-Module über Goldfingerkontakte anzuschließen.
Bestellnr.: B.MST.2R230PL.1		 43,- €


Workshops

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage
linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €


Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

B.MST.VR.5 efus™ Latch
Geeignet, um die efus™-Module auf Ihrem Basisboard zu befestigen.
Bestellnr.: B.MST.VR.5		 36,- €

Patch Antenne Patch Antenne
Patch Antenne für WLAN/BT (2.4 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse
Bestellnr.: B.ANT.5		 10,- €


Varianten

efusA9X TOP Windows efus™A9Xr2-V2-W13
NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Gb Ethernet, 2x CAN, Audio, PCIe, Parallel 8bit Kamera, Touch, LVDS, RGB, 0°C - +70°C, 5V Versorgung, Windows Embedded Compact 2013
Bestellnr.: efusA9Xr2-V2-W13		 Anfrage
efusA9X TOP Linux efus™A9Xr2-V2-LIN
NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Gb Ethernet, 2x CAN, Audio, PCIe, Parallel 8bit Kamera, Touch, LVDS, RGB, 0°C - +70°C, 5V Versorgung, Linux Buildroot/Yocto
Bestellnr.: efusA9Xr2-V2-LIN		 Anfrage
efusA9X TOP Windows efus™A9Xr2-V4-W13
NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 1GB RAM, 256MB Flash, min. 4GB eMMC, 2x Gb Ethernet, 2x CAN, Audio, WLAN, BT, PCIe, analog/Parallel 8bit Kamera, Touch, LVDS, RGB, 0°C - +70°C, 5V Versorgung, Windows Embedded Compact 2013
Bestellnr.: efusA9Xr2-V4-W13		 Anfrage
efusA9X TOP Linux efus™A9Xr2-V4-LIN
NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 1GB RAM, 256MB Flash, min. 4GB eMMC, 2x Gb Ethernet, 2x CAN, Audio, WLAN, BT, PCIe, analog/Parallel 8bit Kamera, Touch, LVDS, RGB, 0°C - +70°C, 5V Versorgung, Linux Buildroot/Yocto
Bestellnr.: efusA9Xr2-V4-LIN		 Anfrage
efusA9X TOP Linux efus™A9Xr2-V5-LIN/-W13
NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, Gb Ethernet, 2x CAN, Audio, WLAN, BT, PCIe, analog/Parallel 8bit Kamera, Touch, LVDS, RGB, 0°C - +70°C, 5V Versorgung, Linux Buildroot/Yocto oder Windows Embedded Compact 2013
Bestellnr.: efusA9Xr2-V5-LIN/-W13		 Anfrage
efusA9X TOP Windows efus™A9X-V8-W13
NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512GB RAM, 512MB Flash, 1x Gb Ethernet, 2x CAN, Audio, WLAN, BT, PCIe, analog/Parallel 8bit Kamera, Touch, LVDS, RGB, 0°C - +70°C, 5V Versorgung, Windows Embedded Compact 2013
Bestellnr.: efusA9X-V8-W13		 Anfrage

Starterkit

Buildroot und Yocto

Das Linux-BSP "fsimx6sx-B2024.01" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt oder Wayland/Weston, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.

Alternativ zu Buildroot gibt es auch eine Yocto-basierte Umgebung. Wir bieten das Linux BSP fsimx6sx-Y2020.03 an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, wayland-weston, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Beide BSPs beinhaltet die von F&S angepassten Quelltextpakete von U-Boot (2021.04), Linux-Kernel (basierend auf 5.15.131) und Buildroot (2023.02.06) oder Yocto (4.0). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet auch eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 36 zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

➜ Mehr Informationen über das neue Buildroot Release B2024.01
➜ Mehr Informationen über das neue YOCTO Release Y2020.03



efusA9X - Product Flyer


efusA9X - Hardware


efusA9X - Linux


efusA9X - Windows Embedded CE/Compact


efusA9X - FreeRTOS


efusA9X - Display
