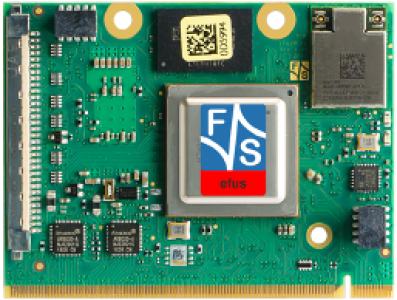

efus™MX8X

Computer On Module mit NXP i.MX 8X CPU

efusmx8x

Unser geschätzter Distributor Batenburg Applied Technologies BV berichtet über den i.MX 8X Prozessor von NXP und den Einsatz auf der efusMX8X. Lesen Sie den Artikel hier.
Manhattan Skyline Ltd., ein weiterer geschätzter Distributor von F&S, berichtet ebenfalls über die efus™MX8X. Lesen Sie den Artikel hier.

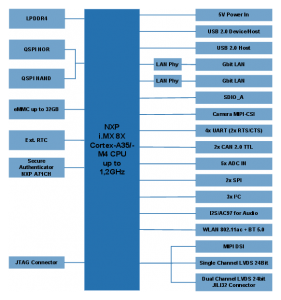

efus™MX8X
Status Muster
CPU
Typ NXP i.MX 8DualX/ QuadXPlus
Kern ARM Cortex-A35 + -M4
Anzahl der Kerne 2x, 4x A35 +M4F
Frequenz 1.2GHz
L2-Cache 512KB (ECC)
GPU 2D, 3D (GC7000 Lite, 4 shader)
VPU 4Kp30
Betriebssystem
Linux Buildroot/ Yocto
(uboot installiert)
Echtzeit FreeRTOS
Speicher
Flash max. 512MB QSPI NAND
1MB QSPI NOR
eMMC max. 64GB
RAM LPDDR4 32 bit
Schnittstellen
SD-Karte extern
Ethernet 2x 100/1000Mb (IEEE 1588, AVB)
WLAN 802.11ac/a/b/g/n
BT 5.0 LE mit Antennenbuchse
USB Host 1x USB 2.0 OTG
USB Device 1x USB 3.0 OTG
CAN 2x CAN-FD
UART 4x
I2C 4x
SPI 2x
Audio I2S
Touch Panel analog resistive und PCAP Touch ext. via I2C
Kamera analog/digital 0/ MIPI-CSI2/ Parallel 8bit
PCIe 1x PCIe 3.0 (1 lane)
RTC on board/ extern IC
Display
LVDS 2x 24bit
(max.1080p)
MIPI-DSI 2x 4 lanes
(max. 2x1080p)
Allgemein
Stromversorgung +5VDC/ ±5%
Leistungsaufnahme 3W typ.
Betriebstemperaturbereich 0°C - +70°C
-25°C - +85°C
-40°C - +85°C
Größe 47x62.1x11mm
(LxBxH)
Gewicht ~15g
Minimale Verfügbarkeit 2035


efus™MX8X-V1-LIN efus™MX8X-V4-LIN
Status Muster Muster
CPU - -
Typ NXP i.MX 8DualX NXP i.MX 8QuadXPlus
Kern ARM Cortex-A35 + -M4 ARM Cortex-A35 + -M4
Anzahl der Kerne 2x A35 + M4F 4x A35 + M4F
Frequenz 1.2 GHz 1.2 GHz
L2-Cache 512KB (ECC) 512KB (ECC)
GPU 2D, 3D (GC7000 Lite, 4 shader) 2D, 3D (GC7000 Lite, 4 shader)
VPU 4Kp30 4Kp30
Betriebssystem - -
Linux Buildroot/ Yocto
(uboot installiert)		 Buildroot/ Yocto
(uboot installiert)
Echtzeit FreeRTOS FreeRTOS
Speicher - -
Flash 4GB eMMC 4GB eMMC
eMMC max. 64GB max. 64GB
RAM 1GB LPDDR4 1GB LPDDR4
Schnittstellen - -
SD-Karte extern extern
Ethernet 1x 100/1000Mb (IEEE 1588, AVB) 2x 100/1000Mb (IEEE 1588, AVB)
WLAN - 802.11ac/a/b/g/n
BT - 5.0 LE mit Antennenbuchse
USB Host 1x USB 2.0 OTG 1x USB 2.0 OTG
USB Device 1x USB 3.0 OTG 1x USB 3.0 OTG
CAN 2x CAN-FD 2x CAN-FD
UART 4x 4x
I2C 4x 4x
SPI 2x 2x
Audio I2S I2S
Touch Panel analog resistive und PCAP Touch ext. via I2C analog resistive und PCAP Touch ext. via I2C
Kamera analog/digital 0/ MIPI-CSI2/ Parallel 8bit 0/ MIPI-CSI2/ Parallel 8bit
PCIe 1x PCIe 3.0 (1 lane) 1x PCIe 3.0 (1 lane)
RTC extern RTC extern RTC
Display - -
LVDS 2x 24bit/1080p über MXM2 2x 24bit
(max.1080p)
MIPI-DSI 2x 4 lanes
(max. 2x1080p) 		2x 4 lanes
(max. 2x1080p)
Allgemein - -
Stromversorgung +5VDC/ ±5% +5VDC/ ±5%
Leistungsaufnahme 3W typ. 3W typ.
Betriebstemperaturbereich -25°C - +85°C -25°C - +85°C
Größe 47x62.1x11mm
(LxBxH)		 47x62.1x11mm
(LxBxH)
Gewicht ~15g ~15g
Minimale Verfügbarkeit 2035 2035
efus™MX8X-V1-LIN efus™MX8X-V4-LIN

Software

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €


Display

Touch-Kit

resistive Touch Kit armStoneA9 Resistives Touch Kit 2
Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse.
Bestellnr.: SINTF-ADP-RTI2C		 60,- €


Kabel

B.MKAB53 LVDS Kabel
LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite.
Bestellnr.: B.MKAB.53		 22,- €


Adapter

I2C Extension I2C Erweiterung
Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen.
Bestellnr.: NDCU-ADP/I2C		 80,- €

ADP-MIPICAM1 MIPI Kamera Kit
Adaptermodul mit Kamera
Bestellnr.: ADP-MIPICAM1		 100,- €

ADP mPCIe WLAN OBLIQUE mPCIe Modul mit WLAN/BT
mPCIe-Full-Mini Type F1 oder mPCIe-Half-Mini Type H1 Modul mit WLAN 2.4/ 5 GHz und BT5.0 LE

Bestellnr.: ADP-mPCIe-WLAN		 40,- €


Steckverbinder

Foxconn MXM 2 Connector MXM-2 Steckverbinder
Geeignet, um die efus™- oder QBliss-Module über Goldfingerkontakte anzuschließen.
Bestellnr.: B.MST.2R230PL.1		 43,- €


Workshop

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage

Sonstiges

B.MST.VR.5 efus™ Latch
Geeignet, um die efus™-Module auf Ihrem Basisboard zu befestigen.
Bestellnr.: B.MST.VR.5		 36,- €

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

bant6 Patch Antenne
Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse.
Bestellnr.: B.ANT.6		 3,- €


Buildroot und Yocto

Das Linux-BSP "fsimx8x-B2020.xx" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt oder Wayland / Weston, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.

Alternativ zu Buildroot wird es auch eine Yocto-basierte Umgebung geben. Wir bieten das Linux BSP fsimx8x-Y2020.xx an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Beide BSPs werden die von F&S angepassten Quelltextpakete von U-Boot, Linux-Kernel und Buildroot oder Yocto beinhalten. Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S wird eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 27 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

efusMX8X - Product Flyer

efusMX8X - Hardware

efusMX8X - Linux

Variante

efusMX8X TOP px efus™MX8X-V4-LIN
NXP i.MX 8QuadXPlus ARM Cortex-A35 + Cortex-M4, 1GB RAM, 4GB eMMC, 2x Gb Ethernet, 2x CAN, Audio, WLAN, BT, MIPI-CSI Kamera, Touch, 2x LVDS, MIPI-DSI, -25°C - +85°C, 5V Versorgung, Linux Yocto, FreeRTOS
Bestellnr.: efusMX8X-V4-LIN		 Anfrage

Starterkit

auf Anfrage

Software

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €


Display

Touch-Kit

resistive Touch Kit armStoneA9 Resistives Touch Kit 2
Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse.
Bestellnr.: SINTF-ADP-RTI2C		 60,- €


Kabel

B.MKAB53 LVDS Kabel
LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite.
Bestellnr.: B.MKAB.53		 22,- €


Adapter

I2C Extension I2C Erweiterung
Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen.
Bestellnr.: NDCU-ADP/I2C		 80,- €

ADP-MIPICAM1 MIPI Kamera Kit
Adaptermodul mit Kamera
Bestellnr.: ADP-MIPICAM1		 100,- €

ADP mPCIe WLAN OBLIQUE mPCIe Modul mit WLAN/BT
mPCIe-Full-Mini Type F1 oder mPCIe-Half-Mini Type H1 Modul mit WLAN 2.4/ 5 GHz und BT5.0 LE

Bestellnr.: ADP-mPCIe-WLAN		 40,- €


Steckverbinder

Foxconn MXM 2 Connector MXM-2 Steckverbinder
Geeignet, um die efus™- oder QBliss-Module über Goldfingerkontakte anzuschließen.
Bestellnr.: B.MST.2R230PL.1		 43,- €


Workshop

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage

Sonstiges

B.MST.VR.5 efus™ Latch
Geeignet, um die efus™-Module auf Ihrem Basisboard zu befestigen.
Bestellnr.: B.MST.VR.5		 36,- €

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

bant6 Patch Antenne
Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse.
Bestellnr.: B.ANT.6		 3,- €




Easy, Functional.. ..Universal, Small

Die efus™MX8X ist ein weiteres kompaktes und leistungsstarkes Modul im efus™ Formfaktor.
Sie ist hervorragend geeignet für sichere Cloudverbindungen, industrielle Automatisierung und Steuerung, HMI, Robotik, Gebäudesteuerung, Display Audio, Infotainment und Telematik Applikationen.

Einfaches Basisboard

Zusammen mit einem einfachen Basisboard (EasyLayout), passt der nur 47 x 62mm kleine efus™ Standard auch in kompakte Gehäuse.

i.MX 8X Prozessorfamilie

Die i.MX 8X Familie erweitert die skalierbare Produktpalette der i.MX 8 Serie. Der i.MX 8X mit ARM® Cortex®-A35 und -M4 enthält gängige Subsysteme und Architekturen der höher angesiedelten i.MX 8 Familien. Der i.MX 8X bietet eine hohe Integrationsfähigkeit für Grafik, Video, Bildverarbeitung und Audio. Er ist der ideale Partner, wenn Sicherheit und Leistungseffizienz im Vordergrund stehen.

➜ mehr Informationen zum NXP i.MX 8X Applikationsprozessor



Langzeitverfügbarkeit bis 2028

Ein weiteres Merkmal des NXP i.MX 8X ist die lange Verfügbarkeit bis mindestens 2035.

Die efus™MX8X verfügt über LPDDR4 32 bit RAM und bis zu 512B SLC NAND Flash. Zudem stehen bis zu 64GB eMMC zur Verfügung.

Zahlreiche Schnittstellen

Das Modul bietet Schnittstellen wie SD-Karte, 2x Gbit Ethernet, 4x Serielle, USB 3.0 Host/2.0 Device, 2x CAN, 4x I²C, 2x SPI und I2S Audio, sowie MIPI-CSI Kamera. Für die drahtlose Kommunikation bietet das Modul WLAN und Bluetooth an.

LCD TFTs können über MIPI-DSI oder 24Bit LVDS angeschlossen werden. Touch ist extern über I²C verfügbar.

Das angepasste Betriebssystem (Linux Buildroot/Yocto) unterstützt alle Schnittstellen, dadurch kann eine einfache Softwareentwicklung ohne große Hardwarekenntnisse gewährleistet werden.
