NetDCU14

Achtung: Dieses Produkt steht nicht mehr für Neuentwicklungen zur Verfügung!

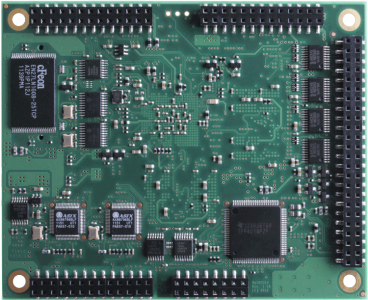

System On Module mit Samsung S5PV210 CPU



NetDCU14
Status keine Neuentwicklungen
CPU
Typ Samsung S5PV210
Frequenz 1GHz
GPU PowerVR SGX540
Multimedia MPEG4-1080p
Betriebssystem
Linux 3.3
Windows WCE 6.0 R3/ WEC 7
Speicher
Flash 128MB Flash (1GB opt.)
RAM 256MB RAM (512MB opt.)
Schnittstellen
Ethernet 2x 10/ 100MB
USB Host 1
USB Device 1
CAN 2
I2C 2
SPI 1
Audio In/ Out/ Mic
Digital I/O 21
Touch Panel 4-Draht, analog resistiv
kapazitiver Touch über I2C
Display
LVDS + WXGA mit Adapter-Platine
CRT/DVI + WXGA
Allgemein
Stromversorgung +5V DC/ ±5%
Leistungsaufnahme 5W typ.
Betriebstemperaturbereich 0°C - +70°C (-25°C - +85°C opt.)
Größe 100mm x 80mm x 11mm (l x b x h)
Gewicht ca. 50g


NDCU14-ANC-WCE NDCU14-ANC-LIN NDCU14-PREM-WEC7
Status keine Neuentwicklungen keine Neuentwicklungen keine Neuentwicklungen
CPU - - -
Typ Samsung S5PV210 Samsung S5PV210 Samsung S5PV210
Frequenz 1GHz 1GHz 1GHz
GPU PowerVR SGX540 PowerVR SGX540 PowerVR SGX540
Multimedia MPEG4-1080p MPEG4-1080p MPEG4-1080p
Betriebssystem - - -
Linux - 3.3 -
Windows WCE 6.0 R3 - WEC7
Speicher - - -
Flash 128MB Flash (1GB opt.) 128MB Flash (1GB opt.) 128MB Flash (1GB opt.)
RAM 256MB RAM 256MB RAM 512MB RAM
Schnittstellen - - -
Ethernet 1x 10/ 100MB 1x 10/ 100MB 2x 10/ 100MB
USB Host 1 1 1
USB Device 1 1 1
CAN 1 1 2
I2C 2 2 2
SPI 1 1 1
Audio In/ Out/ Mic In/ Out/ Mic In/ Out/ Mic
Digital I/O 21 21 21
Touch Panel 4-Draht, analog resistiv
kapazitiver Touch über I2C		 4-Draht, analog resistiv
kapazitiver Touch über I2C		 4-Draht, analog resistiv
kapazitiver Touch über I2C
Display - - -
CRT/DVI + WXGA + WXGA + WXGA
Allgemein - - -
Stromversorgung +5V DC/ ±5% +5V DC/ ±5% +5V DC/ ±5%
Leistungsaufnahme 5W typ. 5W typ. 5W typ.
Betriebstemperaturbereich 0°C - +70°C 0°C - +70°C 0°C - +70°C
Größe 100mm x 80mm x 11mm (l x b x h) 100mm x 80mm x 11mm (l x b x h) 100mm x 80mm x 11mm (l x b x h)
Gewicht ca. 50g ca. 50g ca. 50g
NDCU14-ANC-WCE NDCU14-ANC-LIN NDCU14-PREM-WEC7

Das Linux BSP (multiplatform-linux-f+s-V2.0) beinhaltet den von F&S angepassten Linux Kernel Source Code (v3.3.7), den angepassten U-Boot Source Code (2012.07) und ein angepasstes Buildroot (2012.08), sowie unsere Cross-Toolchain. Zudem sind unsere standard Binaries des Linux Kernel Images, U-Boot und ein UBIFS Root Filesystem beigefügt. Um einen ersten Eindruck zu bekommen, sind in dem auf Buildroot basierenden Root Filesystem unter anderem folgende Features installiert:

Busybox 1.20.x, gdb 6.8, alsa-utils, gstreamer, madplay, directFB, fbv, X.Org rel-7.5, Matchbox, feh, X11vnc, openssl, openssh, freetype, glib2, tslib, libv4l, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp

Das BSP enthält auch unsere First-Steps Dokumentation, sowie Beispielapplikationen.

Windows Embedded Lifetime

Feature Available until  End of Mainstream Support End of Extended Support
Windows Embedded Compact 2013 31.05.2028  10.09.2018 10.10.2023
Windows Embedded Compact 7 28.02.2026  12.04.2016 13.04.2021
Windows CE 6.0 28.02.2022  09.04.2013 10.04.2018

Windows Embedded CE 6.0 R3/ Compact 7

Windows Embedded CE 6.0 R3 oder Windows Embedded Compact 7 bietet Bootloader, Schnittstellentreiber und Kernel (mit z.B. Silverlight, Mediaplayer oder IE). Die Schnittstellentreiber fast aller angebotenen Schnittstellen stehen schon fertig zur Verfügung. Mühsames Arbeiten mit dem Platformbuilder entfällt, diese Arbeit haben wir Ihnen schon abgenommen. Software wird mit Visual Studio .NET in den Sprachen C, C++, C# oder VB.NET erstellt. Verwenden Sie Schnittstellen wie z.B. I²C auf die gleiche Weise wie eine RS232 Schnittstelle, ohne sich mit der darunterliegenden Hardware auseinandersetzen zu müssen. Konfigurieren Sie das Display und andere Einstellungen mit dem F&S Konfigurationstool.

Unter WCE 6.0 und Compact 7 steht Ihnen unser FailSafe Flash File System F3S zur Verfügung.

Windows Embedded Features for FSV210

General

Feature Description
.NET Support Library to easily access DIO, CAN, I²C and SPI from .NET Compact Framework
AnalogIn Stream driver to easily access the analog inputs
Audio Codec Support for Microphone, LineIn and LineOut.
Implements Mixer interface and special F&S mixer control panel applet to easily change settings.
BusEnum2 Support for asynchronous loading of drivers. Use events to start loading of drivers.
Broadcast Stream driver
Boards can be easily identified and configured over LAN connection
CAN Stream driver to easily access CAN interface. Special tool suit to generate traffic or check communication.
Digital I/O  Stream driver to configure pins as input, output or interrupt.
Possibility to adjust drive strength or enable/disable internal pull-up or pull-down. Settings can be stored pin registry.
Display Display driver can be configured by registry settings without modifying operating system.
Display Multi-Monitor Support
Adjustable by registry
Display 2D software acceleration using NEON co-processor
Multiple overlays with alpha blending
Display 2D hardware acceleration
3D OpenGL ES 1.1 and 2.0 hardware acceleration
Multiple overlays with alpha blending
Multiple monitor support (incl. 2D acceleration and Video support)
Firmware Update Software to update Bootloader and/or operating system from running operating system.
Software Update Program to update application and registry settings from USB stick, SD card or other source. Includes automatic detection.
Can incorporate with Firmware Update
I²C Stream driver
Support for hardware I²C controller (NI2C)
Support for using GPIOs as I²C (I²C)
JPEG Stream driver
Hardware accelerated JPEG encoder/decoder
Keyboard Support for German 0407, Spanish 040A, French 040C, Italy 0410 and English 0409
Matrix keyboard support: Use IO pins for keyboard
SPI Stream driver
Support for hardware SPI controller
Touch Resistive touch driver with virtual key support - Capacitive touch driver for ATMEL EDT and others
Extended USB mouse driver to accept absolute coordinates
USB Host EHCI and OHCI driver
USB Device
KBDHID Extended MS kbdhid - Support for all keys on the keyboard
MOUTOUCHHID Support for absolute coordinates
Power Management Support for screen saver and touch activation
PWM Stream driver
Video Streaming Filter framework for streaming video over HTTP
VoIP Voice over IP sample solution

File System

Feature Description
F&S BinFS Bug fixed BinFS file system for XIP images
F3S F&S Secure Flash File System
Optimized throughput on all file operations
Wear-Leveling strategies to reduce flash abrasion (including Garbage Collector)
Transaction-based concept already cooperates with a lot of applications
Filesystem
Filter Driver		 Used to limit access to file system.
Possible restrictions: Move, Delete, Rename
FAT/TFAT Microsoft Windows Embedded FAT/TFAT solution.

Services

Feature Description
Telnet Server Enabled by default. Easy access to command shell.
FTP Server
HTTPD Server Use device as web server. Create ISAPI extensions in C/C++. HTTPD DirectShow stream filter (i.e. camera)
OpenSSH Offers SSH server functionality for Windows Embedded. Based on OpenSSH
SFTP
SCP
SMTP
SSH SCP/SFTP server SSH Library (also used from SMTP).
SMTP SMTP library to send EMail

Tools

Feature Description
Bootscreen Showing custom image during boot.
Control Panel Standard Windows Embedded Control Panel with additional tools.
CE Remote Display Driver and application to access desktop of device remotely.
ndcucfg Command line configuration tool.
Can be used locally, over Telnet connection and over serial connection.
Registry editing
Reading/writing of boot loaders and splash screen
User administration
Certificate administration
....
Usage:
* Can be used in own applications as DLL.
* As a command line tool from telnet or serial debug console
Update tool Update of boot loader
Update on WinCE image
Registry changes
Update of user application
Runs from SD/USB/LAN
F&S 2D control utility Control panel applet
Change 2D acceleration on the fly
F&S Board Config Control panel applet
Check hardware revision, version of boot loader, version of WinCE image and much more.
Change system startup and registry.
F&S Audio Mixer Control panel applet
Change audio features like volume, bass, treble, input ...
F&S HDMI config utility Command line tool
Configure HDMi interface on the fly
Change HDMI resolution
Change position and size of layers
Change priority, color key and blending
F&S SSH/SMTP control utility Control panel applet
Start stop SSHD service
Send test EMail by SMTP
F&S USB Loader Uses USB device connection to update Bootloader, operating system, boot screen, configuration information, partition information.
Can be used to update software or to automate production.

Multimedia

Feature Description
Codec Filter Hardware accelerated DirectShow Filter
Max. Resolution: 1920x1080
Formats: ITU-T H.264, ISO/IEC 14496-10, ISO/IEC 14496-2 MPEG4
Camera Filter Max. Resolution: 8192x8192
Supported: Cameras: OVM9665, OVM7690
Supported PINs: Preview, Capture, Still
MJPEG Filter Hardware accelerated MJPEG filter.

Flyer NetDCU14 A4 Deutsch (564 KB, pdf)

NetDCU14 - Hardware


NetDCU14 - Linux


NetDCU14 - Windows Embedded CE/Compact


Es gibt keine Dateien anzuzeigen.


NetDCU14 - Miscellaneous

  • Camera Interface Documentation (Windows Embedded)

NetDCU14 - Display

Varianten

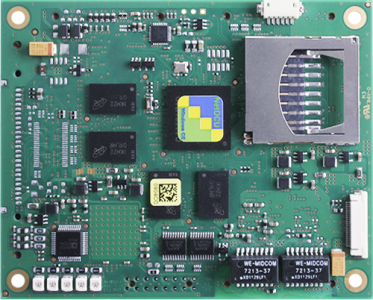

NetDCU14 top windows NDCU14-ANC-WCE
Samsung S5PV210 Cortex-A8, 256MB RAM, 128MB Flash (1GB opt.), 1x Ethernet, 1x CAN, Audio, Touch, CRT, 0°C - +70°C, 5V Versorgung, Windows Embedded CE 6.0 R3
Bestellnr.: NDCU14-ANC-WCE		 Anfrage
NetDCU14 top linux NDCU14-ANC-LIN
Samsung S5PV210 Cortex-A8, 256MB RAM, 128MB Flash (1GB opt.), 1x Ethernet, 1x CAN, Audio, Touch, CRT, 0°C - +70°C, 5V Versorgung, Linux Buildroot
Bestellnr.: NDCU14-ANC-LIN		 Anfrage
NetDCU14 top windows NDCU14-PREM-WEC7
Samsung S5PV210 Cortex-A8, 512MB RAM, 128MB Flash (1GB opt.), 1x Ethernet, 1x CAN, Audio, Touch, CRT, 0°C - +70°C, 5V Versorgung, Windows Embedded Compact 7
Bestellnr.: NDCU14-PREM-WEC7		 Anfrage

Beschreibung Beschreibung

Leistungsfähig

In vielen Applikationen der Industrie- und Medizintechnik besteht der Bedarf nach einem leistungsfähigen Modul zur Displayansteuerung, zum Anschluss von Bedienelementen (Touchpanel, Tastenfeld, Inkrementalgeber,…) und zur Kommunikation über moderne Schnittstellen (Ethernet, USB, WLAN,…).  Die Produktfamilie NetDCU bietet seit über 10 Jahren Module für diesen Zweck an.

Einfaches Basisboard

Ein besonderes Merkmal dieser Produktfamilie ist die Möglichkeit ein einfaches Basisboard zu verwenden. Die NetDCU14 ist zu den schon vorhandenen NetDCUs kompatibel und kann einfachst als UpGrade für NetDCU9/10 und 11 genommen werden.

Die NetDCU14 basiert auf einer Cortex-™A8 CPU mit 1GHz. Die NetDCU14 ist mit bis zu 512Mbyte DRAM ausgerüstet und das 128Mbyte NAND Flash ist ausreichend, um ein komplettes Windows Embedded oder Linux direkt aus dem Flash zu booten. Das Modul kann weiterhin mit einer SD Karte aufgerüstet werden.



Zahlreiche Schnittstellen

Die NetDCU14 bietet Schnittstellen wie beispielsweise USB Host/ Device, 2x LAN, RS232, CAN, SPI, I²C, Audio (IN/OUT). In der pinkompatiblen Version (zu NetDCU9/10/11) steht eine Displayschnittstelle mit RGB Signalen zur Verfügung. Damit können Displays bis zu XGA angesteuert werden. Weiterhin wird eine Version mit LVDS Schnittstelle (max. Auflösung bis WXGA) angeboten. Zusätzlich ist eine Schnittstelle zum Anschluss eines Touchpanels (resistiv) vorhanden, auch der Anschluss eines kapazitiven Touchpanels über I²C ist möglich.

Multimedia CPU

Die verwendete CPU bietet auch Funktionen wie 2D/3D, 5 Window Layer, FPU, MPEG4/H264 Dekoder bis 1080p@30fps, damit können viele Multimediaapplikationen umgesetzt werden.

Bei einer Versorgungsspannung von 5V beträgt die Leistungsaufnahme weniger als 4W, so kann die NetDCU14 ohne Lüfter oder Kühlkörper eingesetzt werden.
