NetDCUA5

Achtung: Dieses Produkt steht nicht mehr für Neuentwicklungen zur Verfügung!

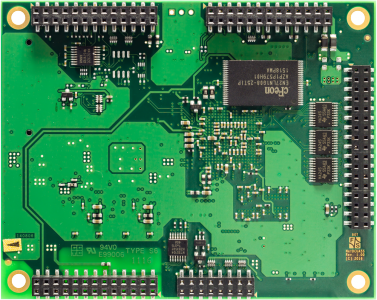

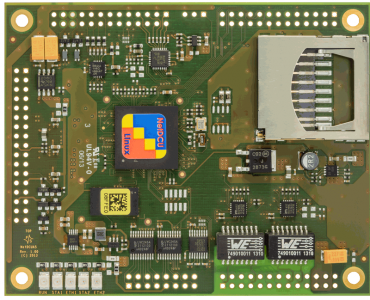

System On Module mit NXP Vybrid CPU



NetDCUA5
Status keine Neuentwicklungen
CPU
Typ NXP Vybrid
Kern ARM Cortex-A5 + Cortex-M4
Anzahl der Kerne Single-/Dual-Core
Frequenz max. 500MHz + 167MHz
L2-Cache 512KB
GPU NEON
Betriebssystem
Linux Buildroot
Windows WCE 6.0
WEC 2013
Speicher
Flash max. 1GB
RAM max. 512MB
Schnittstellen
SD-Karte 1x on-board
Ethernet 2x 10/100Mb
IEEE1588
USB Host 1x
USB Device 1x
CAN 2x
UART 3x
I2C 1x
SPI 1x
Audio Line In/Out/Mic
Digital I/O max. 21
Touch Panel 4-wire, analog resistive
PCAP Touch via I2C
Display
RGB 18bit
Allgemein
Stromversorgung +5V DC/ ±5%
Leistungsaufnahme 1,5W typ.
Betriebstemperaturbereich 0°C - +70°C
opt. -25°C - +85°C
Größe 100x80x11mm
(LxBxH)
Gewicht ~45g
Minimale Verfügbarkeit 2028


NDCUA5-V1-LIN NDCUA5-V1-WCE NDCUA5-V1-W13 NDCUA5-V1i-LIN NDCUA5-V1i-WCE
Status keine Neuentwicklungen keine Neuentwicklungen keine Neuentwicklungen keine Neuentwicklungen keine Neuentwicklungen
CPU - - - - -
Typ NXP Vybrid NXP Vybrid NXP Vybrid NXP Vybrid NXP Vybrid
Kern ARM Cortex-A5 ARM Cortex-A5 ARM Cortex-A5 ARM Cortex-A5 ARM Cortex-A5
Anzahl der Kerne Single-Core Single-Core Single-Core Single-Core Single-Core
Frequenz 500MHz 500MHz 500MHz 500MHz 500MHz
L2-Cache 512KB 512KB 512KB 512KB 512KB
GPU NEON NEON NEON NEON NEON
Betriebssystem - - - - -
Linux Buildroot - - Buildroot -
Windows - WCE 6.0 WEC 2013 - WCE 6.0
Speicher - - - - -
Flash 128MB 128MB 128MB 128MB 128MB
RAM 256MB 256MB 256MB 256MB 256MB
Schnittstellen - - - - -
SD-Karte 1x on-board 1x on-board 1x on-board 1x on-board 1x on-board
Ethernet 2x 10/100Mb
IEEE1588		 2x 10/100Mb
IEEE1588		 2x 10/100Mb
IEEE1588		 2x 10/100Mb
IEEE1588		 2x 10/100Mb
IEEE1588
USB Host 1x 1x 1x 1x 1x
USB Device 1x 1x 1x 1x 1x
CAN 2x 2x 2x 2x 2x
UART 3x 3x 3x 3x 3x
I2C 1x 1x 1x 1x 1x
SPI 1x 1x 1x 1x 1x
Audio Line In/Out/Mic Line In/Out/Mic Line In/Out/Mic Line In/Out/Mic Line In/Out/Mic
Digital I/O max. 21 max. 21 max. 21 max. 21 max. 21
Touch Panel 4-wire, analog resistive
PCAP Touch via I2C		 4-wire, analog resistive
PCAP Touch via I2C		 4-wire, analog resistive
PCAP Touch via I2C		 4-wire, analog resistive
PCAP Touch via I2C		 4-wire, analog resistive
PCAP Touch via I2C
Display - - - - -
RGB 18bit 18bit 18bit 18bit 18bit
Allgemein - - - - -
Stromversorgung +5V DC/ ±5% +5V DC/ ±5% +5V DC/ ±5% +5V DC/ ±5% +5V DC/ ±5%
Leistungsaufnahme 1,5W typ. 1,5W typ. 1,5W typ. 1,5W typ. 1,5W typ.
Betriebstemperaturbereich 0°C - +70°C 0°C - +70°C 0°C - +70°C -25°C - +85°C -25°C - +85°C
Größe 100x80x11mm
(LxBxH)		 100x80x11mm
(LxBxH)		 100x80x11mm
(LxBxH)		 100x80x11mm
(LxBxH)		 100x80x11mm
(LxBxH)
Gewicht ~45g ~45g ~45g ~45g ~45g
Minimale Verfügbarkeit 2028 2028 2028 2028 2028
NDCUA5-V1-LIN NDCUA5-V1-WCE NDCUA5-V1-W13 NDCUA5-V1i-LIN NDCUA5-V1i-WCE

Software

software accessory Software .NET Treiber
Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++.
Bestellnr.: WCE-DOTNET		 500,- €

software accessory UpDate Software
Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card.
Bestellnr.: WCE-UPDATE		 500,- €

software accessory Boot Screen
Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an.
Bestellnr.: WCE-BOOTSCREEN		 500,- €

software accessory Custom Kernel
Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden.
Bestellnr.: WCE-CUSTIMAGE		 500,- €

software accessory Failsafe Flash Filesystem (F3S)
Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen.
Bestellnr.: WCE-F3S		 1,000,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Windows)
Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board.

Bestellnr.: EW-SW-RGB-LVDS-Windows		 500,- €


Display und Displaykit

ET070080 B.LCD.15 Display 7" RGB Display mit resistivem Touch
7" TFT (800x480) EDT ET070080DH6
Bestellnr.: B.LCD.15		 120,- €

armStone efus RGB Kit Displaykit RGB
7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel.
Bestellnr.: NDCU-ADP/TFT-KIT		 170,- €


Kabel

B.MKAB.23 40poliges Filmkabel
Filmkabel, A40pol., 0,5mm, l=200mm für Displays
Zum Anschluss des 7" EDT Displays (B.LCD.15)
Bestellnr.: B.MKAB.23		 10,- €


Adapter

I2C Extension I2C Erweiterung
Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen.
Bestellnr.: NDCU-ADP/I2C		 80,- €

JTAG Debug Adapter JTAG Debug Adapter
Ermöglicht die Programmierung des Cortex-M4.
Bestellnr.: ADP-CMSIS		 69,- €

Adapter RGB to DVI NetDCU/ PicoCOM DVI Adapter
Zum Anschluss der NetDCUA5/ PicoCOMA5/A9X an einen DVI/ HDMI Monitor.
Bestellnr.: ADP-RGB2DVI		 50,- €


Workshop

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage

Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €


Varianten

NetDCUA5 TOP Windows NDCUA5-V1-WCE
NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, 0°C-+70°C, 5V Versorgung, Windows Embedded CE 6.0 R3
Bestellnr.: NDCUA5-V1-WCE		 Anfrage
NetDCUA5 TOP Linux NDCUA5-V1-LIN
NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, 0°C-+70°C, 5V Versorgung, Linux Buildroot
Bestellnr.: NDCUA5-V1-LIN		 Anfrage
NetDCUA5 TOP Windows NDCUA5-V1-W13
NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, 0°C-+70°C, 5V Versorgung, Windows Embedded Compact 2013
Bestellnr.: NDCUA5-V1-W13		 Anfrage
NetDCUA5 TOP Windows NDCUA5-V1i-WCE
NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, -25°C - +85°C, 5V Versorgung, Windows Embedded CE 6.0 R3
Bestellnr.: NDCUA5-V1i-WCE		 Anfrage
NetDCUA5 TOP Linux NDCUA5-V1i-LIN
NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, -25°C - +85°C, 5V Versorgung, Linux Buildroot
Bestellnr.: NDCUA5-V1i-LIN		 Anfrage

Starterkit

Buildroot

Das Linux BSP (fsvybrid V2.2) beinhaltet den von F&S angepassten Linux Kernel Source Code (v3.0.15), den angepassten U-Boot Source Code (2014.07) und ein angepasstes Buildroot (2016.05), sowie unsere Cross-Toolchain.

Zudem sind unsere standard Binaries des Linux Kernel Images, U-Boot und ein UBIFS Root Filesystem beigefügt. Um einen ersten Eindruck zu gewinnen, sind in dem auf Buildroot basierenden Root Filesystem unter anderem folgende Features installiert:

Busybox 1.20.x, gdb 6.8, alsa-utils, gstreamer, madplay, directFB, fbv, X.Org rel-7.5, Matchbox, feh, X11vnc, openssl, openssh, freetype, glib2, tslib, libv4l, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp.

Das BSP enthält auch die First-Steps Dokumentation, sowie Beispielapplikationen.

➜ Mehr Informationen über das neue Release V2.2

Windows Embedded Lifetime

Feature Available until  End of Mainstream Support End of Extended Support
Windows Embedded Compact 2013 31.05.2028  10.09.2018 10.10.2023
Windows Embedded Compact 7 28.02.2026  12.04.2016 13.04.2021
Windows CE 6.0 28.02.2022  09.04.2013 10.04.2018

Windows Embedded Compact 2013

Als erste Firma überhaupt, können wir Ihnen WEC 2013 für Vybrid Prozessoren anbieten. Das hochflexible harte Echtzeitbetriebsystem bietet Kernel, Schnittstellentreiber, Bootloader und nutzt alle Features einer modernen ARM CPU wie ARMv7 THUMB2 Befehlssatz oder NEON Coprozessor.
Fertige Images und das BSP finden Sie in unserem Downloadbereich.
Die Entwicklung erfolgt mit den aktuellen Microsoft Tools wie Visual Studio 2015 (C, C++, C# oder VB.NET) und Expression Blend 5.
Schnittstellen wie z.B. I²C, CAN oder SPI können auf die gleiche Weise wie eine RS232 Schnittstelle verwendet werden.
Mithilfe von XAML for Windows Embedded trennen Sie Visualisierung und Programm auf einfache Weise.
Auch unter Compact 2013 steht Ihnen unser FailSafe Flash File System F3S zur Verfügung.

Windows Embedded CE 6.0 R3

WCE 6.0 R3 bietet Bootloader, Schnittstellentreiber und Kernel (mit bspw. Silverlight, Mediaplayer oder IE).
Die Schnittstellentreiber für fast alle angebotenen Schnittstellen stehen schon fertig zur Verfügung.
Software wird mit Visual Studio 2008 in den Sprachen C, C++, C# oder VB.NET erstellt.
Schnittstellen wie z.B. I²C können auf die gleiche Weise wie eine RS232 Schnittstelle verwendet werden, ohne dass man sich mit der darunterliegenden Hardware auseinandersetzen muss.
Das Display und andere Einstellungen werden mit dem F&S Konfigurationstool eingerichtet.

Windows Embedded Features for Vybrid

General

Feature Description Vybrid WEC 2013
.NET Support Library to easily access DIO, CAN, I²C and SPI from .NET Compact Framework ✔ ✔
AnalogIn Stream driver to easily access the analog inputs ✔ ✔
Audio Codec Support for Microphone, LineIn and LineOut.
Implements Mixer interface and special F&S mixer control panel applet to easily change settings.		 ✔ ✔
BusEnum2 Support for asynchronous loading of drivers. Use events to start loading of drivers.  ✔ ✔
Broadcast Stream driver
Boards can be easily identified and configured over LAN connection		 ✔ ✔
CAN Stream driver to easily access CAN interface. Special tool suit to generate traffic or check communication. ✔ ✔
Digital I/O  Stream driver to configure pins as input, output or interrupt.
Possibility to adjust drive strength or enable/disable internal pull-up or pull-down. Settings can be stored pin registry.		 ✔ ✔
Display Display driver can be configured by registry settings without modifying operating system. ✔ ✔
Display Multi-Monitor Support
Adjustable by registry		   ✔
Display 2D software acceleration using NEON co-processor
Multiple overlays with alpha blending 		 ✔ ✔
Display 2D hardware acceleration
3D OpenGL ES 1.1 and 2.0 hardware acceleration
Multiple overlays with alpha blending
Multiple monitor support (incl. 2D acceleration and Video support)
Firmware Update Software to update Bootloader and/or operating system from running operating system. ✔ ✔
Software Update Program to update application and registry settings from USB stick, SD card or other source.
Includes automatic detection. Can incorporate with Firmware Update		 ✔ ✔
I²C Stream driver
Support for hardware I²C controller (NI2C)
Support for using GPIOs as I²C (I²C)		 ✔ ✔
Keyboard Support for German 0407, Spanish 040A, French 040C, Italy 0410 and English 0409
Matrix keyboard support: Use IO pins for keyboard		 ✔ ✔
SPI Stream driver
Support for hardware SPI controller		 ✔ ✔
Touch Resistive touch driver with virtual key support - Capacitive touch driver for ATMEL EDT and others
Extended USB mouse driver to accept absolute coordinates		 ✔ ✔
USB Host EHCI and OHCI driver ✔ ✔
USB Device   ✔ ✔
KBDHID Extended MS kbdhid - Support for all keys on the keyboard ✔ ✔
MOUTOUCHHID Support for absolute coordinates ✔ ✔
Power Management Support for screen saver and touch activation ✔ ✔
PWM Stream driver ✔ ✔
Video Streaming Filter framework for streaming video over HTTP ✔ ✔
VoIP Voice over IP sample solution ✔
QT 4.8x Support for QT 4.8. framework. ✔

File System

Feature Description Vybrid WEC 2013
F&S BinFS Bug fixed BinFS file system for XIP images ✔ ✔
F3S F&S Secure Flash File System
Optimized throughput on all file operations
Wear-Leveling strategies to reduce flash abrasion (including Garbage Collector)
Transaction-based concept already cooperates with a lot of applications  		 ✔ ✔
Filesystem
Filter Driver		 Used to limit access to file system.
Possible restrictions: Move, Delete, Rename		 ✔ ✔
Filesystem Redirect Driver Redirects file system access from one directory to another. ✔ ✔
FAT/TFAT Microsoft Windows Embedded FAT/TFAT solution. ✔ ✔
NAND Driver 16 bit hardware ECC ✔ ✔

Services

Feature Description Vybrid WEC 2013
Telnet Server Enabled by default. Easy access to command shell. ✔ ✔
FTP Server   ✔ ✔
HTTPD Server Use device as web server. Create ISAPI extensions in C/C++. HTTPD DirectShow stream filter (i.e. camera) ✔ ✔
OpenSSH Offers SSH server functionality for Windows Embedded. Based on OpenSSH
SFTP
SCP
SMTP		 ✔ ✔
SSH SCP/SFTP server SSH Library (also used from SMTP).  ✔ ✔
SMTP SMTP library to send EMail ✔ ✔

Tools

Feature Description Vybrid WEC 2013
Bootscreen Showing custom image during boot. ✔ ✔
Control Panel Standard Windows Embedded Control Panel with additional tools. ✔ ✔
CE Remote Display Driver and application to access desktop of device remotely. ✔ ✔
ndcucfg Command line configuration tool.
Can be used locally, over Telnet connection and over serial connection.
Registry editing
Reading/writing of boot loaders and splash screen
User administration
Certificate administration
....
Usage:
* Can be used in own applications as DLL.
* As a command line tool from telnet or serial debug console		 ✔ ✔
Update tool Update of boot loader
Update on WinCE image
Registry changes
Update of user application
Runs from SD/USB/LAN		 ✔ ✔
F&S 2D control utility Control panel applet
Change 2D acceleration on the fly		 ✔ ✔
F&S Board Config Control panel applet
Check hardware revision, version of boot loader, version of WinCE image and much more.
Change system startup and registry.		 ✔ ✔
F&S Audio Mixer Control panel applet
Change audio features like volume, bass, treble, input ...		 ✔ ✔
F&S SSH/SMTP control utility Control panel applet
Start stop SSHD service
Send test EMail by SMTP		 ✔ ✔
F&S USB Loader Uses USB device connection to update Bootloader, operating system, boot screen, configuration information, partition information.
Can be used to update software or to automate production.		 ✔ ✔
F&S Mfg Tool Modified NXP Tool for board bring up and software installation ✔ ✔

NetDCUA5 - Product Flyer


NetDCUA5 - Hardware


NetDCUA5 - Linux


NetDCUA5 - Windows Embedded CE/Compact


NetDCUA5 - Display

Varianten

NetDCUA5 TOP Windows NDCUA5-V1-WCE
NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, 0°C-+70°C, 5V Versorgung, Windows Embedded CE 6.0 R3
Bestellnr.: NDCUA5-V1-WCE		 Anfrage
NetDCUA5 TOP Linux NDCUA5-V1-LIN
NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, 0°C-+70°C, 5V Versorgung, Linux Buildroot
Bestellnr.: NDCUA5-V1-LIN		 Anfrage
NetDCUA5 TOP Windows NDCUA5-V1-W13
NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, 0°C-+70°C, 5V Versorgung, Windows Embedded Compact 2013
Bestellnr.: NDCUA5-V1-W13		 Anfrage
NetDCUA5 TOP Windows NDCUA5-V1i-WCE
NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, -25°C - +85°C, 5V Versorgung, Windows Embedded CE 6.0 R3
Bestellnr.: NDCUA5-V1i-WCE		 Anfrage
NetDCUA5 TOP Linux NDCUA5-V1i-LIN
NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, -25°C - +85°C, 5V Versorgung, Linux Buildroot
Bestellnr.: NDCUA5-V1i-LIN		 Anfrage

Starterkit

Beschreibung Beschreibung

Leistungsstarkes Modul

In vielen Applikationen der Industrie- und Medizintechnik besteht der Bedarf nach einem leistungsfähigen Modul zur Displayansteuerung, zum Anschluss von Bedienelementen (Touchpanel, Tastenfeld, Inkrementalgeber,…) und zur Kommunikation über moderne Schnittstellen (Ethernet, USB, CAN,…).

Eine Besonderheit dieser Produktfamilie ist, dass nur ein einfaches Basisboard nötig ist.
Die NetDCUA5 kann als Ersatz für NetDCU8 und NetDCU10 eingesetzt werden.

Asymmetrisches Multiprocessing und Langzeitverfügbarkeit

Die NetDCUA5 basiert auf einer NXP Dual-Core Vybrid CPU und beinhaltet sowohl eine Cortex-A5 als auch eine Cortex-M4
CPU.
Die verwendete CPU ist mindestens 10 Jahre verfügbar.



Das Board bietet bis zu 512MB RAM und bis zu 1GB Flash. Allerdings genügen bereits 128MB NAND Flash, um ein komplettes WEC oder Linux aus dem Flash zu booten.

Zahlreiche Schnittstellen

Das Modul kann zusätzlich mit einer SD-Karte erweitert werden.
Die NetDCUA5 bietet Schnittstellen wie USB Host/Device, 2x LAN, RS232, 2x CAN, SPI, I²C und Audio (IN/OUT/MIC).

Durch eine Displayschnittstelle mit 16Bit Farben über RGB können TFTs bis SVGA (800x600) angesteuert werden.

Kapazitive Touchpanels werden über I²C angeschlossen, für resistive Touchpanels steht eine Schnittstelle zur Verfügung.

Support

Telefon: +49 711 123722 0

Info: info@fs-net.de
Verkauf: sales@fs-net.de
Kunden-Support: support@fs-net.de
Webmaster: webmaster@fs-net.de

LinkedIn icon youtube icon twitter icon maps icon email icon

Anschrift

F&S Elektronik Systeme GmbH
Untere Waldplätze 23
70569 Stuttgart - Germany

Contact us

Datenschutzerklärung |  Disclaimer |  Impressum |  AGB |  Bestellhinweise
