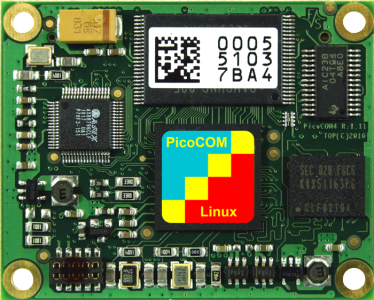

PCOM4-LIN
Achtung: Dieses Produkt steht nicht mehr für Neuentwicklungen zur Verfügung!
Computer On Module mit Samsung ARM9 CPU
|
|
|
| PCOM4-LIN | ||
| Status | keine Neuentwicklungen | |
| CPU | ||
| Typ | Samsung ARM 926, 400 MHz | |
| Kern | ARM 9 | |
| Frequenz | 400 MHz | |
| Multimedia | CPU, 2D | |
| Betriebssystem | ||
| Linux | 2.6.37 (uboot installiert) |
|
| Speicher | ||
| Flash | 64MB | |
| RAM | 64MB | |
| Schnittstellen | ||
| SD-Karte | extern | |
| Ethernet | 10/ 100MB | |
| USB Host | 1-2 (1.1 FS) | |
| USB Device | 0-1 OTG (2.0 HS) wird im Starterkit als RS232/ RS485 aufgeführt | |
| CAN | CAN2.0 | |
| UART | 1x mit RTC/ CTS, max. Baudrate 115200 1x mit RTS/ CTS, max. Baudrate 115200 1x mit max. Baudrate 115200 |
|
| I2C | 1 | |
| SPI | opt. | |
| Audio | 1x Audio Codec Line Out (L/ R) 1x Audio Codec Line In (L/ R) |
|
| Touch Panel | 4-Draht, analog resistiv | |
| Display | ||
| LVDS | extern | |
| Allgemein | ||
| Stromversorgung | +3,3V | |
| Betriebstemperaturbereich | 0°C - +70°C (-20°C - +85°C (optional)) | |
| Größe | 40x50mm (LxB) |
Das Linux BSP (v1.3) beinhaltet den von F&S angepassten Linux Kernel Source Code (v2.6.38) und unsere Cross-Toolchain. Zudem stehen unsere standard Binaries des Linux Kernel Images, U-Boot und ein JFFS2 Root Filesystem im Downloadbereich zur Verfügung. Unser multiplatform-linux-f+s-V2.0 Release enthält ein von F&S angepassts Buildroot (2012.08), welches die PicoCOM4 integriert. So ist es möglich, ein eigenes, angepasstes Root Filesystem zu erstellen. Mit der standard Konfiguration (picocom4_std_defconfig) werden unter anderem folgende Features installiert:
Busybox 1.20.x, gdb 6.8, alsa-utils, gstreamer, madplay, directFB, fbv, X.Org rel-7.5, Matchbox, feh, X11vnc, openssl, openssh, freetype, glib2, tslib, libv4l, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp
Im Downloadbereich der PicoCOM4 finden Sie auch unsere First-Steps Dokumentation und Beispielapplikationen.
PicoCOM4 - Hardware
- Hardware - PicoCOM4 (391 KB, pdf) - 14.06.2012
- Hardware - PicoCOM4.2 (634 KB, pdf) - 20.04.2021
- Hardware- Starterkit (422 KB, pdf) - 23.01.2015
- Hardware- Starterkit Circuit (74 KB, pdf) - 18.01.2012
- Hardware- Starterkit mounting (80 KB, pdf) - 01.12.2008
- Hardware- Starterkit bill of material (7.8 KB, pdf) - 08.06.2009
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCOM4 - Linux
- PicoCOM4 GPIO Reference Card (59 KB, pdf) - 25.06.2013
- Advices for Linux on PC (2 MB, pdf) - 10.01.2018
- Linux First Steps Documentation (392 KB, pdf) - 21.08.2013
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCOM4 - Windows Embedded CE/Compact
- First Steps (1 MB, pdf) - 26.04.2012
- Device Driver documentation (1.6 MB, pdf) - 28.03.2013
- I2C Device Driver documentation (I2C+NI2C) (393 KB, pdf) - 13.01.2017
- CAN Software-Interface
- Native SPI Driver documentation
- Software documentation Native SPI Device Driver (2.2 MB, pdf) - 13.03.2013
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCOM4 - Miscellaneous
- Ethernet routing guidelines
- Display Settings from Datasheet (11 KB, pdf) - 19.11.2009
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Variante
 |
PCOM4-LIN 64MB DDR, 64MB Flash, Ethernet, CAN2.0, Audio, Touch, Embedded Linux Bestellnr.: PCOM4-LIN |
Anfrage | ||
Link zum Forum
Support finden Sie jederzeit in unserem Forum.
