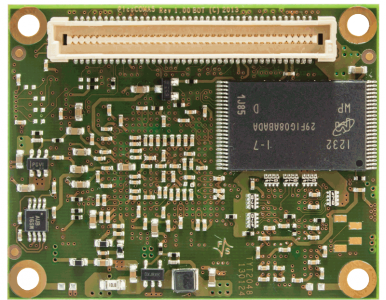

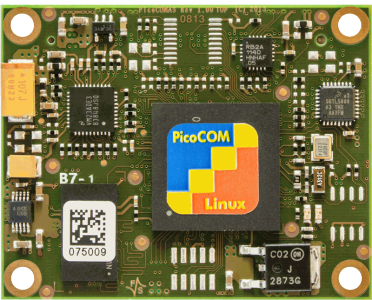

PicoCOMA5

Computer On Module mit NXP Vybrid CPU

Für den Start in die Entwicklung empfehlen wir:

Starterkit PicoCOMA5 Linux
  299,- €
ohne MWSt.

PicoCOMA5-V2-LIN, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software


Starterkit PicoCOMA5 Windows
  299,- €
ohne MWSt.

PicoCOMA5-V2-WCE, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software

PicoCOMA5
Status Produktion
CPU
Typ NXP Vybrid
Kern ARM Cortex-A5 + Cortex-M4
Anzahl der Kerne Single-/Dual-Core
Frequenz max. 500MHz + 167 MHz
L2-Cache 512KB
GPU NEON
FPU
Betriebssystem
Linux Buildroot
(uboot installiert)
Windows WCE 6.0
WEC 7
WEC 2013
(Bootloader installiert)
Speicher
Flash max. 512MB
RAM max. 512MB
Schnittstellen
SD-Karte 1x extern
Ethernet 2x 10/100Mb
IEEE 1588
USB Host 1-2x
USB Device 1x
CAN 1-2x
UART 3x
I2C 1-2x
SPI 1x
Audio Line In/Out
Touch Panel 4-wire, analog resistive
PCAP-Touch via I2C
sonstige Schnittstellen 2x 12Bit ADC
Display
RGB 16/18bit
LVDS extern
Allgemein
Stromversorgung +3,3V DC/ ±5%
Leistungsaufnahme 1W typ.
Betriebstemperaturbereich 0°C - +70°C
opt. -20°C - +85°C
Größe 40x50mm
(LxB)
Gewicht ~10g
Minimale Verfügbarkeit 2028


PCOMA5-V1-LIN PCOMA5-V1-W13/WCE PCOMA5-V1I-LIN PCOMA5-V2-LIN PCOMA5-V2-W13/WCE PCOMA5-V3-LIN PCOMA5-V3-W13/WCE PCOMA5-V3I-LIN
Status Produktion Produktion Produktion Produktion Produktion Produktion Produktion Produktion
CPU - - - - - - - -
Typ NXP Vybrid NXP Vybrid NXP Vybrid NXP Vybrid NXP Vybrid NXP Vybrid NXP Vybrid NXP Vybrid
Kern ARM Cortex-A5 ARM Cortex-A5 ARM Cortex-A5 ARM Cortex-A5 + Cortex-M4 ARM Cortex-A5 + Cortex-M4 ARM CortexA5 ARM Cortex-A5 ARM CortexA5
Anzahl der Kerne Single-Core Single-Core Single-Core Dual-Core Dual-Core Single-Core Single-Core Single-Core
Frequenz 500MHz 500MHz 500MHz max. 500MHz + 167 MHz max. 500MHz + 167 MHz 500MHz 500MHz 500MHz
L2-Cache 512KB 512KB 512KB 512KB 512KB 512KB 512KB 512KB
GPU NEON
FPU		 NEON
FPU		 NEON
FPU		 NEON
FPU		 NEON
FPU		 NEON
FPU		 NEON
FPU		 NEON
FPU
Betriebssystem - - - - - - - -
Linux Buildroot
(uboot installiert)		 - Buildroot
(uboot installiert)		 Buildroot
(uboot installiert)		 - Buildroot
(uboot installiert)		 - Buildroot
(uboot installiert)
Windows - WEC 2013
WCE 6.0 (Bootloader installiert)		 - - WEC 2013
WEC 6.0 (Bootloader installiert)		 - WEC 2013
WCE 6.0 (Bootloader installiert)		 -
Speicher - - - - - - - -
Flash 128MB 128MB 128MB 256MB 256MB 128MB 128MB 128MB
RAM 256MB 256MB 256MB 256MB 256MB 256MB 256MB 256MB
Schnittstellen - - - - - - - -
SD-Karte 1x extern 1x extern 1x extern 1x extern 1x extern 1x extern 1x extern 1x extern
Ethernet 10/100MB
IEEE1588		 10/100MB
IEEE1588		 10/100MB
IEEE1588		 10/100MB
IEEE1588		 10/100MB
IEEE1588		 2x 10/100Mb
IEEE 1588		 2x 10/100Mb
IEEE 1588		 2x 10/100Mb
IEEE 1588
USB Host 1-2x 1-2x 1-2x 1-2x 1-2x 1-2x 1-2x 1-2x
USB Device 1x 1x 1x 1x 1x 1x 1x 1x
CAN 1-2x 1-2x 1-2x 1-2x 1-2x 1-2x 1-2x 1-2x
UART 3x 3x 3x 3x 3x 3x 3x 3x
I2C 1-2x 1-2x 1-2x 1-2x 1-2x 1-2x 1-2x 1-2x
SPI 1x 1x 1x 1x 1x 1x 1x 1x
Audio Line In/Out Line In/Out Line In/Out Line In/Out Line In/Out Line In/Out Line In/Out Line In/Out
Touch Panel 4-wire, analog resistive
PCAP-Touch via I2C		 4-wire, analog resistive
PCAP-Touch via I2C		 4-wire, analog resistive
PCAP-Touch via I2C		 4-wire, analog resistive
PCAP-Touch via I2C		 4-wire, analog resistive
PCAP-Touch via I2C		 4-wire, analog resistive
PCAP-Touch via I2C		 4-wire, analog resistive
PCAP-Touch via I2C		 4-wire, analog resistive
PCAP-Touch via I2C
sonstige Schnittstellen 2x 12Bit ADC 2x 12Bit ADC 2x 12Bit ADC 2x 12Bit ADC 2x 12Bit ADC 2x 12Bit ADC 2x 12Bit ADC 2x 12Bit ADC
Display - - - - - - - -
RGB 16/18bit 16/18bit 16/18bit 16/18bit 16/18bit 16/18bit 16/18bit 16/18bit
LVDS extern extern extern extern extern extern extern extern
Allgemein - - - - - - - -
Stromversorgung +3,3V DC/ ±5% +3,3V DC/ ±5% +3,3V DC/ ±5% +3,3V DC/ ±5% +3,3V DC/ ±5% +3,3V DC/ ±5% +3,3V DC/ ±5% +3,3V DC/ ±5%
Leistungsaufnahme 1W typ. 1W typ. 1W typ. 1W typ. 1W typ. 1W typ. 1W typ. 1W typ.
Betriebstemperaturbereich 0°C - +70°C 0°C - +70°C -25°C - +85°C 0°C - +70°C 0°C - +70°C 0°C - +70°C 0°C - +70°C -25°C - +85°C
Größe 40x50mm
(LxB)		 40x50mm
(LxB)		 40x50mm
(LxB)		 40x50mm
(LxB)		 40x50mm
(LxB)		 40x50mm
(LxB)		 40x50mm
(LxB)		 40x50mm
(LxB)
Gewicht ~10g ~10g ~10g ~10g ~10g ~10g ~10g ~10g
Minimale Verfügbarkeit 2028 2028 2028 2028 2028 2028 2028 2028
PCOMA5-V1-LIN PCOMA5-V1-W13/WCE PCOMA5-V1I-LIN PCOMA5-V2-LIN PCOMA5-V2-W13/WCE PCOMA5-V3-LIN PCOMA5-V3-W13/WCE PCOMA5-V3I-LIN

PicoCOMA5 Startinterface oblique top windows Starterkit PicoCOMA5 Windows
PicoCOMA5-V2-WCE, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCOMA5-SKIT-WCE		 299,- €

PicoCOMA5 Startinterface Top OBLIQUE Linux Starterkit PicoCOMA5 Linux
PicoCOMA5-V2-LIN, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCOMA5-SKIT-LIN		 299,- €


Software

software accessory UpDate Software
Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card.
Bestellnr.: WCE-UPDATE		 500,- €

software accessory Software .NET Treiber
Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++.
Bestellnr.: WCE-DOTNET		 500,- €

software accessory Boot Screen
Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an.
Bestellnr.: WCE-BOOTSCREEN		 500,- €

software accessory Custom Kernel
Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden.
Bestellnr.: WCE-CUSTIMAGE		 500,- €

software accessory Failsafe Flash Filesystem (F3S)
Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen.
Bestellnr.: WCE-F3S		 1,000,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Windows)
Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board.

Bestellnr.: EW-SW-RGB-LVDS-Windows		 500,- €


Displays und Displaykit

ET070080 B.LCD.15 Display 7" RGB Display mit resistivem Touch
7" TFT (800x480) EDT ET070080DH6
Bestellnr.: B.LCD.15		 120,- €

armStone efus RGB Kit Displaykit RGB
7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel.
Bestellnr.: NDCU-ADP/TFT-KIT		 170,- €


Touch-Kit

resistive Touch Kit Resistives Touch Kit
Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse.
Bestellnr.: SINTF-ADP-RESTOUCH		 35,- €


Kabel

B.MKAB.23 40poliges Filmkabel
Filmkabel, A40pol., 0,5mm, l=200mm für Displays
Zum Anschluss des 7" EDT Displays (B.LCD.15)
Bestellnr.: B.MKAB.23		 10,- €


Adapter

I2C Extension I2C Erweiterung
Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen.
Bestellnr.: NDCU-ADP/I2C		 80,- €

JTAG Debug Adapter JTAG Debug Adapter
Ermöglicht die Programmierung des Cortex-M4.
Bestellnr.: ADP-CMSIS		 69,- €

Adapter RGB to DVI NetDCU/ PicoCOM DVI Adapter
Zum Anschluss der NetDCUA5/ PicoCOMA5/A9X an einen DVI/ HDMI Monitor.
Bestellnr.: ADP-RGB2DVI		 50,- €


Workshop

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage

Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €


Buildroot

Das Linux BSP (fsvybrid V2.2) beinhaltet den von F&S angepassten Linux Kernel Source Code (v3.0.15), den angepassten U-Boot Source Code (2014.07) und ein angepasstes Buildroot (2016.05), sowie unsere Cross-Toolchain.

Zudem sind unsere standard Binaries des Linux Kernel Images, U-Boot und ein UBIFS Root Filesystem beigefügt. Um einen ersten Eindruck zu gewinnen, sind in dem auf Buildroot basierenden Root Filesystem unter anderem folgende Features installiert:

Busybox 1.20.x, gdb 6.8, alsa-utils, gstreamer, madplay, directFB, fbv, X.Org rel-7.5, Matchbox, feh, X11vnc, openssl, openssh, freetype, glib2, tslib, libv4l, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp.

Das BSP enthält auch die First-Steps Dokumentation, sowie Beispielapplikationen.

➜ Mehr Informationen über das neue Release V2.2

Windows Embedded Lifetime

Feature Available until  End of Mainstream Support End of Extended Support
Windows Embedded Compact 2013 31.05.2028  10.09.2018 10.10.2023
Windows Embedded Compact 7 28.02.2026  12.04.2016 13.04.2021
Windows CE 6.0 28.02.2022  09.04.2013 10.04.2018

Windows Embedded Compact 2013

Als erste Firma überhaupt, können wir Ihnen WEC 2013 für Vybrid Prozessoren anbieten. Das hochflexible harte Echtzeitbetriebsystem bietet Kernel, Schnittstellentreiber, Bootloader und nutzt alle Features einer modernen ARM CPU wie ARMv7 THUMB2 Befehlssatz oder NEON Coprozessor.
Fertige Images und das BSP finden Sie in unserem Downloadbereich.
Die Entwicklung erfolgt mit den aktuellen Microsoft Tools wie Visual Studio 2015 (C, C++, C# oder VB.NET) und Expression Blend 5.
Schnittstellen wie z.B. I²C, CAN oder SPI können auf die gleiche Weise wie eine RS232 Schnittstelle verwendet werden.
Mithilfe von XAML for Windows Embedded trennen Sie Visualisierung und Programm auf einfache Weise.
Auch unter Compact 2013 steht Ihnen unser FailSafe Flash File System F3S zur Verfügung.

Windows Embedded CE 6.0 R3

Windows Embedded CE 6.0 R3 bietet Bootloader, Schnittstellentreiber und Kernel (mit beispielsweise Silverlight oder IE).
Die Schnittstellentreiber fast aller angebotenen Schnittstellen stehen bereits fertig zur Verfügung.
Ihre Software können Sie mit Visual Studio 2008 in den Sprachen C, C++, C# oder VB.NET erstellen.
Schnittstellen wie z.B. I²C können auf die gleiche Weise wie eine RS232 Schnittstelle verwendet werden, ohne Auseinandersetzung mit der darunterliegenden Hardware. Display und andere Einstellungen werden mit dem F&S Konfigurationstool eingerichtet.

Windows Embedded Features for Vybrid

General

Feature Description Vybrid WEC 2013
.NET Support Library to easily access DIO, CAN, I²C and SPI from .NET Compact Framework ✔ ✔
AnalogIn Stream driver to easily access the analog inputs ✔ ✔
Audio Codec Support for Microphone, LineIn and LineOut.
Implements Mixer interface and special F&S mixer control panel applet to easily change settings.		 ✔ ✔
BusEnum2 Support for asynchronous loading of drivers. Use events to start loading of drivers.  ✔ ✔
Broadcast Stream driver
Boards can be easily identified and configured over LAN connection		 ✔ ✔
CAN Stream driver to easily access CAN interface. Special tool suit to generate traffic or check communication. ✔ ✔
Digital I/O  Stream driver to configure pins as input, output or interrupt.
Possibility to adjust drive strength or enable/disable internal pull-up or pull-down. Settings can be stored pin registry.		 ✔ ✔
Display Display driver can be configured by registry settings without modifying operating system. ✔ ✔
Display Multi-Monitor Support
Adjustable by registry		   ✔
Display 2D software acceleration using NEON co-processor
Multiple overlays with alpha blending 		 ✔ ✔
Display 2D hardware acceleration
3D OpenGL ES 1.1 and 2.0 hardware acceleration
Multiple overlays with alpha blending
Multiple monitor support (incl. 2D acceleration and Video support)
Firmware Update Software to update Bootloader and/or operating system from running operating system. ✔ ✔
Software Update Program to update application and registry settings from USB stick, SD card or other source.
Includes automatic detection. Can incorporate with Firmware Update		 ✔ ✔
I²C Stream driver
Support for hardware I²C controller (NI2C)
Support for using GPIOs as I²C (I²C)		 ✔ ✔
Keyboard Support for German 0407, Spanish 040A, French 040C, Italy 0410 and English 0409
Matrix keyboard support: Use IO pins for keyboard		 ✔ ✔
SPI Stream driver
Support for hardware SPI controller		 ✔ ✔
Touch Resistive touch driver with virtual key support - Capacitive touch driver for ATMEL EDT and others
Extended USB mouse driver to accept absolute coordinates		 ✔ ✔
USB Host EHCI and OHCI driver ✔ ✔
USB Device   ✔ ✔
KBDHID Extended MS kbdhid - Support for all keys on the keyboard ✔ ✔
MOUTOUCHHID Support for absolute coordinates ✔ ✔
Power Management Support for screen saver and touch activation ✔ ✔
PWM Stream driver ✔ ✔
Video Streaming Filter framework for streaming video over HTTP ✔ ✔
VoIP Voice over IP sample solution ✔
QT 4.8x Support for QT 4.8. framework. ✔

File System

Feature Description Vybrid WEC 2013
F&S BinFS Bug fixed BinFS file system for XIP images ✔ ✔
F3S F&S Secure Flash File System
Optimized throughput on all file operations
Wear-Leveling strategies to reduce flash abrasion (including Garbage Collector)
Transaction-based concept already cooperates with a lot of applications  		 ✔ ✔
Filesystem
Filter Driver		 Used to limit access to file system.
Possible restrictions: Move, Delete, Rename		 ✔ ✔
Filesystem Redirect Driver Redirects file system access from one directory to another. ✔ ✔
FAT/TFAT Microsoft Windows Embedded FAT/TFAT solution. ✔ ✔
NAND Driver 16 bit hardware ECC ✔ ✔

Services

Feature Description Vybrid WEC 2013
Telnet Server Enabled by default. Easy access to command shell. ✔ ✔
FTP Server   ✔ ✔
HTTPD Server Use device as web server. Create ISAPI extensions in C/C++. HTTPD DirectShow stream filter (i.e. camera) ✔ ✔
OpenSSH Offers SSH server functionality for Windows Embedded. Based on OpenSSH
SFTP
SCP
SMTP		 ✔ ✔
SSH SCP/SFTP server SSH Library (also used from SMTP).  ✔ ✔
SMTP SMTP library to send EMail ✔ ✔

Tools

Feature Description Vybrid WEC 2013
Bootscreen Showing custom image during boot. ✔ ✔
Control Panel Standard Windows Embedded Control Panel with additional tools. ✔ ✔
CE Remote Display Driver and application to access desktop of device remotely. ✔ ✔
ndcucfg Command line configuration tool.
Can be used locally, over Telnet connection and over serial connection.
Registry editing
Reading/writing of boot loaders and splash screen
User administration
Certificate administration
....
Usage:
* Can be used in own applications as DLL.
* As a command line tool from telnet or serial debug console		 ✔ ✔
Update tool Update of boot loader
Update on WinCE image
Registry changes
Update of user application
Runs from SD/USB/LAN		 ✔ ✔
F&S 2D control utility Control panel applet
Change 2D acceleration on the fly		 ✔ ✔
F&S Board Config Control panel applet
Check hardware revision, version of boot loader, version of WinCE image and much more.
Change system startup and registry.		 ✔ ✔
F&S Audio Mixer Control panel applet
Change audio features like volume, bass, treble, input ...		 ✔ ✔
F&S SSH/SMTP control utility Control panel applet
Start stop SSHD service
Send test EMail by SMTP		 ✔ ✔
F&S USB Loader Uses USB device connection to update Bootloader, operating system, boot screen, configuration information, partition information.
Can be used to update software or to automate production.		 ✔ ✔
F&S Mfg Tool Modified NXP Tool for board bring up and software installation ✔ ✔

PicoCOMA5 - Product Flyer


PicoCOMA5 - Hardware

PicoCOMA5 - Linux


PicoCOMA5 - Windows Embedded CE/Compact


PicoCOMA5 - Display

Varianten

PicoCOMA5 TOP Windows PCOMA5-V3-W13/WCE
NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 3.3V Versorgung, Windows Embedded Compact 2013 oder Windows Embedded CE
Bestellnr.: PCOMA5-V3-W13/WCE		 Anfrage
PicoCOMA5 TOP Linux PCOMA5-V3-LIN
NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 3.3V Versorgung, Linux Buildroot
Bestellnr.: PCOMA5-V3-LIN		 Anfrage
PicoCOMA5 TOP Windows PCOMA5-V2-W13/WCE
NXP Vybrid Cortex-A5 + Cortex-M4, 256MB RAM, 256MB Flash, Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 3.3V Versorgung, Windows Embedded Compact 2013 oder Windows Embedded CE
Bestellnr.: PCOMA5-V2-W13/WCE		 Anfrage
PicoCOMA5 TOP Linux PCOMA5-V2-LIN
NXP Vybrid Cortex-A5 + Cortex-M4, 256MB RAM, 256MB Flash, Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 3.3V Versorgung, Linux Buildroot, MQX
Bestellnr.: PCOMA5-V2-LIN		 Anfrage
PicoCOMA5 TOP Windows PCOMA5-V1-W13/WCE
NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 3.3V Versorgung, Windows Embedded Compact 2013 oder Windows Embedded CE
Bestellnr.: PCOMA5-V1-W13/WCE		 Anfrage
PicoCOMA5 TOP Linux PCOMA5-V1-LIN
NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 3.3V Versorgung, Linux Buildroot
Bestellnr.: PCOMA5-V1-LIN		 Anfrage
PicoCOMA5 TOP Windows PCOMA5-V1I-LIN
NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, -25°C - +85°C, 3.3V Versorgung, Linux Buildroot/Yocto
Bestellnr.: PCOMA5-V1I-LIN		 Anfrage
PicoCOMA5 TOP Linux PCOMA5-V3I-LIN
NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, -25°C - +85°C, 3.3V Versorgung, Linux Buildroot
Bestellnr.: PCOMA5-V3I-LIN		 Anfrage

Starterkits

PicoCOMA5 Startinterface oblique top windows Starterkit PicoCOMA5 Windows
PicoCOMA5-V2-WCE, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCOMA5-SKIT-WCE		 299,- €

PicoCOMA5 Startinterface Top OBLIQUE Linux Starterkit PicoCOMA5 Linux
PicoCOMA5-V2-LIN, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCOMA5-SKIT-LIN		 299,- €


Software

software accessory UpDate Software
Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card.
Bestellnr.: WCE-UPDATE		 500,- €

software accessory Software .NET Treiber
Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++.
Bestellnr.: WCE-DOTNET		 500,- €

software accessory Boot Screen
Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an.
Bestellnr.: WCE-BOOTSCREEN		 500,- €

software accessory Custom Kernel
Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden.
Bestellnr.: WCE-CUSTIMAGE		 500,- €

software accessory Failsafe Flash Filesystem (F3S)
Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen.
Bestellnr.: WCE-F3S		 1,000,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Windows)
Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board.

Bestellnr.: EW-SW-RGB-LVDS-Windows		 500,- €


Displays und Displaykit

ET070080 B.LCD.15 Display 7" RGB Display mit resistivem Touch
7" TFT (800x480) EDT ET070080DH6
Bestellnr.: B.LCD.15		 120,- €

armStone efus RGB Kit Displaykit RGB
7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel.
Bestellnr.: NDCU-ADP/TFT-KIT		 170,- €


Touch-Kit

resistive Touch Kit Resistives Touch Kit
Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse.
Bestellnr.: SINTF-ADP-RESTOUCH		 35,- €


Kabel

B.MKAB.23 40poliges Filmkabel
Filmkabel, A40pol., 0,5mm, l=200mm für Displays
Zum Anschluss des 7" EDT Displays (B.LCD.15)
Bestellnr.: B.MKAB.23		 10,- €


Adapter

I2C Extension I2C Erweiterung
Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen.
Bestellnr.: NDCU-ADP/I2C		 80,- €

JTAG Debug Adapter JTAG Debug Adapter
Ermöglicht die Programmierung des Cortex-M4.
Bestellnr.: ADP-CMSIS		 69,- €

Adapter RGB to DVI NetDCU/ PicoCOM DVI Adapter
Zum Anschluss der NetDCUA5/ PicoCOMA5/A9X an einen DVI/ HDMI Monitor.
Bestellnr.: ADP-RGB2DVI		 50,- €


Workshop

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage

Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €


NXP Vybrid Cortex-A5 + Cortex-M4

Die PicoCOMA5 erweitert die bestehende PicoCOM-Familie um ein weitestgehend kompatibles, leistungsstarkes und auch preiswertes Modul.

Für Industrie und Medizin

Genau wie die anderen PicoCOMs, misst die PicoCOMA5 nur 40mm x 50mm. Dies macht sie zu einer idealen Lösung für tragbare Geräte mit TFT Display in industriellen (auch mit -20°C - +85°C verfügbar) und medizinischen Geräten.

Leistungsstark dank Cortex-A5 & Cortex-M4 CPU

Die PicoCOMA5 basiert auf einer leistungsstarken NXP Dual-Core Vybrid CPU mit Cortex™-A5 mit 400 (500)MHz und Cortex™-M4 mit 133 (167)MHz.

Folgende Schnittstellen werden angeboten: Ethernet, 3x Seriell, USB 2.0 Host, USB 2.0 Device, I²C, SPI, CAN2.0, I/ O, Audio (Line IN/OUT), SD Card und Touch Panel. Alternativ gibt es eine PicoCOMA5 Version mit 2x Ethernet (Audio entfällt).
Die Belegung des 80pol Steckverbinders finden Sie in unserer Hardware Dokumentation.

Ein wichtiger Punkt war, die vielen Standardschnittstellen komfortabel in das Betriebssystem zu integrieren. Aufgrund dessen kann der User seine Arbeit mit der Software ohne tiefer gehendes Hardwarewissen ausführen.



Natürlich bietet die PicoCOMA5 auch eine flexible Displayschnittstelle, um die meisten TFTs (QVGA (320x240) bis zu SVGA (800x600)), die auf dem Markt sind, anschließen zu können.

Asymmetrisches Multiprocessing

Die Basis für die PicoCOMA5 bildet die Dual-Core CPU (Asymmetric Multiprocessing) von NXP. Diese industrietaugliche und langzeitverfügbare (10 Jahre und länger) Vybrid CPU verfügt über zwei Kerne (Cortex™-A5- 500 MHz und Cortex™-M4-167 MHz). Das Modul bietet die Prozessorleistung einer 32Bit CPU mit dem Komfort und den Funktionen von Windows oder Linux, für einen Preis, welcher für 8/ 16Bit μP Systeme üblich ist.

Die PicoCOMA5 kann mit bis zu 512Mbyte DRAM und mit bis zu 1GByte Flash ausgerüstet werden, aber auch schon ein 128Mbyte NAND Flash ist ausreichend, um ein komplettes WCE oder Linux direkt aus dem Flash zu booten.

Einfaches Upgrade

Versorgt wird die PicoCOMA5 mit 3.3V (< 3 Watt). Über einen robusten 80pol Steckverbinder wird sie auf das Basisboard der Kundenapplikation aufgesteckt. Die Kunden müssen nur noch die notwendigen Treiber für die gewünschten Schnittstellen konfigurieren. Die Benutzung des Moduls ist sehr einfach. Alle PicoCOM Boards sind weitgehend kompatibel und verwenden den gleichen robusten 80pol Steckverbinder. Dies macht das Upgrade zu einem anderen Board einfach.

Support

Telefon: +49 711 123722 0

Info: info@fs-net.de
Verkauf: sales@fs-net.de
Kunden-Support: support@fs-net.de
Webmaster: webmaster@fs-net.de

LinkedIn icon youtube icon twitter icon maps icon email icon

Anschrift

F&S Elektronik Systeme GmbH
Untere Waldplätze 23
70569 Stuttgart - Germany

Contact us

Datenschutzerklärung |  Disclaimer |  Impressum |  AGB |  Bestellhinweise
