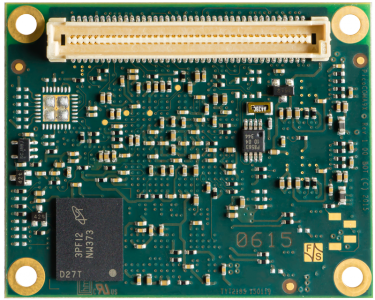

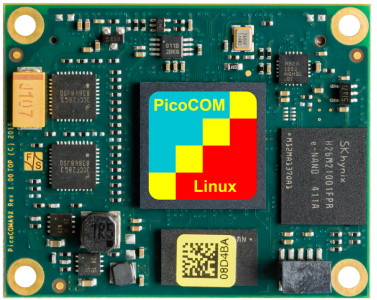

PicoCOMA9X

Computer On Module mit NXP i.MX 6SoloX CPU

Für den Start in die Entwicklung empfehlen wir:

Starterkit PicoCOMA9X Linux
  360,- €
ohne MWSt.

PicoCOMA9X-V2-LIN, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software


Starterkit PicoCOMA9X Windows
  360,- €
ohne MWSt.

PicoCOMA9X-V2-W13/WEC7, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software

PicoCOMA9X
Status Produktion
CPU
Typ NXP i.MX 6SoloX
Kern ARM Cortex-A9 + Cortex-M4
Anzahl der Kerne 1 + M4
Frequenz max. 1GHz + 200 MHz
L2-Cache 256KB
GPU NEON
FPU
Betriebssystem
Linux Buildroot
Yocto
(uboot installiert)
Windows WEC 7
WEC 2013
(Bootloader installiert)
Echtzeit FreeRTOS
Speicher
Flash max. 512MB
RAM max. 512MB
Schnittstellen
SD-Karte 1x extern
Ethernet 1-2x 10/100Mb
IEEE 1588
USB Host 1x
USB Device 1x
CAN 1-2x
UART 2-3x
I2C 1x
SPI 1x
Audio Line In/Out
Digital I/O max. 48
Touch Panel 4-wire, analog resistive
PCAP-Touch via I2C
Display
RGB 16/18bit
Allgemein
Stromversorgung +3,3V DC/ ±5%
Leistungsaufnahme 2W typ.
Betriebstemperaturbereich 0°C - +70°C
opt. -40°C - +85°C
Größe 40x50mm
(LxB)
Gewicht ~15g
Minimale Verfügbarkeit 2035


PCOMA9X-V2-LIN PCOMA9X-V2-W13/WEC7 PCOMA9X-V3-LIN PCOMA9X-V3-W13 PCOMA9X-V3I-LIN PCOMA9X-V3I-W13
Status Produktion Produktion Produktion Produktion Produktion Produktion
CPU - - - - - -
Typ NXP i.MX 6SoloX NXP i.MX 6SoloX NXP i.MX 6SoloX NXP i.MX 6SoloX NXP i.MX 6SoloX NXP i.MX 6SoloX
Kern ARM Cortex-A9 + Cortex-M4 ARM Cortex-A9 + Cortex-M4 ARM Cortex-A9 + Cortex-M4 ARM Cortex-A9 + Cortex-M4 ARM Cortex-A9 + Cortex-M4 ARM Cortex-A9 + Cortex-M4
Anzahl der Kerne 1 + M4 1 + M4 1 + M4 1 + M4 1 + M4 1 + M4
Frequenz 1GHz / 200MHz 1GHz / 200MHz 1GHz / 200MHz 1GHz / 200MHz 800 Mhz / 200 MHz 800 Mhz / 200 MHz
L2-Cache 256KB 256KB 256KB 256KB 256KB 256KB
GPU 2D+3D GC400T 2D+3D GC400T 2D+3D GC400T 2D+3D GC400T KEINE GPU KEINE GPU
Betriebssystem - - - - - -
Linux Buildroot
Yocto
(uboot installiert)		 - Buildroot
Yocto
(uboot installiert)		 - Buildroot
Yocto
(uboot installiert)		 -
Windows - WEC 2013
WEC 7
(Bootloader installiert)		 - WEC 2013
(Bootloader installiert)		 - WEC 2013
(Bootloader installiert)
Echtzeit FreeRTOS FreeRTOS FreeRTOS FreeRTOS FreeRTOS FreeRTOS
Speicher - - - - - -
Flash 256MB 256MB 256MB 256MB 256MB 256MB
RAM 512MB 512MB 512MB 512MB 512MB 512MB
Schnittstellen - - - - - -
SD-Karte 1x extern 1x extern 1x extern 1x extern 1x extern 1x extern
Ethernet 1x 1x 2x 2x 2x 2x
USB Host 1x 1x 1x 1x 1x 1x
USB Device 1x 1x 1x 1x 1x 1x
CAN 1x 1x 1x 1x 1x 1x
UART 2-3x 2-3x 2-3x 2-3x 2-3x 2-3x
I2C 1x 1x 1x 1x 1x 1x
SPI 1x 1x 1x 1x 1x 1x
Audio Line In/Out Line In/Out - - - -
Digital I/O max. 48 max. 48 max. 48 max. 48 max. 48 max. 48
Touch Panel 4-wire, analog resistive
PCAP-Touch via I2C		 4-wire, analog resistive
PCAP-Touch via I2C		 4-wire, analog resistive
PCAP-Touch via I2C		 4-wire, analog resistive
PCAP-Touch via I2C		 4-wire, analog resistive
PCAP-Touch via I2C		 4-wire, analog resistive
PCAP-Touch via I2C
Display - - - - - -
RGB 16/18bit 16/18bit 16/18bit 16/18bit 16/18bit 16/18bit
Allgemein - - - - - -
Stromversorgung +3,3V DC/ ±5% +3,3V DC/ ±5% +3,3V DC/ ±5% +3,3V DC/ ±5% +3,3V DC/ ±5% +3,3V DC/ ±5%
Leistungsaufnahme 2W typ. 2W typ. 2W typ. 2W typ. 2W typ. 2W typ.
Betriebstemperaturbereich 0°C - +70°C 0°C - +70°C 0°C - +70°C 0°C - +70°C -40°C - +85°C -40°C - +85°C
Größe 40x50mm
(LxB)		 40x50mm
(LxB)		 40x50mm
(LxB)		 40x50mm
(LxB)		 40x50mm
(LxB)		 40x50mm
(LxB)
Gewicht ~15g ~15g ~15g ~15g ~15g ~15g
Minimale Verfügbarkeit 2035 2035 2035 2035 2035 2035
PCOMA9X-V2-LIN PCOMA9X-V2-W13/WEC7 PCOMA9X-V3-LIN PCOMA9X-V3-W13 PCOMA9X-V3I-LIN PCOMA9X-V3I-W13

PCOMA9X SINTF BOT OBLIQUE Starterkit PicoCOMA9X Linux
PicoCOMA9X-V2-LIN, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCOMA9X-SKIT-LIN		 360,- €

PCOMA9X SINTF BOT OBLIQUE Starterkit PicoCOMA9X Windows
PicoCOMA9X-V2-W13/WEC7, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCOMA9X-SKIT-W13		 360,- €


Software

software accessory Software .NET Treiber
Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++.
Bestellnr.: WCE-DOTNET		 500,- €

software accessory UpDate Software
Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card.
Bestellnr.: WCE-UPDATE		 500,- €

software accessory Boot Screen
Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an.
Bestellnr.: WCE-BOOTSCREEN		 500,- €

software accessory Custom Kernel
Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden.
Bestellnr.: WCE-CUSTIMAGE		 500,- €

software accessory Failsafe Flash Filesystem (F3S)
Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen.
Bestellnr.: WCE-F3S		 1,000,- €

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Windows)
Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board.

Bestellnr.: EW-SW-RGB-LVDS-Windows		 500,- €


Display und Displaykit

ET070080 B.LCD.15 Display 7" RGB Display mit resistivem Touch
7" TFT (800x480) EDT ET070080DH6
Bestellnr.: B.LCD.15		 120,- €

armStone efus RGB Kit Displaykit RGB
7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel.
Bestellnr.: NDCU-ADP/TFT-KIT		 170,- €


Touch-Kit

resistive Touch Kit Resistives Touch Kit
Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse.
Bestellnr.: SINTF-ADP-RESTOUCH		 35,- €


Kabel

B.MKAB.23 40poliges Filmkabel
Filmkabel, A40pol., 0,5mm, l=200mm für Displays
Zum Anschluss des 7" EDT Displays (B.LCD.15)
Bestellnr.: B.MKAB.23		 10,- €


Adapter

I2C Extension I2C Erweiterung
Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen.
Bestellnr.: NDCU-ADP/I2C		 80,- €

JTAG Debug Adapter JTAG Debug Adapter
Ermöglicht die Programmierung des Cortex-M4.
Bestellnr.: ADP-CMSIS		 69,- €

Adapter RGB to DVI NetDCU/ PicoCOM DVI Adapter
Zum Anschluss der NetDCUA5/ PicoCOMA5/A9X an einen DVI/ HDMI Monitor.
Bestellnr.: ADP-RGB2DVI		 50,- €


Workshops

linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage

Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €


Buildroot und Yocto

Das Linux-BSP "fsimx6sx-B2024.01" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt oder Wayland/Weston, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.

Alternativ zu Buildroot gibt es auch eine Yocto-basierte Umgebung. Wir bieten das Linux BSP fsimx6sx-Y2020.03 an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, wayland-weston, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Beide BSPs beinhaltet die von F&S angepassten Quelltextpakete von U-Boot (2021.04), Linux-Kernel (basierend auf 5.15.131) und Buildroot (2023.02.06) oder Yocto (4.0). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet auch eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 36 zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

➜ Mehr Informationen über das neue Buildroot Release B2024.01
➜ Mehr Informationen über das neue YOCTO Release Y2020.03



Windows Embedded Lifetime

Feature Available until  End of Mainstream Support End of Extended Support
Windows Embedded Compact 2013 31.05.2028  10.09.2018 10.10.2023
Windows Embedded Compact 7 28.02.2026  12.04.2016 13.04.2021
Windows CE 6.0 28.02.2022  09.04.2013 10.04.2018

Windows Embedded Compact 7/2013

Das hochflexible harte Echtzeitbetriebsystem bietet Kernel, Schnittstellentreiber, Bootloader und nutzt alle Features einer modernen ARM CPU wie ARMv7 THUMB2 Befehlssatz oder NEON Coprozessor.
Fertige Images und das BSP finden Sie in unserem Downloadbereich.
Die Entwicklung erfolgt mit den aktuellen Microsoft Tools wie Visual Studio 2015 (C, C++, C# oder VB.NET) und Expression Blend 5.
Schnittstellen wie z.B. I²C, CAN oder SPI können auf die gleiche Weise wie eine RS232 Schnittstelle verwendet werden.
Mithilfe von XAML for Windows Embedded trennen Sie Visualisierung und Programm auf einfache Weise.
Auch unter Compact 7/2013 steht Ihnen unser FailSafe Flash File System F3S zur Verfügung.

Windows Embedded Features for i.MX6

General

Feature Description i.MX6 WEC 2013
.NET Support Library to easily access DIO, CAN, I²C and SPI from .NET Compact Framework ✔ ✔
AnalogIn Stream driver to easily access the analog inputs ✔ ✔
Audio Codec Support for Microphone, LineIn and LineOut.
Implements Mixer interface and special F&S mixer control panel applet to easily change settings.		 ✔ ✔
BusEnum2 Support for asynchronous loading of drivers. Use events to start loading of drivers.  ✔ ✔
Broadcast Stream driver
Boards can be easily identified and configured over LAN connection		 ✔ ✔
CAN Stream driver to easily access CAN interface. Special tool suit to generate traffic or check communication. ✔ ✔
Digital I/O  Stream driver to configure pins as input, output or interrupt.
Possibility to adjust drive strength or enable/disable internal pull-up or pull-down. Settings can be stored pin registry.		 ✔ ✔
Display Display driver can be configured by registry settings without modifying operating system. ✔ ✔
Display Multi-Monitor Support
Adjustable by registry		 ✔  ✔
Display 2D software acceleration using NEON co-processor
Multiple overlays with alpha blending 		 ✔ ✔
Display 2D hardware acceleration
3D OpenGL ES 1.1 and 2.0 hardware acceleration
Multiple overlays with alpha blending
Multiple monitor support (incl. 2D acceleration and Video support)		 ✔  ✔
Firmware Update Software to update Bootloader and/or operating system from running operating system. ✔ ✔
Software Update Program to update application and registry settings from USB stick, SD card or other source.
Includes automatic detection. Can incorporate with Firmware Update		 ✔ ✔
I²C Stream driver
Support for hardware I²C controller (NI2C)
Support for using GPIOs as I²C (I²C)		 ✔ ✔
Keyboard Support for German 0407, Spanish 040A, French 040C, Italy 0410 and English 0409
Matrix keyboard support: Use IO pins for keyboard		 ✔ ✔
SPI Stream driver
Support for hardware SPI controller		 ✔ ✔
Touch Resistive touch driver with virtual key support - Capacitive touch driver for ATMEL EDT and others
Extended USB mouse driver to accept absolute coordinates		 ✔ ✔
USB Host EHCI and OHCI driver ✔ ✔
USB Device   ✔ ✔
KBDHID Extended MS kbdhid - Support for all keys on the keyboard ✔ ✔
MOUTOUCHHID Support for absolute coordinates ✔ ✔
Power Management Support for screen saver and touch activation ✔ ✔
PWM Stream driver ✔ ✔
Video Streaming Filter framework for streaming video over HTTP ✔ ✔
VoIP Voice over IP sample solution ✔

File System

Feature Description i.MX6 WEC 2013
F&S BinFS Bug fixed BinFS file system for XIP images ✔ ✔
F3S F&S Secure Flash File System
Optimized throughput on all file operations
Wear-Leveling strategies to reduce flash abrasion (including Garbage Collector)
Transaction-based concept already cooperates with a lot of applications  		 ✔ ✔
Filesystem
Filter Driver		 Used to limit access to file system.
Possible restrictions: Move, Delete, Rename		 ✔ ✔
FAT/TFAT Microsoft Windows Embedded FAT/TFAT solution. ✔ ✔
NAND Driver 16 bit hardware ECC   ✔

Services

Feature Description i.MX6 WEC 2013
Telnet Server Enabled by default. Easy access to command shell. ✔ ✔
FTP Server   ✔ ✔
HTTPD Server Use device as web server. Create ISAPI extensions in C/C++. HTTPD DirectShow stream filter (i.e. camera) ✔ ✔
OpenSSH Offers SSH server functionality for Windows Embedded. Based on OpenSSH
SFTP
SCP
SMTP		 ✔ ✔
SSH SCP/SFTP server SSH Library (also used from SMTP).  ✔ ✔
SMTP SMTP library to send EMail ✔ ✔

Tools

Feature Description i.MX6 WEC 2013
Bootscreen Showing custom image during boot. ✔ ✔
Control Panel Standard Windows Embedded Control Panel with additional tools. ✔ ✔
CE Remote Display Driver and application to access desktop of device remotely. ✔ ✔
ndcucfg Command line configuration tool.
Can be used locally, over Telnet connection and over serial connection.
Registry editing
Reading/writing of boot loaders and splash screen
User administration
Certificate administration
....
Usage:
* Can be used in own applications as DLL.
* As a command line tool from telnet or serial debug console		 ✔ ✔
Update tool Update of boot loader
Update on WinCE image
Registry changes
Update of user application
Runs from SD/USB/LAN		 ✔ ✔
F&S 2D control utility Control panel applet
Change 2D acceleration on the fly		 ✔ ✔
F&S Board Config Control panel applet
Check hardware revision, version of boot loader, version of WinCE image and much more.
Change system startup and registry.		 ✔ ✔
F&S Audio Mixer Control panel applet
Change audio features like volume, bass, treble, input ...		 ✔ ✔
F&S SSH/SMTP control utility Control panel applet
Start stop SSHD service
Send test EMail by SMTP		 ✔ ✔
F&S USB Loader Uses USB device connection to update Bootloader, operating system, boot screen, configuration information, partition information.
Can be used to update software or to automate production.		 ✔ ✔
F&S Mfg Tool Modified NXP Tool for board bring up and software installation ✔ ✔

PicoCOMA9X - Product Flyer


PicoCOMA9X - Hardware


PicoCOMA9X - Linux


PicoCOMA9X - Windows Embedded CE/Compact


PicoCOMA9X - FreeRTOS


PicoCOMA9X - Display

Varianten

PicoCOMA9X TOP LIN PCOMA9X-V2-LIN
NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 1x Ethernet, 1x CAN, Audio, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Linux (Buildroot/Yocto), FreeRTOS
Bestellnr.: PCOMA9X-V2-LIN		 Anfrage
PicoCOMA9X TOP WCE PCOMA9X-V2-W13/WEC7
NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 1x Ethernet, 1x CAN, Audio, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Windows Embedded Compact 2013 oder 7, FreeRTOS
Bestellnr.: PCOMA9X-V2-W13/WEC7		 Anfrage
PicoCOMA9X TOP LIN PCOMA9X-V3-LIN
NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Ethernet, 1x CAN, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Linux (Buildroot/Yocto), FreeRTOS
Bestellnr.: PCOMA9X-V3-LIN		 Anfrage
PicoCOMA9X TOP WCE PCOMA9X-V3-W13
NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Ethernet, 1x CAN, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Windows Embedded Compact 2013, FreeRTOS
Bestellnr.: PCOMA9X-V3-W13		 Anfrage
PicoCOMA9X TOP LIN PCOMA9X-V3I-LIN
NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Ethernet, 1x CAN, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Linux (Buildroot/Yocto), FreeRTOS
Bestellnr.: PCOMA9X-V3I-LIN		 Anfrage
PicoCOMA9X TOP WCE PCOMA9X-V3I-W13
NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Ethernet, 1x CAN, Touch, RGB, -40°C - +85°C, 3.3V Versorgung, Windows Embedded Compact 2013, FreeRTOS
Bestellnr.: PCOMA9X-V3I-W13		 Anfrage

Starterkits

PCOMA9X SINTF BOT OBLIQUE Starterkit PicoCOMA9X Linux
PicoCOMA9X-V2-LIN, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCOMA9X-SKIT-LIN		 360,- €

PCOMA9X SINTF BOT OBLIQUE Starterkit PicoCOMA9X Windows
PicoCOMA9X-V2-W13/WEC7, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCOMA9X-SKIT-W13		 360,- €


Software

software accessory Software .NET Treiber
Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++.
Bestellnr.: WCE-DOTNET		 500,- €

software accessory UpDate Software
Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card.
Bestellnr.: WCE-UPDATE		 500,- €

software accessory Boot Screen
Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an.
Bestellnr.: WCE-BOOTSCREEN		 500,- €

software accessory Custom Kernel
Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden.
Bestellnr.: WCE-CUSTIMAGE		 500,- €

software accessory Failsafe Flash Filesystem (F3S)
Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen.
Bestellnr.: WCE-F3S		 1,000,- €

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Windows)
Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board.

Bestellnr.: EW-SW-RGB-LVDS-Windows		 500,- €


Display und Displaykit

ET070080 B.LCD.15 Display 7" RGB Display mit resistivem Touch
7" TFT (800x480) EDT ET070080DH6
Bestellnr.: B.LCD.15		 120,- €

armStone efus RGB Kit Displaykit RGB
7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel.
Bestellnr.: NDCU-ADP/TFT-KIT		 170,- €


Touch-Kit

resistive Touch Kit Resistives Touch Kit
Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse.
Bestellnr.: SINTF-ADP-RESTOUCH		 35,- €


Kabel

B.MKAB.23 40poliges Filmkabel
Filmkabel, A40pol., 0,5mm, l=200mm für Displays
Zum Anschluss des 7" EDT Displays (B.LCD.15)
Bestellnr.: B.MKAB.23		 10,- €


Adapter

I2C Extension I2C Erweiterung
Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen.
Bestellnr.: NDCU-ADP/I2C		 80,- €

JTAG Debug Adapter JTAG Debug Adapter
Ermöglicht die Programmierung des Cortex-M4.
Bestellnr.: ADP-CMSIS		 69,- €

Adapter RGB to DVI NetDCU/ PicoCOM DVI Adapter
Zum Anschluss der NetDCUA5/ PicoCOMA5/A9X an einen DVI/ HDMI Monitor.
Bestellnr.: ADP-RGB2DVI		 50,- €


Workshops

linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage

Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €


Für Industrie und Medizin Cortex-A9 + Cortex-M4

Für Industrie und Medizin

Die PicoCOMA9X ist das leistungsstärkste Modul in der PicoCOM Formfaktor. Der PicoCOM Formfaktor ist perfekt geeignet für Applikationen in der Medizin oder Industrie mit kompaktem Aufbau.
Mit 40 x 50mm findet eine PicoCOM auch in einem Hutschienengehäuse Platz.

Leistungsstark dank Cortex-A9 & Cortex-M4 CPU

Die PicoCOMA9X basiert auf einem NXP Applikationsprozessor der sehr erfolgreichen i.MX 6 Serie und beinhaltet sowohl einen Cortex®-A9 Kern, als auch einen Cortex®-M4 Kern. In Kombination mit dem NEON Koprozessor können auch anspruchsvolle Aufgaben realisiert warden.

Mit dem SoloX hat NXP einen weiteren Applikationsprozessor zu seinem Portfolio hinzugefügt, welcher asymmetrisches Multiprocessing unterstützt. Beide Kerne (A9+M4) sind mit der internen Busstruktur verbunden und haben die Möglichkeit auf alle Peripherien zuzugreifen.
Im Vergleich zu Vybrid, verfügt der SoloX über einen Resource Domain Controller. So fällt es leichter, den Speicher, oder verschiedene Peripherien voneinander zu schützen.

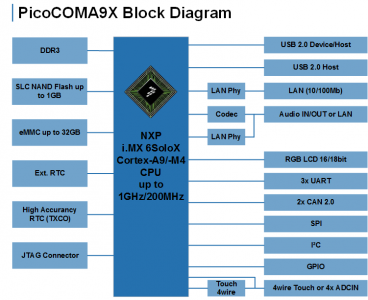

Folgende Schnittstellen werden angeboten: Ethernet, 2x Seriell, USB 2.0 Host, USB 2.0 Device, I²C, SPI, CAN2.0, I/ O, Audio (Line IN/OUT), SD Card und Touch Panel (resistiv und kapazitiv).

Ein wichtiger Punkt war, die vielen Standardschnittstellen komfortabel in das Betriebssystem zu integrieren. Aufgrund dessen kann der User seine Arbeit mit der Software ohne tiefer gehendes Hardwarewissen ausführen.

Natürlich bietet die PicoCOMA9X auch eine flexible Displayschnittstelle, um gängigen TFTs (bis XGA 1024x768) anschließen zu können.

Die PicoCOMA9X kann mit bis zu 512Mbyte DRAM und mit bis zu 512MByte Flash ausgerüstet werden.

Einfaches Upgrade

Versorgt wird die PicoCOMA9X mit 3.3V (~ 1 Watt). Über einen robusten 80pol Steckverbinder wird sie auf das Basisboard der Kundenapplikation aufgesteckt. Für alle Schnittstellen stehen Treiber zur Verfügung. Die Benutzung des Moduls ist sehr einfach. Alle PicoCOM Boards sind weitgehend kompatibel und verwenden den gleichen robusten 80pol Steckverbinder. Dies macht den Wechsel zu einem anderen Board sehr einfach.

Support

Telefon: +49 711 123722 0

Info: info@fs-net.de
Verkauf: sales@fs-net.de
Kunden-Support: support@fs-net.de
Webmaster: webmaster@fs-net.de

LinkedIn icon youtube icon twitter icon maps icon email icon

Anschrift

F&S Elektronik Systeme GmbH
Untere Waldplätze 23
70569 Stuttgart - Germany

Contact us

Datenschutzerklärung |  Disclaimer |  Impressum |  AGB |  Bestellhinweise
