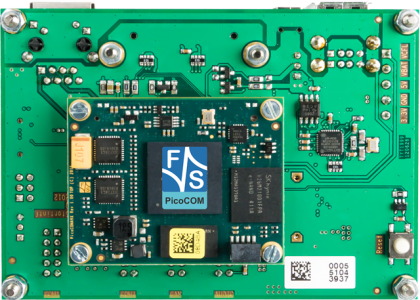

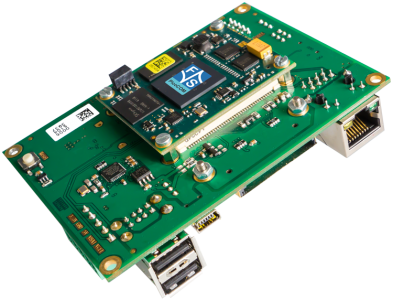

Starterkit PicoCOMA9X Linux

PCOMA9X-V2-LIN
NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 1x Ethernet, 1x CAN, Audio, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Linux (Buildroot/Yocto), FreeRTOS
Bestellnr.: PCOMA9X-V2-LIN

PicoCOMA5/A9X/A7 Basisboard
Bietet Anschlussmöglichkeiten für Ethernet, USB Host, USB Device, 2x RS232, SD Karte, I²C, SPI, Audio (Line In, Line Out) und E/A-Ports.
Bestellnr.: PCOM4-SKIT-FERT1

7" RGB Display mit resistivem Touch
7" TFT (800x480) EDT ET070080DH6
Bestellnr.: B.LCD.15

Kabelkit

Bestellnr.: SINTF-CABKIT

Software

	Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS	500,- €
	Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW	700,- €
	Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux	1,000,- €

Display und Displaykit

	7" RGB Display mit resistivem Touch 7" TFT (800x480) EDT ET070080DH6 Bestellnr.: B.LCD.15	120,- €
	Displaykit RGB 7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel. Bestellnr.: NDCU-ADP/TFT-KIT	170,- €

Touch-Kit

Resistives Touch Kit
Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse.
Bestellnr.: SINTF-ADP-RESTOUCH

35,- €

Kabel

40poliges Filmkabel
Filmkabel, A40pol., 0,5mm, l=200mm für Displays
Zum Anschluss des 7" EDT Displays (B.LCD.15)
Bestellnr.: B.MKAB.23

10,- €

Adapter

	I2C Erweiterung Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen. Bestellnr.: NDCU-ADP/I2C	80,- €
	JTAG Debug Adapter Ermöglicht die Programmierung des Cortex-M4. Bestellnr.: ADP-CMSIS	69,- €
	NetDCU/ PicoCOM DVI Adapter Zum Anschluss der NetDCUA5/ PicoCOMA5/A9X an einen DVI/ HDMI Monitor. Bestellnr.: ADP-RGB2DVI	50,- €

Workshops

	Secure Boot as a Package Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software. Bestellnr.: WS-SBP	500,- €
	Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1	Anfrage

Sonstiges

USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1

20,- €

	Starterkit PicoCOMA9X Windows PicoCOMA9X-V2-W13/WEC7, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCOMA9X-SKIT-W13	360,- €
	Starterkit PicoCOMA9X Linux PicoCOMA9X-V2-LIN, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCOMA9X-SKIT-LIN	360,- €

Software

	Software .NET Treiber Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++. Bestellnr.: WCE-DOTNET	500,- €
	UpDate Software Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card. Bestellnr.: WCE-UPDATE	500,- €
	Boot Screen Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an. Bestellnr.: WCE-BOOTSCREEN	500,- €
	Custom Kernel Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden. Bestellnr.: WCE-CUSTIMAGE	500,- €
	Failsafe Flash Filesystem (F3S) Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen. Bestellnr.: WCE-F3S	1,000,- €
	Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS	500,- €
	Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW	700,- €
	Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux	1,000,- €
	Display Anpassung (RGB oder LVDS Display unter Windows) Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board. Bestellnr.: EW-SW-RGB-LVDS-Windows	500,- €

Display und Displaykit

	7" RGB Display mit resistivem Touch 7" TFT (800x480) EDT ET070080DH6 Bestellnr.: B.LCD.15	120,- €
	Displaykit RGB 7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel. Bestellnr.: NDCU-ADP/TFT-KIT	170,- €

Touch-Kit

Resistives Touch Kit
Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse.
Bestellnr.: SINTF-ADP-RESTOUCH

35,- €

Kabel

40poliges Filmkabel
Filmkabel, A40pol., 0,5mm, l=200mm für Displays
Zum Anschluss des 7" EDT Displays (B.LCD.15)
Bestellnr.: B.MKAB.23

10,- €

Adapter

	I2C Erweiterung Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen. Bestellnr.: NDCU-ADP/I2C	80,- €
	JTAG Debug Adapter Ermöglicht die Programmierung des Cortex-M4. Bestellnr.: ADP-CMSIS	69,- €
	NetDCU/ PicoCOM DVI Adapter Zum Anschluss der NetDCUA5/ PicoCOMA5/A9X an einen DVI/ HDMI Monitor. Bestellnr.: ADP-RGB2DVI	50,- €

Workshops

	Secure Boot as a Package Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software. Bestellnr.: WS-SBP	500,- €
	Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1	Anfrage

Sonstiges

USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1

20,- €

Varianten

	PCOMA9X-V1-W13 NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 256MB RAM, 256MB Flash, 1x Ethernet, 1x CAN, RGB, 0°C - +70°C, 3.3V Versorgung, Windows Embedded Compact 2013, MQX Bestellnr.: PCOMA9X-V1-W13	Anfrage
	PCOMA9X-V2-W13/WEC7 NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 1x Ethernet, 1x CAN, Audio, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Windows Embedded Compact 2013 oder 7, FreeRTOS Bestellnr.: PCOMA9X-V2-W13/WEC7	Anfrage
	PCOMA9X-V2-LIN NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 1x Ethernet, 1x CAN, Audio, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Linux (Buildroot/Yocto), FreeRTOS Bestellnr.: PCOMA9X-V2-LIN	Anfrage
	PCOMA9X-V3-W13 NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Ethernet, 1x CAN, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Windows Embedded Compact 2013, FreeRTOS Bestellnr.: PCOMA9X-V3-W13	Anfrage
	PCOMA9X-V3-LIN NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Ethernet, 1x CAN, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Linux (Buildroot/Yocto), FreeRTOS Bestellnr.: PCOMA9X-V3-LIN	Anfrage
	PCOMA9X-V3I-W13 NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Ethernet, 1x CAN, Touch, RGB, -40°C - +85°C, 3.3V Versorgung, Windows Embedded Compact 2013, FreeRTOS Bestellnr.: PCOMA9X-V3I-W13	Anfrage
	PCOMA9X-V3I-LIN NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Ethernet, 1x CAN, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Linux (Buildroot/Yocto), FreeRTOS Bestellnr.: PCOMA9X-V3I-LIN	Anfrage

Starterkit

	Starterkit PicoCOMA9X Windows PicoCOMA9X-V2-W13/WEC7, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCOMA9X-SKIT-W13	360,- €
	Starterkit PicoCOMA9X Linux PicoCOMA9X-V2-LIN, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCOMA9X-SKIT-LIN	360,- €

Buildroot und Yocto

Das Linux-BSP "fsimx6sx-B2024.01" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt oder Wayland/Weston, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.

Alternativ zu Buildroot gibt es auch eine Yocto-basierte Umgebung. Wir bieten das Linux BSP fsimx6sx-Y2024.12 an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, wayland-weston, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Beide BSPs beinhaltet die von F&S angepassten Quelltextpakete von U-Boot (2021.04), Linux-Kernel (basierend auf 5.15) und Buildroot (2023.02.06) oder Yocto (4.0). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet auch eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 36 zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

➜ Mehr Informationen über das neue Buildroot Release B2024.01
➜ Mehr Informationen über das neue YOCTO Release Y2024.12

Windows Embedded Lifetime

Feature	Available until	End of Mainstream Support	End of Extended Support
Windows Embedded Compact 2013	31.05.2028	10.09.2018	10.10.2023
Windows Embedded Compact 7	28.02.2026	12.04.2016	13.04.2021
Windows CE 6.0	28.02.2022	09.04.2013	10.04.2018

Windows Embedded Compact 7/2013

Das hochflexible harte Echtzeitbetriebsystem bietet Kernel, Schnittstellentreiber, Bootloader und nutzt alle Features einer modernen ARM CPU wie ARMv7 THUMB2 Befehlssatz oder NEON Coprozessor.
Fertige Images und das BSP finden Sie in unserem Downloadbereich.
Die Entwicklung erfolgt mit den aktuellen Microsoft Tools wie Visual Studio 2015 (C, C++, C# oder VB.NET) und Expression Blend 5.
Schnittstellen wie z.B. I²C, CAN oder SPI können auf die gleiche Weise wie eine RS232 Schnittstelle verwendet werden.
Mithilfe von XAML for Windows Embedded trennen Sie Visualisierung und Programm auf einfache Weise.
Auch unter Compact 7/2013 steht Ihnen unser FailSafe Flash File System F3S zur Verfügung.

Windows Embedded Features for i.MX6

General

Feature	Description	i.MX6	WEC 2013
.NET Support	Library to easily access DIO, CAN, I²C and SPI from .NET Compact Framework	✔	✔
AnalogIn	Stream driver to easily access the analog inputs	✔	✔
Audio Codec	Support for Microphone, LineIn and LineOut. Implements Mixer interface and special F&S mixer control panel applet to easily change settings.	✔	✔
BusEnum2	Support for asynchronous loading of drivers. Use events to start loading of drivers.	✔	✔
Broadcast	Stream driver Boards can be easily identified and configured over LAN connection	✔	✔
CAN	Stream driver to easily access CAN interface. Special tool suit to generate traffic or check communication.	✔	✔
Digital I/O	Stream driver to configure pins as input, output or interrupt. Possibility to adjust drive strength or enable/disable internal pull-up or pull-down. Settings can be stored pin registry.	✔	✔
Display	Display driver can be configured by registry settings without modifying operating system.	✔	✔
Display	Multi-Monitor Support Adjustable by registry	✔	✔
Display	2D software acceleration using NEON co-processor Multiple overlays with alpha blending	✔	✔
Display	2D hardware acceleration 3D OpenGL ES 1.1 and 2.0 hardware acceleration Multiple overlays with alpha blending Multiple monitor support (incl. 2D acceleration and Video support)	✔	✔
Firmware Update	Software to update Bootloader and/or operating system from running operating system.	✔	✔
Software Update	Program to update application and registry settings from USB stick, SD card or other source. Includes automatic detection. Can incorporate with Firmware Update	✔	✔
I²C	Stream driver Support for hardware I²C controller (NI2C) Support for using GPIOs as I²C (I²C)	✔	✔
Keyboard	Support for German 0407, Spanish 040A, French 040C, Italy 0410 and English 0409 Matrix keyboard support: Use IO pins for keyboard	✔	✔
SPI	Stream driver Support for hardware SPI controller	✔	✔
Touch	Resistive touch driver with virtual key support - Capacitive touch driver for ATMEL EDT and others Extended USB mouse driver to accept absolute coordinates	✔	✔
USB Host	EHCI and OHCI driver	✔	✔
USB Device		✔	✔
KBDHID	Extended MS kbdhid - Support for all keys on the keyboard	✔	✔
MOUTOUCHHID	Support for absolute coordinates	✔	✔
Power Management	Support for screen saver and touch activation	✔	✔
PWM	Stream driver	✔	✔
Video Streaming	Filter framework for streaming video over HTTP	✔	✔
VoIP	Voice over IP sample solution	✔

File System

Feature	Description	i.MX6	WEC 2013
F&S BinFS	Bug fixed BinFS file system for XIP images	✔	✔
F3S	F&S Secure Flash File System Optimized throughput on all file operations Wear-Leveling strategies to reduce flash abrasion (including Garbage Collector) Transaction-based concept already cooperates with a lot of applications	✔	✔
Filesystem Filter Driver	Used to limit access to file system. Possible restrictions: Move, Delete, Rename	✔	✔
FAT/TFAT	Microsoft Windows Embedded FAT/TFAT solution.	✔	✔
NAND Driver	16 bit hardware ECC		✔

Services

Feature	Description	i.MX6	WEC 2013
Telnet Server	Enabled by default. Easy access to command shell.	✔	✔
FTP Server		✔	✔
HTTPD Server	Use device as web server. Create ISAPI extensions in C/C++. HTTPD DirectShow stream filter (i.e. camera)	✔	✔
OpenSSH	Offers SSH server functionality for Windows Embedded. Based on OpenSSH SFTP SCP SMTP	✔	✔
SSH SCP/SFTP server	SSH Library (also used from SMTP).	✔	✔
SMTP	SMTP library to send EMail	✔	✔

Tools

Feature	Description	i.MX6	WEC 2013
Bootscreen	Showing custom image during boot.	✔	✔
Control Panel	Standard Windows Embedded Control Panel with additional tools.	✔	✔
CE Remote Display	Driver and application to access desktop of device remotely.	✔	✔
ndcucfg	Command line configuration tool. Can be used locally, over Telnet connection and over serial connection. Registry editing Reading/writing of boot loaders and splash screen User administration Certificate administration .... Usage: * Can be used in own applications as DLL. * As a command line tool from telnet or serial debug console	✔	✔
Update tool	Update of boot loader Update on WinCE image Registry changes Update of user application Runs from SD/USB/LAN	✔	✔
F&S 2D control utility	Control panel applet Change 2D acceleration on the fly	✔	✔
F&S Board Config	Control panel applet Check hardware revision, version of boot loader, version of WinCE image and much more. Change system startup and registry.	✔	✔
F&S Audio Mixer	Control panel applet Change audio features like volume, bass, treble, input ...	✔	✔
F&S SSH/SMTP control utility	Control panel applet Start stop SSHD service Send test EMail by SMTP	✔	✔
F&S USB Loader	Uses USB device connection to update Bootloader, operating system, boot screen, configuration information, partition information. Can be used to update software or to automate production.	✔	✔
F&S Mfg Tool	Modified NXP Tool for board bring up and software installation	✔	✔

PicoCOMA9X - Product Flyer

English (917 KB, pdf) - 19.10.2020
Customer Specific Boards (93 KB, pdf) - 20.09.2017

PicoCOMA9X - Hardware

PicoCOMA9X Hardware Documentation (953 KB, pdf) - 07.09.2021
PicoCOMA9X Starterkit Hardware Documentation (422 KB, pdf) - 23.01.2015
Starterkit Circuit (74 KB, pdf) - 18.01.2012
Starterkit Mounting (80 KB, pdf) - 01.12.2008
Starterkit Bill of Material (7.8 KB, pdf) - 08.06.2009
3D Step Model (24 MB, zip) - 28.02.2017

PicoCOMA9X - Linux

Advice for Linux on PC (2 MB, pdf) - 10.01.2018
PicoCOMA9X Linux First Steps (2 MB, pdf) - 01.02.2024
GPIO Reference Card (85 KB, pdf) - 05.12.2016
Quickstart with FS Development Machine (1 MB, pdf) - 06.05.2020
F&S Secure Boot (534 KB, pdf) - 19.03.2020
Application Development with Eclipse (2.4 MB, pdf) - 18.10.2022
Application Development with Crank (485 KB, pdf) - 28.07.2022
Application Development with QT (2.1 MB, pdf) - 16.01.2024
Steps Required For Creating A Progress Bar In Linux (473 KB, pdf) - 12.07.2019
Linux on F&S Boards (2.9 MB, pdf) - 20.12.2023
Mono on F&S Boards (2.6 MB, pdf) - 17.11.2023
DOTNET on F&S Boards (1.1 MB, pdf) - 19.06.2024
Visual Studio Code C/C++ Application Development (455 KB, pdf) - 29.05.2024

PicoCOMA9X - Windows Embedded CE/Compact

PicoCOMA9X First Steps
i.MX6 Device Driver (4.6 MB, pdf) - 02.03.2021
CAN Device Driver (967 KB, pdf) - 23.03.2015
I2C Device Drivers I2C+NI2C (393 KB, pdf) - 13.01.2017
Native SPI Device Driver (2.2 MB, pdf) - 13.03.2013
FTP Server Configuration (15 KB, pdf) - 30.12.2004
TCP/IP Parameter (37 KB, pdf) - 30.12.2004

PicoCOMA9X - FreeRTOS

Documentation (1.3 MB, pdf) - 20.12.2019

PicoCOMA9X - Display

Display - Pin Assignment (1.5 MB, pdf) - 07.03.2012
Display Settings from Datasheet (11 KB, pdf) - 19.11.2009
Display - Drivers

- LMT-101-9AL-PSA1U, 1280x800 Pixel (731 bytes, txt) - 21.07.2016
CHIMEI

CHIMEI G070Y2, 800x480 Pixel (754 bytes, txt) - 09.02.2016
CHIMEI G070Y2, 800x480 Pixel (1.6 KB, txt) - 13.04.2016

EDT ET043000DH6, 480x272 Pixel (752 bytes, txt) - 04.03.2016
EDT ET070080DH6, 800x480 Pixel (721 bytes, txt) - 29.09.2015
EDT ETM043005BDK6, 480x272 Pixel (754 bytes, txt) - 16.03.2016
EDT ETM070001ADH6, 800x480 Pixel (810 bytes, txt) - 04.08.2016
EDT ET070081ADH6, 800x480 Pixel (728 bytes, txt) - 25.05.2016
EDT ETML10100ADH6, 1024x600 Pixel (763 bytes, txt) - 04.08.2016
EDT ETML101001DKA, 1280x800 Pixel (761 bytes, txt) - 04.08.2016
EDT ETML121000DHA, 1280x800 Pixel (761 bytes, txt) - 04.08.2016
EDT ETMV570G2DHU_, 640x480 Pixel (792 bytes, txt) - 13.05.2016

Endrich

Endrich MI0430PT-50, 480x272 Pixel (1.5 KB, txt) - 26.11.2015
Endrich MI0570ET-53, 800x480 Pixel (1.5 KB, txt) - 04.08.2016
Endrich MI0570ET-53, 640x480 Pixel (1.5 KB, txt) - 04.08.2016
Endrich MI0700AJT-5X, 800x480 Pixel (1.5 KB, txt) - 27.11.2015
Endrich MI0700B1T, 800x480 Pixel (692 bytes, txt) - 04.08.2016
Endrich MI0700S4T-50, 800x480 Pixel (1.5 KB, txt) - 26.11.2015

Evervision

Evervision VGG644804-6UFLWE, 640x480 Pixel (738 bytes, txt) - 04.08.2016
Evervision VGG804806, 800x480 Pixel (762 bytes, txt) - 07.08.2015
Evervision VGG804807, 800x480 Pixel (808 bytes, txt) - 17.11.2014

InnoLux

InnoLux G057VGE, 640x480 Pixel (752 bytes, txt) - 04.07.2014
InnoLux G065VN01, 640x480 Pixel (753 bytes, txt) - 08.04.2015

KOE TX09D200-VM0BAA, 640x240 Pixel (758 bytes, txt) - 04.08.2016
KOE TX14D11VM1, 320x240 Pixel (788 bytes, txt) - 04.08.2016
KOE TX14D14VM1BPB, 640x480 Pixel (727 bytes, txt) - 13.05.2016
KOE TX16D20, 640x240 Pixel (758 bytes, txt) - 04.08.2016
KOE TX23D200VMOCPA, 800x480 Pixel (734 bytes, txt) - 04.08.2016
KOE TX23D38VMOCPA, 800x480 Pixel (774 bytes, txt) - 04.08.2016

M101NWWB

M101NWWB R3, 1280x800 Pixel (766 bytes, txt) - 23.07.2015

SEP T056640480-AOTMC, 640x480 Pixel (735 bytes, txt) - 04.08.2016

SGD GKVGC1MNDK2A0, 1280x800 Pixel (825 bytes, txt) - 10.03.2015
SGD GVTSA4TNBL4E0, 800x600 Pixel (752 bytes, txt) - 31.10.2014
SGD GVTV57SNAD1E0, 640x480 Pixel (753 bytes, txt) - 17.02.2015
SGD GVTW70CAG2C0, 800x480 Pixel (759 bytes, txt) - 16.04.2016
SGD GVTW70SNAG2E0, 800x480 Pixel (754 bytes, txt) - 17.02.2015

URT UMOH9113MD-5T, 1280x800 Pixel (732 bytes, txt) - 04.08.2016

chefree

chefree CH057DLCL, 640x480 Pixel (768 bytes, txt) - 04.08.2016

Varianten

	PCOMA9X-V1-W13 NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 256MB RAM, 256MB Flash, 1x Ethernet, 1x CAN, RGB, 0°C - +70°C, 3.3V Versorgung, Windows Embedded Compact 2013, MQX Bestellnr.: PCOMA9X-V1-W13	Anfrage
	PCOMA9X-V2-W13/WEC7 NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 1x Ethernet, 1x CAN, Audio, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Windows Embedded Compact 2013 oder 7, FreeRTOS Bestellnr.: PCOMA9X-V2-W13/WEC7	Anfrage
	PCOMA9X-V2-LIN NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 1x Ethernet, 1x CAN, Audio, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Linux (Buildroot/Yocto), FreeRTOS Bestellnr.: PCOMA9X-V2-LIN	Anfrage
	PCOMA9X-V3-W13 NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Ethernet, 1x CAN, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Windows Embedded Compact 2013, FreeRTOS Bestellnr.: PCOMA9X-V3-W13	Anfrage
	PCOMA9X-V3-LIN NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Ethernet, 1x CAN, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Linux (Buildroot/Yocto), FreeRTOS Bestellnr.: PCOMA9X-V3-LIN	Anfrage
	PCOMA9X-V3I-W13 NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Ethernet, 1x CAN, Touch, RGB, -40°C - +85°C, 3.3V Versorgung, Windows Embedded Compact 2013, FreeRTOS Bestellnr.: PCOMA9X-V3I-W13	Anfrage
	PCOMA9X-V3I-LIN NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Ethernet, 1x CAN, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Linux (Buildroot/Yocto), FreeRTOS Bestellnr.: PCOMA9X-V3I-LIN	Anfrage

Starterkit

	Starterkit PicoCOMA9X Windows PicoCOMA9X-V2-W13/WEC7, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCOMA9X-SKIT-W13	360,- €
	Starterkit PicoCOMA9X Linux PicoCOMA9X-V2-LIN, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCOMA9X-SKIT-LIN	360,- €

Link zum Forum

Support finden Sie jederzeit in unserem Forum.

Aktuelle Beiträge

03 Apr, 15:54	How far along is Linux v6.6.x for PicoCores?
03 Apr, 15:52	F&S i.MX8M-Mini Yocto Pre Release 2025.04 (fsimx8mm-Y2025.04-pre)
03 Apr, 11:23	Custom variant for PicoCoreMX6ULL100
01 Apr, 11:37	Phy link never came up / pcie failed with error -110
01 Apr, 11:35	F&S i.MX8M-Plus Yocto Pre-Release 2025.03 (fsimx8mp-Y2025.03-pre)
24 Mar, 13:17	WEC 2013 Firewall FWS0: How to make service start automatically
24 Mar, 11:24	Touch
18 Mar, 08:32	Unable to build u-boot for PicoCore™MX8MM
11 Mar, 11:43	EDMA SAI1 error
10 Mar, 09:50	UBIFS "Corrupt empty space": Handling of 0-bits in empty NAND pages

Starterkit PicoCOMA9X Linux

Support

Anschrift
