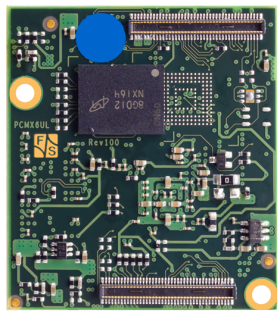

PicoCore™MX6UL

Computer On Module mit NXP i.MX 6ULL CPU

Für den Start in die Entwicklung empfehlen wir

Starterkit PicoCore™MX6UL Linux
  240,- €
ohne MWSt.

PicoCore™MX6UL-V3-LIN, Basisboard, Kabelkit, Zugangsdaten zu Dokumentation und Software


Starterkit 2 PicoCore™MX6UL Linux
  360,- €
ohne MWSt.

PicoCore™MX6UL-V3-LIN, Basisboard, 7" RGB Display, Kabelkit, Zugangsdaten zu Dokumentation und Software

PicoCore™MX6UL
Status Produktion
CPU
Typ NXP i.MX 6ULL
Kern ARM Cortex-A7
Anzahl der Kerne 1
Frequenz max. 900MHz
L2-Cache 128KB
Betriebssystem
Linux Buildroot/ Yocto
(uboot installiert)
Windows auf Anfrage
Speicher
Flash max. 512MB SLC
oder max. 32GB eMMC
RAM max. 1GB DDR3L
Schnittstellen
SD-Karte 1x extern
Ethernet max. 2x
USB Host 1x
USB Device 1x
CAN max. 2x
UART max. 6x
I2C max. 4x
SPI max. 4x
Audio Line In/ Out/ Mic/ Headphone/ I2S
Touch Panel analog resistive und PCAP Touch ext. via I2C
RTC external IC
sonstige Schnittstellen max. 8x PWM,
SPDIF, ESAI,
3x SAI, SSI ADR/ DATA Bus
Display
RGB 24bit
Allgemein
Stromversorgung +3.8V bis 5.5VDC
Leistungsaufnahme 1-2W typ.
Betriebstemperaturbereich 0°C - +70°C
opt. -20°C - +85°C
Größe 35x40mm
(LxB)
Gewicht ~10g
Minimale Verfügbarkeit 2031


PicoCore™MX6UL-V1-LIN PicoCore™MX6UL-V3-LIN PicoCore™MX6UL-V4-LIN
Status Produktion Produktion Produktion
CPU - - -
Typ NXP i.MX 6ULL NXP i.MX 6ULL NXP i.MX 6ULL
Kern ARM Cortex-A7 ARM Cortex-A7 ARM Cortex-A7
Anzahl der Kerne 1 1 1
Frequenz 528MHz 900MHz 900MHz
L2-Cache 128KB 128KB 128KB
Betriebssystem - - -
Linux Buildroot/ Yocto
(uboot installiert)		 Buildroot/ Yocto
(uboot installiert)		 Buildroot/ Yocto
(uboot installiert)
Speicher - - -
Flash 256MB SLC NAND 512MB SLC NAND 4GB eMMC
RAM 256MB 512MB 512MB
Schnittstellen - - -
SD-Karte 1x extern 1x extern 1x extern
Ethernet 1x 2x 100Mbit max. 2x
USB Host 1x 1x 1x
USB Device 1x 1x 1x
CAN max. 2x max. 2x max. 2x
UART max. 6x max. 6x max. 6x
I2C max. 4x max. 4x max. 4x
SPI max. 4x max. 4x max. 4x
Audio I2S Line In/ Out/ Mic/ Headphone Line In/ Out/ Mic/ Headphone
Touch Panel analog resistive und PCAP Touch ext. via I2C analog resistive und PCAP Touch ext. via I2C analog resistive und PCAP Touch ext. via I2C
RTC external IC external IC external IC
sonstige Schnittstellen max. 8x PWM,
SPDIF, ESAI,
3x SAI, SSI ADR/ DATA Bus		 max. 8x PWM,
SPDIF, ESAI,
3x SAI, SSI ADR/ DATA Bus		 max. 8x PWM,
SPDIF, ESAI,
3x SAI, SSI ADR/ DATA Bus
Display - - -
RGB 24bit 24bit 24bit
Allgemein - - -
Stromversorgung +3.8V bis 5.5VDC +3.8V bis 5.5VDC +3.8V bis 5.5VDC
Leistungsaufnahme 1-2W typ. 1-2W typ. 1-2W typ.
Betriebstemperaturbereich 0°C - +70°C
opt. -20°C - +85°C		 0°C - +70°C
opt. -20°C - +85°C		 0°C - +70°C
opt. -20°C - +85°C
Größe 35x40mm
(LxB)		 35x40mm
(LxB)		 35x40mm
(LxB)
Gewicht ~10g ~10g ~10g
Minimale Verfügbarkeit 2031 2031 2031
PicoCore™MX6UL-V1-LIN PicoCore™MX6UL-V3-LIN PicoCore™MX6UL-V4-LIN

PCoreBBRGB PCoreMX6SX OBLIQUE TOP Starterkit PicoCore™MX6UL Linux
PicoCore™MX6UL-V3-LIN, Basisboard, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCoreMX6UL-SKIT-LIN		 240,- €

PCoreBBRGB PCoreMX6SX OBLIQUE TOP Starterkit 2 PicoCore™MX6UL Linux
PicoCore™MX6UL-V3-LIN, Basisboard, 7" RGB Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCoreMX6UL-SKIT2-LIN		 360,- €


Software

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €


Displays und Displaykits

B.LCD.18 7" RGB Display mit PCAP Touch
7" TFT (800x480) Display Endrich MI0700AJT-54CP mit kapazitivem Touch
Bestellnr.: B.LCD.18		 150,- €

armStone efus RGB Kit Displaykit RGB 2
7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel
Bestellnr.: aSt-RGBKIT		 170,- €

KIT TFT 7RGB Displaykit 7" RGB - PCAP Touch
7" Display mit RGB Schnittstelle und kapazitivem Touchpanel, Anschlusskabel (50pol Filmkabel) und Displayadapter.
Bestellnr.: KIT-TFT-7RGB		 210,- €


Touch-Kits

resistive Touch Kit armStoneA9 Resistives Touch Kit 2
Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse.
Bestellnr.: SINTF-ADP-RTI2C		 60,- €

SINTF ADP EDTTOUCH2 PCAP Touch Kit für EDT
Zum Anschluss eines EDT PCAP Touch
Bestellnr.: ADP-EDTTOUCH2		 35,- €


Kabel

B.MKAB.23 50poliges Filmkabel
Kabel für 7" RGB Endrich Display (B.LCD.18)
FFC Kabel, A50pol., pitch=0,5mm, l=200mm
Bestellnr.: B.MKAB.41		 10,- €


Adapter

armStone Adapter DVI armStone™/efus™/PicoCore™ DVI Adapter
Zum Anschluss der armStone™, efus™ oder PicoCore™ an einen DVI/HDMI Monitor.
Bestellnr.: aStone-ADP-DVI		 50,- €


Steckverbinder

b.mbu.2r280ps.3 PicoCore™ 80-poliger Steckverbinder
Geeignet, um die PicoCore™ Module auf dem Baseboard aufzustecken (20 Stück).
Bestellnr.: B.MBU.2R80PS.3		 20,- €


Workshops

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage
linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €


Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

SteelSpacerFamily WA SMSI M2 M2 5 SMD Abstandshalter für PicoCore™
Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück)
Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen.
Bestellnr.: B.MSCHR.22		 70,- €


Buildroot und Yocto

Das Linux-BSP "fsimx6ul-B2023.12" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt oder Wayland/Weston, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.

Alternativ zu Buildroot gibt es auch eine Yocto-basierte Umgebung. Wir bieten das Linux BSP "fsimx6ul-Y2024.03" an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, ewston-wayland, feh, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Beide BSPs beinhalten die von F&S angepassten Quelltextpakete von U-Boot (2021.04), Linux-Kernel (basierend auf 5.15.131/5.15.148) und Buildroot (2023.02.06) oder Yocto (4.0). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet auch eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 36 zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

➜ Mehr Informationen über das neue Buildroot Release B2023.12
➜ Mehr Informationen über das neue YOCTO Release Y2024.03

Entwicklungsstart in unter einer Stunde - F&S Development Machine - Fedora 27


Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir zwei virtuellen Festplatten VHDs zum Download bereit. Eine VHD stellt die Entwicklungsumgebung für alle Boards mit 32 bit CPU bereit, die andere die Entwicklungsumgebung für alle auf 64bit CPU basierenden Boards. Beide VHDs verwenden Fedora 27 als Linux Distribution.

Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.

Für unsere Kunden ist die Maschine kostenlos.

login screen

VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx6, fsimx6sx, fsimx6ul und fsimx7ulp (32 bit CPU) oder fsimx8mm (64 bit CPU).
In der HVD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung (QT5) mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.

qtcreator debugging 400px

Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.

➜ Download F&S Development Machine - Fedora 27
➜ Quickstart Dokumentation

PicoCoreMX6UL - Product Flyer


PicoCoreMX6UL - Linux


PicoCoreMX6UL - Hardware

Varianten

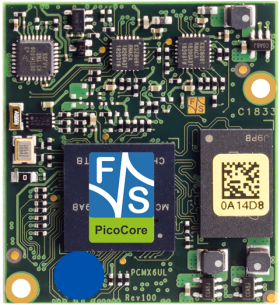

PCoreMX6UL TOP 480px PicoCore™MX6UL-V1-LIN
NXP i.MX 6ULL ARM Cortex-A7, 256MB RAM, 256MB SLC NAND Flash, 1x Ethernet, 2x CAN, Audio, Touch, RGB, 0°C - +70°C, 3.8V..5,5V Versorgung, Linux Buildroot/Yocto
Bestellnr.: PCoreMX6UL-V1-LIN		 Anfrage
PCoreMX6UL TOP 480px PicoCore™MX6UL-V3-LIN
NXP i.MX 6ULL ARM Cortex-A7, 512MB RAM, 512MB SLC NAND Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, 0°C - +70°C, 3.8V..5,5V Versorgung, Linux Buildroot/Yocto
Bestellnr.: PCoreMX6UL-V3-LIN		 Anfrage
PCoreMX6UL TOP 480px PicoCore™MX6UL-V4-LIN
NXP i.MX 6ULL ARM Cortex-A7, 512MB RAM, 4GB eMMC Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB,0°C - +70°C, 3.8V..5,5V Versorgung, Linux Buildroot/Yocto
Bestellnr.: PCoreMX6UL-V4-LIN		 Anfrage

Starterkits

PCoreBBRGB PCoreMX6SX OBLIQUE TOP Starterkit PicoCore™MX6UL Linux
PicoCore™MX6UL-V3-LIN, Basisboard, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCoreMX6UL-SKIT-LIN		 240,- €

PCoreBBRGB PCoreMX6SX OBLIQUE TOP Starterkit 2 PicoCore™MX6UL Linux
PicoCore™MX6UL-V3-LIN, Basisboard, 7" RGB Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCoreMX6UL-SKIT2-LIN		 360,- €


Software

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €


Displays und Displaykits

B.LCD.18 7" RGB Display mit PCAP Touch
7" TFT (800x480) Display Endrich MI0700AJT-54CP mit kapazitivem Touch
Bestellnr.: B.LCD.18		 150,- €

armStone efus RGB Kit Displaykit RGB 2
7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel
Bestellnr.: aSt-RGBKIT		 170,- €

KIT TFT 7RGB Displaykit 7" RGB - PCAP Touch
7" Display mit RGB Schnittstelle und kapazitivem Touchpanel, Anschlusskabel (50pol Filmkabel) und Displayadapter.
Bestellnr.: KIT-TFT-7RGB		 210,- €


Touch-Kits

resistive Touch Kit armStoneA9 Resistives Touch Kit 2
Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse.
Bestellnr.: SINTF-ADP-RTI2C		 60,- €

SINTF ADP EDTTOUCH2 PCAP Touch Kit für EDT
Zum Anschluss eines EDT PCAP Touch
Bestellnr.: ADP-EDTTOUCH2		 35,- €


Kabel

B.MKAB.23 50poliges Filmkabel
Kabel für 7" RGB Endrich Display (B.LCD.18)
FFC Kabel, A50pol., pitch=0,5mm, l=200mm
Bestellnr.: B.MKAB.41		 10,- €


Adapter

armStone Adapter DVI armStone™/efus™/PicoCore™ DVI Adapter
Zum Anschluss der armStone™, efus™ oder PicoCore™ an einen DVI/HDMI Monitor.
Bestellnr.: aStone-ADP-DVI		 50,- €


Steckverbinder

b.mbu.2r280ps.3 PicoCore™ 80-poliger Steckverbinder
Geeignet, um die PicoCore™ Module auf dem Baseboard aufzustecken (20 Stück).
Bestellnr.: B.MBU.2R80PS.3		 20,- €


Workshops

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage
linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €


Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

SteelSpacerFamily WA SMSI M2 M2 5 SMD Abstandshalter für PicoCore™
Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück)
Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen.
Bestellnr.: B.MSCHR.22		 70,- €


Computer on Module mit NXP i.MX 6ULL

Die PicoCore™ COM Produktfamilie wird nun auch mit der NXP i.MX 6ULL ARM® CPU angeboten. Verwendet wird eine NXP CPU mit ARM® Cortex®-A7 Kern mit 900MHz. Damit ist die PicoCore™MX7UL ein sehr günstiges COM Modul. Die Verlustleitung von etwa 1W ist hervorragend für tragbare, batteriebetriebene Geräte.

Der i.MX 6ULL ist eine kostenoptimierte Version des i.MX 6UltraLite und hat eine noch geringere Verlustleistung.

Somit ist er hervorragend für Projekte geeignet, bei welchen Kosten, Größe und Energieverbrauch gering gehalten werden müssen.

➜ mehr Informationen zum NXP i.MX 6ULL Applikationsprozessor

Langzeitverfügbarkeit bis 2031

Ein weiteres Merkmal ist die lange Verfügbarkeit des eingesetzten SoC NXP i.MX6ULL bis mindestens 2031.

Ausstattung und Schnittstellen

Die PicoCore™MX6UL verfügt über ausreichend Speicher (RAM, SLC NAND Flash, eMMC Flash).

Das Modul bietet viele Schnittstellen auf den 2x 80 pol Steckverbindern.



Ein Teil der Schnittstellen sind per default festgelegt (Schnittstellen-FIX) und auch soweit möglich auf anderen PicoCore™ Modulen verfügbar. Dazu gehören 2x Serielle (für Debug Zwecke), 2x Ethernet, 1x USB Host, 1x USB Device, 1x CAN, 1x I²C (für den Anschluss von externen Touchkontrollern) und analoge Audiosignale (Line In/ Out/ Mic/ HP).

Bedingt durch die Mehrfachbelegung von Signalleitungen der CPU mit unterschiedlichen Schnittstellen, besteht die Möglichkeit durch Registry Einträge die gewünschten Schnittstellen auszuwählen. Diesen Bereich nennen wir Schnittstellen-FLEX. Eine Liste mit den möglichen Schnittstellen und auch der Pinzuordnung am Steckverbinder finden Sie in der Hardwarespezifikation.

Bitte beachten Sie, nicht alle verfügbaren Schnittstellen sind gleichzeitig verfügbar.

Zur Displayansteuerung stehet eine 24Bit RGB Schnittstelle mit einer Auflösung bis WXGA zur Verfügung.

Betriebssystem

Das für die PicoCore™MX6UL angepasste Betriebssystem ist Linux und WEC 2013. Die Betriebssysteme unterstützen alle Schnittstellen, dadurch kann eine einfache Softwareentwicklung ohne große Hardwarekenntnisse gewährleistet werden.

Support

Phone:(0049) 711 123722 0
Info: info@fs-net.de
Sales: sales@fs-net.de
Support: support@fs-net.de
Webmaster: webmaster@fs-net.de

LinkedIn icon youtube icon twitter icon maps icon email icon

Address

F&S Elektronik Systeme GmbH
Untere Waldplätze 23
70569 Stuttgart - Germany

Contact us
Privacy policy |  Disclaimer |  Imprint |  GTC |  Ordering hint
