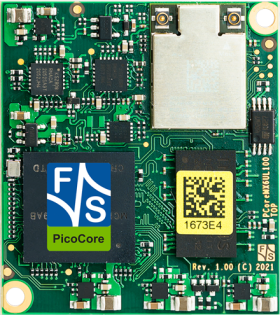

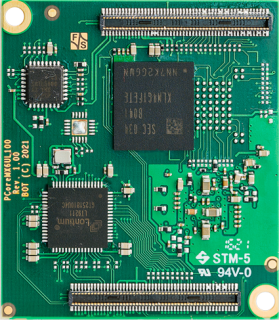

PicoCore™MX6UL100

Computer On Module mit NXP i.MX 6ULL CPU

Für den Start in die Entwicklung empfehlen wir

Starterkit PicoCore™MX6UL100 Linux
  360,- €
ohne MWSt.

PicoCore™MX6UL-V4-LIN, Basisboard, 7" LVDS Display, Kabelkit, Zugangsdaten zu Dokumentation und Software


RGB Starterkit PicoCore™MX6UL100 Linux
  360,- €
ohne MWSt.

PicoCore™MX6UL-V1I-LIN, Basisboard, 7"RGB Display, Kabelkit, Zugangsdaten zu Dokumentation und Software

PicoCore™MX6UL100
Status Produktion
CPU
Typ NXP i.MX 6ULL
Kern ARM Cortex-A7
Anzahl der Kerne 1
Frequenz max. 900MHz
L2-Cache 128KB
Betriebssystem
Linux Buildroot/ Yocto
(uboot installiert)
Speicher
Flash max. 512MB SLC NAND
EEPROM
eMMC max. 64GB
RAM 512MB DDR3L
Schnittstellen
SD-Karte 1x extern
Ethernet max. 2x 100 Mb
opt. RGMII
WLAN 802.11 ac/a/b/g/n
BT 5.0 LE
USB Host 1x 2.0
USB Device 1x OTG 2.0
CAN max. 2x
UART max. 4x
I2C max. 4x
SPI max. 2x
Audio Line In/ Out/ Mic/ Headphone
opt. I2S
Touch Panel analog resistive
und PCAP Touch
ext. via I2C
RTC external IC
sonstige Schnittstellen max. 4x PWM,
SPDIF, ESAI,
SAI, SSI
Display
RGB 18 Bit
LVDS 1x 4 Lanes
Allgemein
Stromversorgung +3.8V bis 5.5VDC
Leistungsaufnahme 2W typ.
Betriebstemperaturbereich 0°C - +70°C
opt. -20°C/-40°C - +85°C
Größe 35x40mm
(LxB)
Gewicht ~10g
Minimale Verfügbarkeit 2031


PicoCore™MX6UL100-V1I-LIN PicoCore™MX6UL100-V3I-LIN PicoCore™MX6UL100-V4-LIN
Status Q3/2021
MOQ 500Stk.		 Produktion Produktion
CPU - - -
Typ NXP i.MX 6ULL NXP i.MX 6ULL NXP i.MX 6ULL
Kern ARM Cortex-A7 ARM Cortex-A7 ARM Cortex-A7
Anzahl der Kerne 1 1 1
Frequenz 800MHz 800 MHz 900 MHz
L2-Cache 128KB 128KB 128KB
Betriebssystem - - -
Linux Buildroot/ Yocto
(uboot installiert)		 Buildroot/ Yocto
(uboot installiert)		 Buildroot/ Yocto
(uboot installiert)
Speicher - - -
Flash 4GB eMMC 512MB SLC NAND 4GB eMMC EEPROM
eMMC max. 64GB max. 64GB max. 64GB
RAM 512MB DDR3L 512MB DDR3L 512MB DDR3L
Schnittstellen - - -
SD-Karte 1x extern 1x extern -
Ethernet 2x 10/100 Mbit 2x 100 Mb 2x 100 Mb
WLAN - - 802.11 ac/a/b/g/n
BT - - 5.0 LE
USB Host 1x 2.0 1x 2.0 1x 2.0
USB Device 1x OTG 2.0 1x OTG 2.0 1x OTG 2.0
CAN max. 2x max. 2x max. 2x
UART max. 4x max. 4x max. 4x
I2C max. 4x max. 4x max. 4x
SPI max. 2x max. 2x max. 2x
Audio I2S Line In/ Out/ Mic/
Headphone		 Line In/ Out/ Mic/
Headphone
Touch Panel analog resistive
und PCAP Touch
ext. via I2C		 analog resistive
und PCAP Touch
ext. via I2C		 analog resistive
und PCAP Touch
ext. via I2C
RTC external IC external IC external IC
sonstige Schnittstellen max. 4x PWM, SPDIF,
ESAI, SAI, SSI		 max. 4x PWM,
SPDIF, ESAI,
SAI, SSI		 max. 4x PWM,
SPDIF, ESAI,
SAI, SSI
Display - - -
RGB 18 Bit - -
LVDS - 1x 4 Lanes 1x 4 Lanes
Allgemein - - -
Stromversorgung +3.8V bis 5.5VDC +3.8V bis 5.5VDC +3.8V bis 5.5VDC
Leistungsaufnahme 2W typ. 2W typ. 3W typ.
Betriebstemperaturbereich -20°C - +85°C -20°C - +85°C 0°C - +70°C
Größe 35x40mm
(LxB)		 35x40mm
(LxB)		 35x40mm
(LxB)
Gewicht ~10g ~10g ~10g
Minimale Verfügbarkeit 2031 2031 2031
PicoCore™MX6UL100-V1I-LIN PicoCore™MX6UL100-V3I-LIN PicoCore™MX6UL100-V4-LIN

PCoreBBRGB PCoreMX6SX OBLIQUE TOP Starterkit PicoCore™MX6UL100 Linux
PicoCore™MX6UL-V4-LIN, Basisboard, 7" LVDS Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCoreMX6UL100-SKIT-LIN		 360,- €

RGB Starterkit PicoCore™MX6UL100 Linux
PicoCore™MX6UL-V1I-LIN, Basisboard, 7"RGB Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCoreMX6UL100-SKIT2		 360,- €


Software

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €


Displays und Displaykits

armStone efus RGB Kit Displaykit RGB 2
7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel
Bestellnr.: aSt-RGBKIT		 170,- €

KIT TFT 7RGB Displaykit 7" RGB - PCAP Touch
7" Display mit RGB Schnittstelle und kapazitivem Touchpanel, Anschlusskabel (50pol Filmkabel) und Displayadapter.
Bestellnr.: KIT-TFT-7RGB		 210,- €


Touch-Kits

resistive Touch Kit armStoneA9 Resistives Touch Kit 2
Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse.
Bestellnr.: SINTF-ADP-RTI2C		 60,- €


Kabel

B.MKAB53 LVDS Kabel
LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite.
Bestellnr.: B.MKAB.53		 22,- €


Adapter

Steckverbinder

b.mbu.2r280ps.3 PicoCore™ 100-poliger Steckverbinder
Zur Verbindung der PicoCore™ Module mit dem Baseboard (20 Stück).
Bestellnr.: B.MBU.2R100PS.3		 30,- €


Workshops

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage
linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €


Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

SteelSpacerFamily WA SMSI M2 M2 5 SMD Abstandshalter für PicoCore™
Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück)
Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen.
Bestellnr.: B.MSCHR.22		 70,- €

bant6 Patch Antenne
Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse.
Bestellnr.: B.ANT.6		 3,- €

MHS.PC100.1 Board Oblique Heat Spreader PicoCore100
Heat Spreader zur Kühlung von PicoCore Boards.
Bestellnr.: MHS.PC100.1		 10,- €


Buildroot und Yocto

Das Linux-BSP "fsimx6ul-B2023.12" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt oder Wayland/Weston, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.

Alternativ zu Buildroot gibt es auch eine Yocto-basierte Umgebung. Wir bieten das Linux BSP "fsimx6ul-Y2024.03" an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, ewston-wayland, feh, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Beide BSPs beinhalten die von F&S angepassten Quelltextpakete von U-Boot (2021.04), Linux-Kernel (basierend auf 5.15.131/5.15.148) und Buildroot (2023.02.06) oder Yocto (4.0). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet auch eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 36 zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

➜ Mehr Informationen über das neue Buildroot Release B2023.12
➜ Mehr Informationen über das neue YOCTO Release Y2024.03

Entwicklungsstart in unter einer Stunde - F&S Development Machine - Fedora 27


Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir zwei virtuellen Festplatten VHDs zum Download bereit. Eine VHD stellt die Entwicklungsumgebung für alle Boards mit 32 bit CPU bereit, die andere die Entwicklungsumgebung für alle auf 64bit CPU basierenden Boards. Beide VHDs verwenden Fedora 27 als Linux Distribution.

Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.

Für unsere Kunden ist die Maschine kostenlos.

login screen

VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx6, fsimx6sx, fsimx6ul und fsimx7ulp (32 bit CPU) oder fsimx8mm (64 bit CPU).
In der HVD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung (QT5) mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.

qtcreator debugging 400px

Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.

➜ Download F&S Development Machine - Fedora 27
➜ Quickstart Dokumentation

PicoCoreMX6UL100 - Product Flyer


PicoCoreMX6UL100 - Linux


PicoCoreMX6UL100 - Hardware

Varianten

PCoreMX6UL100 TOP PicoCore™MX6UL100-V1I-LIN
NXP i.MX 6ULL ARM Cortex-A7, 512MB RAM, 4GB eMMC, 2x Ethernet, 2x CAN, Audio, Touch, RGB, -20°C - +85°C, 3.8V..5,5V Versorgung, Linux Buildroot/Yocto
Bestellnr.: PCoreMX6UL100-V1I-LIN		 Anfrage
PCoreMX6UL100 TOP PicoCore™MX6UL100-V3I-LIN
NXP i.MX 6ULL ARM Cortex-A7, 512MB RAM, 512MB SLC NAND Flash, 2x Ethernet, 2x CAN, Audio, Touch, LVDS, -20°C - +85°C, 3.8V..5,5V Versorgung, Linux Buildroot/Yocto
Bestellnr.: PCoreMX6UL100-V3I-LIN		 Anfrage
PCoreMX6UL100 TOP PicoCore™MX6UL100-V4-LIN
NXP i.MX 6ULL ARM Cortex-A7, 1GB RAM, 4GB eMMC EEPROM Flash, 2x 100 Mb Ethernet, 2x CAN, Audio Line In/ Out/ Mic/
Headphone, WLAN 802.11 ac/a/b/g/n, BT 5.0 LE, Touch, 0°C - +70°C, 3.8V..5,5V Versorgung, Linux Buildroot/Yocto
Bestellnr.: PCoreMX6UL100-V4-LIN		 Anfrage

Starterkit

PCoreBBRGB PCoreMX6SX OBLIQUE TOP Starterkit PicoCore™MX6UL100 Linux
PicoCore™MX6UL-V4-LIN, Basisboard, 7" LVDS Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCoreMX6UL100-SKIT-LIN		 360,- €

RGB Starterkit PicoCore™MX6UL100 Linux
PicoCore™MX6UL-V1I-LIN, Basisboard, 7"RGB Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCoreMX6UL100-SKIT2		 360,- €


Software

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €


Displays und Displaykits

armStone efus RGB Kit Displaykit RGB 2
7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel
Bestellnr.: aSt-RGBKIT		 170,- €

KIT TFT 7RGB Displaykit 7" RGB - PCAP Touch
7" Display mit RGB Schnittstelle und kapazitivem Touchpanel, Anschlusskabel (50pol Filmkabel) und Displayadapter.
Bestellnr.: KIT-TFT-7RGB		 210,- €


Touch-Kits

resistive Touch Kit armStoneA9 Resistives Touch Kit 2
Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse.
Bestellnr.: SINTF-ADP-RTI2C		 60,- €


Kabel

B.MKAB53 LVDS Kabel
LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite.
Bestellnr.: B.MKAB.53		 22,- €


Adapter

Steckverbinder

b.mbu.2r280ps.3 PicoCore™ 100-poliger Steckverbinder
Zur Verbindung der PicoCore™ Module mit dem Baseboard (20 Stück).
Bestellnr.: B.MBU.2R100PS.3		 30,- €


Workshops

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage
linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €


Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

SteelSpacerFamily WA SMSI M2 M2 5 SMD Abstandshalter für PicoCore™
Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück)
Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen.
Bestellnr.: B.MSCHR.22		 70,- €

bant6 Patch Antenne
Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse.
Bestellnr.: B.ANT.6		 3,- €

kuehlkoerper Kühlkörper
Rippenkühlkörper zum Aufkleben zur Kühlung der CPU
Bestellnr.: MHS.HS1919.1		 10,- €

MHS.PC100.1 Board Oblique Heat Spreader PicoCore100
Heat Spreader zur Kühlung von PicoCore Boards.
Bestellnr.: MHS.PC100.1		 10,- €

B.MKUE.5 ASSMANN VR2032N Heat Sink
Heat Sink zur Kühlung von PicoCore, efus Boards.
Bestellnr.: MHS.PC100.2		 12,- €


Computer on Module mit NXP i.MX 6ULL

Die PicoCore™ Computer On Module Produktfamilie hat ein neues Mitglied - die PicoCoreMX6UL100, basierend auf der NXP i.MX 6ULL ARM® CPU. Die geringe Größe (35 x 40mm) macht die Baugruppe zum idealen Partner für kompakte Geräte. Das Modul zeichnet sich durch Preisgünstigkeit und geringe Verlustleistung aus und ist bestens für alle Anwendungen mit oder ohne Display (RGB oder LVDS) geeignet.

Somit ergänzt diese PicoCoreMX6UL100 die Pinkompatible Produktfamilie mit i.MX8M Mini/ Nano und Plus nach unten ab.

Verwendet wird eine NXP CPU mit ARM® Cortex®-A7 Kern mit 900MHz. Damit ist die PicoCore™MX6UL100 ein sehr günstiges COM Modul. Die Verlustleitung von etwa 1W ist hervorragend für tragbare, batteriebetriebene Geräte. Somit ist er hervorragend für Projekte geeignet, bei welchen Kosten, Größe und Energieverbrauch gering gehalten werden müssen.

➜ mehr Informationen zum NXP i.MX 6ULL Applikationsprozessor

Langzeitverfügbarkeit bis 2031

Ein weiteres Merkmal ist die lange Verfügbarkeit des SoC NXP i.MX6ULL bis mindestens 2031.

Ausstattung und Schnittstellen

Die PicoCore™MX6UL100 verfügt über ausreichend Speicher (RAM, SLC NAND Flash, eMMC Flash).

Das Modul bietet viele Schnittstellen auf den 2x 100 pol Steckverbindern.



Als Schnittstellen stehen 2x Ethernet oder RGMII, Audio Codec oder I2S, USB Host und Device, UARTs, SPIs, I2Cs GPIOs, CAN und RGB oder LVDS zur Displayansteuerung zur Verfügung. Der Touchpanel wird über I2C angeschlossen. Als Option wird diese PicoCore auch mit einem  vorzertifiziertes WLAN (2.4/ 5GHz) und BT (5.0 LE) Modul mit Antennenbuchse angeboten.

Bedingt durch die Mehrfachbelegung von Signalleitungen der CPU mit unterschiedlichen Schnittstellen, besteht die Möglichkeit durch Registry Einträge die gewünschten Schnittstellen auszuwählen. Eine Liste mit den möglichen Schnittstellen und auch der Pinzuordnung am Steckverbinder finden Sie in der Hardwarespezifikation.

Bitte beachten Sie, nicht alle verfügbaren Schnittstellen sind gleichzeitig verfügbar.

Betriebssystem

Das für die PicoCore™MX6UL100 angepasste Betriebssystem ist Linux (Buildroot und Yocto stehen zur Verfügung) und unterstützt alle Schnittstellen, dadurch kann eine einfache Softwareentwicklung ohne große Hardwarekenntnisse gewährleistet werden.

Support

Phone:(0049) 711 123722 0
Info: info@fs-net.de
Sales: sales@fs-net.de
Support: support@fs-net.de
Webmaster: webmaster@fs-net.de

LinkedIn icon youtube icon twitter icon maps icon email icon

Address

F&S Elektronik Systeme GmbH
Untere Waldplätze 23
70569 Stuttgart - Germany

Contact us
Privacy policy |  Disclaimer |  Imprint |  GTC |  Ordering hint
