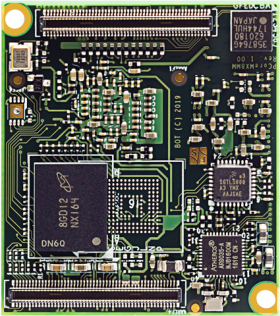

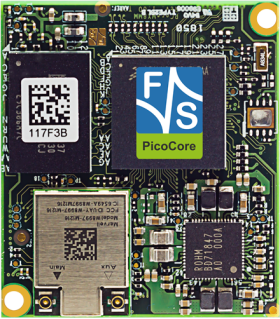

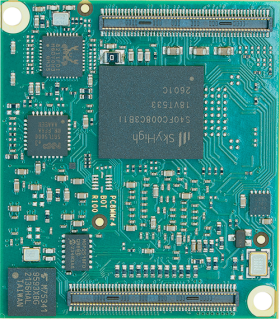

PicoCore™MX8MM
Computer On Module mit NXP i.MX 8M Mini CPU
|
Für den Start in die Entwicklung empfehlen wir Die PicoCore™MX8MM wird in der Februarausgabe der Computer&Automation erwähnt. Lesen sie den Artikel auf Seite 21. Auch das digitale Magazin Elektroniknet berichtet über die PicoCore™MX8MM. Lesen Sie den Artikel hier. |
PicoCore™MX8MM | ||
Status | Produktion | |
CPU | ||
Typ | NXP i.MX 8M Mini | |
Kern | ARM Cortex-A53 + Cortex-M4 | |
Anzahl der Kerne | 4x A53 + 1x M4 | |
Frequenz | max. 1,8GHz + 400MHz | |
L2-Cache | 512KB | |
GPU | 2D GC328, 3D GCNanoUltra (1 shader) | |
VPU | 1080p60 HEVC H.265, VP9, H.264, VP8 | |
Betriebssystem | ||
Linux | Buildroot/ Yocto (uboot installiert) |
|
Echtzeit | FreeRTOS | |
Speicher | ||
Flash | max. 512MB SLC NAND oder max. 64GB eMMC |
|
RAM | max. 4GB LPDDR4/ DDR3L | |
Schnittstellen | ||
SD-Karte | 2x extern | |
Ethernet | max. 2x 100/1000Mb opt. RGMII |
|
WLAN | 802.11 ac/a/b/g/n | |
BT | 5.0 LE | |
USB Host | 1x | |
USB Device | 1x OTG 2.0 | |
CAN | 1x CAN-FD | |
UART | max. 4x | |
I2C | max. 4x | |
SPI | max. 2x | |
Audio | Line In/ Out/ Mic/ Headphone/I2S | |
Touch Panel | analog resistive und PCAP Touch ext. via I2C | |
Kamera analog/digital | MIPI CSI | |
PCIe | 1x | |
RTC | PCF85263 | |
sonstige Schnittstellen | max. 4x PWM, Watchdog, SPDIF, ESAI, SAI, SSI |
|
Display | ||
LVDS | 1-2x 24bit | |
MIPI-DSI | 1x 4 Lanes | |
Allgemein | ||
Stromversorgung | +3.8V bis 5.5VDC | |
Leistungsaufnahme | 3W typ. | |
Betriebstemperaturbereich | 0°C - +70°C opt. -20°C - +85°C |
|
Größe | 35x40mm (LxB) |
|
Gewicht | ~10g | |
Minimale Verfügbarkeit | 2034 |
PicoCore™MX8MM-V1-LIN | PicoCore™MX8MM-V2-LIN | PicoCore™MX8MM-V3-LIN | PicoCore™MX8MM-V4-LIN | PicoCore™MX8MM-V5-LIN | PicoCore™MX8MM-V14I-LIN | |
Status | Produktion MOQ 500 Stück |
Produktion | Produktion | Produktion | Produktion | Produktion |
CPU | - | - | - | - | - | - |
Typ | NXP i.MX 8M Mini | NXP i.MX 8M Mini | NXP i.MX 8M Mini | NXP i.MX 8M Mini | NXP i.MX 8M Mini | NXP i.MX 8M Mini |
Kern | ARM Cortex-A53 + Cortex-M4 | ARM Cortex-A53 + Cortex-M4 | ARM Cortex-A53 + Cortex-M4 | ARM Cortex-A53 + Cortex-M4 | ARM Cortex-A53 + Cortex-M4 | ARM Cortex-A53 + Cortex-M4 |
Anzahl der Kerne | 4x A53 + 1x M4 | 4x A53 + 1x M4 | 4x A53 + 1x M4 | 4x A53 + 1x M4 | 4x A53 + 1x M4 | 4x A53 + 1x M4 |
Frequenz | 1,8GHz + 400MHz | 1,8GHz + 400MHz | 1,8GHz + 400MHz | 1,8GHz + 400MHz | 1,8GHz + 400MHz | 1,6GHz + 400MHz |
L2-Cache | 512KB | 512KB | 512KB | 512KB | 512KB | 512KB |
GPU | 2D GC328, 3D GCNanoUltra (1 shader) | 2D GC328, 3D GCNanoUltra (1 shader) | 2D GC328, 3D GCNanoUltra (1 shader) | 2D GC328, 3D GCNanoUltra (1 shader) | 2D GC328, 3D GCNanoUltra (1 shader) | 2D GC328, 3D GCNanoUltra (1 shader) |
VPU | 1080p60 HEVC H.265, VP9, H.264, VP8 | 1080p60 HEVC H.265, VP9, H.264, VP8 | 1080p60 HEVC H.265, VP9, H.264, VP8 | 1080p60 HEVC H.265, VP9, H.264, VP8 | 1080p60 HEVC H.265, VP9, H.264, VP8 | 1080p60 HEVC H.265, VP9, H.264, VP8 |
Betriebssystem | - | - | - | - | - | - |
Linux | Buildroot/ Yocto (uboot installiert) |
Buildroot/ Yocto (uboot installiert) |
Buildroot/ Yocto (uboot installiert) |
Buildroot/ Yocto (uboot installiert) |
Buildroot/ Yocto (uboot installiert) |
Buildroot/ Yocto (uboot installiert) |
Echtzeit | FreeRTOS | FreeRTOS | FreeRTOS | FreeRTOS | FreeRTOS | FreeRTOS |
Speicher | - | - | - | - | - | - |
Flash | - | - | 512MB SLC NAND | - | 256MB SLC NAND | - |
eMMC | 4GB | 4GB | - | 4GB | - | 16GB |
RAM | 1GB LPDDR4 | 1GB LPDDR4 | 1GB LPDDR4 | 1GB LPDDR4 | 512MB DDR3L | 2GB LPDDR4 |
Schnittstellen | - | - | - | - | - | - |
SD-Karte | 2x extern | 2x extern | 2x extern | 2x extern | 2x extern | 2x extern |
Ethernet | RGMII | 1x 100/1000Mb | 1x 100/1000Mb | 1x 100/1000Mb | 2x 100/1000Mb | 1x 100/1000Mb |
WLAN | - | - | 802.11 ac/a/b/g/n | 802.11 ac/a/b/g/n | - | 802.11 ac/a/b/g/n |
BT | - | - | 5.0 LE | 5.0 LE | - | 5.0 LE |
USB Host | 1x | 1x | 1x | 1x | 1x | 1x |
USB Device | 1x OTG 2.0 | 1x OTG 2.0 | 1x OTG 2.0 | 1x OTG 2.0 | 1x OTG 2.0 | 1x OTG 2.0 |
CAN | - | - | - | - | 1x CAN-FD | 1x CAN-FD |
UART | max. 4x | max. 4x | max. 4x | max. 4x | max. 4x | max. 4x |
I2C | max. 4x | max. 4x | max. 4x | max. 4x | max. 4x | max. 4x |
SPI | max. 2x | max. 2x | max. 2x | max. 2x | max. 2x | max. 2x |
Audio | I2S | Line In/ Out/ Mic/ Headphone | Line In/ Out/ Mic/ Headphone | Line In/ Out/ Mic/ Headphone | Line In/ Out/ Mic/ Headphone | Line In/ Out/ Mic/ Headphone |
Touch Panel | analog resistive und PCAP Touch ext. via I2C | analog resistive und PCAP Touch ext. via I2C | analog resistive und PCAP Touch ext. via I2C | analog resistive und PCAP Touch ext. via I2C | analog resistive und PCAP Touch ext. via I2C | analog resistive und PCAP Touch ext. via I2C |
Kamera analog/digital | MIPI CSI | MIPI CSI | MIPI CSI | MIPI CSI | MIPI CSI | MIPI CSI |
PCIe | 1x | 1x | 1x | 1x | 1x | 1x |
RTC | PCF85263 | PCF85263 | PCF85263 | PCF85263 | PCF85263 | PCF85263 |
sonstige Schnittstellen | max. 4x PWM, Watchdog, SPDIF, ESAI, SAI, SSI | max. 4x PWM, Watchdog, SPDIF, ESAI, SAI, SSI | max. 4x PWM, Watchdog, SPDIF, ESAI, SAI, SSI |
max. 4x PWM, Watchdog, SPDIF, ESAI, SAI, SSI |
max. 4x PWM, Watchdog, SPDIF, ESAI, SAI, SSI |
max. 4x PWM, Watchdog, SPDIF, ESAI, SAI, SSI |
Display | - | - | - | - | - | - |
LVDS | - | 2x 24 Bit | 2x 24bit | 2x 24bit | 2x 24bit | 2x 24bit |
MIPI-DSI | 1x 4 Lanes | - | - | - | - | - |
Allgemein | - | - | - | - | - | - |
Stromversorgung | +3.8V bis 5.5VDC | +3.8V bis 5.5VDC | +3.8V bis 5.5VDC | +3.8V bis 5.5VDC | +3.8V bis 5.5VDC | +3.8V bis 5.5VDC |
Leistungsaufnahme | 2W typ. | 3W typ. | 3W typ. | 3W typ. | 3W typ. | 3W typ. |
Betriebstemperaturbereich | 0°C - +70°C | 0°C - +70°C | 0°C - +70°C | 0°C - +70°C | 0°C - +70°C | -20°C - +85°C |
Größe | 35x40mm (LxB) |
35x40mm (LxB) |
35x40mm (LxB) |
35x40mm (LxB) |
35x40mm (LxB) |
35x40mm (LxB) |
Gewicht | ~10g | ~10g | ~10g | ~10g | ~10g | ~10g |
Minimale Verfügbarkeit | 2034 | 2034 | 2034 | 2034 | 2034 | 2034 |
PicoCore™MX8MM-V1-LIN | PicoCore™MX8MM-V2-LIN | PicoCore™MX8MM-V3-LIN | PicoCore™MX8MM-V4-LIN | PicoCore™MX8MM-V5-LIN | PicoCore™MX8MM-V14I-LIN |
Starterkit PicoCore™MX8MM Linux PicoCore™MX8MM-V14I-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCoreMX8MM-SKIT-LIN2 |
360,- € |
Software
Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS |
500,- € | |||
Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW |
700,- € | |||
Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux |
1,000,- € |
Displays
3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar) 3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch) Bestellnr.: B.LCD.22 |
80,- € | |||
7” LVDS Display mit PCAP Touch (langzeitverfügbar) 7” LVDS LCD Display mit PCAP Touch Bestellnr.: LCD.7.LVDS.1 |
95,- € | |||
10” LVDS Display mit PCAP Touch (langzeitverfügbar) 10” LVDS LCD Display mit PCAP Touch Bestellnr.: LCD.10.LVDS.1 |
130,- € |
Touch-Kits
Resistives Touch Kit Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse. Bestellnr.: SINTF-ADP-RESTOUCH |
35,- € | |||
Resistives Touch Kit 2 Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse. Bestellnr.: SINTF-ADP-RTI2C |
60,- € |
Kabel
Backlight Kabel Backlight Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1). Bestellnr.: B.MKAB.35 |
7,- € | |||
LVDS/MIPI Adapter Kabel LVDS/MIPI Kabel zum Anschluss an LCD.7.LVDS.1, LCD.10.LVDS.1 und ADP-MIPI2LVDS1 Bestellnr.: B.MKAB.44 |
12,- € | |||
LVDS Kabel LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite. Bestellnr.: B.MKAB.53 |
22,- € | |||
30poliges Filmkabel Filmkabel, 30pol., 0,5mm, l=100mm für Displays Zum Anschluss des Displays B.LCD.22 über ADP-MIPI2MIPI1 Bestellnr.: B.MKAB.55 |
10,- € | |||
LVDS/MIPI Adapter Kabel LVDS/MIPI Kabel zum Anschluss an LCD.7.LVDS.1, LCD.10.LVDS.1 und ADP-MIPI2LVDS1 Bestellnr.: B.MKAB.44 |
12,- € |
Adapter
MIPI-DSI zu LVDS Adapter Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse. Bestellnr.: ADP-MIPI2LVDS1 |
25,- € | |||
Adapterboard MIPI-DSI (JILI30) zu RGB für EDT Unified Serie Ermöglicht die Umwandlung von MIPI-DSI (JILI30) in RGB Signale. Bestellnr.: ADP-MIPI2RGB1 |
30,- € | |||
MIPI-DSI (FFC) zu MIPI-DSI (JILI30) Adapter Ermöglicht die Umsetzung von 30pol FFC Verbindungen des 3.5“ MIPI Display von F&S auf JILI30 (JAE X30HL-B). Bestellnr.: ADP-MIPI2MIPI1 |
25,- € |
Steckverbinder
PicoCore™ 100-poliger Steckverbinder Zur Verbindung der PicoCore™ Module mit dem Baseboard (20 Stück). Bestellnr.: B.MBU.2R100PS.3 |
30,- € |
Workshops
Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1 |
Anfrage | |||
Secure Boot as a Package Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software. Bestellnr.: WS-SBP |
500,- € |
Sonstiges
Heat Spreader PicoCore100 Heat Spreader zur Kühlung von PicoCore Boards. Bestellnr.: MHS.PC100.1 |
10,- € | |||
SMD Abstandshalter für PicoCore™ Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück) Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen. Bestellnr.: B.MSCHR.22 |
70,- € | |||
Patch Antenne Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse. Bestellnr.: B.ANT.6 |
3,- € | |||
USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1 |
20,- € |
Buildroot und Yocto
Das Linux-BSP "fsimx8mm-B2023.11" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt oder Wayland / Weston, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.
Alternativ zu Buildroot gibt es auch eine Yocto-basierte Umgebung. Wir bieten das Linux BSP fsimx8mm-Y2023.10 an, das auf Yocto basiert.
Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, wayland-weston, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.
Beide BSPs beinhaltet die von F&S angepassten Quelltextpakete von U-Boot (2021.04), Linux-Kernel (basierend auf 5.15.131) und Buildroot (2023.02.06) oder Yocto (4.0 Kirkstone). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.
F&S wird eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 36 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.
➜ Mehr Informationen über das neue Buildroot Release B2023.11
➜ Mehr Informationen über das neue Yocto Release Y2023.10
FreeRTOS
Die CPU NXP i.MX8M Mini verfügt neben den 4 Cortex-A53 Kernen auch über einen Cortex-M4 Kern. Der Cortex-M4 Kern ist besonders für Echtzeitaufgaben geeignet oder zur Stromeinsparung geeignet.
F&S bietet für die Verwendung des Cortex-M4 ein komplett getestetes BSP für FreeRTOS oder Bare Metal Anwendung an.
➜ Mehr Informationen über das aktuelle FreeRTOS Release V2021.07
➜ Mehr Informationen zu FreeRTOS und der Verwendung auf F&S Boards
PicoCoreMX8MM - Product Flyer
- English (1 MB, pdf) - 28.06.2023
- Customer Specific Boards (93 KB, pdf) - 20.09.2017
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCoreMX8MM - Linux
- Advice for Linux on PC (2 MB, pdf) - 10.01.2018
- PicoCoreMX8MM Linux First Steps (1.1 MB, pdf) - 26.10.2023
- GPIO Reference Card for PicoCoreMX8MM-V3-V4 (597 KB, pdf) - 28.04.2021
- GPIO Reference Card for PicoCoreMX8MM-V5-V6 (592 KB, pdf) - 28.04.2021
- Quickstart with FS Development Machine (1 MB, pdf) - 06.05.2020
- Application Development with Eclipse (2.4 MB, pdf) - 18.10.2022
- Application Development with Crank (485 KB, pdf) - 28.07.2022
- Application Development with QT (2.1 MB, pdf) - 16.01.2024
- Steps Required For Creating A Progress Bar In Linux (473 KB, pdf) - 12.07.2019
- Linux on F&S Boards (2.9 MB, pdf) - 20.12.2023
- How to Write SD Card Image (121 KB, pdf) - 29.03.2021
- DOTNET on F&S Boards (1.1 MB, pdf) - 19.06.2024
- Visual Studio Code C/C++ Application Development (455 KB, pdf) - 29.05.2024
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCoreMX8MM - Hardware Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.Verwendung
Verwendung
Verwendung
Verwendung
Verwendung
Verwendung
Verwendung
Verwendung
Verwendung
Verwendung
Verwendung
Varianten
PicoCore™MX8MM-V1-LIN NXP i.MX 8M Mini ARM Cortex-A53 + Cortex-M4, 1GB LPDDR4 RAM, 4GB eMMC, RGMII Ethernet, Audio, MIPI-CSI Kamera, Touch, MIPI-DSI, 0°C - +70°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MM-V1-LIN |
Anfrage | |||
PicoCore™MX8MM-V2-LIN NXP i.MX 8M Mini ARM Cortex-A53 + Cortex-M4, 1GB LPDDR4 RAM, 4GB eMMC, 2x Gb LAN Phy, Audio Codec, MIPI-CSI Kamera, LVDS, 0°C - +70°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCore8MMr2-V2-LIN |
Anfrage | |||
PicoCore™MX8MM-V3-LIN NXP i.MX 8M Mini ARM Cortex-A53 + Cortex-M4, 1GB RAM, 512MB Flash, Gigabit Ethernet, Audio, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, 0°C - +70°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MM-V3-LIN |
Anfrage | |||
PicoCore™MX8MM-V4-LIN NXP i.MX 8M Mini ARM Cortex-A53 + Cortex-M4, 1GB RAM, 4GB eMMC, Gigabit Ethernet, Audio, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, 0°C - +70°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MM-V4-LIN |
Anfrage | |||
PicoCore™MX8MM-V5-LIN NXP i.MX 8M Mini ARM Cortex-A53 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Gigabit Ethernet, Audio, MIPI-CSI Kamera, Touch, 2x LVDS, 0°C - +70°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MM-V5-LIN |
Anfrage | |||
PicoCore™MX8MM-V6-LIN NXP i.MX 8M Mini ARM Cortex-A53 + Cortex-M4, 512MB RAM, 256MB Flash, 2k Bit EEPROM, 2x Gigabit Ethernet, Audio, MIPI-CSI Kamera, Touch, 4-lanes MIPI-DSI, 0°C - +70°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MM-V6-LIN |
Anfrage | |||
PicoCore™MX8MM-V14I-LIN NXP i.MX 8M Mini ARM Quad Cortex-A53 + Cortex-M4, 2GB RAM, 16GB eMMC, Gigabit Ethernet, Audio Codec, WLAN, BT, PCIe, MIPI-CSI, LVDS, CAN, SE050, -25°C - +85°C, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCore8MMr2-V14I-LI |
Anfrage |
Starterkit
Starterkit PicoCore™MX8MM Linux PicoCore™MX8MM-V14I-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCoreMX8MM-SKIT-LIN2 |
360,- € |
Software
Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS |
500,- € | |||
Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW |
700,- € | |||
Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux |
1,000,- € |
Displays
3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar) 3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch) Bestellnr.: B.LCD.22 |
80,- € | |||
7” LVDS Display mit PCAP Touch (langzeitverfügbar) 7” LVDS LCD Display mit PCAP Touch Bestellnr.: LCD.7.LVDS.1 |
95,- € | |||
10” LVDS Display mit PCAP Touch (langzeitverfügbar) 10” LVDS LCD Display mit PCAP Touch Bestellnr.: LCD.10.LVDS.1 |
130,- € |
Touch-Kits
Resistives Touch Kit Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse. Bestellnr.: SINTF-ADP-RESTOUCH |
35,- € | |||
Resistives Touch Kit 2 Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse. Bestellnr.: SINTF-ADP-RTI2C |
60,- € |
Kabel
Backlight Kabel Backlight Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1). Bestellnr.: B.MKAB.35 |
7,- € | |||
LVDS/MIPI Adapter Kabel LVDS/MIPI Kabel zum Anschluss an LCD.7.LVDS.1, LCD.10.LVDS.1 und ADP-MIPI2LVDS1 Bestellnr.: B.MKAB.44 |
12,- € | |||
LVDS Kabel LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite. Bestellnr.: B.MKAB.53 |
22,- € | |||
30poliges Filmkabel Filmkabel, 30pol., 0,5mm, l=100mm für Displays Zum Anschluss des Displays B.LCD.22 über ADP-MIPI2MIPI1 Bestellnr.: B.MKAB.55 |
10,- € |
Adapter
MIPI Kamera Kit Adaptermodul mit Kamera Bestellnr.: ADP-MIPICAM1 |
100,- € | |||
MIPI-DSI zu LVDS Adapter Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse. Bestellnr.: ADP-MIPI2LVDS1 |
25,- € | |||
mPCIe Modul mit WLAN/BT mPCIe-Full-Mini Type F1 oder mPCIe-Half-Mini Type H1 Modul mit WLAN 2.4/ 5 GHz und BT5.0 LE Bestellnr.: ADP-mPCIe-WLAN |
40,- € | |||
Adapterboard MIPI-DSI (JILI30) zu RGB für EDT Unified Serie Ermöglicht die Umwandlung von MIPI-DSI (JILI30) in RGB Signale. Bestellnr.: ADP-MIPI2RGB1 |
30,- € | |||
MIPI-DSI (FFC) zu MIPI-DSI (JILI30) Adapter Ermöglicht die Umsetzung von 30pol FFC Verbindungen des 3.5“ MIPI Display von F&S auf JILI30 (JAE X30HL-B). Bestellnr.: ADP-MIPI2MIPI1 |
25,- € |
Steckverbinder
PicoCore™ 100-poliger Steckverbinder Zur Verbindung der PicoCore™ Module mit dem Baseboard (20 Stück). Bestellnr.: B.MBU.2R100PS.3 |
30,- € |
Workshops
Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1 |
Anfrage | |||
Secure Boot as a Package Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software. Bestellnr.: WS-SBP |
500,- € |
Sonstiges
USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1 |
20,- € | |||
SMD Abstandshalter für PicoCore™ Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück) Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen. Bestellnr.: B.MSCHR.22 |
70,- € | |||
Patch Antenne Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse. Bestellnr.: B.ANT.6 |
3,- € |
Link zum Forum
Support finden Sie jederzeit in unserem Forum.
Aktuelle Beiträge
15 Nov, 15:12 |
Ethernet issue |
14 Nov, 12:20 |
Change to winter time |
13 Nov, 08:06 |
UARTC Voltage level problem on the RX side |
11 Nov, 15:27 |
No serial communication when booting |
11 Nov, 11:06 |
Unclear behaviour of ON_OFF pin on PicoCore |
08 Nov, 09:19 |
[Solved] Shutdown on MX8MP |
07 Nov, 17:21 |
Shared memory does not work anymore after update to release Y2024.07 |
06 Nov, 16:21 |
Reset behaviour of GPIO-Pins |
05 Nov, 13:57 |
SD-card doesn't recognized by Linux in PicoCore imx8ulp. |
05 Nov, 13:53 |
PicoCore Som version number |
Computer on Module | mit NXP i.MX 8M Mini | |
---|---|---|
Ein weiteres Mitglied der neuen, kompakten PicoCore™ Computer On Module Produktfamilie wird mit der NXP i.MX 8M Mini CPU angeboten. Heterogenes Multikern ProzessorkonzeptDer i.MX 8M Mini ist NXPs erster heterogener embedded Multikern Applikationsprozessor. Er vereint High-Performance Computing, Energieeffizienz, verbesserte Systemsicherheit, und embedded Security, was benötigt wird um das Wachstum von schnellwachsendem Edge Node Computing, dem Streamen von Multimedia und Anwendungen für maschinelles Lernen voranzutreiben. ➜ mehr Informationen zum NXP i.MX 8M Mini Applikationsprozessor Langzeitverfügbarkeit bis 2034Ein weiteres Merkmal ist die lange Verfügbarkeit bis mindestens 2034. |

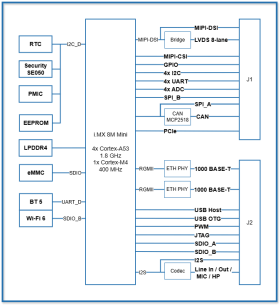

Ausstattung und SchnittstellenDie PicoCore™MX8MM verfügt über ausreichend Speicher (RAM, SLC NAND Flash, eMMC Flash). Das Modul bietet viele Schnittstellen auf den 2x 100 poligen Steckverbindern. Ein Teil der Schnittstellen sind per default festgelegt (Schnittstellen-FIX) und auch soweit möglich auf anderen PicoCore™ Modulen Verfügbar. Dazu gehören 2x Serielle (für Debug Zwecke), 2x Ethernet, 1x USB Host, 1x USB Device, 1x CAN, 1x I²C (für den Anschluss von externen Touchkontrollern) und analoge Audiosignale (Line In/ Out/ Mic/ HP). Bedingt durch die Mehrfachbelegung von Signalleitungen der CPU mit unterschiedlichen Schnittstellen, besteht die Möglichkeit durch Registry Einträge die gewünschten Schnittstellen auszuwählen. Diesen Bereich nennen wir Schnittstellen-FLEX. Eine Liste mit den möglichen Schnittstellen und auch der Pinzuordnung am Steckverbinder finden Sie in der Hardwarespezifikation. Bitte beachten Sie, nicht alle verfügbaren Schnittstellen sind gleichzeitig verfügbar. Zur Displayansteuerung steht eine MIPI-DSI Schnittstelle mit bis zu vier Lanes oder eine 24bit LVDS Schnittstelle (bis FullHD) und bis zu vier Lanes zur Verfügung. BetriebssystemDas für die PicoCore™MX8MM angepasste Betriebssystem ist Linux. Es wird sowohl Buildroot als auch Yocto unterstützt. Die Betriebssysteme unterstützen alle Schnittstellen, dadurch kann eine einfache Softwareentwicklung ohne große Hardwarekenntnisse gewährleistet werden. |
