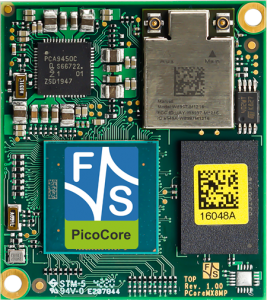

PicoCore™MX8MPr2-V5I-W10

Computer On Module mit NXP i.MX 8M Plus CPU

Starterkit PicoCore™MX8MP Windows 10 IoT
  360,- €
ohne MWSt.

NXP i.MX8M Plus with Windows 10 IoT evaluation kit.
Includes carrier board, 7" LVDS PCAP display and access to software and documentation.

PicoCore™MX8MP-V5I-W10
Status Produktion
CPU
Typ NXP i.MX 8M Plus
Kern ARM Cortex-A53 + Cortex-M7
NPU, ISP, HIFI4
Anzahl der Kerne 4x A53 + 1x M7
Frequenz 1,6GHz + 800MHz
L2-Cache 512KB
GPU 3D/2D graphic acceleration ES 3.1/3.0, CL™ 1.2 VG™ 1.1
VPU 1080p60, h.265/4, VP9, VP8
Video Encode: 1080p60, h.265/4
Betriebssystem
Linux Yocto
(uboot installiert)
Echtzeit FreeRTOS
Speicher
Flash 2kbit EEPROM
eMMC 32GB
RAM 4GB LPDDR4
Schnittstellen
SD-Karte 1x SDIO
Ethernet 2x 100/1000Mb
WLAN 802.11 ac/a/b/g/n
BT 5.0 LE
USB Host 1x 3.0
USB Device 1x OTG 3.0
CAN 2x
UART max. 4x
I2C max. 4x
SPI max. 2x
Audio Line In/ Out/ Mic/ Headphone
Touch Panel analog resistive und PCAP Touch ext. via I2C
Kamera analog/digital 2x MIPI-CSI
PCIe 1x
RTC external IC
sonstige Schnittstellen max. 4x PWM, SPDIF, ESAI, SAI, SSI
Display
LVDS 1x 4 Lanes
MIPI-DSI 1x 4 Lanes
Allgemein
Stromversorgung +3.8V bis 5.5VDC
Leistungsaufnahme 3W typ.
Betriebstemperaturbereich -20°C - +85°C
Größe 35x40mm
(LxB)
Gewicht ~10g
Minimale Verfügbarkeit 2036

PicoCoreMX8MM mit SINTF OBLIQUE Starterkit PicoCore™MX8MP Linux
NXP i.MX 8M Plus Evaluation Board PicoCore™MX8MP-V4I-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCoreMX8MP-SKIT-LIN		 360,- €

PicoCoreMX8MM mit SINTF OBLIQUE Starterkit PicoCore™MX8MP Windows 10 IoT
NXP i.MX8M Plus with Windows 10 IoT evaluation kit.
Includes carrier board, 7" LVDS PCAP display and access to software and documentation.
Bestellnr.: PCoreMX8MP-SKIT-W10		 360,- €


Software

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €


Displays

BLCD22front 3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar)
3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch)
Bestellnr.: B.LCD.22		 80,- €


Touch-Kits

resistive Touch Kit Resistives Touch Kit
Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse.
Bestellnr.: SINTF-ADP-RESTOUCH		 35,- €

resistive Touch Kit armStoneA9 Resistives Touch Kit 2
Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse.
Bestellnr.: SINTF-ADP-RTI2C		 60,- €


Kabel

B.MKAB53 LVDS Kabel
LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite.
Bestellnr.: B.MKAB.53		 22,- €

B.MKAB.23 30poliges Filmkabel
Filmkabel, 30pol., 0,5mm, l=100mm für Displays
Zum Anschluss des Displays B.LCD.22 über ADP-MIPI2MIPI1
Bestellnr.: B.MKAB.55		 10,- €

B.MKAB LVDS/MIPI Adapter Kabel
LVDS/MIPI Kabel zum Anschluss an LCD.7.LVDS.1, LCD.10.LVDS.1 und ADP-MIPI2LVDS1
Bestellnr.: B.MKAB.44		 12,- €


Adapter

MIPI-DSI zu LVDS Adapter
Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse.
Bestellnr.: ADP-MIPI2LVDS1		 25,- €

ADP mPCIe WLAN OBLIQUE mPCIe Modul mit WLAN/BT
mPCIe-Full-Mini Type F1 oder mPCIe-Half-Mini Type H1 Modul mit WLAN 2.4/ 5 GHz und BT5.0 LE

Bestellnr.: ADP-mPCIe-WLAN		 40,- €

ADP MIPI2RGB1 (quer) Adapterboard MIPI-DSI (JILI30) zu RGB für EDT Unified Serie
Ermöglicht die Umwandlung von MIPI-DSI (JILI30) in RGB Signale.
Bestellnr.: ADP-MIPI2RGB1		 30,- €

ADP MIPI2MIPI1 MIPI-DSI (FFC) zu MIPI-DSI (JILI30) Adapter
Ermöglicht die Umsetzung von 30pol FFC Verbindungen des 3.5“ MIPI Display von F&S auf JILI30 (JAE X30HL-B).
Bestellnr.: ADP-MIPI2MIPI1 		25,- €


Steckverbinder

b.mbu.2r280ps.3 PicoCore™ 100-poliger Steckverbinder
Zur Verbindung der PicoCore™ Module mit dem Baseboard (20 Stück).
Bestellnr.: B.MBU.2R100PS.3		 30,- €


Workshops

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage
linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €


Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

SteelSpacerFamily WA SMSI M2 M2 5 SMD Abstandshalter für PicoCore™
Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück)
Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen.
Bestellnr.: B.MSCHR.22		 70,- €

bant6 Patch Antenne
Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse.
Bestellnr.: B.ANT.6		 3,- €

kuehlkoerper Kühlkörper
Rippenkühlkörper zum Aufkleben zur Kühlung der CPU
Bestellnr.: MHS.HS1919.1		 10,- €

MHS.PC100.1 Board Oblique Heat Spreader PicoCore100
Heat Spreader zur Kühlung von PicoCore Boards.
Bestellnr.: MHS.PC100.1		 10,- €

B.MKUE.5 ASSMANN VR2032N Heat Sink
Heat Sink zur Kühlung von PicoCore, efus Boards.
Bestellnr.: MHS.PC100.2		 12,- €


Varianten

PCoreMX8MP V4I TOP klein PicoCore™MX8MPr2-V2-LIN
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 1GB LPDDR4 RAM, 4GB eMMC, 1x 100/1000Mb Ethernet, Audio Line In/ Out/ Mic/ Headphone , PCIe, MIPI-CSI Kamera, Touch, LVDS, 0°C - +70°C, 3.8V bis 5.5VDC Versorgung, Linux Buildroot/ Yocto, FreeRTOS
Bestellnr.: PCoreMX8MPr2-V2-LIN		 Anfrage
PCoreMX8MP V4I TOP klein PicoCore™MX8MPr2-V3I-LIN
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x 100/1000Mb Ethernet, Audio Line In/ Out/ Mic/ Headphone , PCIe, 2x MIPI-CSI Kamera, Touch, DVI, -20°C - +85°C, 3.8V bis 5.5VDC Versorgung, Linux Buildroot/ Yocto, FreeRTOS
Bestellnr.: PCoreMX8MPr2-V3I-LIN		 Anfrage
PCoreMX8MP V4I TOP klein PicoCore™MX8MPr2-V3XI-LIN
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x 100/1000Mb Ethernet, Audio Line In/ Out/ Mic/ Headphone , PCIe, 2x MIPI-CSI Kamera, Touch, DVI, -40°C - +85°C, 3.8V bis 5.5VDC Versorgung, Linux Buildroot/ Yocto, FreeRTOS
Bestellnr.: PCoreMX8MPr2-V3XI-LIN		 Anfrage
PCoreMX8MP V4I TOP PicoCore™MX8MPr2-V4I-LIN
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x Gigabit Ethernet, Audio, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, MIPI-DSI, -20°C - +85°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS
Bestellnr.: PCoreMX8MPr2-V4I-LIN		 Anfrage
PCoreMX8MP V4I TOP PicoCore™MX8MPr2-V4XI-LIN
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x Gigabit Ethernet, Audio, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, MIPI-DSI, -40°C - +85°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS
Bestellnr.: PCoreMX8MPr2-V4XI-LIN		 Anfrage
PCoreMX8MP V4I TOP PicoCore™MX8MP-V5I-LIN
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 4GB LPDDR4 RAM, 32GB eMMC 2k EEPROM, 2x Gigabit Ethernet, Audio Codec, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, MIPI-DSI, -20°C - +85°C, Linux Yocto, FreeRTOS, Windows 10 IoT Enterprise
Bestellnr.: PCoreMX8MPr2-V5I-LIN		 Anfrage
PCoreMX8MP V4I TOP PicoCore™MX8MP-V5I-W10
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 4GB LPDDR4 RAM, 32GB eMMC 2k EEPROM, 2x Gigabit Ethernet, Audio Codec, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, MIPI-DSI, -20°C - +85°C, Linux Yocto, FreeRTOS, Windows 10 IoT Enterprise
Bestellnr.: PCoreMX8MPr2-V5I-W10		 Anfrage

Starterkit

PicoCoreMX8MM mit SINTF OBLIQUE Starterkit PicoCore™MX8MP Linux
NXP i.MX 8M Plus Evaluation Board PicoCore™MX8MP-V4I-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCoreMX8MP-SKIT-LIN		 360,- €

PicoCoreMX8MM mit SINTF OBLIQUE Starterkit PicoCore™MX8MP Windows 10 IoT
NXP i.MX8M Plus with Windows 10 IoT evaluation kit.
Includes carrier board, 7" LVDS PCAP display and access to software and documentation.
Bestellnr.: PCoreMX8MP-SKIT-W10		 360,- €


PicoCoreMX8MP - Product Flyer

PicoCoreMX8MP - Linux

PicoCoreMX8MP - Hardware

Varianten

PCoreMX8MP V4I TOP klein PicoCore™MX8MPr2-V2-LIN
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 1GB LPDDR4 RAM, 4GB eMMC, 1x 100/1000Mb Ethernet, Audio Line In/ Out/ Mic/ Headphone , PCIe, MIPI-CSI Kamera, Touch, LVDS, 0°C - +70°C, 3.8V bis 5.5VDC Versorgung, Linux Buildroot/ Yocto, FreeRTOS
Bestellnr.: PCoreMX8MPr2-V2-LIN		 Anfrage
PCoreMX8MP V4I TOP klein PicoCore™MX8MPr2-V3I-LIN
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x 100/1000Mb Ethernet, Audio Line In/ Out/ Mic/ Headphone , PCIe, 2x MIPI-CSI Kamera, Touch, DVI, -20°C - +85°C, 3.8V bis 5.5VDC Versorgung, Linux Buildroot/ Yocto, FreeRTOS
Bestellnr.: PCoreMX8MPr2-V3I-LIN		 Anfrage
PCoreMX8MP V4I TOP klein PicoCore™MX8MPr2-V3XI-LIN
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x 100/1000Mb Ethernet, Audio Line In/ Out/ Mic/ Headphone , PCIe, 2x MIPI-CSI Kamera, Touch, DVI, -40°C - +85°C, 3.8V bis 5.5VDC Versorgung, Linux Buildroot/ Yocto, FreeRTOS
Bestellnr.: PCoreMX8MPr2-V3XI-LIN		 Anfrage
PCoreMX8MP V4I TOP PicoCore™MX8MPr2-V4I-LIN
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x Gigabit Ethernet, Audio, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, MIPI-DSI, -20°C - +85°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS
Bestellnr.: PCoreMX8MPr2-V4I-LIN		 Anfrage
PCoreMX8MP V4I TOP PicoCore™MX8MPr2-V4XI-LIN
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x Gigabit Ethernet, Audio, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, MIPI-DSI, -40°C - +85°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS
Bestellnr.: PCoreMX8MPr2-V4XI-LIN		 Anfrage
PCoreMX8MP V4I TOP PicoCore™MX8MP-V5I-LIN
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 4GB LPDDR4 RAM, 32GB eMMC 2k EEPROM, 2x Gigabit Ethernet, Audio Codec, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, MIPI-DSI, -20°C - +85°C, Linux Yocto, FreeRTOS, Windows 10 IoT Enterprise
Bestellnr.: PCoreMX8MPr2-V5I-LIN		 Anfrage
PCoreMX8MP V4I TOP PicoCore™MX8MP-V5I-W10
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 4GB LPDDR4 RAM, 32GB eMMC 2k EEPROM, 2x Gigabit Ethernet, Audio Codec, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, MIPI-DSI, -20°C - +85°C, Linux Yocto, FreeRTOS, Windows 10 IoT Enterprise
Bestellnr.: PCoreMX8MPr2-V5I-W10		 Anfrage

Starterkit

PicoCoreMX8MM mit SINTF OBLIQUE Starterkit PicoCore™MX8MP Linux
NXP i.MX 8M Plus Evaluation Board PicoCore™MX8MP-V4I-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCoreMX8MP-SKIT-LIN		 360,- €

PicoCoreMX8MM mit SINTF OBLIQUE Starterkit PicoCore™MX8MP Windows 10 IoT
NXP i.MX8M Plus with Windows 10 IoT evaluation kit.
Includes carrier board, 7" LVDS PCAP display and access to software and documentation.
Bestellnr.: PCoreMX8MP-SKIT-W10		 360,- €


Windows 10/11 IoT Enterprise

Windows IoT Enterprise ist ein vollwertiges Windows das alle Arten von Windows Programme unterstützt. Gleichzeitig wurde die Speicheranforderungen (RAM 2FG und Flash 16GB) auf ein Minimum reduziert. Die Performance auf einer NXP CPU (i.MX8M Plus oder i.MX93) ist sehr gut. Der Microsoft Edge Browser (basiert auf Chromium)  läuft flüssig und stellt auch Videos problemlos dar.

WinIoTVideo

Langfristige Betriebssystemunterstützung

Ein besonders Merkmal von Windows IoT Enterprise ist die langfristige Betriebssystemunterstützung (LTSC). Diese Version bietet eine optionale Unterstützung von bis zu 10 Jahren, was eine stabile und verlässliche Plattform für Ihre Geräte gewährleistet.

Großes Ökosystem

Mit Windows IoT Enterprise haben Sie Zugriff auf Tausende von bestehenden Apps und können ein riesiges Ökosystem nutzen. Verwenden Sie Ihre bestehenden C# .Net-Anwendungen und entwicklen Sie sie weiter.

Sicherheit und Schutz

Nutzen Sie vorhandene, unternehmensgerechte Geräteverwaltungs-Tools, um Ihre Geräte auf dem neuesten Stand zu halten und zuverlässig zu betreiben. Funktionen wie Secure Boot und Over-the-Air-Updates sind integriert, um Ihre Geräte zu schützen und sicherzustellen, dass sie immer auf dem neuesten Stand sind.

Multi-Cloud-Konnektivität

Windows IoT Enterprise ermöglicht Multi-Cloud-Konnektivität, was eine nahtlose Integration und Verwaltung Ihrer Geräte in verschiedenen Cloud-Umgebungen erlaubt.

Kontaktieren Sie uns

Für weitere Informationen zu Funktionen und Verfügbarkeit von Windows IoT Enterprise auf F&S Modulen stehen wir Ihnen gerne zur Verfügung.(Forum)
