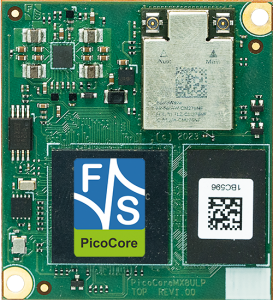

PicoCore™MX8ULP-V2I

Computer On Module mit NXP i.MX 8ULP CPU

Für den Start in die Entwicklung empfehlen wir:

	PicoCore™MX8ULP-V2I
Status	Samples
CPU
Typ	NXP i.MX 8ULP
Kern	ARM Cortex-A35 Cortex-M33 Hifi 4 DSP
Anzahl der Kerne	2x A35 + 1x M33 + DSP
Frequenz	800MHz + 216MHz + 600MHz
L2-Cache	512kB
GPU	2D, 3D: ES™ 3.1, CL™, VG™ 1.1
Betriebssystem
Linux	Yocto (uboot installed)
Echtzeit	FreeRTOS
Speicher
Flash	2 kbit EEPROM
eMMC	4GB
RAM	1GB LPDDR4 x32
Schnittstellen
SD-Karte	1x SDIO
Ethernet	RMII
USB Host	1x 2.0
USB Device	1x OTG 2.0
CAN	1x
UART	4x
I2C	4x
SPI	2x
Audio	I2S
ADC	2x (12 Bit)
Touch Panel	via I2C or USB
Kamera	MIPI-CSI (2 lanes)
RTC	PCF85263ATL
sonstige Schnittstellen	PWM, Wachtdog SPDIF/DMIC
Display
RGB	24 Bit
Allgemein
Stromversorgung	+3.8V bis 5.5VDC
Leistungsaufnahme	1W typ.
Betriebstemperaturbereich	-25°C - +85°C
Größe	35x40mm
Gewicht	~10g
Minimale Verfügbarkeit	2038

Starterkit PicoCore™MX8ULP Linux
Evaluation Kit PicoCore™MX8ULP mit Basisboard, MIPI-DSI zu LVDS Adapter, 7" LVDS Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCore8ULP-SKIT-LIN

360,- €

Software

	Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS	500,- €
	Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW	700,- €

Displays und Displaykits

	3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar) 3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch) Bestellnr.: B.LCD.22	80,- €
	7" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar) 7" TFT (800x1280) MIPI-DSI Display mit PCAP Touch (TFT-7"-MIPI-DSI-PCAP Touch) Bestellnr.: B.LCD.24	100,- €

Touch-Kits

	Resistives Touch Kit 2 Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse. Bestellnr.: SINTF-ADP-RTI2C	60,- €
	PCAP Touch Kit für EDT Zum Anschluss eines EDT PCAP Touch Bestellnr.: ADP-EDTTOUCH2	35,- €

Kabel

	LVDS/MIPI Adapter Kabel LVDS/MIPI Kabel zum Anschluss an LCD.7.LVDS.1, LCD.10.LVDS.1 und ADP-MIPI2LVDS1 Bestellnr.: B.MKAB.44	12,- €
	Kapazitiv-Touch Kabel 6-poliges Kabel mit passendem Stecker zum Anschluss eines I2C Touchs an F&S-Boards. Bestellnr.: B.MKAB.47	10,- €
	LVDS Kabel LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite. Bestellnr.: B.MKAB.53	22,- €
	Backlight Kabel Backlight Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1). Bestellnr.: B.MKAB.35	7,- €

Adapter

	Power Adapter Ermöglicht es, die armStone™ und PicoCore™ Module mit bis zu 24V zu versorgen. Bestellnr.: ADP-NT24V3	40,- €
	MIPI-DSI zu LVDS Adapter Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse. Bestellnr.: ADP-MIPI2LVDS1	25,- €
	Adapterboard MIPI-DSI (JILI30) zu RGB für EDT Unified Serie Ermöglicht die Umwandlung von MIPI-DSI (JILI30) in RGB Signale. Bestellnr.: ADP-MIPI2RGB1	30,- €

Steckverbinder

Workshops

	Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1	Anfrage
	Secure Boot as a Package Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software. Bestellnr.: WS-SBP	500,- €

Sonstiges

	USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1	20,- €
	Patch Antenne Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse. Bestellnr.: B.ANT.6	3,- €
	SMD Abstandshalter für PicoCore™ Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück) Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen. Bestellnr.: B.MSCHR.22	70,- €
	Heat Spreader PicoCore100 Heat Spreader zur Kühlung von PicoCore Boards. Bestellnr.: MHS.PC100.1	10,- €
	Heat Sink Heat Sink zur Kühlung von PicoCore, efus Boards. Bestellnr.: MHS.PC100.2	12,- €

Varianten

	PicoCore™MX8ULP-V1I NXP i.MX 8ULP ARM Dual Cortex-A35 + Cortex-M33, 2GB LPDDR4 RAM, 8GB eMMC, 2k EEPROM, 100Mbit LAN Phy, Audio Codec, WLAN, BT, MIPI-CSI, MIPI-DSI, -25°C - +85°C Bestellnr.: PCoreMX8ULP-V1I	Anfrage
	PicoCore™MX8ULP-V2I NXP i.MX 8ULP ARM Dual Cortex-A35 + Cortex-M33, 1GB LPDDR4 RAM, 4GB eMMC, 2k EEPROM, RMII, I2S, MIPI-CSI, RGB, -25°C - +85°C Bestellnr.: PCoreMX8ULP-V2I	Anfrage
	PicoCore™MX8ULP-V5I NXP i.MX 8ULP ARM Dual Cortex-A35 + Cortex-M33, 2GB LPDDR4 RAM, 8GB eMMC, 2k EEPROM, 100Mbit LAN Phy, Audio Codec, WLAN, BT, MIPI-CSI, RGB, -25°C - +85°C Bestellnr.: PCoreMX8ULP-V5I	Anfrage

Starterkit

360,- €

Für die PicoCoreMX8ULP stellen wir eine getestete Software Umgebung zur Verfügung. Teil dieser Umgebung ist das Linux Yocto Release und das BSP für den Cortex-M33. Ankündigungen über neue Versionen dieses Pakets erfolgen im Support Forum.

➜ PicoCoreMX8ULP Forum

Yocto Release Y2024.09

Für die CPU NXP i.MX8 ULP bietet F&S ein Yocto-basierte Umgebung an. Wir bieten das Linux BSP fsimx8ulp-Y2024.09-pre an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Das BSP beinhaltet die von F&S angepassten Quelltextpakete:

U-Boot: 2024.04
Linux-Kernel: 6.6.48
Yocto: 5.0.3 Scarthgap

Darüber hinaus ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration.

F&S bietet eine virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 40 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

➜ Mehr Informationen über das neue Yocto Release Y2024.09

Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 36

Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir eine auf VirtualBox basierende virtuelle Festplatten VHD zum Download bereit. Die VHD verwendet Fedora 36 als Linux Distribution.

Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.

Für unsere Kunden ist die Maschine kostenlos.

VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx8mm, fsimx8mn und fsimx8mp (64 bit CPU).
In der VHD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.

qtcreator debugging 400px

Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.

➜ Mehr Informationen zur F&S Development Machine im F&S Support Forum
➜ Download F&S Development Machine - Fedora 36
➜ Quickstart Dokumentation

PicoCoreMX8ULP - Product Flyer

Quick Facts (526 KB, pdf) - 01.05.2024
Customer Specific Boards (93 KB, pdf) - 20.09.2017

PicoCoreMX8ULP - Linux

Advice for Linux on PC (2 MB, pdf) - 10.01.2018
i.MX 8ULP Linux First Steps (3.4 MB, pdf) - 19.06.2024
Quickstart with FS Development Machine (1 MB, pdf) - 06.05.2020
Application Development with Eclipse (2.4 MB, pdf) - 18.10.2022
Application Development with Crank (485 KB, pdf) - 28.07.2022
Application Development with QT (2.1 MB, pdf) - 16.01.2024
Steps Required For Creating A Progress Bar In Linux (473 KB, pdf) - 12.07.2019
Linux on F&S Boards (2.9 MB, pdf) - 20.12.2023
How to Write SD Card Image (121 KB, pdf) - 29.03.2021
DOTNET on F&S Boards (1.1 MB, pdf) - 19.06.2024
Visual Studio Code C/C++ Application Development (455 KB, pdf) - 29.05.2024
GitHub Linux Source - (external link)
F&S Support Forum - (external link)

PicoCoreMX8ULP - Hardware

PicoCoreMX8ULP Hardware Documentation (872 KB, pdf) - 20.01.2025
Carrier board PCoreBBDSI Hardware Documentation (2.1 MB, pdf) - 10.01.2023
Carrier board PCoreBBDSI Schematic (2.8 MB, pdf) - 09.09.2021
Carrier board PCoreBBDSI Design Files (14 MB, zip) - 25.09.2024
Carrier board PCoreBBDSI Gerber Files (772 KB, zip) - 09.09.2021
Carrier board PCoreBBDSI 3D Files (760 KB, zip) - 26.04.2024
Carrier board PCoreBBDSI Placement (5.7 MB, pdf) - 09.09.2021

Varianten

	PicoCore™MX8ULP-V1I NXP i.MX 8ULP ARM Dual Cortex-A35 + Cortex-M33, 2GB LPDDR4 RAM, 8GB eMMC, 2k EEPROM, 100Mbit LAN Phy, Audio Codec, WLAN, BT, MIPI-CSI, MIPI-DSI, -25°C - +85°C Bestellnr.: PCoreMX8ULP-V1I	Anfrage
	PicoCore™MX8ULP-V2I NXP i.MX 8ULP ARM Dual Cortex-A35 + Cortex-M33, 1GB LPDDR4 RAM, 4GB eMMC, 2k EEPROM, RMII, I2S, MIPI-CSI, RGB, -25°C - +85°C Bestellnr.: PCoreMX8ULP-V2I	Anfrage
	PicoCore™MX8ULP-V5I NXP i.MX 8ULP ARM Dual Cortex-A35 + Cortex-M33, 2GB LPDDR4 RAM, 8GB eMMC, 2k EEPROM, 100Mbit LAN Phy, Audio Codec, WLAN, BT, MIPI-CSI, RGB, -25°C - +85°C Bestellnr.: PCoreMX8ULP-V5I	Anfrage

Starterkit

360,- €

Link zum Forum

Support finden Sie jederzeit in unserem Forum.

Aktuelle Beiträge

03 Apr, 15:54	How far along is Linux v6.6.x for PicoCores?
03 Apr, 15:52	F&S i.MX8M-Mini Yocto Pre Release 2025.04 (fsimx8mm-Y2025.04-pre)
03 Apr, 11:23	Custom variant for PicoCoreMX6ULL100
01 Apr, 11:37	Phy link never came up / pcie failed with error -110
01 Apr, 11:35	F&S i.MX8M-Plus Yocto Pre-Release 2025.03 (fsimx8mp-Y2025.03-pre)
24 Mar, 13:17	WEC 2013 Firewall FWS0: How to make service start automatically
24 Mar, 11:24	Touch
18 Mar, 08:32	Unable to build u-boot for PicoCore™MX8MM
11 Mar, 11:43	EDMA SAI1 error
10 Mar, 09:50	UBIFS "Corrupt empty space": Handling of 0-bits in empty NAND pages

Computer on Module		mit PicoCore™MX8ULP
Ein weiteres Mitglied der kompakten PicoCore™ Computer On Module Produktfamilie wird mit NXP i.MX 8ULP CPU angeboten. Die Formfaktorgröße von nur 35 x 40mm ermöglicht den Einsatz in kompakten Gehäusen. Das Modul verfügt über hervorragende Multimedia-Funktionen und eignet sich dank seiner Zuverlässigkeit ideal für Machine Learning und industrielle IoT-Anwendungen. Heterogenes Multicore-Prozessor-Konzept Ausgehend von der i.MX 8M Mini CPU und der i.MX 8M Plus CPU ergänzt die i.MX 8ULP CPU von NXP die i.MX 8/9 CPU Reihe ab. Es wurden einige zusätzliche Funktionen und Schnittstellen hinzugefügt, wie z.B. Extrem Low Power, Cortex-M33, RGB und MIPI-DSI als Display-Schnittstellen und CAN, um nur einige zu nennen. Der heterogene Mehrkernprozessor besteht aus bis zu zwei ARM® Cortex®-A35 Kernen (1GHz) und einem zusätzlichen Cortex®-M33 für die Echtzeitverarbeitung. Displays können entweder über eine MIPI-DSI-Schnittstelle (4 Lanes) oder über RGB angeschlossen werden. Der i.MX 8ULP bietet 2D/ 3D GPU OpenGL/CL 3.1. Diese Einheit bietet ausreichend Leistung für eine moderne Benutzeroberfläche. Der extrem stromsparende SoC i.MX8ULP eignet sich besonders für portable, batteriebetriebene Geräte. Ein kleines, kompaktes Modul ist daher die ideale Lösung für diese CPU. Dieses SoM ist sowohl in einer Consumer- als auch in einer Industrieversion erhältlich. Der PicoCore™-Standard (35x40 mm) verwendet zwei Steckverbinder (Hirose DF40C) mit je 100 Pins. Dies ermöglicht ein kompaktes Design und einen geringen Board-to-Board-Abstand (1,5-4 mm). ➜ mehr Informationen zum NXP i.MX 8ULP Anwendungsprozessor		Ausstattung und Schnittstellen Der PicoCore™MX8ULP verfügt über ausreichend Speicher (RAM und eMMC Flash). Das Modul bietet viele Schnittstellen an den 2x 100-poligen Steckern. Der PicoCore™MX8ULP hat 1x 100Mb Ethernet (opt. RMII), 802.11 ax WLAN, BT 5.0LE, 1x USB Host 2.0, 1x USB Device OTG 2.0, max. 2x CAN, max. 4x UART, max. 4x I2C, max. 2x SPI und Audio Line In/ Out/ Mic/ Headphone oder I2S. Zusätzlich stehen RTC, PWM, 4x ADC mit 12 Bit, SPDIF, DMIC zur Verfügung. Die Ansteuerung von Displays kann über eine RGB-Schnittstelle (24 Bit) oder MIPI-DSI-Schnittstelle (4 Lanes) erfolgen. Touchpanels können extern über I2C angeschlossen werden. Touchpanels können extern über I2C angeschlossen werden. Betriebsystem Das für den PicoCore™MX8ULP angepasste Betriebssystem ist Linux. Linux Yocto unterstützt alle Schnittstellen, so dass eine einfache Softwareentwicklung ohne große Hardwarekenntnisse gewährleistet werden kann. Zur Steuerung des Echtzeit-Kernels M33 steht FreeRTOS zur Verfügung. NXP i.MX 8ULP Linux Entwicklungsboard Für einen einfachen Einstieg in die Entwicklung bieten wir ein sofort lauffähiges PicoCore™MX8ULP-Starterkit mit Embedded Board, Baseboard, Display, Kabeln und Zugang zu Dokumentation und Software. Die Software umfasst das Board Support Package und Toolchain für Bare Metal oder FreeRTOS. Abgerundet wird dies durch unser breites Angebot an Software-Services, Workshops und kostenlosem Support über das Forum, E-Mail und Telefon.

Computer on Module

mit PicoCore™MX8ULP

Ein weiteres Mitglied der kompakten PicoCore™ Computer On Module Produktfamilie wird mit NXP i.MX 8ULP CPU angeboten.
Die Formfaktorgröße von nur 35 x 40mm ermöglicht den Einsatz in kompakten Gehäusen. Das Modul verfügt über hervorragende Multimedia-Funktionen und eignet sich dank seiner Zuverlässigkeit ideal für Machine Learning und industrielle IoT-Anwendungen.

Heterogenes Multicore-Prozessor-Konzept

Ausgehend von der i.MX 8M Mini CPU und der i.MX 8M Plus CPU ergänzt die i.MX 8ULP CPU von NXP die i.MX 8/9 CPU Reihe ab.
Es wurden einige zusätzliche Funktionen und Schnittstellen hinzugefügt, wie z.B. Extrem Low Power, Cortex-M33, RGB und MIPI-DSI als Display-Schnittstellen und CAN, um nur einige zu nennen.

Der heterogene Mehrkernprozessor besteht aus bis zu zwei ARM® Cortex®-A35 Kernen (1GHz) und einem zusätzlichen Cortex®-M33 für die Echtzeitverarbeitung.

Displays können entweder über eine MIPI-DSI-Schnittstelle (4 Lanes) oder über RGB angeschlossen werden. Der i.MX 8ULP bietet 2D/ 3D GPU OpenGL/CL 3.1. Diese Einheit bietet ausreichend Leistung für eine moderne Benutzeroberfläche.

Der extrem stromsparende SoC i.MX8ULP eignet sich besonders für portable, batteriebetriebene Geräte. Ein kleines, kompaktes Modul ist daher die ideale Lösung für diese CPU.
Dieses SoM ist sowohl in einer Consumer- als auch in einer Industrieversion erhältlich.
Der PicoCore™-Standard (35x40 mm) verwendet zwei Steckverbinder (Hirose DF40C) mit je 100 Pins. Dies ermöglicht ein kompaktes Design und einen geringen Board-to-Board-Abstand (1,5-4 mm).
