PicoMOD
| PicoMOD7A | PicoMODA9 | PicoMOD1.2 | PicoMODA5 | |
| Status | keine Neuentwicklungen | Produktion | Produktion | Produktion |
| CPU | - | - | - | - |
| Typ | Samsung Cortex-A8 | NXP i.MX 6 | NXP Vybrid | NXP Vybrid |
| Kern | Cortex-A8 | ARM Cortex-A9 | ARM Cortex-A5 + Cortex-M4 | ARM Cortex-A5 + Cortex-M4 |
| Anzahl der Kerne | - | Solo/DualLite | Single-/Dual-Core | Single-/Dual-Core |
| Frequenz | 1GHz | max. 1GHz | max. 500MHz & 167MHz | max. 500MHz + 167 MHz |
| L2-Cache | - | max. 1MB | 512KB | 512KB |
| GPU | - | 2D 600Mpix/s | NEON FPU |
NEON FPU |
| VPU | - | 1080p60 | - | - |
| Multimedia | CPU, 2D, 3D, MFC | - | - | - |
| Betriebssystem | - | - | - | - |
| Linux | - | Buildroot Yocto |
- | - |
| Windows | WCE 6.0 R3/ WEC 7 | WEC 7 WEC 2013 |
WCE 6.0 WEC 7 WEC 2013 |
WEC 7 |
| Echtzeit | - | - | MQX | - |
| Speicher | - | - | - | - |
| Flash | 128MB/ 1GB Flash | max. 512MB | max.1GB | max. 256MB |
| RAM | 256/ 512MB DDR2 RAM | max. 4GB | max. 512MB | 256MB |
| Schnittstellen | - | - | - | - |
| SD-Karte | on-board/ extern | 1x extern/on-board | 1x extern | 1x extern 1x on-board |
| Ethernet | 10/100Mb | 10/100Mb | 10/100Mb | 10/100Mb |
| USB Host | 1-2 (2.0) | 1-2x | 1-2x | 1x |
| USB Device | 1 (2.0) | 1x | 1x | 1x |
| CAN | 1 | 1x | - | 1x |
| UART | - | 4x | 3x | 3-4x |
| I2C | 1 | 1x | 1x | 1x |
| SPI | opt. | 1x (nur Software) | 1x | 1x |
| Audio | In/ Out | Line In/Out/Mic | - | Line In/Out/Mic |
| Digital I/O | max. 64 | max. 64 | - | max. 45 |
| Touch Panel | 4-Draht, analog resistiv | 4-wire, analog resistiv; PCAP Touch über I2C | - | 4-wire, analog resistive PCAP-Touch via I2C |
| Kamera analog/digital | - | 0/1 | - | 4/0 optional |
| Display | - | - | - | - |
| RGB | 18bit | 18bit | 18bit | 18bit |
| LVDS | 18bit/24bit | 18bit/24bit | - | - |
| CRT/DVI | 0/DVI | 0/1 | - | - |
| CSTN | - | - | - | |
| Allgemein | - | - | - | - |
| Stromversorgung | +3,3V DC/ ±5% | +3,3V DC/ ±5% | +3,3V DC/ ±5% | +3,3V DC/ ±5% |
| Leistungsaufnahme | 3W typ. | - | 1,5W typ. | 1W typ. |
| Betriebstemperaturbereich | -25 - +85°C (L1), 0°C - +85°C (L2) | 0°C - +70°C opt. -25°C - +85°C opt. -40°C - +85°C |
0°C - +70°C | 0°C - +70°C |
| Größe | 80mm x 50mm x 9mm (L x B x H) | 80x50x10mm (LxBxH) |
80x50mm (LxB) |
80x50mm (LxB) |
| Gewicht | ca. 20g | ~20g | - | ~20g |
| Minimale Verfügbarkeit | - | 2035 | 2028 | 2028 |

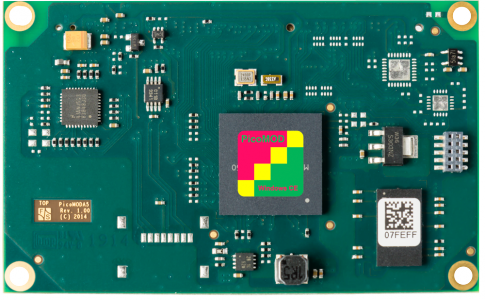

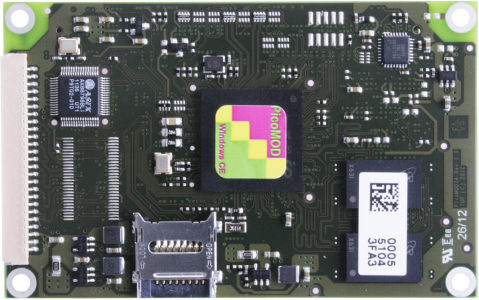

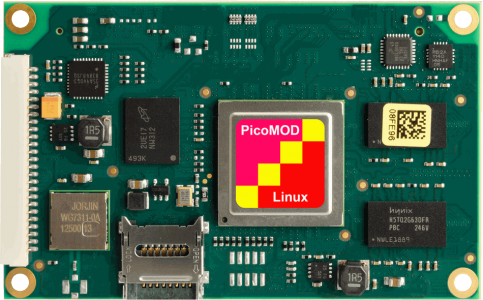

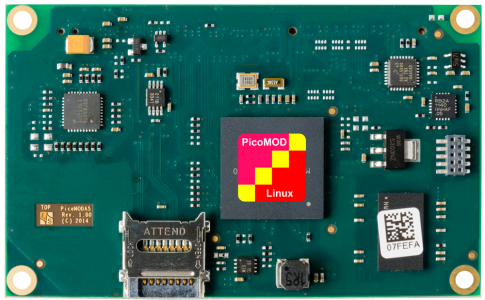

| PicoMOD7A | PicoMODA9 | PicoMOD1.2 | PicoMODA5 |
Kompakte und preiswerte Module für Anzeige, Bedienung und Steuerung.
Wie auch die NetDCU-Familie, werden wir diese Familie regelmäßig um neue pinkompatible Produkte, mit unterschiedlichen RISC-CPUs erweitern. PicoMOD ist die ideale Lösung für den Einsatz in kompakten Geräten, die ein kleines Modul erforderlich machen. Weiterhin bietet sich dieses Modul auch für den Einsatz in Volumenprodukten an, bei denen sich ein Mehraufwand in der Hardwareentwicklung des Basisboards rechnet.
