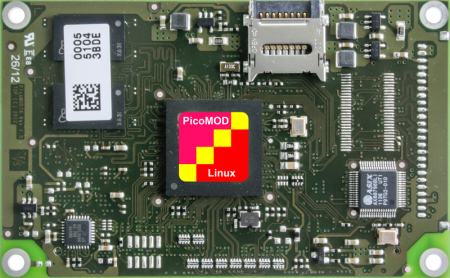

PMOD7A-ANC-LIN

Achtung: Dieses Produkt steht nicht mehr für Neuentwicklungen zur Verfügung!

Computer On Module mit Samsung S5PV210 CPU

	PMOD7A-ANC-LIN
Status	keine Neuentwicklungen
CPU
Typ	Samsung Cortex-A8
Kern	Cortex-A8
Frequenz	1GHz
Multimedia	CPU, 2D, 3D, MFC
Betriebssystem
Linux	Linux
Speicher
Flash	128MB
RAM	256MB
Schnittstellen
SD-Karte	on-board/ extern
Ethernet	1x 10/ 100MB
USB Host	1-2 (2.0)
USB Device	1 (2.0)
CAN	1
I2C	1
SPI	opt.
Audio	In/ Out
Digital I/O	max. 64
Touch Panel	4-Draht, analog resistiv
Display
RGB	
CRT/DVI	0/DVI
CSTN	
Allgemein
Stromversorgung	+3,3V DC/ ±5%
Leistungsaufnahme	3W typ.
Betriebstemperaturbereich	-25 - +85°C (L1), 0°C - +85°C (L2)
Größe	80mm x 50mm x 9mm (L x B x H)
Gewicht	ca. 20g

Das Linux BSP (multiplatform-linux-f+s-V2.0) beinhaltet den von F&S angepassten Linux Kernel Source Code (v3.3.7), den angepassten U-Boot Source Code (2012.07) und ein angepasstes Buildroot (2012.08), sowie unsere Cross-Toolchain. Zudem sind unsere standard Binaries des Linux Kernel Images, U-Boot und ein UBIFS Root Filesystem beigefügt. Um einen ersten Eindruck zu bekommen, sind in dem auf Buildroot basierenden Root Filesystem unter anderem folgende Features installiert:

Busybox 1.20.x, gdb 6.8, alsa-utils, gstreamer, madplay, directFB, fbv, X.Org rel-7.5, Matchbox, feh, X11vnc, openssl, openssh, freetype, glib2, tslib, libv4l, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp

Das BSP enthält auch unsere First-Steps Dokumentation, sowie Beispielapplikationen.

Flyer PicoMOD7A A4 Deutsch (653 KB, pdf)

PicoMOD7A - Hardware

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Hardware Documentation LVDS Version (629 KB, pdf) - 23.11.2012

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Hardware Documentation RGB Digital Version (698 KB, pdf) - 30.08.2012
Hardware Startinterface

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Hardware Startinterface BOM (200 KB, pdf) - 12.12.2011

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Hardware Startinterface Schematic (218 KB, pdf) - 22.09.2011

PicoMOD7A - Linux

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Advices for Linux on PC (2 MB, pdf) - 10.01.2018

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Linux First Steps (1.4 MB, pdf) - 22.11.2012

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

GPIO Reference Card (81 KB, pdf) - 22.11.2012

PicoMOD7A - Windows Embedded CE/Compact

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

First Steps (1.1 MB, pdf) - 16.05.2011

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Device Driver (3 MB, pdf) - 23.08.2013

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

CAN Driver (967 KB, pdf) - 23.03.2015

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Native SPI Device Driver (englisch) (2.2 MB, pdf) - 13.03.2013
Native SPI Device Driver (englisch) old

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

I2C Device Drivers I2C+NI2C (393 KB, pdf) - 13.01.2017

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

FTP Server Configuration (15 KB, pdf) - 30.12.2004

Es gibt keine Dateien anzuzeigen.

PicoMOD7A - Miscellaneous

Camera Interface Documentation (Windows Embedded)

PicoMOD7A - Display

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Display - Pin Assignment List (digital RGB) (1.5 MB, pdf) - 07.03.2012

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Display - Pin Assignment List (LVDS) (1.2 MB, pdf) - 24.09.2012

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Display Settings from Datasheet (11 KB, pdf) - 19.11.2009
Display - Drivers

- ET070001DM6, 800x480 Pixel (738 bytes, txt) - 15.04.2010
- TX26D12, 800x600 Pixel (729 bytes, txt) - 15.04.2010
AOU

AOU G104VN01, 640x480 Pixel (739 bytes, txt) - 15.04.2010

AUO G057QN01, 320x240 Pixel (739 bytes, txt) - 10.07.2009
AUO G057QN01, 320x240 Pixel (735 bytes, txt) - 15.04.2010
AUO G070VW01, 800x480 Pixel (714 bytes, txt) - 10.07.2009
AUO G084SN03, 800x600 Pixel (752 bytes, txt) - 10.07.2009
AUO G084SN05, 800x600 Pixel (714 bytes, txt) - 10.07.2009
AUO G084SN05V8, 800x600 Pixel (716 bytes, txt) - 10.07.2009
AUO G084SN05V8, 800x600 Pixel (712 bytes, txt) - 15.04.2010
AUO G084SN05V8, 800x600 Pixel (712 bytes, txt) - 15.04.2010
AUO G104SN02, 800x600 Pixel (752 bytes, txt) - 10.07.2009
AUO G104SN03, 800x600 Pixel (752 bytes, txt) - 10.07.2009
AUO G104SN03, 800x600 Pixel (752 bytes, txt) - 15.04.2010
AUO G121SN01, 800x600 Pixel (743 bytes, txt) - 10.07.2009

Actron

Actron LM057, 640x480 Pixel (846 bytes, txt) - 10.07.2009

Ampire

Ampire AM320240LTNQW, 320x240 Pixel (744 bytes, txt) - 10.07.2009
Ampire AM320240LTNQW, 320x240 Pixel (749 bytes, txt) - 15.04.2010
Ampire AM320240n1tmcw, 320x240 Pixel (746 bytes, txt) - 10.07.2009
Ampire AM320240N1TMQW, 320x241 Pixel (741 bytes, txt) - 10.07.2009
Ampire AM320240N1TMQW, 320x241 Pixel (782 bytes, txt) - 15.04.2010
Ampire AM320240ntmcw-cursor, 320x240 Pixel (751 bytes, txt) - 10.07.2009
Ampire AM320240n1tmcw, 320x240 Pixel (747 bytes, txt) - 10.07.2009
Ampire AM320240n1tmqw, 320x240 Pixel (749 bytes, txt) - 10.07.2009
Ampire AM320240n1tmqw, 320x240 Pixel (745 bytes, txt) - 15.04.2010
Ampire AM320240n1tmqw, 320x240 Pixel (749 bytes, txt) - 15.04.2010
Ampire AM640480GHTNQW, 640x480 Pixel (745 bytes, txt) - 15.04.2010
Ampire AM800480E2TMQW, 800x480 Pixel (751 bytes, txt) - 10.07.2009
Ampire AM800480E2TMQW, 800x480 Pixel (747 bytes, txt) - 15.04.2010
Ampire AT320240Q2, 320x240 Pixel (757 bytes, txt) - 10.07.2009
Ampire AT320240Q2, 320x240 Pixel (798 bytes, txt) - 15.04.2010
Ampire AT320240Q2, 320x240 Pixel (772 bytes, txt) - 10.07.2009
Ampire AT320240Q2, 320x240 Pixel (768 bytes, txt) - 15.04.2010
Ampire AT320240Q2, 320x240 Pixel (740 bytes, txt) - 15.04.2010

CASIO

CASIO 08TLM034, 240x320 Pixel (781 bytes, txt) - 15.04.2010

CCT CCT2432, 320x240 Pixel (833 bytes, txt) - 10.07.2009

CHIMEI

CHIMEI C0283QGLD, 240x320 Pixel (733 bytes, txt) - 10.07.2009
CHIMEI C0283QGLD, 240x320 Pixel (738 bytes, txt) - 15.04.2010
CHIMEI G070Y, 800x480 Pixel (731 bytes, txt) - 10.07.2009
CHIMEI G070Y, 800x480 Pixel (727 bytes, txt) - 15.04.2010
CHIMEI G080Y, 800x480 Pixel (732 bytes, txt) - 15.04.2010
CHIMEI G080Y, 800x480 Pixel (728 bytes, txt) - 15.04.2010
CHIMEI G080Y, 800x480 Pixel (732 bytes, txt) - 15.04.2010

Casio

Casio COM41T4148, 320x240 Pixel (778 bytes, txt) - 10.07.2009
Casio COM41T4148, 320x240 Pixel (818 bytes, txt) - 15.04.2010

Chimei

Chimei LQ035NC111, 320x240 Pixel (750 bytes, txt) - 10.07.2009
Chimei LQ035NC111, 320x240 Pixel (746 bytes, txt) - 15.04.2010

Chungwhwa

Chungwhwa CLAA057, 640x480 Pixel (832 bytes, txt) - 10.07.2009
Chungwhwa CLAA057, 640x480 Pixel (847 bytes, txt) - 15.04.2010

DataImage

DataImage FG030570DSSWBG01, 320x240 Pixel (746 bytes, txt) - 15.04.2010
DataImage FG050700C, 320x240 Pixel (743 bytes, txt) - 10.07.2009
DataImage FX030534, 320x240 Pixel (749 bytes, txt) - 10.07.2009

DataModul

DataModul TLM-T420, 320x96 Pixel (743 bytes, txt) - 10.07.2009

EDT ER057005, 320x240 Pixel (823 bytes, txt) - 10.07.2009
EDT ER057006, 320x240 Pixel (824 bytes, txt) - 10.07.2009
EDT ET035007, 320x240 Pixel (739 bytes, txt) - 10.07.2009
EDT ET035009_, 320x240 Pixel (737 bytes, txt) - 15.04.2010
EDT ET035009, 320x240 Pixel (740 bytes, txt) - 15.04.2010
EDT ET035009_, 320x240 Pixel (737 bytes, txt) - 15.04.2010
EDT ET043000DH6, 480x272 Pixel (743 bytes, txt) - 10.07.2009
EDT ET043000DH6, 480x272 Pixel (743 bytes, txt) - 10.07.2009
EDT ET043000DH6, 480x272 Pixel (737 bytes, txt) - 15.04.2010
EDT ET043000DM6, 480x272 Pixel (743 bytes, txt) - 10.07.2009
EDT ET043000, 480x272 Pixel (736 bytes, txt) - 15.04.2010
EDT ET043002, 480x272 Pixel (740 bytes, txt) - 10.07.2009
EDT ET043002, 480x272 Pixel (736 bytes, txt) - 15.04.2010
EDT ET043005, 480x272 Pixel (737 bytes, txt) - 15.04.2010
EDT ET050000, 800x480 Pixel (742 bytes, txt) - 15.04.2010
EDT ET057001, 320x240 Pixel (739 bytes, txt) - 10.07.2009
EDT ET057001, 320x240 Pixel (735 bytes, txt) - 15.04.2010
EDT ET057003DH6, 320x240 Pixel (743 bytes, txt) - 10.07.2009
EDT ET057003DH6, 320x240 Pixel (739 bytes, txt) - 15.04.2010
EDT ET057007, 640x480 Pixel (741 bytes, txt) - 10.07.2009
EDT ET057007DHU, 640x480 Pixel (773 bytes, txt) - 15.04.2010
EDT ET057019DHU, 640x480 Pixel (744 bytes, txt) - 10.07.2009
EDT ET057010DHU, 640x480 Pixel (740 bytes, txt) - 15.04.2010
EDT ET057011, 320x240 Pixel (740 bytes, txt) - 10.07.2009
EDT ET057011, 320x240 Pixel (736 bytes, txt) - 15.04.2010
EDT ET070000DM6, 800x480 Pixel (745 bytes, txt) - 15.04.2010
EDT ET070000DM6, 800x480 Pixel (741 bytes, txt) - 15.04.2010
EDT ETV570G2DHU, 640x480 Pixel (747 bytes, txt) - 15.04.2010
EDT ETV570G2DHU, 640x480 Pixel (743 bytes, txt) - 15.04.2010
EDT EW32F90, 320x240 Pixel (749 bytes, txt) - 10.07.2009
EDT EW32F92, 320x240 Pixel (749 bytes, txt) - 10.07.2009

Eltec

Eltec 523-3093-0655, 320x240 Pixel (851 bytes, txt) - 10.07.2009

Epson

Epson L5S30978, 800x480 Pixel (794 bytes, txt) - 15.04.2010

Evervision

Evervision VGG322404, 320x240 Pixel (749 bytes, txt) - 15.04.2010
Evervision VGG322404, 320x240 Pixel (747 bytes, txt) - 15.04.2010
Evervision VGG322404, 320x240 Pixel (747 bytes, txt) - 15.04.2010
Evervision VGG322404, 320x240 Pixel (748 bytes, txt) - 15.04.2010
Evervision VGG322427, 320x240 Pixel (744 bytes, txt) - 15.04.2010
Evervision GG644803, 640x480 Pixel (749 bytes, txt) - 10.07.2009
Evervision VGG644803, 640x480 Pixel (781 bytes, txt) - 15.04.2010
Evervision VGG804806, 800x480 Pixel (748 bytes, txt) - 10.07.2009
Evervision VGG804806, 800x480 Pixel (744 bytes, txt) - 15.04.2010
Evervision VGG804806, 800x480 Pixel (748 bytes, txt) - 10.07.2009

Hantronix

Hantronix HDA351-LVH, 320x240 Pixel (746 bytes, txt) - 15.04.2010
Hantronix HDA351-LVH, 320x240 Pixel (742 bytes, txt) - 15.04.2010
Hantronix HDA570VT-V, 640x480 Pixel (750 bytes, txt) - 10.07.2009

Hitachi

Hitachi SP10Q010, 320x240 Pixel (799 bytes, txt) - 10.07.2009
Hitachi SP14x-cursor, 320x240 Pixel (764 bytes, txt) - 15.04.2010
Hitachi SP14x, 320x240 Pixel (761 bytes, txt) - 10.07.2009
Hitachi SP24V001, 640x480 Pixel (858 bytes, txt) - 10.07.2009
Hitachi ST12x, 320x240 Pixel (796 bytes, txt) - 10.07.2009
Hitachi SX14, 320x240 Pixel (867 bytes, txt) - 10.07.2009
Hitachi SX19, 640x480 Pixel (869 bytes, txt) - 10.07.2009
Hitachi SX19, 640x480 Pixel (869 bytes, txt) - 10.07.2009
Hitachi TX06, 240x320 Pixel (816 bytes, txt) - 10.07.2009
Hitachi TX07D09, 240x320 Pixel (786 bytes, txt) - 10.07.2009
Hitachi TX07D09, 240x320 Pixel (782 bytes, txt) - 15.04.2010
Hitachi TX09, 240x320 Pixel (818 bytes, txt) - 10.07.2009
Hitachi TX09, 240x320 Pixel (818 bytes, txt) - 10.07.2009
Hitachi TX09D70, 240x320 Pixel (773 bytes, txt) - 15.04.2010
Hitachi TX09D70VM1CDA, 240x320 Pixel (783 bytes, txt) - 10.07.2009
Hitachi TX09D70, 240x320 Pixel (773 bytes, txt) - 15.04.2010
Hitachi TX14D12, 320x240 Pixel (742 bytes, txt) - 10.07.2009
Hitachi TX14D12, 320x240 Pixel (738 bytes, txt) - 15.04.2010
Hitachi TX14D14VM1BBA, 640x480 Pixel (749 bytes, txt) - 10.07.2009
Hitachi TX14D14VM1BBA, 640x480 Pixel (736 bytes, txt) - 15.04.2010
Hitachi TX14D22VM1BAA, 320x240 Pixel (726 bytes, txt) - 15.04.2010
Hitachi TX14D22VM1BAA_, 320x240 Pixel (723 bytes, txt) - 15.04.2010
Hitachi TX16, 640x240 Pixel (781 bytes, txt) - 10.07.2009
Hitachi TX16, 640x240 Pixel (781 bytes, txt) - 10.07.2009
Hitachi TX16, 640x240 Pixel (777 bytes, txt) - 15.04.2010
Hitachi TX17D01VM2CPA-1, 640x480 Pixel (788 bytes, txt) - 15.04.2010
Hitachi TX17D01VM2CPA-1, 640x480 Pixel (784 bytes, txt) - 15.04.2010
Hitachi TX18, 600x480 Pixel (733 bytes, txt) - 10.07.2009
Hitachi TX18, 800x480 Pixel (781 bytes, txt) - 10.07.2009
Hitachi TX18D16VM1CAA, 800x480 Pixel (784 bytes, txt) - 10.07.2009
Hitachi TX18D16VM1CAA, 800x480 Pixel (780 bytes, txt) - 15.04.2010
Hitachi TX18D35, 800x480 Pixel (743 bytes, txt) - 15.04.2010
Hitachi TX18D16VM1CAA, 800x480 Pixel (776 bytes, txt) - 15.04.2010
Hitachi TX18D16VM1CAA, 800x480 Pixel (778 bytes, txt) - 15.04.2010
Hitachi TX18D35, 800x480 Pixel (741 bytes, txt) - 15.04.2010
Hitachi TX23, 800x480 Pixel (781 bytes, txt) - 10.07.2009
Hitachi TX23, 800x480 Pixel (740 bytes, txt) - 10.07.2009
Hitachi TX26, 640x480 Pixel (781 bytes, txt) - 10.07.2009
Hitachi TX31, 800x480 Pixel (781 bytes, txt) - 10.07.2009
Hitachi TX31D58, 800x480 Pixel (743 bytes, txt) - 10.07.2009

Innolux

Innolux AT070TN83, 800x480 Pixel (736 bytes, txt) - 10.07.2009
Innolux AT070TN83, 800x480 Pixel (776 bytes, txt) - 15.04.2010
Innolux AT070TN83, 800x480 Pixel (780 bytes, txt) - 15.04.2010

Kyocera

Kyocera TCG104V2, 640x480 Pixel (746 bytes, txt) - 10.07.2009
Kyocera KCG047, 320x240 Pixel (825 bytes, txt) - 10.07.2009
Kyocera KCG057, 320x240 Pixel (825 bytes, txt) - 10.07.2009
Kyocera KCG075, 640x480 Pixel (834 bytes, txt) - 10.07.2009
Kyocera KCS057, 320x240 Pixel (825 bytes, txt) - 10.07.2009
Kyocera KG057, 320x240 Pixel (826 bytes, txt) - 10.07.2009
Kyocera TCG057QV, 320x240 Pixel (749 bytes, txt) - 10.07.2009
Kyocera TCG057QV, 320x240 Pixel (743 bytes, txt) - 15.04.2010
Kyocera TCG057QV, 320x240 Pixel (749 bytes, txt) - 10.07.2009
Kyocera TCG057QV1DC, 320x240 Pixel (746 bytes, txt) - 15.04.2010
Kyocera TCG057QV1DC, 320x240 Pixel (742 bytes, txt) - 15.04.2010
Kyocera TCG057QV1DC, 320x240 Pixel (746 bytes, txt) - 15.04.2010
Kyocera TCG057QVLBA, 320x240 Pixel (746 bytes, txt) - 10.07.2009
Kyocera TCG057QVLBA, 320x240 Pixel (742 bytes, txt) - 15.04.2010
Kyocera TCG057VG, 640x480 Pixel (780 bytes, txt) - 10.07.2009
Kyocera TCG057VG, 640x480 Pixel (741 bytes, txt) - 15.04.2010
Kyocera TCG057VG, 640x480 Pixel (780 bytes, txt) - 10.07.2009
Kyocera TCG057VG, 640x480 Pixel (741 bytes, txt) - 15.04.2010
Kyocera TCG062, 640x240 Pixel (740 bytes, txt) - 15.04.2010
Kyocera TCG062, 640x240 Pixel (780 bytes, txt) - 15.04.2010
Kyocera TCG075, 640x480 Pixel (784 bytes, txt) - 10.07.2009
Kyocera TCG075, 640x480 Pixel (784 bytes, txt) - 10.07.2009
Kyocera TCG075VGLBA, 640x480 Pixel (769 bytes, txt) - 10.07.2009
Kyocera TCG075VGLBA, 640x480 Pixel (765 bytes, txt) - 15.04.2010
Kyocera TCG085, 800x480 Pixel (743 bytes, txt) - 15.04.2010
Kyocera TCG085, 800x480 Pixel (739 bytes, txt) - 15.04.2010
Kyocera TCG104V2, 640x480 Pixel (747 bytes, txt) - 10.07.2009
Kyocera TCG104V2, 640x480 Pixel (743 bytes, txt) - 15.04.2010
Kyocera THG057VGLAK, 640x480 Pixel (748 bytes, txt) - 10.07.2009
Kyocera THG057VGLAK, 640x480 Pixel (744 bytes, txt) - 15.04.2010

LG-Philips

LG-Philips LB064V2(TD)(01), 640x480 Pixel (748 bytes, txt) - 10.07.2009
LG-Philips LB064V2, 640x480 Pixel (749 bytes, txt) - 15.04.2010
LG-Philips LB064V2, 640x480 Pixel (749 bytes, txt) - 10.07.2009
LG-Philips LB104V3, 640x480 Pixel (740 bytes, txt) - 10.07.2009
LG-Philips LB121S1A2, 800x600 Pixel (750 bytes, txt) - 10.07.2009

LGPhilips

LGPhilips LB035Q02, 320x240 Pixel (742 bytes, txt) - 15.04.2010
LGPhilips LB035Q02, 320x240 Pixel (742 bytes, txt) - 15.04.2010
LGPhilips LB035Q02, 320x240 Pixel (742 bytes, txt) - 15.04.2010

Linkface

Linkface TF057, 640x480 Pixel (778 bytes, txt) - 10.07.2009

Microtips

Microtips T057, 320x240 Pixel (776 bytes, txt) - 10.07.2009

NEC NL2432, 240x320 Pixel (739 bytes, txt) - 10.07.2009
NEC NL3224, 320x240 Pixel (729 bytes, txt) - 10.07.2009
NEC NL3224, 320x240 Pixel (734 bytes, txt) - 15.04.2010
NEC NL6448BC, 640x480 Pixel (734 bytes, txt) - 10.07.2009
NEC NL6448BC, 640x480 Pixel (743 bytes, txt) - 10.07.2009
NEC NL6448BC18, 640x480 Pixel (740 bytes, txt) - 15.04.2010
NEC NL6448BC18, 640x480 Pixel (740 bytes, txt) - 15.04.2010
NEC NL6448BC, 640x480 Pixel (739 bytes, txt) - 15.04.2010
NEC NL8060BC, 800x600 Pixel (733 bytes, txt) - 10.07.2009
NEC NL8060BC26and31, 800x600 Pixel (749 bytes, txt) - 10.07.2009

NanYa

NanYa LM032, 320x240 Pixel (749 bytes, txt) - 10.07.2009
NanYa LMX32-27A, 320x240 Pixel (798 bytes, txt) - 10.07.2009

Nanya

Nanya LVC75Z779VST, 320x240 Pixel (742 bytes, txt) - 15.04.2010

OSD OSD057, 640x480 Pixel (844 bytes, txt) - 10.07.2009

Optrex

Optrex T51513, 640x480 Pixel (776 bytes, txt) - 10.07.2009
Optrex T51638D084, 640x480 Pixel (780 bytes, txt) - 10.07.2009
Optrex T51750, 640x480 Pixel (776 bytes, txt) - 10.07.2009
Optrex T-51963GD035J, 240x320 Pixel (747 bytes, txt) - 15.04.2010
Optrex T55264, 320x240 Pixel (740 bytes, txt) - 10.07.2009
Optrex T55264, 320x240 Pixel (736 bytes, txt) - 15.04.2010
Optrex T55265, 320x240 Pixel (740 bytes, txt) - 10.07.2009

Planar

Planar EL320.240.36HB, 320x240 Pixel (741 bytes, txt) - 10.07.2009
Planar EL320.240.36HB, 320x240 Pixel (750 bytes, txt) - 10.07.2009
Planar EL320.240.36HB, 320x240 Pixel (749 bytes, txt) - 10.07.2009
Planar EL320.240.36HB, 320x240 Pixel (750 bytes, txt) - 10.07.2009

Powerline

Powerline PG192128, 192x128 Pixel (749 bytes, txt) - 10.07.2009

Powertip

Powertip PG320240, 320x240 Pixel (799 bytes, txt) - 10.07.2009
Powertip PG320240WRM, 320x240 Pixel (802 bytes, txt) - 10.07.2009
Powertip PH320240, 320x240 Pixel (785 bytes, txt) - 10.07.2009
Powertip PH320240T-009, 320x240 Pixel (749 bytes, txt) - 10.07.2009
Powertip PH320240T-009, 320x240 Pixel (745 bytes, txt) - 15.04.2010
Powertip PH640480T, 640x480 Pixel (752 bytes, txt) - 10.07.2009
Powertip PH640480T, 640x480 Pixel (748 bytes, txt) - 15.04.2010

PrimeView

PrimeView PD035VX2, 640x480 Pixel (746 bytes, txt) - 10.07.2009
PrimeView PD035VX2, 640x480 Pixel (749 bytes, txt) - 10.07.2009
PrimeView PD057, 320x240 Pixel (739 bytes, txt) - 10.07.2009
PrimeView PD057, 320x240 Pixel (739 bytes, txt) - 10.07.2009
PrimeView PD057, 320x240 Pixel (742 bytes, txt) - 10.07.2009
PrimeView PD057, 320x240 Pixel (738 bytes, txt) - 15.04.2010
PrimeView PD064VT4, 640x480 Pixel (737 bytes, txt) - 10.07.2009
PrimeView PD064VT4, 640x480 Pixel (737 bytes, txt) - 10.07.2009
PrimeView PD064VT4, 640x480 Pixel (777 bytes, txt) - 15.04.2010
PrimeView PD104, 640x480 Pixel (737 bytes, txt) - 10.07.2009
PrimeView PM070, 800x480 Pixel (745 bytes, txt) - 10.07.2009

Safaring

Safaring GATW70SN08K, 800x480 Pixel (748 bytes, txt) - 10.07.2009
Safaring GATW70SN08K, 800x480 Pixel (744 bytes, txt) - 15.04.2010

Samsung

Samsung LTE700WQ, 480x234 Pixel (740 bytes, txt) - 10.07.2009

Sharp

Sharp LQ037, 480x640 Pixel (741 bytes, txt) - 15.04.2010
Sharp LQ038Q5DR, 320x240 Pixel (748 bytes, txt) - 10.07.2009
Sharp LQ043, 480x272 Pixel (734 bytes, txt) - 10.07.2009
Sharp LQ043T3D, 480x272 Pixel (746 bytes, txt) - 10.07.2009
Sharp LQ043T3D, 480x272 Pixel (736 bytes, txt) - 15.04.2010
Sharp LQ049, 320x96 Pixel (729 bytes, txt) - 10.07.2009
Sharp LQ049, 320x96 Pixel (728 bytes, txt) - 10.07.2009
Sharp LQ049, 320x96 Pixel (725 bytes, txt) - 15.04.2010
Sharp LQ050, 320x240 Pixel (735 bytes, txt) - 10.07.2009
Sharp LQ057, 320x240 Pixel (736 bytes, txt) - 10.07.2009
Sharp LQ057Q3, 320x240 Pixel (740 bytes, txt) - 10.07.2009
Sharp LQ057Q3, 320x240 Pixel (740 bytes, txt) - 10.07.2009
Sharp LQ057Q3, 320x240 Pixel (736 bytes, txt) - 15.04.2010
Sharp LQ057V3, 640x480 Pixel (742 bytes, txt) - 10.07.2009
Sharp LQ057V3DG02, 640x480 Pixel (743 bytes, txt) - 15.04.2010
Sharp LQ064, 640x480 Pixel (735 bytes, txt) - 10.07.2009
Sharp LQ064V, 640x480 Pixel (740 bytes, txt) - 10.07.2009
Sharp LQ064V3DG, 640x480 Pixel (743 bytes, txt) - 10.07.2009
Sharp LQ064V3DG, 640x480 Pixel (739 bytes, txt) - 15.04.2010
Sharp LQ070, 800x480 Pixel (736 bytes, txt) - 10.07.2009
Sharp LQ070Y5, 800x480 Pixel (737 bytes, txt) - 10.07.2009
Sharp LQ070Y5, 800x480 Pixel (737 bytes, txt) - 10.07.2009
Sharp LQ070Y5, 800x480 Pixel (773 bytes, txt) - 15.04.2010
Sharp LQ084, 640x480 Pixel (746 bytes, txt) - 10.07.2009
Sharp LQ084S3, 800x600 Pixel (765 bytes, txt) - 10.07.2009
Sharp LQ104, 640x480 Pixel (730 bytes, txt) - 10.07.2009
Sharp LQ104S1DG, 800x600 Pixel (746 bytes, txt) - 10.07.2009
Sharp LQ104LS1LG61, 800x600 Pixel (749 bytes, txt) - 10.07.2009
Sharp LQ104, 640x480 Pixel (770 bytes, txt) - 15.04.2010
Sharp LQ121S1DG, 800x600 Pixel (746 bytes, txt) - 10.07.2009
Sharp LQ121S1DG, 800x600 Pixel (746 bytes, txt) - 10.07.2009
Sharp LQ121S1DG, 800x600 Pixel (746 bytes, txt) - 10.07.2009
Sharp LQ121S1DG, 800x600 Pixel (746 bytes, txt) - 10.07.2009

Tianma

Tianma TM320240, 320x240 Pixel (798 bytes, txt) - 10.07.2009

TopSun

TopSun TS57, 320x240 Pixel (795 bytes, txt) - 10.07.2009

Toshiba

Toshiba LTA057, 320x240 Pixel (747 bytes, txt) - 10.07.2009
Toshiba LTA084C1, 800x600 Pixel (746 bytes, txt) - 10.07.2009
Toshiba LTD104, 640x480 Pixel (737 bytes, txt) - 10.07.2009
Toshiba LTD104, 640x480 Pixel (742 bytes, txt) - 15.04.2010

URT UMNH8061MD, 240x320 Pixel (741 bytes, txt) - 10.07.2009
URT UMSH7867MD, 320x240 Pixel (835 bytes, txt) - 10.07.2009
URT UMSH8004MD, 640x480 Pixel (742 bytes, txt) - 10.07.2009
URT UMSH8004MD, 640x480 Pixel (738 bytes, txt) - 15.04.2010
URT UMSH8013MD, 800x480 Pixel (742 bytes, txt) - 10.07.2009
URT UMSH8044MD, 320x240 Pixel (741 bytes, txt) - 10.07.2009
URT UMSH8044MD, 480x240 Pixel (740 bytes, txt) - 10.07.2009
URT UMSH8044MD, 480x240 Pixel (736 bytes, txt) - 15.04.2010
URT UMSH8050MD, 800x480 Pixel (743 bytes, txt) - 10.07.2009
URT UMSH8065MD, 320x240 Pixel (741 bytes, txt) - 10.07.2009
URT UMSH8065MD, 320x240 Pixel (741 bytes, txt) - 10.07.2009
URT UMSH8065MD, 320x240 Pixel (737 bytes, txt) - 15.04.2010
URT UMSH8065MD, 320x240 Pixel (737 bytes, txt) - 15.04.2010
URT UMSH8089MD, 640x480 Pixel (742 bytes, txt) - 10.07.2009
URT UMSH8089MD, 640x480 Pixel (738 bytes, txt) - 15.04.2010
URT UMSH8173, 800x480 Pixel (742 bytes, txt) - 15.04.2010
URT UMSH8173MD, 800x480 Pixel (743 bytes, txt) - 15.04.2010
URT UMSH8173MD, 800x480 Pixel (743 bytes, txt) - 15.04.2010
URT UMSH8227MD, 640x480 Pixel (742 bytes, txt) - 10.07.2009
URT UMSH8227MD, 640x480 Pixel (738 bytes, txt) - 15.04.2010
URT UMSH8240MD, 800x600 Pixel (743 bytes, txt) - 15.04.2010
URT UMSH8252MD, 480x240 Pixel (740 bytes, txt) - 15.04.2010
URT UMSH8282, 800x480 Pixel (738 bytes, txt) - 15.04.2010
URT UMSH8272MD, 800x480 Pixel (744 bytes, txt) - 15.04.2010
URT UMSH8282, 800x480 Pixel (738 bytes, txt) - 15.04.2010

VIA PS104S0003, 800x600 Pixel (724 bytes, txt) - 15.04.2010

PicoMOD7A - Product Flyer

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

English (576 KB, pdf) - 30.01.2013

Variante

PMOD7A-ANC-LIN
Samsung S5PV210 Cortex-A8, 256MB RAM, 128MB Flash, 1x Ethernet, 1x CAN, Audio, Touch, RGB, CSTN, DVI, 0°C - +85°C, 3,3V Versorgung, Linux Buildroot
Bestellnr.: PMOD7A-ANC-LIN

Anfrage

Link zum Forum

Support finden Sie jederzeit in unserem Forum.

Aktuelle Beiträge

15 Nov, 17:26	Ethernet issue
14 Nov, 12:20	Change to winter time
13 Nov, 08:06	UARTC Voltage level problem on the RX side
11 Nov, 15:27	No serial communication when booting
11 Nov, 11:06	Unclear behaviour of ON_OFF pin on PicoCore
08 Nov, 09:19	[Solved] Shutdown on MX8MP
07 Nov, 17:21	Shared memory does not work anymore after update to release Y2024.07
06 Nov, 16:21	Reset behaviour of GPIO-Pins
05 Nov, 13:57	SD-card doesn't recognized by Linux in PicoCore imx8ulp.
05 Nov, 13:53	PicoCore Som version number

PMOD7A-ANC-LIN

Achtung: Dieses Produkt steht nicht mehr für Neuentwicklungen zur Verfügung!

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Variante

Link zum Forum

Aktuelle Beiträge

Support

Address
