OSM™
Open Standard Module (OSM) ist ein Standard für Auflötmodule, veröffentlicht von der SGeT. Während der OSM Standard unterschiedlichste Größen vorsieht (Size 0, S, M, L) konzentriert sich F&S auf OSM Size-S.
Der Einsatz von OSM Size-S bietet eine Vielzahl von Vorteilen. Hier sind einige der Gründe, die für die Verwendung von OSM Size-S sprechen:
-
Kompaktes und leistungsfähiges Design:
OSM Size-S bietet eine ideale Balance zwischen Größe und Rechenleistung. Auf einer Fläche von nur 30 x 30 mm ist ausreichend Platz um auch leistungsfähige 64bit Prozessoren wie den i.MX8M Mini mit 4x Cortex A53 (1,8GHz) oder den i.MX93 mit 2x Cortex-A55 (1,7GHz) inklusive DDR-RAM und eMMC Flash unterzubringen. - Schnellere Markteinführung und Kosteneffizienz:
Durch die standardisierte Bauweise und die einheitlichen Schnittstellen können Entwicklungszeiten drastisch reduziert werden. Die F&S "Carrier Board Design Library" erleichtert die Integration des Moduls in die Basisplatine, Die Module können innerhalb der SMD Fertigungslinie verarbeitet werden. Eine manuelle Montage und das Verschrauben entfällt. - Zukunftssicherheit und Investitionsschutz:
Die Module können problemlos ausgetauscht werden um z.B. auf geänderte Anforderungen reagieren zu können. Dies garantiert einen langfristigen Investitionsschutz. - Reduzierte Entwicklungsrisiken:
OSM Size-S basiert auf einem etablierten Standard, der von vielen Herstellern unterstützt wird. Dies reduziert das Risiko von Inkompatibilitäten und technischen Problemen. Die umfangreiche Dokumentation (Design-In, Verarbeitung, Kühlung) vermeidet Fehler in der Carrier Board Entwicklung. Die Software ist optimal auf die Module abgestimmt und wird im Rahmen umfangreicher Tests (z.B. Temperatur, Compliance) auf Ihre Stabilität überprüft. - Robustheit und Zuverlässigkeit:

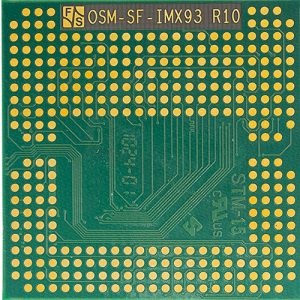

Die Verwendung von LGA-Pads sorgt für eine stabile und zuverlässige Verbindung, die besonders in anspruchsvollen Umgebungen von Vorteil ist. Alle Module sind auch im industriellen Temperaturbereich erhältlich.
Mehr Informationen zu OSM (Spezifikation, Design Guide) sind unter folgendem Link verfügbar:
Open Standard Module (OSM) standard and specifications - SGET

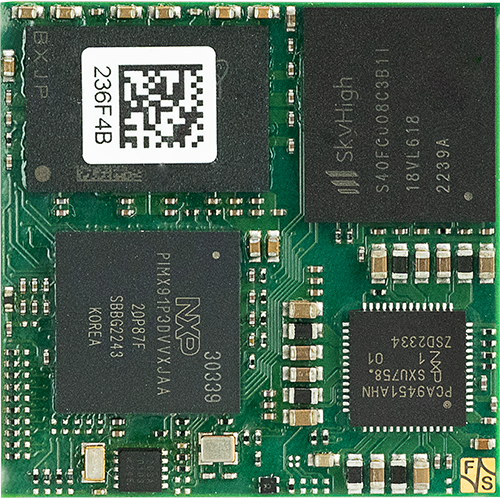

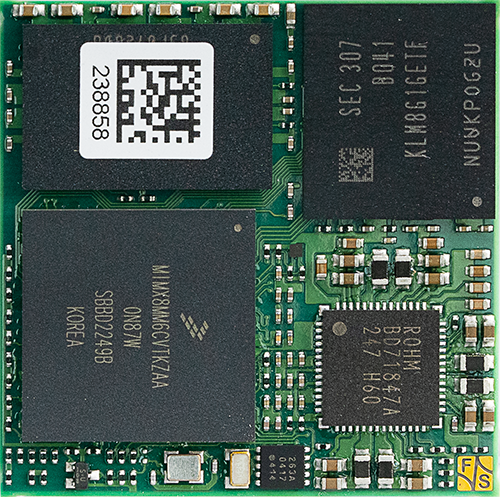

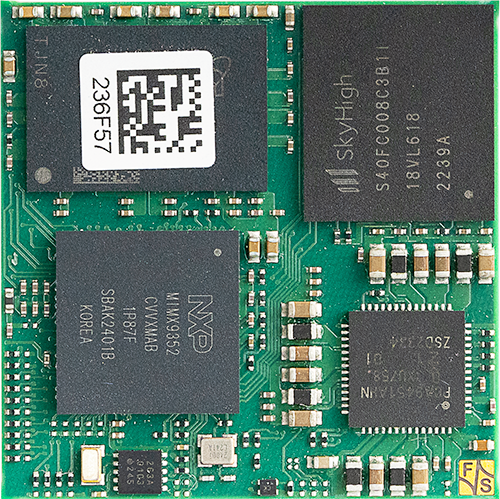

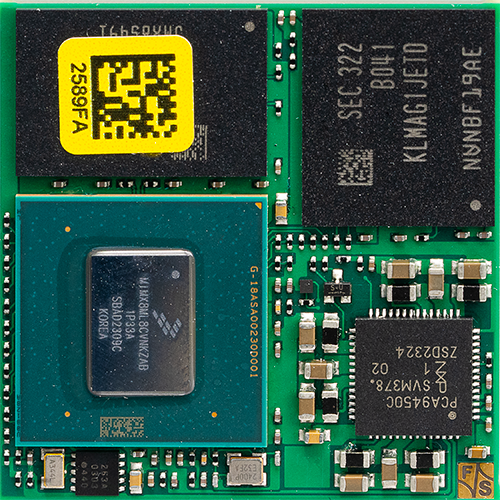

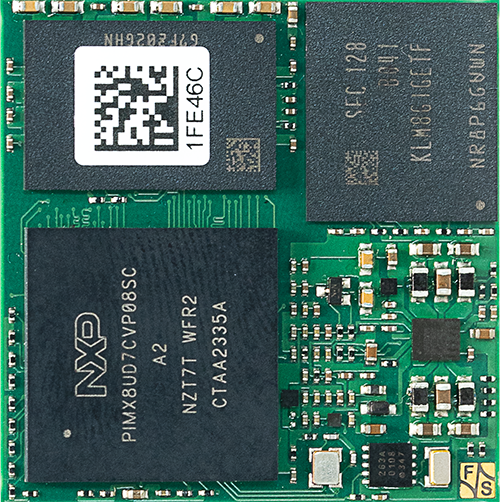

| FS 8MM OSM-SF | FS 8ULP OSM-SF | FS 8MP OSM-SF | FS 91 OSM-SF | FS 93 OSM-SF | |
| Status | Samples | Samples | Q1/2025 | Q4/2024 | Production |
| CPU | - | - | - | - | - |
| Typ | NXP i.MX 8M Mini | NXP i.MX 8ULP | NXP i.MX 8M Plus | NXP i.MX 91 | NXP i.MX 93 |
| Kern | ARM Cortex-A53 Cortex-M4 |
ARM Cortex-A35 Cortex-M33 Hifi 4 DSP |
ARM Cortex-A53 Cortex-M7 |
ARM Cortex-A55 | ARM Cortex-A55 Cortex-M33 NPU |
| Anzahl der Kerne | 1/2/4 A53 + M4 | 1/2 A35 + M33 + Hifi 4 DSP | 1, 2, 4 + M7 | 1x A55 | 1/ 2 A55 + M33 |
| Frequenz | max. 1.8GHz + 400MHz | 800MHz + 216MHz + 600MHz | max. 1.8GHz + 800MHz | 1.4GHz | 1.7GHz + 250MHz |
| L2-Cache | 512kB | 500kB | 512kB | 256kB L2 | 2x64kB L2 + 256kB L3 |
| GPU | 2D, 3D | 2D, 3D, OpenGL/CL 3.1 | 3D/2D, ES 3.1/3.0, CL™ 1.2 VG™ 1.1 | - | PXP |
| VPU | 1080p60 HEVC H.265, VP9, H.264, VP8 | - | 1080p60, h.265/4, VP9, VP8 | - | - |
| Betriebssystem | - | - | - | - | - |
| Linux | Yocto (uboot installed) |
Yocto (uboot installed) |
Yocto (uboot installed) |
Yocto (uboot installed) |
Yocto (uboot installed) |
| Echtzeit | FreeRTOS | FreeRTOS | FreeRTOS | - | FreeRTOS |
| Speicher | - | - | - | - | - |
| Flash | 64 kbit EEPROM | 64 kbit EEPROM | 64 kbit EEPROM | 64 kbit EEPROM | 64 kbit EEPROM |
| eMMC | max. 64GB | max. 64GB | max. 64GB | max. 64GB | max. 64GB |
| RAM | max. 8GB LPDDR4 | max. 2GB LPDDR4x32 | max. 8GB LPDDR4 | max. 2GB LPDDR4 x16 | max. 2GB LPDDR4 x16 |
| Schnittstellen | - | - | - | - | - |
| SD-Karte | 2x SDIO | 1x SDIO | 2x SDIO | 1x SDIO | 1x SDIO |
| Ethernet | 1x RGMII | 1x RMII | 2x RGMII | 2x RGMII | 2x RGMII |
| USB Host | 1x OTG 2.0 | 1x OTG 2.0 | 1x OTG 2.0 | 1x OTG 2.0 | 1x OTG 2.0 |
| USB Device | 1x OTG 2.0 | 1x OTG 2.0 | 1x OTG 3.0 | 1x OTG 2.0 | 1x OTG 2.0 |
| CAN | - | 1x | 2x CAN-FD | 2x CAN-FD | 2x CAN-FD |
| UART | 4x | 5x | 4x | 4x | 4x |
| I2C | 4x | 3x | 4x | 3x | 4x |
| SPI | 2x | 2x | 2x | 2x | 2x |
| Audio | 1x I2S | 2x I2S_A/_B |
2x I2S | I2S | I2S |
| Digital I/O | 22 GPIO_A/_B/_C |
18 GPIO_A/_B/_C[4..7] |
22 GPIO_A/_B/_C |
10 GPIO_A+_C[4..7] |
10 GPIO_A+_C[4..7] |
| ADC | - | - | - | 2x | 2x |
| Touch Panel | Touch via I2C | Touch via I2C | Touch via I2C | - | Touch via I2C |
| Kamera analog/digital | MIPI-CSI (4 lanes) |
MIPI-CSI (2 lanes) |
MIPI-CSI (4 lanes) |
- | MIPI-CSI (2 lanes) |
| PCIe | 1x | - | 1x | - | - |
| RTC | PCF85263ATL | PCF85263ATL | PCF85263ATL | PCF85263ATL | PCF85263ATL |
| sonstige Schnittstellen | 3x PWM, BL-PWM | 5x PWM, BL-PWM | 3x PWM, BL-PWM | 2x PWM, BL-PWM | 2x PWM, BL-PWM |
| Display | - | - | - | - | - |
| RGB | - | 18 (24) bit | - | - | - |
| LVDS | - | - | 1x 4 Lanes | - | 1x 4 Lanes |
| CRT/DVI | - | - | DVI | - | - |
| MIPI-DSI | 1x 4 Lanes | 1x 4 Lanes | 1x 4 Lanes | - | 1x 4 Lanes |
| Allgemein | - | - | - | - | - |
| Stromversorgung | 5V DC/±5% | 5V DC/±5% | 5V DC/±5% | 5V DC/±5% | 5V DC/±5% |
| Leistungsaufnahme | 3W typ. | 2W typ. | 3W typ. | 3W typ. | 3W typ. |
| Betriebstemperaturbereich | 0°C - +70°C -25°C - +85°C -40°C - +85°C |
0°C - +70°C -25°C - +85°C -40°C - +85°C |
0°C - +70°C -25°C - +85°C -40°C - +85°C |
0°C - +70°C -25°C - +85°C -40°C - +85°C |
0°C - +70°C -25°C - +85°C -40°C - +85°C |
| Größe | 30x30mm | 30x30mm | 30x30mm | 30x30mm | 30x30mm |
| Gewicht | ~5g | ~5g | ~6g | ~5g | ~5g |
| Minimale Verfügbarkeit | 2034 | 2038 | 2036 | 2040 | 2038 |
| FS 8MM OSM-SF | FS 8ULP OSM-SF | FS 8MP OSM-SF | FS 91 OSM-SF | FS 93 OSM-SF |
Open Standard Module (OSM) ist ein Standard für Auflötmodule, veröffentlicht von der SGeT.
Mehr Informationen zu OSM (Spezifikation, Design Guide) sind unter folgendem Link verfügbar:
Open Standard Module (OSM) standard and specifications - SGET
FS OSM-SF
- OSM Implementation Guide (742 KB, pdf) - 11.11.2024
- OSM Cooling Solution (592 KB, pdf) - 16.04.2024
- OSM Carrier Board Design Library (12 MB, zip) - 13.12.2024
- SGeT OSM standard - (external link)
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
FS OSM-SF - Quick Facts
- FS 8MM OSM-SF (351 KB, pdf) - 30.10.2024
- FS 8MP OSM-SF (351 KB, pdf) - 30.10.2024
- FS 8ULP OSM-SF (355 KB, pdf) - 17.10.2024
- FS 91 OSM-SF (376 KB, pdf) - 17.10.2024
- FS 93 OSM-SF (357 KB, pdf) - 17.10.2024
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
 |
Starterkit FS 8MM OSM-SF Linux Starterkit für FS 8MM OSM-SF mit Baseboard, OSM-Adapter, Kabelkit, MIPI-DSI nach LVDS Adapter, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software Bestellnr.: OSM8MM-SKIT-LIN |
360,- € |
 |
Starterkit FS 8ULP OSM-SF Linux Starterkit für FS 8ULP OSM-SF mit Baseboard, OSM-Adapter, Kabelkit, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software. Bestellnr.: OSM8ULP-SKIT1 |
360,- € |
|
Starterkit FS 8MP OSM-SF Linux Starterkit für FS 8MP OSM-SF mit Baseboard, OSM-Adapter, Kabelkit, MIPI-DSI nach LVDS Adapter, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software Bestellnr.: OSM8MP-SKIT-LIN |
360,- € |
 |
Starterkit FS 91 OSM-SF Linux Starterkit für FS 91 OSM-SF mit Baseboard, OSM-Adapter, Kabelkit, Kühllösung und Zugangsdaten zu Dokumentation und Software. Bestellnr.: OSM91-SKIT1 |
260,- € |
|
Starterkit FS 93 OSM-SF Linux Starterkit für FS 93 OSM-SF mit Basisplatine, OSM-Adapter, Kabelkit, 7" LVDS Display mit PCAP Touch, Kühlkörper, Zugangsdaten zu Dokumentation und Software Bestellnr.: OSM93-SKIT-LIN |
360,- € |
