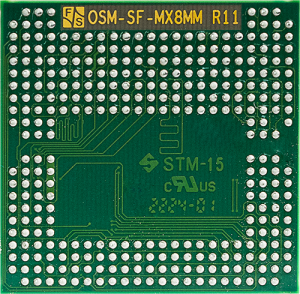

FS 8MM OSM-SF
OSM Size S mit NXP i.MX 8M Mini Prozessor
|
|
Für den Start in die Entwicklung empfehlen wir: |
Die News-Plattform CNX-Software berichtet über das OSM-Modul FS 8MM von F&S. Lesen Sie hier den Artikel.
| FS 8MM OSM-SF | ||
| Status | Muster | |
| CPU | ||
| Typ | NXP i.MX 8M Mini | |
| Kern | ARM Cortex-A53 + Cortex-M4 | |
| Anzahl der Kerne | 1/2/4 A53 + M4 | |
| Frequenz | max. 1,8GHz + 400MHz | |
| L2-Cache | 512kB | |
| GPU | 2D, 3D | |
| VPU | 1080p60 HEVC H.265, VP9, H.264, VP8 | |
| Betriebssystem | ||
| Linux | Yocto (uboot installiert) |
|
| Echtzeit | FreeRTOS | |
| Speicher | ||
| Flash | 64 kbit EEPROM | |
| eMMC | max. 64GB | |
| RAM | max. 8GB LPDDR4 | |
| Schnittstellen | ||
| SD-Karte | 2x SDIO | |
| Ethernet | 1x RGMII | |
| USB Host | 1x OTG 2.0 | |
| USB Device | 1x OTG 2.0 | |
| UART | 3x + Console | |
| I2C | 4x | |
| SPI | 2x | |
| Audio | 1x I2S | |
| Digital I/O | 22 GPIO_A/_B/_C |
|
| Touch Panel | Touch via I2C | |
| Kamera analog/digital | MIPI-CSI | |
| PCIe | 1x | |
| RTC | PCF85263ATL | |
| sonstige Schnittstellen | 3x PWM, BL-PWM | |
| Display | ||
| MIPI-DSI | 1x 4 Lanes | |
| Allgemein | ||
| Stromversorgung | 5V DC/±5% | |
| Leistungsaufnahme | 3W typ. | |
| Betriebstemperaturbereich | 0°C - +70°C opt. -20°C - +85°C opt. -40°C - +85°C |
|
| Größe | 30x30mm (LxB) |
|
| Gewicht | ~5g | |
| Minimale Verfügbarkeit | 2034 |
| FS 8MM OSM-SF-V1I | FS 8MM OSM-SF-V2I | |
| Status | Muster | Muster |
| CPU | - | - |
| Typ | NXP i.MX 8M Mini | NXP i.MX 8M Mini |
| Kern | ARM Cortex-A53 + Cortex-M4 | ARM Cortex-A53 + Cortex-M4 |
| Anzahl der Kerne | 1/2/4 A53 + M4 | 1/2/4 A53 + M4 |
| Frequenz | 1,6GHz + 400MHz | 1,6GHz + 400MHz |
| L2-Cache | 512kB | 512kB |
| GPU | 2D, 3D | 2D, 3D |
| VPU | 1080p60 HEVC H.265, VP9, H.264, VP8 | 1080p60 HEVC H.265, VP9, H.264, VP8 |
| Betriebssystem | - | - |
| Linux | Yocto (uboot installiert) |
Yocto (uboot installiert) |
| Echtzeit | FreeRTOS | FreeRTOS |
| Speicher | - | - |
| Flash | 64 kbit EEPROM | 64 kbit EEPROM |
| eMMC | 8GByte | 8GByte |
| RAM | 1GByte LPDDR4 | 2GByte LPDDR4 |
| Schnittstellen | - | - |
| SD-Karte | 2x SDIO | 2x SDIO |
| Ethernet | 1x RGMII | 1x RGMII |
| USB Host | 1x OTG 2.0 | 1x OTG 2.0 |
| USB Device | 1x OTG 2.0 | 1x OTG 2.0 |
| UART | 3x + Console | 3x + Console |
| I2C | 4x | 4x |
| SPI | 2x | 2x |
| Audio | 1x I2S | 1x I2S |
| Digital I/O | 22 GPIO_A/_B/_C |
22 GPIO_A/_B/_C |
| Touch Panel | Touch via I2C | Touch via I2C |
| Kamera analog/digital | MIPI-CSI | MIPI-CSI |
| PCIe | 1x | 1x |
| RTC | PCF85263ATL | PCF85263ATL |
| sonstige Schnittstellen | 3x PWM, BL-PWM | 3x PWM, BL-PWM |
| Display | - | - |
| MIPI-DSI | 1x 4 Lanes | 1x 4 Lanes |
| Allgemein | - | - |
| Stromversorgung | 5V DC/±5% | 5V DC/±5% |
| Leistungsaufnahme | 3W typ. | 3W typ. |
| Betriebstemperaturbereich | -20°C - +85°C | -20°C - +85°C |
| Größe | 30x30mm (LxB) |
30x30mm (LxB) |
| Gewicht | ~5g | ~5g |
| Minimale Verfügbarkeit | 2034 | 2034 |
| FS 8MM OSM-SF-V1I | FS 8MM OSM-SF-V2I |
 |
Starterkit FS 8MM OSM-SF Linux Starterkit für FS 8MM OSM-SF mit Baseboard, OSM-Adapter, Kabelkit, MIPI-DSI nach LVDS Adapter, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software Bestellnr.: OSM8MM-SKIT-LIN |
360,- € |
Software
 |
Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux |
1,000,- € | ||
|
Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW |
700,- € | ||
|
Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS |
500,- € |
Displays und Displaykit
 |
3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar) 3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch) Bestellnr.: B.LCD.22 |
80,- € | ||
 |
7" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar) 7" TFT (800x1280) MIPI-DSI Display mit PCAP Touch (TFT-7"-MIPI-DSI-PCAP Touch) Bestellnr.: B.LCD.24 |
100,- € |
Touch-Kits
 |
Resistives Touch Kit 2 Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse. Bestellnr.: SINTF-ADP-RTI2C |
60,- € | ||
 |
PCAP Touch Kit für EDT Zum Anschluss eines EDT PCAP Touch Bestellnr.: ADP-EDTTOUCH2 |
35,- € |
Kabel
 |
Kapazitiv-Touch Kabel 6-poliges Kabel mit passendem Stecker zum Anschluss eines I2C Touchs an F&S-Boards. Bestellnr.: B.MKAB.47 |
10,- € |
Adapter
| MIPI-DSI zu LVDS Adapter Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse. Bestellnr.: ADP-MIPI2LVDS1 |
25,- € | |||
 |
Adapterboard MIPI-DSI (JILI30) zu RGB für EDT Unified Serie Ermöglicht die Umwandlung von MIPI-DSI (JILI30) in RGB Signale. Bestellnr.: ADP-MIPI2RGB1 |
30,- € |
Workshops
 |
Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1 |
Anfrage | ||
Sonstiges
 |
USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1 |
20,- € | ||
 |
Heat Spreader OSM Size-S Heat Spreader zur Kühlung der OSM Size-S Module Bestellnr.: MHS.OSM.1 |
10,- € |
Varianten
 |
FS 8MM OSM-SF-V1I Bestellnr.: OSM8MM-V1I |
Anfrage | ||
|
FS 8MM OSM-SF-V2I Bestellnr.: OSM8MM-V2I |
Anfrage | ||
Starterkit
|
Starterkit FS 8MM OSM-SF Linux Starterkit für FS 8MM OSM-SF mit Baseboard, OSM-Adapter, Kabelkit, MIPI-DSI nach LVDS Adapter, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software Bestellnr.: OSM8MM-SKIT-LIN |
360,- € |
Buildroot und Yocto
Das Linux-BSP "fsimx8mm-B2023.11" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt oder Wayland / Weston, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.
Alternativ zu Buildroot gibt es auch eine Yocto-basierte Umgebung. Wir bieten das Linux BSP fsimx8mm-Y2023.10 an, das auf Yocto basiert.
Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, wayland-weston, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.
Beide BSPs beinhaltet die von F&S angepassten Quelltextpakete von U-Boot (2021.04), Linux-Kernel (basierend auf 5.15.131) und Buildroot (2023.02.06) oder Yocto (4.0 Kirkstone). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.
F&S wird eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 36 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.
➜ Mehr Informationen über das neue Buildroot Release B2023.11
➜ Mehr Informationen über das neue Yocto Release Y2023.10
FreeRTOS
Die CPU NXP i.MX8M Mini verfügt neben den 4 Cortex-A53 Kernen auch über einen Cortex-M4 Kern. Der Cortex-M4 Kern ist besonders für Echtzeitaufgaben geeignet oder zur Stromeinsparung geeignet.
F&S bietet für die Verwendung des Cortex-M4 ein komplett getestetes BSP für FreeRTOS oder Bare Metal Anwendung an.
➜ Mehr Informationen über das aktuelle FreeRTOS Release V2021.07
➜ Mehr Informationen zu FreeRTOS und der Verwendung auf F&S Boards
