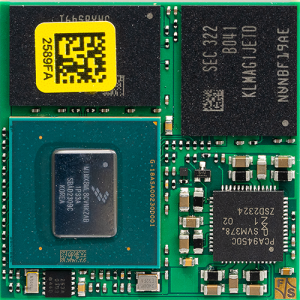

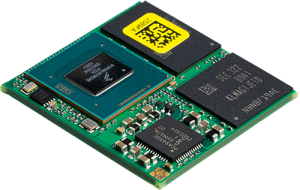

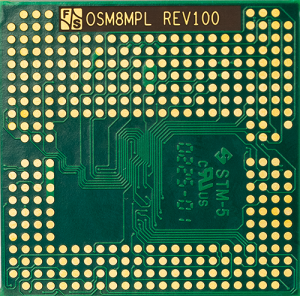

FS 8MP OSM-SF
OSM Size S mit NXP i.MX 8M Plus Prozessor
preliminary |
| FS 8MP OSM-SF | ||
| Status | Q1/2025 | |
| CPU | ||
| Typ | NXP i.MX 8M Plus | |
| Kern | ARM Cortex-A53 Cortex-M7 |
|
| Anzahl der Kerne | 1, 2, 4 + M7 | |
| Frequenz | max. 1.8GHz + 800MHz | |
| L2-Cache | 512kB | |
| GPU | 3D/2D, ES 3.1/3.0, CL™ 1.2 VG™ 1.1 | |
| VPU | 1080p60, h.265/4, VP9, VP8 | |
| Betriebssystem | ||
| Linux | Yocto (uboot installed) |
|
| Echtzeit | FreeRTOS | |
| Speicher | ||
| Flash | 64 kbit EEPROM | |
| eMMC | max. 64GB | |
| RAM | max. 8GB LPDDR4 | |
| Schnittstellen | ||
| SD-Karte | 2x SDIO | |
| Ethernet | 2x RGMII | |
| USB Host | 1x OTG 2.0 | |
| USB Device | 1x OTG 3.0 | |
| CAN | 2x CAN-FD | |
| UART | 4x | |
| I2C | 4x | |
| SPI | 2x | |
| Audio | 2x I2S | |
| Digital I/O | 22 GPIO_A/_B/_C |
|
| Touch Panel | Touch via I2C | |
| Kamera analog/digital | MIPI-CSI (4 lanes) |
|
| PCIe | 1x | |
| RTC | PCF85263ATL | |
| sonstige Schnittstellen | 3x PWM, BL-PWM | |
| Display | ||
| LVDS | 1x 4 Lanes | |
| CRT/DVI | DVI | |
| MIPI-DSI | 1x 4 Lanes | |
| Allgemein | ||
| Stromversorgung | 5V DC/±5% | |
| Leistungsaufnahme | 3W typ. | |
| Betriebstemperaturbereich | 0°C - +70°C -25°C - +85°C -40°C - +85°C |
|
| Größe | 30x30mm | |
| Gewicht | ~6g | |
| Minimale Verfügbarkeit | 2036 |
| FS 8MP OSM-SF-V2I | |
| Status | Q1/2025 |
| CPU | - |
| Typ | NXP i.MX 8M Plus |
| Kern | ARM Cortex-A53 Cortex-M7 |
| Anzahl der Kerne | 1, 2, 4 + M7 |
| Frequenz | 1.6GHz + 800MHz |
| L2-Cache | 512kB |
| GPU | 3D/2D, ES 3.1/3.0, CL™ 1.2 VG™ 1.1 |
| VPU | 1080p60, h.265/4, VP9, VP8 |
| Betriebssystem | - |
| Linux | Yocto (uboot installed) |
| Echtzeit | FreeRTOS |
| Speicher | - |
| Flash | 64 kbit EEPROM |
| eMMC | 16GByte |
| RAM | 2GByte LPDDR4 |
| Schnittstellen | - |
| SD-Karte | 2x SDIO |
| Ethernet | 2x RGMII |
| USB Host | 1x OTG 2.0 |
| USB Device | 1x OTG 3.0 |
| CAN | 2x CAN-FD |
| UART | 4x |
| I2C | 4x |
| SPI | 2x |
| Audio | 2x I2S |
| Digital I/O | 22 GPIO_A/_B/_C |
| Touch Panel | Touch via I2C |
| Kamera analog/digital | MIPI-CSI (4 lanes) |
| PCIe | 1x |
| RTC | PCF85263ATL |
| sonstige Schnittstellen | 3x PWM, BL-PWM |
| Display | - |
| LVDS | 1x 4 Lanes |
| Allgemein | - |
| Stromversorgung | 5V DC/±5% |
| Leistungsaufnahme | 3W typ. |
| Betriebstemperaturbereich | -25°C - +85°C |
| Größe | 30x30mm |
| Gewicht | ~6g |
| Minimale Verfügbarkeit | 2036 |
| FS 8MP OSM-SF-V2I |
 |
Starterkit FS 8MP OSM-SF Linux Starterkit für FS 8MP OSM-SF mit Baseboard, OSM-Adapter, Kabelkit, MIPI-DSI nach LVDS Adapter, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software Bestellnr.: OSM8MP-SKIT-LIN |
360,- € |
Varianten
 |
FS 8MP OSM-SF-V2I NXP i.MX 8M Plus Quad, 2GB LPDDR4 RAM, 16GB eMMC, 2x RGMII, MIPI-CSI, PCIe, LVDS, -25°C - +85°C, Linux Yocto, FreeRTOS Bestellnr.: OSM8MP-V2I |
Anfrage | ||
Starterkit
|
Starterkit FS 8MP OSM-SF Linux Starterkit für FS 8MP OSM-SF mit Baseboard, OSM-Adapter, Kabelkit, MIPI-DSI nach LVDS Adapter, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software Bestellnr.: OSM8MP-SKIT-LIN |
360,- € |
Yocto Release Y2024.07
Für die CPU NXP i.MX8M Plus bietet F&S ein Yocto-basierte Umgebung an. Wir bieten das Linux BSP fsimx8mp-Y2024.07 an, das auf Yocto basiert.
Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.
Das BSP beinhaltet die von F&S angepassten Quelltextpakete von U-Boot (2021.04), Linux-Kernel (basierend auf 5.15.160) und Yocto (4.0.20 Kirkstone). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.
F&S bietet eine virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 36 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.
➜ Mehr Informationen über das neue Yocto Release Y2024.07
Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 36
Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir eine auf VirtualBox basierende virtuelle Festplatten VHD zum Download bereit. Die VHD verwendet Fedora 36 als Linux Distribution.
Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.
Für unsere Kunden ist die Maschine kostenlos.
VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx8mm, fsimx8mn und fsimx8mp (64 bit CPU).
In der VHD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.
Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.
➜ Mehr Informationen zur F&S Development Machine im F&S Support Forum
➜ Download F&S Development Machine - Fedora 36
➜ Quickstart Dokumentation
FS 8MP OSM-SF - Product Flyer
- Product Flyer (351 KB, pdf) - 30.10.2024
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
FS 8MP OSM-SF - Linux
- Application Development with QT (2.1 MB, pdf) - 16.01.2024
- DOTNET on F&S Boards (1.1 MB, pdf) - 19.06.2024
- Visual Studio Code C/C++ Application Development (455 KB, pdf) - 29.05.2024
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
FS 8MP OSM-SF - Hardware Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Verwendung
Verwendung
Verwendung
Verwendung
Verwendung
Varianten
|
FS 8MP OSM-SF-V2I NXP i.MX 8M Plus Quad, 2GB LPDDR4 RAM, 16GB eMMC, 2x RGMII, MIPI-CSI, PCIe, LVDS, -25°C - +85°C, Linux Yocto, FreeRTOS Bestellnr.: OSM8MP-V2I |
Anfrage | ||
Starterkit
|
Starterkit FS 8MP OSM-SF Linux Starterkit für FS 8MP OSM-SF mit Baseboard, OSM-Adapter, Kabelkit, MIPI-DSI nach LVDS Adapter, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software Bestellnr.: OSM8MP-SKIT-LIN |
360,- € |
