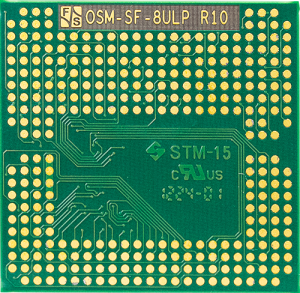

FS 8ULP OSM-SF
OSM Size-S mit NXP i.MX 8ULP Prozessor
Optimiert für niedrigste Stromaufnahme im Sleep-Mode und Run-Mode!
Neue Version mit optionalem pSRAM oder Octal SPI Flash.
Für den Start in die Entwicklung empfehlen wir: |
|
Neue Hardware Revision Q3/2025: pSRAM oder Octal SPI Flash |
FS 8ULP OSM-SF | ||
Status | Samples | |
CPU | ||
Typ | NXP i.MX 8ULP | |
Kern | ARM Cortex-A35 Cortex-M33 Hifi 4 DSP |
|
Anzahl der Kerne | 2x A35 + 1x M33 + DSP | |
Frequenz | 800MHz + 216MHz + 600MHz | |
L2-Cache | 512kB | |
GPU | 2D, 3D: ES™ 3.1, CL™, VG™ 1.1 | |
Betriebssystem | ||
Linux | Yocto (uboot installed) |
|
Echtzeit | FreeRTOS | |
Speicher | ||
Flash | 64 kbit EEPROM | |
eMMC | max. 64GB | |
RAM | max. 2GB LPDDR4 x32 |
|
Schnittstellen | ||
SD-Karte | 1x SDIO | |
Ethernet | 1x RMII | |
USB Host | 1x OTG 2.0 | |
USB Device | 1x OTG 2.0 | |
CAN | 1x | |
UART | 5x | |
I2C | 3x | |
SPI | 2x | |
Audio | 2x I2S | |
Digital I/O | 20 GPIO_A/_B/_C[4..7] |
|
Touch Panel | via I2C or USB | |
Kamera | MIPI-CSI (2 lanes) |
|
RTC | PCF85263ATL | |
sonstige Schnittstellen | 5x PWM, BL-PWM, 2x DAC | |
Display | ||
RGB | 18 (24) bit 1V8 or 3V3 |
|
MIPI-DSI | 1x 4 Lanes | |
Allgemein | ||
Stromversorgung | 5V DC/±5% | |
Leistungsaufnahme | 1W typ. | |
Betriebstemperaturbereich | 0°C - +70°C -25°C - +85°C -40°C - +85°C |
|
Größe | 30x30mm | |
Gewicht | ~5g | |
Minimale Verfügbarkeit | 2038 |
FS 8ULP OSM-SF-V1I-LIN | FS 8ULP OSM-SF-V2I-LIN | |
Status | Samples | Samples |
CPU | - | - |
Typ | NXP i.MX 8ULP | NXP i.MX 8ULP |
Kern | ARM Cortex-A35 Cortex-M33 Hifi 4 DSP |
ARM Cortex-A35 Cortex-M33 Hifi 4 DSP |
Anzahl der Kerne | 2x A35 + M33 + Hifi 4 DSP | 2x A35 + M33 + Hifi 4 DSP |
Frequenz | 800MHz + 216MHz + 600MHz | 800MHz + 216MHz + 600MHz |
L2-Cache | 512kB | 512kB |
GPU | 2D, 3D: ES™ 3.1, CL™, VG™ 1.1 | 2D, 3D: ES™ 3.1, CL™, VG™ 1.1 |
Betriebssystem | - | - |
Linux | Yocto (uboot installed) |
Yocto (uboot installed) |
Echtzeit | FreeRTOS | FreeRTOS |
Speicher | - | - |
Flash | 64 kbit EEPROM | 64 kbit EEPROM |
eMMC | 8GB eMMC | 16GB eMMC |
RAM | 1GB LPDDR4x32 | 2GB LPDDR4x32 |
Schnittstellen | - | - |
SD-Karte | 1x SDIO | 1x SDIO |
Ethernet | 1x RMII | 1x RMII |
USB Host | 1x OTG 2.0 | 1x OTG 2.0 |
USB Device | 1x OTG 2.0 | 1x OTG 2.0 |
CAN | 1x | 1x |
UART | 5x | 5x |
I2C | 3x | 3x |
SPI | 2x | 2x |
Audio | 2x I2S | 2x I2S |
Digital I/O | 20 GPIO_A/_B/_C[4..7] |
20 GPIO_A/_B/_C[4..7] |
Touch Panel | via I2C or USB | via I2C or USB |
Kamera | MIPI-CSI (2 lanes) |
MIPI-CSI (2 lanes) |
RTC | PCF85263ATL | PCF85263ATL |
sonstige Schnittstellen | 5x PWM, BL-PWM, 2x DAC | 5x PWM, BL-PWM, 2x DAC |
Display | - | - |
RGB | 18 bit 3V3 |
18 bit 3V3 |
MIPI-DSI | 1x 4 Lanes | 1x 4 Lanes |
Allgemein | - | - |
Stromversorgung | 5V DC/±5% | 5V DC/±5% |
Leistungsaufnahme | 1W typ. | 1W typ. |
Betriebstemperaturbereich | -25°C - +85°C | -25°C - +85°C |
Größe | 30x30mm | 30x30mm |
Gewicht | ~5g | ~5g |
Minimale Verfügbarkeit | 2038 | 2038 |
FS 8ULP OSM-SF-V1I-LIN | FS 8ULP OSM-SF-V2I-LIN |
![]() |
Starterkit FS 8ULP OSM-SF Linux Starterkit für FS 8ULP OSM-SF mit Baseboard, OSM-Adapter, Kabelkit, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software. Bestellnr.: OSM8ULP-SKIT1 |
360,- € |
Software
![]() |
Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux |
1,000,- € | ||
![]() |
Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW |
700,- € | ||
![]() |
Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS |
500,- € |
Displays und Displaykit
![]() |
3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar) 3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch) Bestellnr.: B.LCD.22 |
65,- € |
Touch-Kits
![]() |
Resistives Touch Kit 2 Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse. Bestellnr.: SINTF-ADP-RTI2C |
60,- € | ||
![]() |
PCAP Touch Kit für EDT Zum Anschluss eines EDT PCAP Touch Bestellnr.: ADP-EDTTOUCH2 |
35,- € |
Kabel
![]() |
Kapazitiv-Touch Kabel 6-poliges Kabel mit passendem Stecker zum Anschluss eines I2C Touchs an F&S-Boards. Bestellnr.: B.MKAB.47 |
10,- € |
Adapter
MIPI-DSI zu LVDS Adapter Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse. Bestellnr.: ADP-MIPI2LVDS1 |
25,- € | |||
![]() |
Adapterboard MIPI-DSI (JILI30) zu RGB für EDT Unified Serie Ermöglicht die Umwandlung von MIPI-DSI (JILI30) in RGB Signale. Bestellnr.: ADP-MIPI2RGB1 |
30,- € |
Workshops
![]() |
Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1 |
Anfrage |
Sonstiges
![]() |
USB Stick USB Memory Stick, Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1 |
20,- € | ||
![]() |
Heat Spreader OSM Size-S Heat Spreader zur Kühlung der OSM Size-S Module Bestellnr.: MHS.OSM.1 |
10,- € |
Varianten
![]() |
FS 8ULP OSM-SF-V1I-LIN NXP i.MX 8ULP Dual Cortex-A35 + Cortex-M33 + DSP + GPU, 1GB RAM, 8GB eMMC, EEPROM, RGB 3V3, 2x USB, 1x RMII, MIPI-DSI, MIPI-CSI, RTC, -25°C - +85°C, Linux Bestellnr.: OSM8ULP-V1I |
Anfrage | ||
![]() |
FS 8ULP OSM-SF-V2I-LIN NXP i.MX 8ULP Dual Cortex-A35 + Cortex-M33 + DSP + GPU, 2GB RAM, 16GB eMMC, EEPROM, RGB 3V3, 2x USB, 1x RMII, MIPI-DSI, MIPI-CSI, RTC, -25°C - +85°C, Linux Bestellnr.: OSM8ULP-V2I |
Anfrage |
Starterkit
![]() |
Starterkit FS 8ULP OSM-SF Linux Starterkit für FS 8ULP OSM-SF mit Baseboard, OSM-Adapter, Kabelkit, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software. Bestellnr.: OSM8ULP-SKIT1 |
360,- € |
Software
Architektur | Typ | Release Name | Bootloader | Kernel | OS | Help File | Software | VM |
---|---|---|---|---|---|---|---|---|
FSIMX8ULP | Yocto | fsimx8ulp-Y2025.09-pre | U-Boot 2024.04 | Linux 6.6.101 | Yocto 5.0.11 Scarthgap |
Yocto
F&S stellt für alle auf der NXP CPU i.MX 8ULP basierenden Module eine getestete Software-Umgebung zur Verfügung. Bestandteil dieser Umgebung ist das Yocto Release und das BSP für den Cortex-M33.
Yocto hat sich in den letzten Jahren als Standard für Linux-Buildumgebungen etabliert. Unsere Standardkonfiguration, die einen ersten Eindruck von der Funktionalität des Moduls vermittelt, umfasst unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, X11R7, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp und vieles mehr.
Das BSP beinhaltet die von F&S angepassten Quelltextpakete von U-Boot, Linux-Kernel und Yocto. Darüber hinaus ist unsere Cross-Toolchain beigefügt, verschiedene Beispielsapplikationen, sowie sämtliche Binaries in der Standardkonfiguration.
Zusätzlich bietet F&S eine virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora zum kostenlosen Download an. Alle für das Kompilieren unserer Software notwendigen Pakete sind bereits installiert. Ebenso sind alle erforderlichen Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Ein auf dem System installierter Docker-Container erleichtert den Build-Prozess. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD herunterladen, in VirtualBox importieren und direkt mit der Entwicklung starten.
FreeRTOS
Die CPU NXP i.MX 8ULP verfügt neben den zwei Cortex-A35 Kernen auch über einen Cortex-M33 Kern. Der Cortex-M33 Kern ist besonders für Echtzeitaufgaben oder zur Stromeinsparung geeignet.
F&S bietet für die Verwendung des Cortex-M33 ein komplett getestetes BSP für FreeRTOS oder Bare Metal Anwendung an.
FS 8ULP OSM-SF - Product Flyer
- Quick Facts (764 KB, pdf) - 29.07.2025
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
FS 8ULP OSM-SF - Linux
- Linux First Steps (2.5 MB, pdf) - 26.09.2025
- Linux on F&S Boards (2.9 MB, pdf) - 20.12.2023
- Application Development with QT (2.1 MB, pdf) - 29.07.2025
- DOTNET on F&S Boards (1.1 MB, pdf) - 19.06.2024
- Visual Studio Code C/C++ Application Development (455 KB, pdf) - 29.05.2024
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
FS 8ULP OSM-SF - Hardware
- FS 8ULP OSM-SF Hardware Documentation PCB rev 1.00 (1.3 MB, pdf) - 06.11.2024
- FS 8ULP OSM-SF Hardware Documentation PCB rev 1.10 (384 KB, pdf) - 22.07.2025
- OSM Implementation Guide (1.9 MB, pdf) - 13.08.2025
- OSM Cooling Solution (592 KB, pdf) - 16.04.2024
- OSM Carrier Board Design Library Content (1.2 KB, txt) - 28.08.2025
- OSM Carrier Board Design Library (16 MB, zip) - 03.09.2025
- Hardware Documentation ADP-OSM-BB2 (254 KB, pdf) - 05.08.2025
- SGeT OSM standard - (external link)
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCore Carrier Board DSI/LVDS from Rev 1.50
- Carrier board PCoreBBDSI Hardware Documentation (703 KB, pdf) - 26.06.2025
- Carrier board PCoreBBDSI Schematic (2.9 MB, pdf) - 27.03.2025
- Carrier board PCoreBBDSI Design Files (17 MB, zip) - 28.03.2025
- Carrier board PCoreBBDSI Gerber Files (798 KB, zip) - 28.03.2025
- Carrier board PCoreBBDSI 3D Files (20 MB, zip) - 21.05.2025
- Carrier board PCoreBBDSI Placement (5.6 MB, pdf) - 28.03.2025
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCore Carrier Board DSI/LVDS Rev 1.10 to 1.40
- Carrier board PCoreBBDSI Hardware Documentation Rev 110 to 140 (879 KB, pdf) - 20.05.2025
- Carrier board PCoreBBDSI Schematic Rev 110 to 140 (2.9 MB, pdf) - 20.06.2024
- Carrier board PCoreBBDSI Design Files (14 MB, zip) - 25.09.2024
- Carrier board PCoreBBDSI Gerber Files (772 KB, zip) - 09.09.2021
- Carrier board PCoreBBDSI 3D Files (21 MB, zip) - 15.12.2021
- Carrier board PCoreBBDSI Placement (5.7 MB, pdf) - 09.09.2021
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Link zum Forum
Support finden Sie jederzeit in unserem Forum.
Aktuelle Beiträge
08 Oct, 15:52 |
New Yocto Maintenace Release fsimx6ul-Y2024.03.1 |
01 Oct, 07:32 |
New F&S Secure Boot Release 2025.09 |
26 Sep, 15:21 |
New Yocto Maintenace Release fsimx6-Y2024.04.1 |
25 Sep, 08:54 |
Performance Tweaks i.MX8MM for USB camera via PCIe |
24 Sep, 09:36 |
New Yocto Release fsimx6-Y2024.04 |
24 Sep, 09:36 |
New Yocto Release fsimx6ul-Y2024.03 |
23 Sep, 07:56 |
F&S i.MX8ULP Yocto Release 2025.09-pre (fsimx8ulp-Y2025.09-pre) |
19 Sep, 09:33 |
F&S i.MX93 Yocto Release 2025.08 (fsimx93-Y2025.08) |
19 Sep, 08:18 |
New F&S Development Machine - Fedora40 |
16 Sep, 15:29 |
Customize the F&S install script |
OSM | with NXP i.MX 8ULP | |
---|---|---|
Die Vorteile eines OSM Moduls sind die maschinelle Bestückung, viel Leistung und Funktionen auf kleinem Raum. Die Kosten sowie das Risiko der Verwendung von Steckern entfallen. Unser OSM Modul in Größe S ist hervorragend geeignet für die i.MX 8ULP CPU von NXP. Heterogenes Multicore-Prozessor-KonzeptDer i.MX 8ULP ist ein heterogener Multicore-Anwendungsprozessor für Embedded-Module. Er eignet sich ideal für Anwendungen, die eine leistungsstarke Grafikverarbeitung und Multimediafunktionen sowie Industrie 4.0-Anwendungen erfordern. Der Prozessor besteht aus einem Single- oder Dual-ARM® Cortex®-A35-Kern mit bis zu 1 GHz sowie einem Cortex®-M33-Kern für die Echtzeitverarbeitung mit 216 MHz. Der Prozessor verfügt außerdem über einen HIFI 4 DSP. Der i.MX 8ULP bietet verschiedene Audio- und Sprachfunktionen über I2S. |
Neben dem OSM-Modul bietet F&S Elektronik auch die Entwicklung und Fertigung eines passenden Baseboards an und liefert dann die komplette Einheit gelötet, getestet und auf Wunsch mit installierter Kundensoftware, so dass nur noch ausgepackt, installiert und eingeschaltet werden muss. Das Betriebssystem Das für die OSM-Module angepasste Betriebssystem ist Linux. Linux Yocto unterstützt alle Schnittstellen, so dass eine einfache Softwareentwicklung ohne große Hardwarekenntnisse gewährleistet werden kann. EntwicklungsboardFür einen einfachen Einstieg in die Entwicklung bieten wir ein sofort lauffähiges OSM-Starterkit mit OSM-Modulen, Baseboard, 3,5"-MIPI-Display, Kabeln und Zugang zu Dokumentation und Software. Die Software beinhaltet das Board Support Package und Toolchain für Bare Metal oder FreeRTOS. Abgerundet wird das Angebot durch ein breites Spektrum an Software-Services, Workshops und kostenlosen Support über das Forum, E-Mail und Telefon. |
