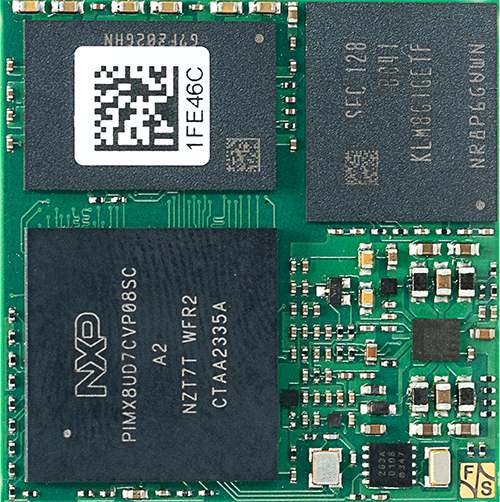

FS 8ULP OSM-SF-V2I-LIN
OSM Size S mit NXP i.MX 8ULP CPU
|
|
Für den Start in die Entwicklung empfehlen wir: |
| FS 8ULP OSM-SF-V2I-LIN | ||
| Status | Samples | |
| CPU | ||
| Typ | NXP i.MX 8ULP | |
| Kern | ARM Cortex-A35 Cortex-M33 Hifi 4 DSP |
|
| Anzahl der Kerne | 2x A35 + M33 + Hifi 4 DSP | |
| Frequenz | 800MHz + 216MHz + 600MHz | |
| L2-Cache | 512kB | |
| GPU | 2D, 3D: ES™ 3.1, CL™, VG™ 1.1 | |
| Betriebssystem | ||
| Linux | Yocto (uboot installed) |
|
| Echtzeit | FreeRTOS | |
| Speicher | ||
| Flash | 64 kbit EEPROM | |
| eMMC | 16GB eMMC | |
| RAM | 2GB LPDDR4x32 | |
| Schnittstellen | ||
| SD-Karte | 1x SDIO | |
| Ethernet | 1x RMII | |
| USB Host | 1x OTG 2.0 | |
| USB Device | 1x OTG 2.0 | |
| CAN | 1x | |
| UART | 5x | |
| I2C | 3x | |
| SPI | 2x | |
| Audio | 2x I2S | |
| Digital I/O | 20 GPIO_A/_B/_C[4..7] |
|
| Touch Panel | via I2C or USB | |
| Kamera | MIPI-CSI (2 lanes) |
|
| RTC | PCF85263ATL | |
| sonstige Schnittstellen | 5x PWM, BL-PWM | |
| Display | ||
| RGB | 18 bit 3V3 |
|
| MIPI-DSI | 1x 4 Lanes | |
| Allgemein | ||
| Stromversorgung | 5V DC/±5% | |
| Leistungsaufnahme | 1W typ. | |
| Betriebstemperaturbereich | -25°C - +85°C | |
| Größe | 30x30mm | |
| Gewicht | ~5g | |
| Minimale Verfügbarkeit | 2038 |
 |
Starterkit FS 8ULP OSM-SF Linux Starterkit für FS 8ULP OSM-SF mit Baseboard, Kabelkit, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software. Bestellnr.: OSM8ULP-SKIT1 |
360,- € |
Software
 |
Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux |
1,000,- € | ||
|
Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW |
700,- € | ||
|
Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS |
500,- € |
Displays und Displaykit
 |
3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar) 3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch) Bestellnr.: B.LCD.22 |
80,- € | ||
 |
7" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar) 7" TFT (800x1280) MIPI-DSI Display mit PCAP Touch (TFT-7"-MIPI-DSI-PCAP Touch) Bestellnr.: B.LCD.24 |
100,- € |
Touch-Kits
 |
Resistives Touch Kit 2 Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse. Bestellnr.: SINTF-ADP-RTI2C |
60,- € | ||
 |
PCAP Touch Kit für EDT Zum Anschluss eines EDT PCAP Touch Bestellnr.: ADP-EDTTOUCH2 |
35,- € |
Kabel
 |
Kapazitiv-Touch Kabel 6-poliges Kabel mit passendem Stecker zum Anschluss eines I2C Touchs an F&S-Boards. Bestellnr.: B.MKAB.47 |
10,- € |
Adapter
| MIPI-DSI zu LVDS Adapter Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse. Bestellnr.: ADP-MIPI2LVDS1 |
25,- € | |||
 |
Adapterboard MIPI-DSI (JILI30) zu RGB für EDT Unified Serie Ermöglicht die Umwandlung von MIPI-DSI (JILI30) in RGB Signale. Bestellnr.: ADP-MIPI2RGB1 |
30,- € |
Workshops
 |
Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1 |
Anfrage | ||
Sonstiges
 |
USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1 |
20,- € | ||
 |
Heat Spreader OSM Size-S Heat Spreader zur Kühlung der OSM Size-S Module Bestellnr.: MHS.OSM.1 |
10,- € |
Varianten
 |
FS 8ULP OSM-SF-V1I-LIN NXP i.MX 8ULP Dual Cortex-A35 + Cortex-M33 + DSP + GPU, 1GB RAM, 8GB eMMC, EEPROM, RGB 3V3, 2x USB, 1x RMII, MIPI-DSI, MIPI-CSI, RTC, -25°C - +85°C, Linux Bestellnr.: OSM8ULP-V1I |
Anfrage | ||
|
FS 8ULP OSM-SF-V2I-LIN NXP i.MX 8ULP Dual Cortex-A35 + Cortex-M33 + DSP + GPU, 2GB RAM, 16GB eMMC, EEPROM, RGB 3V3, 2x USB, 1x RMII, MIPI-DSI, MIPI-CSI, RTC, -25°C - +85°C, Linux Bestellnr.: OSM8ULP-V2I |
Anfrage | ||
Starterkit
|
Starterkit FS 8ULP OSM-SF Linux Starterkit für FS 8ULP OSM-SF mit Baseboard, Kabelkit, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software. Bestellnr.: OSM8ULP-SKIT1 |
360,- € |
Für das OSM Modul FS 8ULP OSM-SF stellen wir eine getestete Software Umgebung zur Verfügung. Teil dieser Umgebung ist das Linux Yocto Release und das BSP für den Cortex-M33. Ankündigungen über neue Versionen dieses Pakets erfolgen im Support Forum.
Yocto Release Y2024.09
Für die CPU NXP i.MX8 ULP bietet F&S ein Yocto-basierte Umgebung an. Wir bieten das Linux BSP fsimx8ulp-Y2024.09-pre an, das auf Yocto basiert.
Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.
Das BSP beinhaltet die von F&S angepassten Quelltextpakete:
- U-Boot: 2024.04
- Linux-Kernel: 6.6.48
- Yocto: 5.0.3 Scarthgap
Darüber hinaus ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration.
F&S bietet eine virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 40 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.
➜ Mehr Informationen über das neue Yocto Release Y2024.09
Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 36
Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir eine auf VirtualBox basierende virtuelle Festplatten VHD zum Download bereit. Die VHD verwendet Fedora 36 als Linux Distribution.
Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.
Für unsere Kunden ist die Maschine kostenlos.
VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx8mm, fsimx8mn und fsimx8mp (64 bit CPU).
In der VHD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.
Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.
➜ Mehr Informationen zur F&S Development Machine im F&S Support Forum
➜ Download F&S Development Machine - Fedora 36
➜ Quickstart Dokumentation
FS 8ULP OSM-SF - Product Flyer
- Quick Facts (763 KB, pdf) - 15.04.2025
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
FS 8ULP OSM-SF - Hardware Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Verwendung
Verwendung
Verwendung
Verwendung
Verwendung
Verwendung
FS 8ULP OSM-SF - Linux Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen. Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Verwendung
Verwendung
Verwendung
Varianten
|
FS 8ULP OSM-SF-V1I-LIN NXP i.MX 8ULP Dual Cortex-A35 + Cortex-M33 + DSP + GPU, 1GB RAM, 8GB eMMC, EEPROM, RGB 3V3, 2x USB, 1x RMII, MIPI-DSI, MIPI-CSI, RTC, -25°C - +85°C, Linux Bestellnr.: OSM8ULP-V1I |
Anfrage | ||
|
FS 8ULP OSM-SF-V2I-LIN NXP i.MX 8ULP Dual Cortex-A35 + Cortex-M33 + DSP + GPU, 2GB RAM, 16GB eMMC, EEPROM, RGB 3V3, 2x USB, 1x RMII, MIPI-DSI, MIPI-CSI, RTC, -25°C - +85°C, Linux Bestellnr.: OSM8ULP-V2I |
Anfrage | ||
Starterkit
|
Starterkit FS 8ULP OSM-SF Linux Starterkit für FS 8ULP OSM-SF mit Baseboard, Kabelkit, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software. Bestellnr.: OSM8ULP-SKIT1 |
360,- € |
