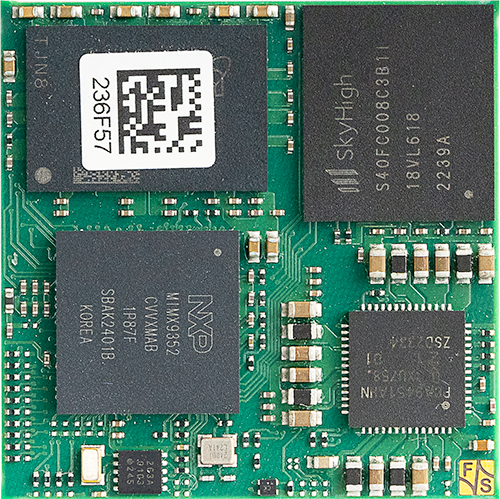

FS 93 OSM-SF-V5I-LIN

OSM Size S mit NXP i.MX 93 CPU

Für den Start in die Entwicklung empfehlen wir:

Starterkit FS 93 OSM-SF Linux
  360,- €
ohne MWSt.

Starterkit für FS 93 OSM-SF mit Basisplatine, OSM-Adapter, Kabelkit, 7" LVDS Display mit PCAP Touch, Kühlkörper, Zugangsdaten zu Dokumentation und Software

FS 93 OSM-SF-V5I
Status Production
CPU
Typ NXP i.MX 93
Kern ARM Cortex-A55 + Cortex-M33 + NPU
Anzahl der Kerne 2x A55 + M33
Frequenz 1,7GHz + 250MHz
L2-Cache 2x64kB L2 + 256kB L3
GPU PXP
Betriebssystem
Linux Yocto
(uboot installed)
Echtzeit FreeRTOS
Speicher
Flash 64 kbit EEPROM
eMMC 8GB eMMC
RAM 1GB LPDDR4 x16
Schnittstellen
SD-Karte 1x SDIO
Ethernet 2x RGMII
USB Host 1x OTG 2.0
USB Device 1x OTG 2.0
CAN 2x CAN-FD
UART 4x
I2C 4x
SPI 2x
Audio I2S
Digital I/O 6
GPIO_A[1..0]+_C[4..7]
ADC 2x
Touch Panel Touch via I2C
Kamera analog/digital MIPI-CSI (2 lanes)
RTC PCF85263ATL
sonstige Schnittstellen 2x PWM, BL-PWM
Display
LVDS -
MIPI-DSI 1x 4 Lanes
Allgemein
Stromversorgung 5V DC/±5%
Leistungsaufnahme 3W typ.
Betriebstemperaturbereich -20°C - +85°C
Größe 30x30mm
Gewicht ~5g
Minimale Verfügbarkeit 2038

PCoreBBDSI OSM BB OSM93 FERT21 Rev100 Starterkit FS 93 OSM-SF Linux
Starterkit für FS 93 OSM-SF mit Basisplatine, OSM-Adapter, Kabelkit, 7" LVDS Display mit PCAP Touch, Kühlkörper, Zugangsdaten zu Dokumentation und Software
Bestellnr.: OSM93-SKIT-LIN		 360,- €


Software

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €


Displays und Displaykit

BLCD22front 3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar)
3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch)
Bestellnr.: B.LCD.22		 80,- €

B.LCD.24 FRONT 7" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar)
7" TFT (800x1280) MIPI-DSI Display mit PCAP Touch (TFT-7"-MIPI-DSI-PCAP Touch)
Bestellnr.: B.LCD.24		 100,- €

LCD 7 LVDS 1 front web 7” LVDS Display mit PCAP Touch (langzeitverfügbar)
7” LVDS LCD Display mit PCAP Touch
Bestellnr.: LCD.7.LVDS.1		 95,- €

LCD 10 LVDS 1 front web 10” LVDS Display mit PCAP Touch (langzeitverfügbar)
10” LVDS LCD Display mit PCAP Touch
Bestellnr.: LCD.10.LVDS.1		 130,- €


Touch-Kits

resistive Touch Kit armStoneA9 Resistives Touch Kit 2
Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse.
Bestellnr.: SINTF-ADP-RTI2C		 60,- €

SINTF ADP EDTTOUCH2 PCAP Touch Kit für EDT
Zum Anschluss eines EDT PCAP Touch
Bestellnr.: ADP-EDTTOUCH2		 35,- €


Kabel

B.MKAB47 Kapazitiv-Touch Kabel
6-poliges Kabel mit passendem Stecker zum Anschluss eines I2C Touchs an F&S-Boards.
Bestellnr.: B.MKAB.47		 10,- €


Adapter

MIPI-DSI zu LVDS Adapter
Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse.
Bestellnr.: ADP-MIPI2LVDS1		 25,- €

ADP MIPI2RGB1 (quer) Adapterboard MIPI-DSI (JILI30) zu RGB für EDT Unified Serie
Ermöglicht die Umwandlung von MIPI-DSI (JILI30) in RGB Signale.
Bestellnr.: ADP-MIPI2RGB1		 30,- €


Workshops

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage

Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

MHS.OSM.1 TOP Heat Spreader OSM Size-S
Heat Spreader zur Kühlung der OSM Size-S Module
Bestellnr.: MHS.OSM.1		 10,- €


Varianten

OSM93 FERT21 Rev100 TOP FS 93 OSM-SF-V1I
NXP i.MX93 Dual Cortex®-A55 @ 1.7GHz, 1GB LPDDR4, 8GB eMMC, EEPROM, 2x RGMII, 2x CAN, LVDS, RTC, -20°C - +85°C, Linux
Bestellnr.: OSM93-V1I		 Anfrage
OSM93 FERT21 Rev100 TOP FS 93 OSM-SF-V5I
NXP i.MX93 Dual Cortex®-A55 @ 1.7GHz, 1GB RAM, 8GB eMMC, Audio, MIPI-DSI, -20°C - +85°C, 5V Versorgung, Linux Yocto
Bestellnr.: OSM93-V5I		 Anfrage

Starterkit

PCoreBBDSI OSM BB OSM93 FERT21 Rev100 Starterkit FS 93 OSM-SF Linux
Starterkit für FS 93 OSM-SF mit Basisplatine, OSM-Adapter, Kabelkit, 7" LVDS Display mit PCAP Touch, Kühlkörper, Zugangsdaten zu Dokumentation und Software
Bestellnr.: OSM93-SKIT-LIN		 360,- €


Yocto Release Y2024.09

Für die CPU NXP i.MX93 bietet F&S ein Yocto-basierte Umgebung an. Wir bieten das Linux BSP fsimx93-Y2024.09-pre an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Das BSP beinhaltet die von F&S angepassten Quelltextpakete:

  • U-Boot: 2024.04
  • Linux-Kernel:  6.6.48
  • Yocto: 5.0.3 Scarthgap

Darüber hinaus ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration.

F&S bietet eine virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 40 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

➜ Mehr Informationen über das neue Yocto Release Y2024.09

FS 93 OSM-SF - Product Flyer

FS 93 OSM-SF - Hardware

FS 93 OSM-SF - Linux



Varianten

OSM93 FERT21 Rev100 TOP FS 93 OSM-SF-V1I
NXP i.MX93 Dual Cortex®-A55 @ 1.7GHz, 1GB LPDDR4, 8GB eMMC, EEPROM, 2x RGMII, 2x CAN, LVDS, RTC, -20°C - +85°C, Linux
Bestellnr.: OSM93-V1I		 Anfrage
OSM93 FERT21 Rev100 TOP FS 93 OSM-SF-V5I
NXP i.MX93 Dual Cortex®-A55 @ 1.7GHz, 1GB RAM, 8GB eMMC, Audio, MIPI-DSI, -20°C - +85°C, 5V Versorgung, Linux Yocto
Bestellnr.: OSM93-V5I		 Anfrage

Starterkit

PCoreBBDSI OSM BB OSM93 FERT21 Rev100 Starterkit FS 93 OSM-SF Linux
Starterkit für FS 93 OSM-SF mit Basisplatine, OSM-Adapter, Kabelkit, 7" LVDS Display mit PCAP Touch, Kühlkörper, Zugangsdaten zu Dokumentation und Software
Bestellnr.: OSM93-SKIT-LIN		 360,- €
