F&S Boardstrategie
Besteht während der Entwicklungsphase oder bei einem späteren Redesign der Bedarf nach mehr Prozessorleistung oder nach weiteren Schnittstellen, kann dies zu einem ernsthaften Problem führen. Nicht jedoch bei F&S Boards. In jeder Boardfamilie stehen pin- und softwarekompatible Boards zur Verfügung. Weitere Boards kommen jährlich hinzu und ergänzen die Boardfamilie oder ersetzen abgekündigte Boards (frühestens nach 10 Jahren).
Mit dieser Boardstrategie geht der Kunde kein Risiko ein.
Abhängig vom Kundenwunsch kann eine der sechs Boardfamilien eingesetzt werden, jede Boardfamilie erfüllt unterschiedliche Bedürfnisse.
F&S Projektgarantie
F&S Elektronik Systeme bietet seinen Kunden eine Projektgarantie.
Gemeinsam werden alle während der Entwicklung aufkommenden Probleme behoben (Hardware- wie auch Software) und Wünsche erfüllt. Ziel ist es das Kundenprojekt erfolgreich abzuschließen und auch nach dem Serienstart über die gesamte Laufzeit das Projekt weiter zu begleiten.
Ein weiterer wichtiger Punkt der Projektgarantie ist die Langzeitverfügbarkeit jedes Moduls für mindestens 10 Jahre.
Diese Projektgarantie ebnete den Weg für F&S Boards in viele Applikationen namhafter Kunden in ganz Europa.
Boardfamilien
Bitte wählen Sie die gewünschten Tabellenspalten.
|
|
||||||||
| Formfaktor |
SBC |
SoM |
SoM |
SoM |
SoM |
SoM |
SoM |
SoM |
|---|---|---|---|---|---|---|---|---|
| Baseboardkomplexität |
- |
leicht |
hoch |
leicht |
mittel |
leicht |
leicht |
sehr leicht |
| CPU Performance bis zu (Cores) |
Cortex-A53 (4) |
Cortex-A55 |
Cortex-A55 |
Cortex-A53 (4) |
Cortex-A55 (4) |
Cortex-A9 (1) |
Cortex-A9 |
Cortex-A9 |
| Windows |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
||
| Linux |
✔ |
✔ |
✔ |
✔ |
✔ | ✔ |
✔ |
✔ |
| Standard |
PicoITX |
|
OSM / SGeT |
 |
SMARC/ SGeT |
|
|
|
| LCD Schnittstelle |
RGB |
RGB |
RGB LVDSMIPI-DSI |
RGB, LVDS, MIPI-DSI |
LVDS |
RGB |
RGB |
RGB |
| Monitor |
DVI |
DVI |
- |
- |
DVI |
- |
DVI |
- |
| Farbtiefe bis zu |
24Bit |
24Bit |
24Bit |
24Bit |
24Bit |
18Bit |
24Bit |
24Bit |
| Auflösung bis zu |
FullHD |
FullHD |
FullHD |
1080p60 |
FullHD |
WXGA |
WXGA |
FullHD |
| DATA-BUS |
- |
- |
- |
- |
- |
- |
✔ |
✔ |
| Kamera |
- |
✔ |
MIPI-CSI |
✔ |
✔ |
- |
✔ |
- |
| Ethernet |
2x |
2x |
2x |
2x |
2x |
2x |
1x |
2x |
| Stromversorgung |
5V |
5V |
5V |
5V |
5V |
3,3V |
3,3V |
5V |
| Größe (mm) |
100x72 |
47x62.1 |
30x30 |
35x40 |
70x70 |
40x50 |
80x50 |
100x80 |
| Steckverbinder |
66pin |
MXM-2 230pin |
LGA |
2x 100pin |
MXM-3 |
80pin |
140pin |
142pin |

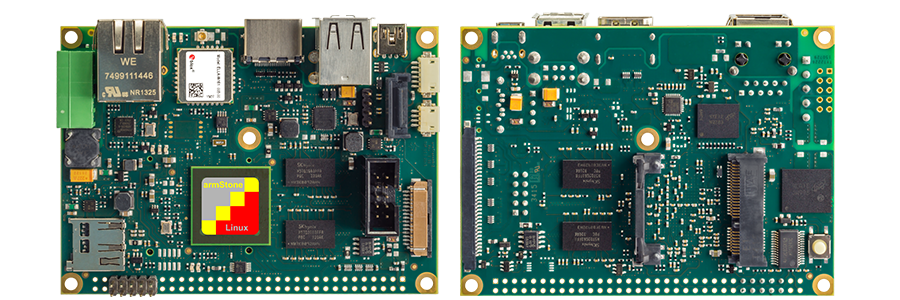

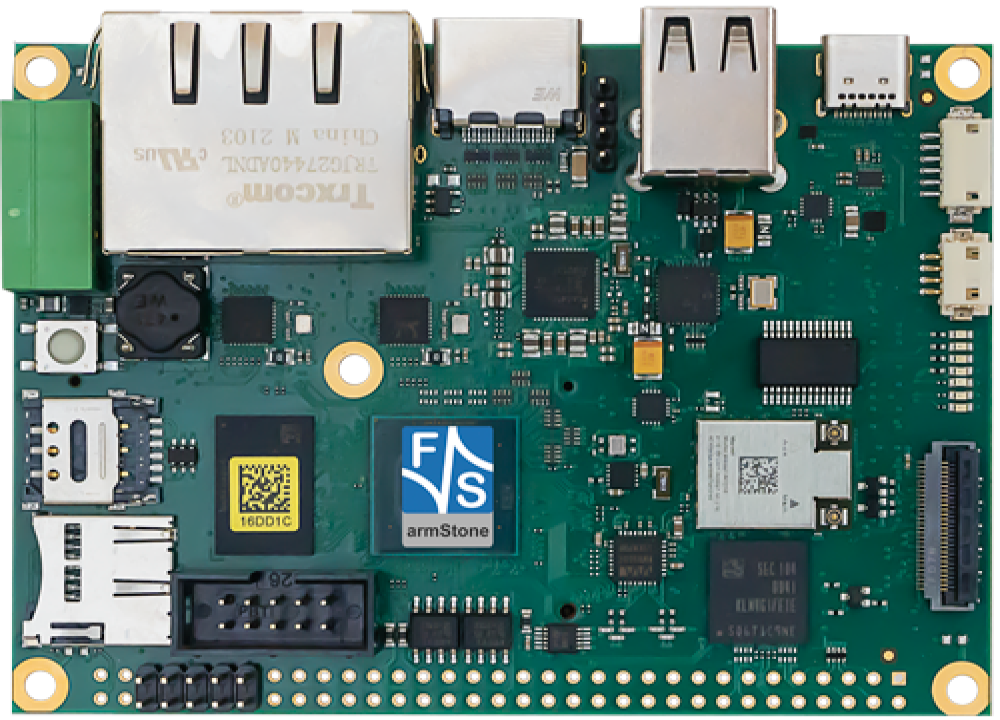

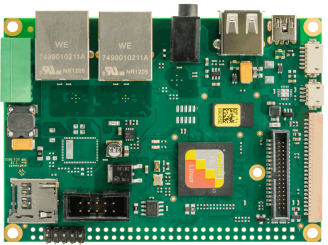

armStone™
 |
Alternativ zu Lösungen mit Computer on Module (COM), für welche ein Basisboard notwendig ist, bietet sich der Einsatz eines Single Board Computers (SBC) in einem etablierten Formfaktor an. Der PicoITX Formfaktor ist perfekt ausgelegt für die Entwicklung kleiner, aber leistungsstarker Anwendungen. Merkmale
|
efus™
 |
Der Formfaktor efus™ hat eine Größe von nur 47 x 62mm und ist mit Fingerkontakten für den gängigen 230-Pin MXM2 edge connector (preiswert, für Industrie und Automotiv zugelassen) ausgestattet. Merkmale
|
QBliss
 |
F&S stellte als einer der ersten Boardhersteller ein Board im Qseven Formfaktor mit RISC-CPU vor. Unterschied zu Qseven mit ATOM
Merkmale
|
PicoCOM
 |
40x50mm, extrem kompakt und preiswert, zuverlässiger 80pol SMD Steckverbinder, 3.3V single supply, zusätzlich benötigt man noch ein (einfaches) Basisboard. Auf dem Basisboard sind nur noch Treiberbausteine (RS232, RS485, CAN, Ethernet-Transformator) und Buchsen notwendig. Alle PicoCOM Boards sind pinkompatibel und damit einfachst austauschbar/ skalierbar. Merkmale
|
PicoMOD
 |
50x80mm (Scheckkartenformat), zuverlässiger 140pol SMD Steckverbinder, 3.3V single supply, zusätzlich ist noch ein (einfaches) Basisboard notwendig. Auf dem Basisboard sind nur noch Treiberbausteine (RS232, RS485, CAN, Ethernet-Transformator) und Buchsen notwendig. Die Produktpalette reicht derzeit von ARM9-400MHz bis CortexA9-1GHz. Alle PicoMOD Boards sind pinkompatibel und damit einfachst austauschbar/ skalierbar. Merkmale
|

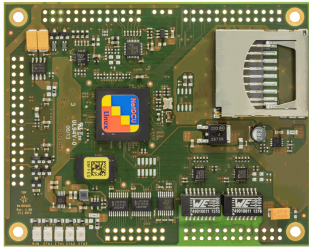

NetDCU
 |
80x100mm, einfache und robuste 2.54mm Steckverbinder, 5V single supply, zusätzlich ist nur noch ein sehr einfaches Basisboard notwendig. Selbst Treiberbausteine für RS232, Buffer für Displaysignale und der Transformator für Ethernet sind schon vorhanden. Alle NetDCU Boards sind pinkompatibel und damit einfachst austauschbar/ skalierbar. Merkmale
|
PicoCore™
 |
35x40mm, geringer Board-to-Board Abstand (1,5mm), Steckverbinder: 2x100pin, 1.5mm bis 3mm Höhe bzw. 2x 100Pin, 1.5mm bis 4mm Höhe, 5V single supply, zusätzlich benötigt man noch ein sehr einfaches Basisboard. PicoCore™ System on Modules eignen sich ideal für kleine und stromsparende Prozessoren von NXP, wie i.MX 8M Mini/ Nano oder i.MX 8M Plus. Auf dem ARM-basierten PicoCore™ Formfaktor stehen bis zu 4 Cortex®-A53 Kerne und ein Cortex®-M4/M7 Kern zur Verfügung. Merkmale
|
Software, Zubehör und Support
Auf allen Boards werden die Betriebssysteme Windows Embedded Compact 7/ 2013, Windows Embedded CE 6.0 R3 und Linux unterstützt. Für jedes Board stehen Bootloader, Kernel, Schnittstellentreiber, SDK (z.T. BSP) zur Verfügung. Unter Windows findet die Entwicklung mit Visual Studio (C++, C#, VB.NET) und Expression Blend (XAML for Embedded) statt. Alternativ steht auch Linux mit aktuellem Kernel, uboot, Schnittstellentreiber und Buildroot Unterstützung (QT, Gstreamer, JAVA VM) zur Verfügung.
Zum schnellen Einstieg in die Entwicklung werden Starterkits mit Standardbuchsen und hilfreichem Zubehör wie Kabel, Speichermedien und Display angeboten. Ein vierstündiger Workshop, sowie Support über Telefon, E-Mail und das Forum mit über 2000 registrierten Kunden, ergänzen das hervorragende Supportangebot.
