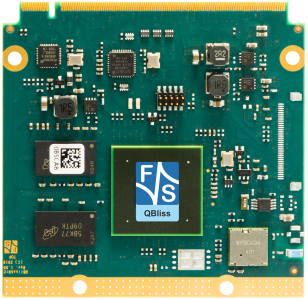

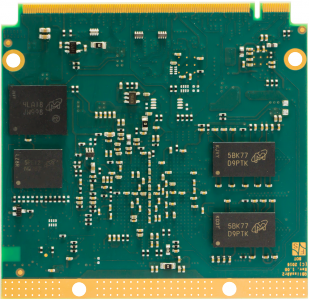

QBlissA9r2

Qseven mit NXP i.MX 6 CPU

Für den Start in die Entwicklung empfehlen wir:

Starterkit QBlissA9r2 Linux
  340,- €
ohne MWSt.

QBlissA9r2-V2-LIN, Basisboard, Kabelkit, Zugangsdaten zu Dokumentation und Software


Starterkit QBlissA9r2 Windows
  340,- €
ohne MWSt.

QBlissA9r2-V2-WEC7, Basisboard, Kabelkit, Zugangsdaten zu Dokumentation und Software

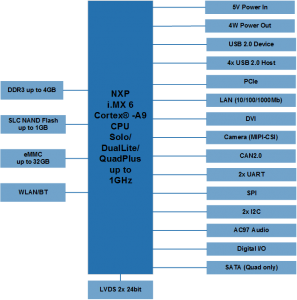

QBlissA9r2
Status Produktion
CPU
Typ NXP i.MX 6
Kern ARM Cortex-A9
Anzahl der Kerne Solo/DualLite/Quad/QuadPlus
Frequenz max 1GHz
L2-Cache max. 1MB
GPU 3D 1000Mpix/s
VPU 1080p60
Betriebssystem
Linux Buildroot
Yocto
Windows WEC 7
WEC 2013
Speicher
Flash max. 1GB SLC
max. 32GB eMMC
RAM max. 4GB DDR3
Schnittstellen
SD-Karte 1x extern
Ethernet 10/100/1000Mb
IEEE 1588
USB Host 4x
USB Device 1x
CAN 1x
UART 1x
I2C 2x
SPI 1x
Audio AC97
Digital I/O max. 66
Touch Panel via AC97
Kamera analog/digital 0/2x MIPI-CSI
PCIe 1x
SATA 1x
Display
LVDS 2x 24bit
CRT/DVI 0/DVI
Allgemein
Stromversorgung +5V DC/ ±5%
Leistungsaufnahme 4W typ.
Betriebstemperaturbereich 0°C - +70°C
opt. -20°C - +85°C
opt. -40°C - +85°C
Größe 70x70x11mm
(LxBxH)
Gewicht ~25g
Minimale Verfügbarkeit 2035


QBlissA9r2-V1-LIN QBlissA9r2-V1-WEC7 QBlissA9r2-V1-W13 QBlissA9r2-V2-LIN QBlissA9r2-V2-WEC7 QBlissA9r2-V2-W13
Status Produktion Produktion Produktion Produktion Produktion Produktion
CPU - - - - - -
Typ NXP i.MX 6 NXP i.MX 6 NXP i.MX 6 NXP i.MX 6 NXP i.MX 6 NXP i.MX 6
Kern ARM Cortex-A9 ARM Cortex-A9 ARM Cortex-A9 ARM Cortex-A9 ARM Cortex-A9 ARM Cortex-A9
Anzahl der Kerne Solo Solo Solo Quad Quad Quad
Frequenz 1GHz 1GHz 1GHz 1GHz 1GHz 1GHz
L2-Cache 512KB 512KB 512KB 1MB 1MB 1MB
GPU 2D 600Mpix/s 2D 600Mpix/s 2D 600Mpix/s 3D 1000Mpix/s 3D 1000Mpix/s 3D 1000Mpix/s
VPU 1080p30 1080p30 1080p30 1080p60 1080p60 1080p60
Betriebssystem - - - - - -
Linux Buildroot
Yocto		 - - Buildroot
Yocto		 - -
Windows - WEC 7 WEC 13 - WEC 7 WEC 2013
Speicher - - - - - -
Flash 128MB 256MB 256MB 256MB
min. 4GB eMMC		 256MB
min. 4GB eMMC		 256MB
min. 4GB eMMC
RAM 512MB 512MB 512MB 1GB 1GB 1GB
Schnittstellen - - - - - -
SD-Karte 1x extern 1x extern 1x extern 1x extern 1x extern 1x extern
Ethernet 10/100/1000Mb
IEEE 1588		 10/100/1000Mb
IEEE 1588		 10/100/1000Mb
IEEE 1588		 10/100/1000Mb
IEEE 1588		 10/100/1000Mb
IEEE 1588		 10/100/1000Mb
IEEE 1588
USB Host 4x 4x 4x 4x 4x 4x
USB Device 1x 1x 1x 1x 1x 1x
CAN 1x 1x 1x 1x 1x 1x
UART 1x 1x 1x 1x 1x 1x
I2C 2x 2x 2x 2x 2x 2x
SPI 1x 1x 1x 1x 1x 1x
Audio AC97 AC97 AC97 AC97 AC97 AC97
Digital I/O max. 66 max. 66 max. 66 max. 66 max. 66 max. 66
Touch Panel via AC97 via AC97 via AC97 via AC97 via AC97 via AC97
Kamera analog/digital - - - 0/2x MIPI-CSI 0/2x MIPI-CSI 0/2x MIPI-CSI
PCIe - - - 1x 1x 1x
SATA - - - 1x 1x 1x
Display - - - - - -
LVDS 2x 24bit 2x 24bit 2x 24bit 2x 24bit 2x 24bit 2x 24bit
CRT/DVI 0/DVI 0/DVI 0/DVI 0/DVI 0/DVI 0/DVI
Allgemein - - - - - -
Stromversorgung +5V DC/ ±5% +5V DC/ ±5% +5V DC/ ±5% +5V DC/ ±5% +5V DC/ ±5% +5V DC/ ±5%
Leistungsaufnahme 4W typ. 4W typ. 4W typ. 4W typ. 4W typ. 4W typ.
Betriebstemperaturbereich 0°C - +85°C 0°C - +85°C 0°C - +85°C 0°C - +85°C 0°C - +85°C 0°C - +85°C
Größe 70x70x11mm
(LxBxH)		 70x70x11mm
(LxBxH)		 70x70x11mm
(LxBxH)		 70x70x11mm
(LxBxH)		 70x70x11mm
(LxBxH)		 70x70x11mm
(LxBxH)
Gewicht ~25g ~25g ~25g ~25g ~25g ~25g
Minimale Verfügbarkeit 2035 2035 2035 2035 2035 2035
QBlissA9r2-V1-LIN QBlissA9r2-V1-WEC7 QBlissA9r2-V1-W13 QBlissA9r2-V2-LIN QBlissA9r2-V2-WEC7 QBlissA9r2-V2-W13

Starterkit QBlissA9r2 Linux
QBlissA9r2-V2-LIN, Basisboard, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: QBlissA9r2-SKIT-LIN		 340,- €

Starterkit QBlissA9r2 Windows
QBlissA9r2-V2-WEC7, Basisboard, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: QBlissA9r2-SKIT-WEC7		 340,- €


Software



software accessory Software .NET Treiber
Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++.
Bestellnr.: WCE-DOTNET		 500,- €

software accessory Boot Screen
Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an.
Bestellnr.: WCE-BOOTSCREEN		 500,- €

software accessory Custom Kernel
Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden.
Bestellnr.: WCE-CUSTIMAGE		 500,- €

software accessory Failsafe Flash Filesystem (F3S)
Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen.
Bestellnr.: WCE-F3S		 1,000,- €

software accessory UpDate Software
Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card.
Bestellnr.: WCE-UPDATE		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Windows)
Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board.

Bestellnr.: EW-SW-RGB-LVDS-Windows		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €


Display

Adapter

ADP-MIPICAM1 MIPI Kamera Kit
Adaptermodul mit Kamera
Bestellnr.: ADP-MIPICAM1		 100,- €


Steckverbinder

Foxconn MXM 2 Connector MXM-2 Steckverbinder
Geeignet, um die efus™- oder QBliss-Module über Goldfingerkontakte anzuschließen.
Bestellnr.: B.MST.2R230PL.1		 43,- €


Workshops

linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage

Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €


Buildroot und Yocto

Das Linux-BSP "fsimx6-B2022.10" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt, Wayland/Weston oder X11, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.

Alternativ zu Buildroot gibt es auch eine Yocto-basierte Umgebung. Wir bieten das Linux BSP fsimx6-Y2022.09 an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, X11R7, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Beide BSPs beinhaltet die von F&S angepassten Quelltextpakete von U-Boot (2018.03), Linux-Kernel (basierend auf 5.4.70) und Buildroot (2021.02.10) oder Yocto (3.0). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet auch eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 27 zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

➜ Mehr Informationen über das neue Buildroot Release B2022.10
➜ Mehr Informationen über das neue YOCTO Release Y2022.09

Windows Embedded Lifetime

Feature Available until  End of Mainstream Support End of Extended Support
Windows Embedded Compact 2013 31.05.2028  10.09.2018 10.10.2023
Windows Embedded Compact 7 28.02.2026  12.04.2016 13.04.2021
Windows CE 6.0 28.02.2022  09.04.2013 10.04.2018

Windows Embedded Compact 7

Windows Embedded Compact 7 installiert, bietet Bootloader, Schnittstellentreiber und Kernel (mit z.B. Silverlight, Mediaplayer oder IE).
Die Schnittstellentreiber fast aller angebotenen Schnittstellen stehen schon fertig zur Verfügung.
Mühsames Arbeiten mit dem Platformbuilder entfällt, diese Arbeit haben wir Ihnen schon abgenommen.
Software wird mit Visual Studio .NET in den Sprachen C, C++, C# oder VB.NET erstellt.
Verwenden Sie Schnittstellen wie z.B. I²C auf die gleiche Weise wie eine RS232 Schnittstelle ohne sich mit der darunterliegenden Hardware auseinandersetzen zu müssen.
Konfigurieren Sie das Display und andere Einstellungen mit dem F&S Konfigurationstool.

Windows Embedded Compact 2013

Das hochflexible harte Echtzeitbetriebssystem bietet Kernel, Schnittstellentreiber, Bootloader und nutzt alle Features einer modernen ARM CPU wie ARMv7 THUMB2 Befehlssatz oder NEON Coprozessor. Fertige Images und das BSP finden Sie in unserem Downloadbereich. Die Entwicklung erfolgt mit den aktuellen Microsoft Tools wie Visual Studio 2015 (C, C++, C# oder VB.NET) und Expression Blend 5. Schnittstellen wie z.B. I²C, CAN oder SPI können auf die gleiche Weise wie eine RS232 Schnittstelle verwendet werden. Mithilfe von XAML for Windows Embedded trennen Sie Visualisierung und Programm auf einfache Weise.

Auch unter Compact 2013 steht Ihnen unser FailSafe Flash File System F3S zur Verfügung.

Windows Embedded Features for i.MX6

General

Feature Description i.MX6 WEC 2013
.NET Support Library to easily access DIO, CAN, I²C and SPI from .NET Compact Framework ✔ ✔
AnalogIn Stream driver to easily access the analog inputs ✔ ✔
Audio Codec Support for Microphone, LineIn and LineOut.
Implements Mixer interface and special F&S mixer control panel applet to easily change settings.		 ✔ ✔
BusEnum2 Support for asynchronous loading of drivers. Use events to start loading of drivers.  ✔ ✔
Broadcast Stream driver
Boards can be easily identified and configured over LAN connection		 ✔ ✔
CAN Stream driver to easily access CAN interface. Special tool suit to generate traffic or check communication. ✔ ✔
Digital I/O  Stream driver to configure pins as input, output or interrupt.
Possibility to adjust drive strength or enable/disable internal pull-up or pull-down. Settings can be stored pin registry.		 ✔ ✔
Display Display driver can be configured by registry settings without modifying operating system. ✔ ✔
Display Multi-Monitor Support
Adjustable by registry		 ✔  ✔
Display 2D software acceleration using NEON co-processor
Multiple overlays with alpha blending 		 ✔ ✔
Display 2D hardware acceleration
3D OpenGL ES 1.1 and 2.0 hardware acceleration
Multiple overlays with alpha blending
Multiple monitor support (incl. 2D acceleration and Video support)		 ✔  ✔
Firmware Update Software to update Bootloader and/or operating system from running operating system. ✔ ✔
Software Update Program to update application and registry settings from USB stick, SD card or other source.
Includes automatic detection. Can incorporate with Firmware Update		 ✔ ✔
I²C Stream driver
Support for hardware I²C controller (NI2C)
Support for using GPIOs as I²C (I²C)		 ✔ ✔
Keyboard Support for German 0407, Spanish 040A, French 040C, Italy 0410 and English 0409
Matrix keyboard support: Use IO pins for keyboard		 ✔ ✔
SPI Stream driver
Support for hardware SPI controller		 ✔ ✔
Touch Resistive touch driver with virtual key support - Capacitive touch driver for ATMEL EDT and others
Extended USB mouse driver to accept absolute coordinates		 ✔ ✔
USB Host EHCI and OHCI driver ✔ ✔
USB Device   ✔ ✔
KBDHID Extended MS kbdhid - Support for all keys on the keyboard ✔ ✔
MOUTOUCHHID Support for absolute coordinates ✔ ✔
Power Management Support for screen saver and touch activation ✔ ✔
PWM Stream driver ✔ ✔
Video Streaming Filter framework for streaming video over HTTP ✔ ✔
VoIP Voice over IP sample solution ✔

File System

Feature Description i.MX6 WEC 2013
F&S BinFS Bug fixed BinFS file system for XIP images ✔ ✔
F3S F&S Secure Flash File System
Optimized throughput on all file operations
Wear-Leveling strategies to reduce flash abrasion (including Garbage Collector)
Transaction-based concept already cooperates with a lot of applications  		 ✔ ✔
Filesystem
Filter Driver		 Used to limit access to file system.
Possible restrictions: Move, Delete, Rename		 ✔ ✔
FAT/TFAT Microsoft Windows Embedded FAT/TFAT solution. ✔ ✔
NAND Driver 16 bit hardware ECC   ✔

Services

Feature Description i.MX6 WEC 2013
Telnet Server Enabled by default. Easy access to command shell. ✔ ✔
FTP Server   ✔ ✔
HTTPD Server Use device as web server. Create ISAPI extensions in C/C++. HTTPD DirectShow stream filter (i.e. camera) ✔ ✔
OpenSSH Offers SSH server functionality for Windows Embedded. Based on OpenSSH
SFTP
SCP
SMTP		 ✔ ✔
SSH SCP/SFTP server SSH Library (also used from SMTP).  ✔ ✔
SMTP SMTP library to send EMail ✔ ✔

Tools

Feature Description i.MX6 WEC 2013
Bootscreen Showing custom image during boot. ✔ ✔
Control Panel Standard Windows Embedded Control Panel with additional tools. ✔ ✔
CE Remote Display Driver and application to access desktop of device remotely. ✔ ✔
ndcucfg Command line configuration tool.
Can be used locally, over Telnet connection and over serial connection.
Registry editing
Reading/writing of boot loaders and splash screen
User administration
Certificate administration
....
Usage:
* Can be used in own applications as DLL.
* As a command line tool from telnet or serial debug console		 ✔ ✔
Update tool Update of boot loader
Update on WinCE image
Registry changes
Update of user application
Runs from SD/USB/LAN		 ✔ ✔
F&S 2D control utility Control panel applet
Change 2D acceleration on the fly		 ✔ ✔
F&S Board Config Control panel applet
Check hardware revision, version of boot loader, version of WinCE image and much more.
Change system startup and registry.		 ✔ ✔
F&S Audio Mixer Control panel applet
Change audio features like volume, bass, treble, input ...		 ✔ ✔
F&S SSH/SMTP control utility Control panel applet
Start stop SSHD service
Send test EMail by SMTP		 ✔ ✔
F&S USB Loader Uses USB device connection to update Bootloader, operating system, boot screen, configuration information, partition information.
Can be used to update software or to automate production.		 ✔ ✔
F&S Mfg Tool Modified NXP Tool for board bring up and software installation ✔ ✔

QBlissA9r2 - Product Flyer


QBlissA9r2 - Hardware


QBlissA9r2 - Linux


QBlissA9r2 - Windows Embedded CE/Compact


QBlissA9r2 - Display

Varianten

QBlissA9r2 TOP QBlissA9r2-V2-W13
NXP i.MX 6Quad Cortex-A9, 1GB RAM, 256MB Flash, min. 4GB eMMC, Gb Ethernet, CAN, Audio, PCIe, SATA, MIPI-CSI Kamera, Touch, 2x LVDS, DVI, 0°C - +85°C, 5V Versorgung, Windows Embedded Compact 2013
Bestellnr.: QBlissA9r2-V2-W13		 Anfrage
QBlissA9r2 TOP QBlissA9r2-V2-WEC7
NXP i.MX 6Quad Cortex-A9, 1GB RAM, 256MB Flash, min. 4GB eMMC, Gb Ethernet, CAN, Audio, PCIe, SATA, MIPI-CSI Kamera, Touch, 2x LVDS, DVI, 0°C - +85°C, 5V Versorgung, Windows Embedded Compact 7
Bestellnr.: QBlissA9r2-V2-WEC7		 Anfrage
QBlissA9r2 TOP QBlissA9r2-V2-LIN
NXP i.MX 6Quad Cortex-A9, 1GB RAM, 256MB Flash, min. 4GB eMMC, Gb Ethernet, CAN, Audio, PCIe, SATA, MIPI-CSI Kamera, Touch, 2x LVDS, DVI, 0°C - +85°C, 5V Versorgung, Linux Buildroot/Yocto
Bestellnr.: QBlissA9r2-V2-LIN		 Anfrage
QBlissA9r2 TOP QBlissA9r2-V1-LIN
NXP i.MX 6Solo Cortex-A9, 512MB RAM, 256MB Flash, Gb Ethernet, CAN, Audio, 2x LVDS, Touch, DVI, 0°C - +85°C, 5V Versorgung, Linux Buildroot/Yocto
Bestellnr.: QBlissA9r2-V1-LIN		 Anfrage
QBlissA9r2 TOP QBlissA9r2-V1-WEC7
NXP i.MX 6Solo Cortex-A9, 512MB RAM, 256MB Flash, Gb Ethernet, CAN, Audio, 2x LVDS, Touch, DVI, 0°C - +85°C, 5V Versorgung, Windows Embedded Compact 7
Bestellnr.: QBlissA9r2-V1-WEC7		 Anfrage
QBlissA9r2 TOP QBlissA9r2-V1-W13
NXP i.MX 6Solo Cortex-A9, 512MB RAM, 256MB Flash, Gb Ethernet, CAN, Audio, 2x LVDS, Touch, DVI, 0°C - +85°C, 5V Versorgung, Windows Embedded Compact 2013
Bestellnr.: QBlissA9r2-V1-W13		 Anfrage

Starterkits

Starterkit QBlissA9r2 Linux
QBlissA9r2-V2-LIN, Basisboard, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: QBlissA9r2-SKIT-LIN		 340,- €

Starterkit QBlissA9r2 Windows
QBlissA9r2-V2-WEC7, Basisboard, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: QBlissA9r2-SKIT-WEC7		 340,- €


Software



software accessory Software .NET Treiber
Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++.
Bestellnr.: WCE-DOTNET		 500,- €

software accessory Boot Screen
Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an.
Bestellnr.: WCE-BOOTSCREEN		 500,- €

software accessory Custom Kernel
Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden.
Bestellnr.: WCE-CUSTIMAGE		 500,- €

software accessory Failsafe Flash Filesystem (F3S)
Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen.
Bestellnr.: WCE-F3S		 1,000,- €

software accessory UpDate Software
Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card.
Bestellnr.: WCE-UPDATE		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Windows)
Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board.

Bestellnr.: EW-SW-RGB-LVDS-Windows		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €


Display

Adapter

ADP-MIPICAM1 MIPI Kamera Kit
Adaptermodul mit Kamera
Bestellnr.: ADP-MIPICAM1		 100,- €


Steckverbinder

Foxconn MXM 2 Connector MXM-2 Steckverbinder
Geeignet, um die efus™- oder QBliss-Module über Goldfingerkontakte anzuschließen.
Bestellnr.: B.MST.2R230PL.1		 43,- €


Workshops

linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage

Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €




Qseven Formfaktor

Seit Einführung des Qseven Formfaktors haben bereits viele Boardhersteller diesen übernommen.
Auch die Kombination aus Qseven und RISC CPU gewinnt zunehmend an Bedeutung. Grund hierfür ist die Kompatibilität der angebotenen Boards, sowie der kleine Formfaktor (70x70mm) mit preiswertem Steckverbinder.

Langzeitverfügbarkeit

Die QBlissA9r2 verwendet die NXP i.MX 6 ARM® Cortex®-A9 CPU. Eine Besonderheit ist die lange Verfügbarkeit der CPU von mindestens 15 Jahren (NXP Product Longevity Program).

Multimedia CPU

Speziell für Multimedia stehen im i.MX 6 zusätzliche Hardwareeinheiten zur Verfügung (3D Grafik, Hardware Decoder/Encoder, H.264 HP, ARMv7™, NEON, VFPv3) welche die CPU wesentlich entlasten. Dies wirkt sich positiv auf die flüssige Darstellung als auch auf den Stromverbrauch aus.



Die QBlissA9r2 ist mit bis zu 4GByte DDR3 RAM, 1GByte SLC Flash, 32GB eMMC, sowie Gigabit Ethernet ausgerüstet. Weitere Schnittstellen der QBlissA9r2 sind USB 2.0 Host, USB 2.0 Device, CAN, I²C, SPI, AC97, SDIO, PCIe, SATA, MIPI-CSI Kamera, serielle Schnittstelle sowie DVI (bis HD1080).

High-End Computergrafik

Die QBlissA9r2 ermöglicht daher eine bisher nicht dagewesene Kombination von High-End Computergrafik bei gleichzeitig extrem niedriger Verlustleistung.

Die i.MX 6 CPU ist auch mit Solo, DualLite, Quad und QuadPlus im selben Gehäuse verfügbar. Damit stehen weitere Versionen der QBlissA9r2 in verschiedenen Leistungsklassen zur Verfügung.

Support

Telefon: +49 711 123722 0

Info: info@fs-net.de
Verkauf: sales@fs-net.de
Kunden-Support: support@fs-net.de
Webmaster: webmaster@fs-net.de

LinkedIn icon youtube icon twitter icon maps icon email icon

Anschrift

F&S Elektronik Systeme GmbH
Untere Waldplätze 23
70569 Stuttgart - Germany

Contact us

Datenschutzerklärung |  Disclaimer |  Impressum |  AGB |  Bestellhinweise
