SMARC™
- SMARC™ 2.2 Standard 50x82mm
- MXM3 Goldfinger Connector
- Spannungsversorgung 5V
- 3,3V I/O Spannung
- Standardisierte Schnittstellen
- F&S Kühllösung
- Skalierbar
NXP i.MX 8M Plus, NXP i.MX 95 - kostenlose Entwicklungsunterstützung inkl. Schaltplan-Review
- umfangreiche Softwareunterstützung
Welche Vorteile bieten SMARC-Module von F&S?
- Kundennähe durch Entwicklung und Produktion in Deutschland
- Entwicklung und Fertigung nach ISO 13485 (z. B. für Medizintechnik)
- Langfristige Verfügbarkeit und professionelles Lifecycle-Management
- Kundenspezifische Bestückung und flexible Varianten
- Umfassendes Ökosystem mit Carrier-Boards, BSPs und Dokumentation
- Preisstabilität und ein sehr gutes Preis-Leistungs-Verhältnis
F&S SMARC oder F&S PicoCore - Wann welches Modul?
F&S SMARC - Wenn Standardisierung und X86-Kompatibilität gefragt sind
- SMARC ist ein von der SGeT definierter, weit verbreiteter Industriestandard für Computermodule.
- Unterstützt neben ARM- auch X86/64-Prozessoren und deren typische Schnittstellen
- Dank der Modulgrößen (82 × 50 mm oder 82 × 80 mm) ist ausreichend Platz für leistungsstarke Intel- oder AMD-Prozessoren.
- Ideal für Kunden, die auf Standardisierung, Skalierbarkeit und die Option einer "Second Source" setzen möchten.
- Es gibt eine breite Anbieterauswahl im Markt – maximale Flexibilität bei der Carrier-Entwicklung.
F&S PicoCore - Kompakt, skalierbar ARM only
- PicoCore ist ein kompakter, proprietärer Formfaktor von F&S – entwickelt für platzsparende, effiziente Embedded Designs.
- Konsequent auf ARM-Architekturen ausgelegt – ideal für stromsparende Anwendungen.
- Sehr große Variantenvielfalt über mehrere CPU Generationen hinweg
- Mit nur 35 × 40 mm extrem kompakt – ideal für kleine Geräte mit begrenztem Einbauraum.
- Perfekt für Kunden, die eine optimierte, langlebige und schlanke Lösung ohne Standardisierungs-Overhead suchen.

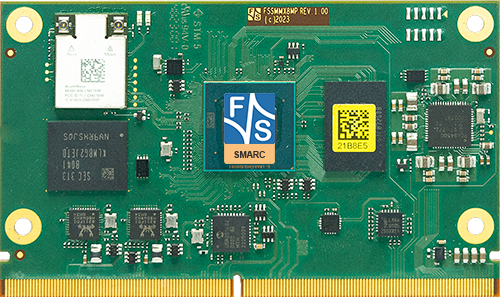

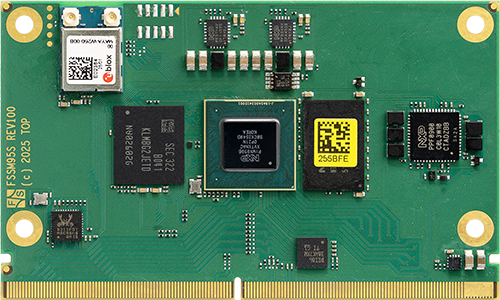

| SMARC™MX8MP | SMARC™MX95 | |
| Status | Production | Q4/2025 |
| CPU | - | - |
| Typ | NXP i.MX 8M Plus | NXP i.MX 95 |
| Kern | ARM Cortex-A53 Cortex-M7 HIFI-4 DSP, NPU |
ARM Cortex-A55 Cortex-M7 Cortex-M33 NPU |
| Anzahl der Kerne | 2x, 4x A53 +M7 | 2x/4x/6x A55 |
| Frequenz | 1.8GHz + 800MHz | max. 2.0GHz |
| L2-Cache | 512KB | 2x/4x/6x 64kB L2 + 512kB L3 |
| GPU | 2D, 3D: ES 3.1/3.0, CL™ 1.2, VG™ 1.1 | NPU (AI) OpenGL / CL / VG |
| VPU | 1080p60, h.265/4, VP9, VP8, Video Encode: 1080p60, h.265/4 | Encode / Decode 4Kp60, H.265, H.264 |
| Multimedia | NPU | Machine Learning | - |
| Betriebssystem | - | - |
| Linux | Yocto (uboot installed) |
YOCTO (uboot installed) |
| Windows | 10 IoT Enterprise (UEFI installed) |
- |
| Echtzeit | FreeRTOS | - |
| Speicher | - | - |
| Flash | 64k EEPROM | 64k EEPROM |
| eMMC | max. 64GB | max. 64GB |
| RAM | max. 8GB LPDDR4 x32 | max. 8GB LPDDR4 |
| Schnittstellen | - | - |
| SD-Karte | 1x SDIO | 2xSDIO |
| Ethernet | 2x 100/1000 Mbit | 2x 100/1000 Mbit |
| WLAN | 802.11 ac/a/b/g/n (2.4/ 5GHz) |
IEEE 802.11 a/b/g/n/ac |
| BT | 5.3 | - |
| USB Host | 1x (3.2) + 3x (2.0) | 4x |
| USB Device | 1x OTG 2.0 | 1x OTG |
| CAN | 2x CAN-FD | 2x |
| UART | 4x | 4x |
| I2C | 5x | 5x |
| SPI | 2x | 2x |
| Audio | 2x I2S | 2x I2S |
| Digital I/O | x | x |
| Touch Panel | via I2C or USB | via I2C or USB |
| Kamera | 1-2x MIPI-CSI (1x 4 lanes), (1x 2 lanes) |
1-2x MIPI-CSI |
| PCIe | 1x PCIe 3.0 (1 lane) |
1x |
| RTC | PCF85263ATL | PCF85263ATL |
| Display | - | - |
| LVDS | 2x 24bit (8 lanes) | 2x 24bit |
| CRT/DVI | DVI (4k) | DVI (4k) |
| MIPI-DSI | 4 lanes | - |
| Allgemein | - | - |
| Stromversorgung | 5V DC/±5% | 5V DC/±5% |
| Leistungsaufnahme | 4 Watt | 4 Watt |
| Betriebstemperaturbereich | 0°C - +70°C -25°C - + 85°C -40°C - + 85°C |
0°C - +70°C -25°C - + 85°C -40°C - + 85°C |
| Größe | 82x50mm | 82x50mm |
| Gewicht | ~20g | ~20g |
| Minimale Verfügbarkeit | 2036 | 2039 |
| SMARC™MX8MP | SMARC™MX95 |
FS SMARC
- SMARC Cooling Solution (359 KB, pdf) - 22.07.2024
- SGeT SMARC standard - (external link)
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
FS SMARC - Quick Facts

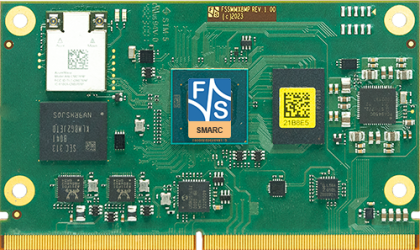

- FSSM8MP (310 KB, pdf) - 30.10.2024
- FSSM95 (556 KB, pdf) - 22.04.2025
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
 |
Starterkit SMARC™MX8MP Linux Starterkit für FS SMARC™MX8MP mit Basisboard, 7" LVDS Display mit PCAP Touch, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: FSSM8MP-SKIT-LIN |
Anfrage | ||
| Architektur | Typ | Release Name | Bootloader | Kernel | OS | Help File | Software | VM |
|---|---|---|---|---|---|---|---|---|
| FSIMX8MP | FreeRTOS | fsimx8mp-V2024.09 | sdk-2.15.0 |
|
||||
| FSIMX8MP | Yocto | osm8mp-Y2025.04 | U-Boot 2021.04 | Linux 5.15.160 | Yocto 4.0.20 Kirkstone | |||
| FSIMX8MP | Yocto | fsimx8mp-Y2024.07 | U-Boot 2021.04 | Linux 5.15.160 | Yocto 4.0 Kirkstone |
