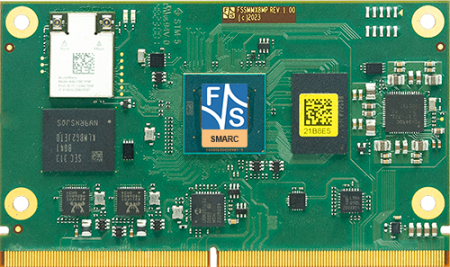

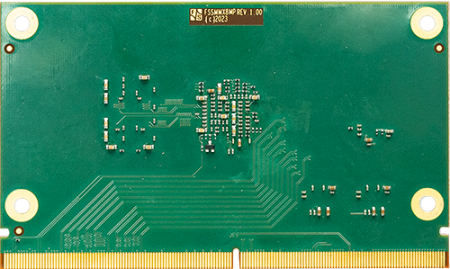

SMARC™MX8MP

SMARC Modul mit NXP i.MX 8M Plus Prozessor

Für den Start in die Entwicklung empfehlen wir
Produkt nicht vorhanden

Hauptmerkmale des F&S SMARC-Moduls FSSM8MP:

  • Hardwarebeschleuniger für KI und Machine-Learning für Edge-Computing.
  • 2x MIPI-CSI Kameraschnittstelle mit integriertem ISP (Image Signal Processor) für erweitere Bildverarbeitung.
  • HW Unterstützung für 1080p Video encode/decode and 3D Grafikbeschleunigung.
  • 2x Gigabit Ethernet, Wi-Fi 5, und Bluetooth 5.0. Zusätzlich USB 3.0 und über USB Hub 4x USB 2.0 Host mit PCIe Schnittstelle.
  • Anschluss für LVDS oder MIPI-DSI Displays und HDMI Monitore.
  • Betriebstemperaturbereich von -40°C bis +85°C für industrielle Anwendungen.
  • TrustZone, Secure Boot und zusätzlich ein Secure Element für erweiterte Security.

SMARC™MX8MP
Status Production
CPU
Typ NXP i.MX 8M Plus
Kern ARM Cortex-A53
Cortex-M7
NPU
Anzahl der Kerne 2x, 4x A53 +M7
Frequenz 1.8GHz + 800MHz
L2-Cache 512KB
GPU 3D/2D, ES 3.1/3.0, CL™ 1.2, VG™ 1.1
VPU 1080p60, h.265/4, VP9, VP8, Video Encode: 1080p60, h.265/4
Multimedia NPU | Machine Learning
Betriebssystem
Linux Yocto
(uboot installed)
Windows 10 IoT Enterprise
(UEFI installed)
Echtzeit FreeRTOS
Speicher
Flash 64k EEPROM
eMMC max. 64GB
RAM max. 8GB LPDDR4
Schnittstellen
SD-Karte 1x SDIO
Ethernet 2x 100/1000 Mbit
WLAN 802.11ac/a/b/g/n
BT 5.0
USB Host 4x
USB Device 1x OTG
CAN 2x
UART 4x
I2C 5x
SPI 2x
Audio 2x I2S
Digital I/O x
Touch Panel via I2C
Kamera analog/digital 1-2x MIPI-CSI
(4 lanes)
PCIe 1x PCIe 3.0
(1 lane)
RTC PCF85263ATL
Display
LVDS 2x 24bit
CRT/DVI DVI (4k)
Allgemein
Stromversorgung 5V DC/±5%
Leistungsaufnahme 4 Watt
Betriebstemperaturbereich 0°C - +70°C
-20°C - + 85°C
-40°C - + 85°C
Größe 82x50mm
Gewicht ~20g
Minimale Verfügbarkeit 2036


SMARC™MX8MP-V3-LIN SMARC™MX8MP-V4-LIN SMARC™MX8MP-V4I-LIN
Status Production Production Production
CPU - - -
Typ NXP i.MX 8M Plus NXP i.MX 8M Plus NXP i.MX 8M Plus
Kern ARM Cortex-A53 + Cortex-M7 ARM Cortex-A53 + Cortex-M7 ARM Cortex-A53 + Cortex-M7
Anzahl der Kerne 4x A53 + 1x M7 4x A53 + 1x M7 4x A53 + 1x M7
Frequenz 1,8GHz + 800MHz 1,6GHz + 800MHz 1,6GHz + 800MHz
L2-Cache 512KB 512KB 512KB
GPU 3D/2D, ES 3.1/3.0, CL™ 1.2 VG™ 1.1 3D/2D, ES 3.1/3.0, CL™ 1.2 VG™ 1.1 3D/2D, ES 3.1/3.0, CL™ 1.2 VG™ 1.1
VPU - 1080p60, h.265/4, VP9, VP8, Video Encode: 1080p60, h.265/4 NPU: Machine Learning 1080p60, h.265/4, VP9, VP8, Video Encode: 1080p60, h.265/4 NPU: Machine Learning
Multimedia NPU | Machine Learning NPU | Machine Learning NPU | Machine Learning
Betriebssystem - - -
Linux Yocto
(uboot installed)		 Yocto Yocto
(uboot installed)
Windows - 10 IoT Enterprise
(UEFI installed)		 -
Echtzeit FreeRTOS FreeRTOS FreeRTOS
Speicher - - -
Flash 64k EEPROM 64k EEPROM 64k EEPROM
eMMC 8GB eMMC 32GB eMMC 32GB eMMC
RAM 1GB LPDDR4 2GB LPDDR4 2GB LPDDR4
Schnittstellen - - -
SD-Karte 1x SDIO 1x SDIO 1x SDIO
Ethernet 1x Gbit 2x Gbit 2x Gbit
WLAN - IEEE 802.11 ac/a/b/g/n (2.4/ 5GHz) IEEE 802.11 ac/a/b/g/n (2.4/ 5GHz)
BT - 5.0 LE 5.0 LE
USB Host 1x 4x 4x
USB Device 1x OTG 1x OTG 1x OTG
CAN 2x 2x 2x
UART 4x 4x 4x
I2C 5x 5x 5x
SPI 2x 2x 2x
Audio 2x I2S 2x I2S 2x I2S
Digital I/O x x x
Touch Panel analog resistive and PCAP Touch ext. via I2C - -
Kamera analog/digital 2x MIPI-CSI 2x MIPI-CSI 2x MIPI-CSI
PCIe 1x 1x 1x
RTC PCF85263ATL PCF85263ATL PCF85263ATL
sonstige Schnittstellen - - -
Display - - -
LVDS 2x 24bit 2x 24bit 2x 24bit
CRT/DVI 0/DVI (4k) 0/DVI (4k) 0/DVI (4k)
Allgemein - - -
Stromversorgung 5V DC/±5% 5V DC/±5% 5V DC/±5%
Leistungsaufnahme 4 Watt 4 Watt 4 Watt
Betriebstemperaturbereich 0°C - + 70°C 0°C - + 70°C -25°C - + 85°C
Größe 82x50mm 82x50mm 82x50mm
Gewicht ~20g ~20g ~20g
Minimale Verfügbarkeit 2036 2036 2036
SMARC™MX8MP-V3-LIN SMARC™MX8MP-V4-LIN SMARC™MX8MP-V4I-LIN

FSSMMX8MP FSSMBB TOP small Starterkit SMARC™MX8MP Linux
Starterkit für FS SMARC™MX8MP mit Basisboard, 7" LVDS Display mit PCAP Touch, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: FSSM8MP-SKIT-LIN		 360,- €


Software

software accessory Boot Screen
Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an.
Bestellnr.: WCE-BOOTSCREEN		 500,- €

software accessory Custom Kernel
Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden.
Bestellnr.: WCE-CUSTIMAGE		 500,- €

software accessory Failsafe Flash Filesystem (F3S)
Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen.
Bestellnr.: WCE-F3S		 1,000,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €


Displays und Displaykits

LCD 7 LVDS 1 front web 7” LVDS Display mit PCAP Touch (langzeitverfügbar)
7” LVDS LCD Display mit PCAP Touch
Bestellnr.: LCD.7.LVDS.1		 95,- €

LCD 10 LVDS 1 front web 10” LVDS Display mit PCAP Touch (langzeitverfügbar)
10” LVDS LCD Display mit PCAP Touch
Bestellnr.: LCD.10.LVDS.1		 130,- €

BLCD22front 3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar)
3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch)
Bestellnr.: B.LCD.22		 80,- €

B.LCD.24 FRONT 7" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar)
7" TFT (800x1280) MIPI-DSI Display mit PCAP Touch (TFT-7"-MIPI-DSI-PCAP Touch)
Bestellnr.: B.LCD.24		 100,- €


Touch-Kits

SINTF ADP EDTTOUCH2 PCAP Touch Kit für EDT
Zum Anschluss eines EDT PCAP Touch
Bestellnr.: ADP-EDTTOUCH2		 35,- €


Kabel

B.MKAB LVDS/MIPI Adapter Kabel
LVDS/MIPI Kabel zum Anschluss an LCD.7.LVDS.1, LCD.10.LVDS.1 und ADP-MIPI2LVDS1
Bestellnr.: B.MKAB.44		 12,- €

B.MKAB53 LVDS Kabel
LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite.
Bestellnr.: B.MKAB.53		 22,- €

Backlight Kabel
Backlight Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1).
Bestellnr.: B.MKAB.35		 7,- €

B.MKAB47 Kapazitiv-Touch Kabel
6-poliges Kabel mit passendem Stecker zum Anschluss eines I2C Touchs an F&S-Boards.
Bestellnr.: B.MKAB.47		 10,- €


Adapter

ADP NT24V2 OBLIQUE TOP Power Adapter
Ermöglicht es, die armStone™ und PicoCore™ Module mit bis zu 24V zu versorgen.
Bestellnr.: ADP-NT24V3		 40,- €

ADP mPCIe WLAN OBLIQUE mPCIe Modul mit WLAN/BT
mPCIe-Full-Mini Type F1 oder mPCIe-Half-Mini Type H1 Modul mit WLAN 2.4/ 5 GHz und BT5.0 LE

Bestellnr.: ADP-mPCIe-WLAN		 40,- €


Workshops

linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage

Sonstiges

Patch Antenne Patch Antenne
Patch Antenne für WLAN/BT (2.4 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse
Bestellnr.: B.ANT.5		 10,- €

bant6 Patch Antenne
Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse.
Bestellnr.: B.ANT.6		 3,- €

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

B.CON.MXM3.1 MXM-3 Steckverbinder
Dieser Stecker ermöglicht die Kontaktierung der verschiedenen SMARC-Module über die Goldfingerkontakte der Baugruppe.
Bestellnr.: B.CON.MXM3.1		 Anfrage
Heat Sink SMARC
Heat Sink zur Kühlung von SMARC Boards.
Bestellnr.: MHS.SMARC.1		 Anfrage

Varianten

FSSMMX8MP TOP SMARC™MX8MP-V3-LIN

Bestellnr.: FSSM8MP-V3-LIN		 Anfrage
FSSMMX8MP TOP SMARC™MX8MP-V4-LIN

Bestellnr.: FSSM8MP-V4-LIN		 Anfrage
FSSMMX8MP TOP SMARC™MX8MP-V4I-LIN

Bestellnr.: FSSM8MP-V4I-LIN		 Anfrage

Starterkit

FSSMMX8MP FSSMBB TOP small Starterkit SMARC™MX8MP Linux
Starterkit für FS SMARC™MX8MP mit Basisboard, 7" LVDS Display mit PCAP Touch, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: FSSM8MP-SKIT-LIN		 360,- €


Yocto Release Y2024.07

Für die CPU NXP i.MX8M Plus bietet F&S ein Yocto-basierte Umgebung an. Wir bieten das Linux BSP fsimx8mp-Y2024.07 an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Das BSP beinhaltet die von F&S angepassten Quelltextpakete von U-Boot (2021.04), Linux-Kernel (basierend auf 5.15.160) und Yocto (4.0.20 Kirkstone). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet eine virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 36 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

➜ Mehr Informationen über das neue Yocto Release Y2024.07

Windows 10/11 IoT Enterprise

Windows IoT Enterprise ist ein vollwertiges Windows das alle Arten von Windows Programme unterstützt. Gleichzeitig wurde die Speicheranforderungen (RAM 2FG und Flash 16GB) auf ein Minimum reduziert. Die Performance auf einer NXP CPU (i.MX8M Plus oder i.MX93) ist sehr gut. Der Microsoft Edge Browser (basiert auf Chromium)  läuft flüssig und stellt auch Videos problemlos dar.

WinIoTVideo

Langfristige Betriebssystemunterstützung

Ein besonders Merkmal von Windows IoT Enterprise ist die langfristige Betriebssystemunterstützung (LTSC). Diese Version bietet eine optionale Unterstützung von bis zu 10 Jahren, was eine stabile und verlässliche Plattform für Ihre Geräte gewährleistet.

Großes Ökosystem

Mit Windows IoT Enterprise haben Sie Zugriff auf Tausende von bestehenden Apps und können ein riesiges Ökosystem nutzen. Verwenden Sie Ihre bestehenden C# .Net-Anwendungen und entwicklen Sie sie weiter.

Sicherheit und Schutz

Nutzen Sie vorhandene, unternehmensgerechte Geräteverwaltungs-Tools, um Ihre Geräte auf dem neuesten Stand zu halten und zuverlässig zu betreiben. Funktionen wie Secure Boot und Over-the-Air-Updates sind integriert, um Ihre Geräte zu schützen und sicherzustellen, dass sie immer auf dem neuesten Stand sind.

Multi-Cloud-Konnektivität

Windows IoT Enterprise ermöglicht Multi-Cloud-Konnektivität, was eine nahtlose Integration und Verwaltung Ihrer Geräte in verschiedenen Cloud-Umgebungen erlaubt.

Kontaktieren Sie uns

Für weitere Informationen zu Funktionen und Verfügbarkeit von Windows IoT Enterprise auf F&S Modulen stehen wir Ihnen gerne zur Verfügung.(Forum)

 FS Forum WinIOT

FSSM8MP - Product Flyer

FSSM8MP - Hardware

FSSM8MP - Linux

Varianten

FSSMMX8MP TOP SMARC™MX8MP-V3-LIN

Bestellnr.: FSSM8MP-V3-LIN		 Anfrage
FSSMMX8MP TOP SMARC™MX8MP-V4-LIN

Bestellnr.: FSSM8MP-V4-LIN		 Anfrage
FSSMMX8MP TOP SMARC™MX8MP-V4I-LIN

Bestellnr.: FSSM8MP-V4I-LIN		 Anfrage

Starterkit

FSSMMX8MP FSSMBB TOP small Starterkit SMARC™MX8MP Linux
Starterkit für FS SMARC™MX8MP mit Basisboard, 7" LVDS Display mit PCAP Touch, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: FSSM8MP-SKIT-LIN		 360,- €




SMARC ...für komplexe Anforderungen
Der SMARC® ("Smart Mobility ARChitecture") ist ein vielseitiger Computer mit kleinem Formfaktor und einer Moduldefinition, die auf Anwendungen abzielt, die einen geringen Stromverbrauch, niedrige Kosten und hohe Leistung erfordern. Es sind zwei Modulgrößen definiert: 82mm x 50mm und 82mm x 80mm. Die Modulplatinen haben 314 Randfinger, die mit einem rechtwinkligen 314-Pin-Steckverbinder mit 0,5 mm Rasterabstand zusammenpassen (der Steckverbinder wird manchmal als 321-Pin-Steckverbinder bezeichnet, aber 7 Pins gehen im Schlüssel verloren).

Die Module werden mit anwendungsspezifischen Trägerplatinen verwendet, die andere Funktionen wie Audio-CODECs, Touch-Controller, drahtlose Geräte usw. implementieren.

Der modulare Ansatz ermöglicht Skalierbarkeit, schnelle Markteinführung und Aufrüstbarkeit bei gleichzeitig niedrigen Kosten, geringem Stromverbrauch und kleiner Baugröße.

Asymmetrisches Multiprocessing

Die SMARC™MX8M basiert auf einem NXP i.MX 8MP Applikationsprozessor mit ARM Cortex-A53 und ARM Cortex-M7. Der Vorteil dieser asymmetrischen Prozessorarchitektur besteht in der strikten Trennung der echtzeitrelevanten Aufgaben - beispielsweise eines Regelungsalgorithmus - vom übrigen System.

➜ mehr Informationen zum NXP i.MX 8MP Applikationsprozessor



F&S Elektronik Systeme entwickelt und produziert seit mehr als 25 Jahren Embedded Boards in Stuttgart und bietet eine breite Palette von Modulen mit NXP CPUs (i.MX 6, i.MX 8 und i.MX9) auf verschiedenen Formfaktoren (Aufsteckmodule mit Steckern oder mit Fingerkontakten sowie SBC-Lösungen in PicoITX).

Dieses leistungsstarke Modul eignet sich besonders für komplexe Multimediaaufgaben und in der Industrie- und Medizintechnik.

Zahlreiche Schnittstellen

Die SMARC™MX8MP ist mit bis zu 8GByte LPDDR4 und bis zu 64GB eMMC ausgestattet.

Weitere Schnittstellen des SMARC™MX8MP sind WLAN (IEEE 802.11a/b/g/n/ac), BT 5, 2x Gigabit Ethernet, SD-Karte, 4x USB Host, USB Device OTG, 2x CAN, 4x Serielle, 5x I²C, 2x SPI, Audio (I2S), MIPI-CSI Kamera und PCIe.

Zur Displayansteuerung stehen 2x LVDS Schnittstellen (24bit) und DVI bis zu einer Auflösung von 4K zur Verfügung.

Als Betriebssystem steht ein angepasstes Linux Yocto bereit.
