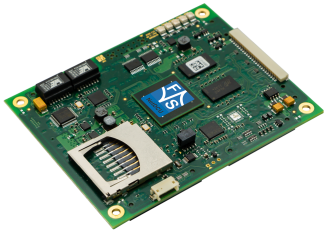

NetDCU ist die robuste Embedded Computer Plattform.

Moderne Maschinen, Produktionsanlagen, Meß- und Steuerungssysteme liefern immer mehr und immer komplexere Daten, die überwacht und angezeigt werden müssen. Umgekehrt sind zur Steuerung dieser Anlagen umfangreiche Einstellungen notwendig. Wir haben für dieses Einsatzgebiet innovative Lösungen entwickelt.

Die NetDCU ist eine auf einem leistungsfähigen RISC-Prozessor (PowerPC, ARM, XScale, MIPS) basierende industrietaugliche Baugruppe zur Visualisierung und Steuerung komplexer Systeme.

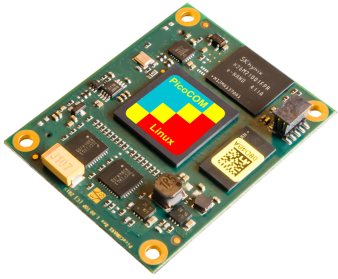

Die PicoCOM Familie bietet dem Kunden kompakte und preisgünstige COM Module.

Die Module sind zueinander kompatibel. Unser Ziel ist es mit den PicoCOM Modulen  so viele Standardschnittstellen als möglich anzubieten, die alle vom integrierten OS unterstützt werden. Dies ermöglicht die schnelle Erstellung der Applikationssoftware, ohne dass ein tiefer fundiertes Hardware-Wissen von Nöten ist. Das Modul in die umgebende Hardware zu integrieren, ist ebenfalls unkompliziert.

Aufgrund dessen ist die Spannungsversorgung der CPU schon direkt auf dem Board vorhanden und das Board wird mittels eines robusten 80pol Steckverbinders auf das Basisboard des Kunden aufgesteckt. Nur einige zusätzliche Schnittstellentreiber (RS232, Ethernet-Transformator…) sind noch notwendig. Alle Module dieser Produktfamilie haben dieselbe Größe (40mm x 50mm) und verwenden den gleichen Steckverbinder, bei welchem die erste Hälfte der Anschlussstifte festgelegte Signale und die zweite modulspezifische Schnittstellen enthält. Auf diese Weise ist es jederzeit möglich auf in Zukunft folgende Module dieser Familie umzusteigen (UpGrade zu Modulen mit höherer Rechenleistung und mehr Speicher oder aber auch auf neuere, preiswertere Module).

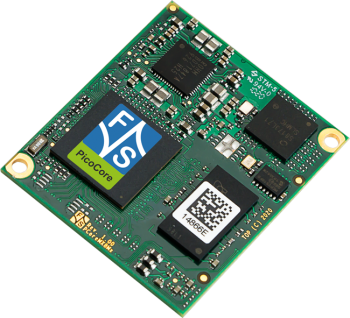

Der kompakte Computer on Module Formfaktor PicoCore™ zeichnet sich durch seine geringe Größe von nur 35 x 40 mm und einem sehr geringen Board-to-Board Abstand ab 1,5mm aus.
PicoCore™ System on Modules eignen sich ideal für kleine und stromsparende Prozessoren von NXP, wie i.MX 8M Mini/ Nano oder i.MX 8M Plus.

Die PicoCore™ embedded Module zeichnen sich durch Robustheit, geringe Verlustleistung und hohe Performance aus und sind bestens geeignet für tragbare Geräte in der Medizin- und Industrietechnik, Multimediaanwendungen oder auch für sichere Cloudverbindungen.
Auf dem ARM-basierten PicoCore™ Formfaktor stehen bis zu 4 Cortex®-A53 Kerne und ein Cortex®-M4/M7 Kern zur Verfügung. Eine 1080p Hardware Videobeschleunigung zur Umsetzung von Zwei-Weg Videoapplikationen und eine integrierte 3D und 2D Hardwarebeschleunigung sind im Prozessor enthalten.

Als Speicher werden SLC NAND Flash und alternativ auch eMMC angeboten. Die zwei 100-poligen Steckverbinder ermöglichen eine Vielzahl an Schnittstellen wie 2x SD-Card Slot, 1-2 Gigabit Ethernet, 2x USB, CAN, 4x I2C, 2x SPI, 4x UART, Audio (Line In/ Out/ Mic/ Headphone oder I2S), PCIe, GPIO, PWM und MIPI-CSI für Kameraanbindung. Als Displayanschluss ist eine MIPI-DSI oder alternativ oft auch LVDS 24 Bit Schnittstelle vorgesehen, bei der auf NXP i.MX 8M Plus basierenden PicoCore™MX8MP zusätzlich noch DVI.
Zum Anschluss eines Touchpanels wird I2C verwendet. Optional steht bei einigen Versionen auch ein WLAN/ BT Modul zur Verfügung.

Wir unterstützen Sie optimal bei Ihrer Softwareentwicklung. Für jedes PicoCore™ Modul stehen umfangreiche, sofort lauffähige Development Kits mit Display zur Verfügung.
Die F&S Ingenieure leisten Support via Forum, Telefon und E-Mail. Des Weiteren bieten wir umfangreiche Leistungen in den Bereichen Over-The-Air Update, Secure Boot, Asymmetrisches Multiprocessing und vielem mehr.

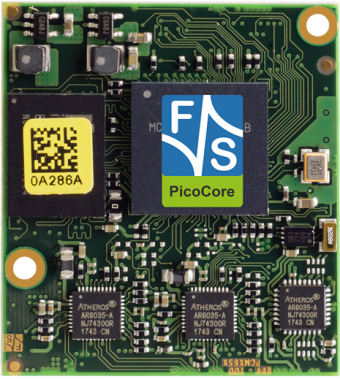

Der kompakte Computer on Module Formfaktor PicoCore™ zeichnet sich durch seine geringe Größe von nur 35 x 40 mm und einem sehr geringen Board-to-Board Abstand ab 1,5mm aus.

Die PicoCore™ embedded Module sind robust, haben eine geringe Verlustleistung und eine hohe Performance. Sie sind bestens geeignet für tragbare Geräte in der Medizin- und Industrietechnik, Multimediaanwendungen oder auch für sichere Cloudverbindungen.
Auf dem ARM-basierten PicoCore™ Formfaktor steht ein Cortex®-A53 Kern und ein Cortex®-M4/M7 Kern zur Verfügung. Eine integrierte 3D und 2D Hardwarebeschleunigung ist im Prozessor enthalten.

Als Speicher werden SLC NAND Flash und alternativ auch eMMC angeboten. Die zwei 80-poligen Steckverbinder ermöglichen eine Vielzahl an Schnittstellen wie 1x SD-Card Slot, 1-2 Gigabit Ethernet, 2x USB, CAN, max. 4x I2C, 2x SPI, max. 6x UART, Audio (Line In/ Out/ Mic/ Headphone oder I2S), GPIO und PWM für Kameraanbindung.
Zum Anschluss eines Touchpanels wird I2C verwendet. Optional steht bei einigen Versionen auch ein WLAN/ BT Modul zur Verfügung.

Wir unterstützen Sie optimal bei Ihrer Softwareentwicklung. Für jedes PicoCore™ Modul stehen umfangreiche, sofort lauffähige Development Kits mit Display zur Verfügung.
Die F&S Ingenieure leisten Support via Forum, Telefon und E-Mail. Des Weiteren bieten wir umfangreiche Leistungen in den Bereichen Over-The-Air Update, Secure Boot, Asymmetrisches Multiprocessing und vielem mehr.

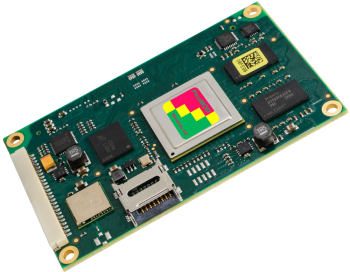

Kompakte und preiswerte Module für Anzeige, Bedienung und Steuerung.

Wie auch die NetDCU-Familie, werden wir diese Familie regelmäßig um neue pinkompatible Produkte, mit unterschiedlichen RISC-CPUs erweitern. PicoMOD ist die ideale Lösung für den Einsatz in kompakten Geräten, die ein kleines Modul erforderlich machen. Weiterhin bietet sich dieses Modul auch für den Einsatz in Volumenprodukten an, bei denen sich ein Mehraufwand in der Hardwareentwicklung des Basisboards rechnet.

Der Qseven Formfaktor wurde von den Boardherstellern Congatec, MSC und Seco definiert. Zwischenzeitlich umfasst die Zahl der Mitglieder mehrere Seiten.

Qseven zeichnet sich durch seine kleine Abmessungen von 70mm x 70 mm, sein integriertes Kühlkonzept und seinen günstigen Steckverbinder aus. Dadurch lassen sich im Gegensatz zu COM Express sehr günstige Module bauen.

Ursprünglich wurde Qseven für die Intel ATOM CPUs kreiert. Nachdem aber auch in der RISC Welt der Wunsch nach Standards zunimmt, haben wir als eine der ersten Firmen Qseven mit einer ARM Cortex-A8 CPU kombiniert. Mittlerweile wurde sogar die Spezifikation von Qseven auf RISC Systeme erweitert.

Warum sollte ein Kunde von Qseven mit ATOM auf RISC wechseln?
Vier wichtige Punkte sprechen dafür:

• Low Power (kleiner 3 Watt)
• Kurze Bootzeit (5-8 s)
• Geringe Lizenzkosten bei Windows Embedded CE 6.0 R3 oder Windows Embedded Compact 7
• Geringer Boardpreis

Damit eröffnen sich Anwendungen besonders in mobilen Applikationen bei denen kompakt, energiesparend, kostengünstig, robust und zuverlässig wichtige Merkmale sind.

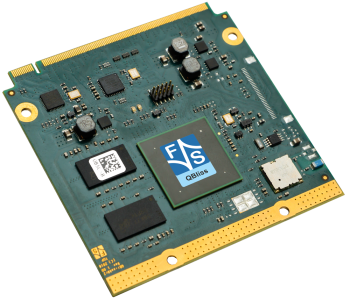

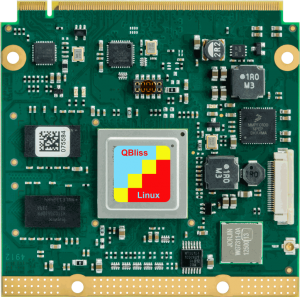

QBliss ist eines der ersten RISC Module im Qseven Formfaktor. Damit bietet sich Kunden die Qseven mit ATOM CPU einsetzen, die Möglichkeit auf ein kompatibles Board mit RISC CPU überzugehen. Über 90% der vom Qseven Standard (70mm x 70mm) vorgesehenen Schnittstellen werden bedient. Damit ist die QBliss in vielen Qseven Anwendungen ohne Änderung der Hardware sofort einsetzbar.

Mehr Informationen zu Qseven.

Der SMARC Formfaktor wurde von den Boardherstellern Kontron und Congatec definiert. Zwischenzeitlich umfasst die Zahl der Mitglieder mehrere Seiten.
