Présentation du produit

Un critère important pour choisir un board, c'est la puissance CPU. La puissance CPU doit être suffisante pour commander un écran et pour exécuter les fonctions voulues (MPEG décodage, Silverlight, JAVA,...).
De plus, les téchnologies médicale et industrielle ont besoin des interfaces comme Ethernet, USB, CAN, RS232, I2C, SPI,etc.

F&S Stratégie de Board

Chaque famille de board est compatible au niveau du brochage et du logiciel. Boards nouveaux sont introduits sur le marché annuel, ils ajoutent les familles de boards et remplacent les boards retirés (au plus tôt 5 années).
Avec cette stratégie du board le client ne court pas un risque.
Chaque famille de board réunit des conditions différentes.

F&S Garantie de Projet

F&S Elektronik Systeme offre une garantie de projet à ses clients. Nous résoudrons tous les problemès, quels se produisent pendant le développement (hardware et software) ensemble, et nous exauçons vos vœux. Le but c'est finaliser le projet avec succès et l'accompanger pendant toute sa durée.
Un autre point important de la garantie de projet est la disponibilité à long terme de chaque module avec au minimum 10 ans.
Cette garantie a ouverte la voie pour les boards F&S à beaucoup de clients de renom dans toute l'Europe.

Famille de Produit	armStone™	efus™	NetDCU	PicoCOM	PicoMOD	QBliss
Type de Board	SBC	COM	SOM	COM	COM	COM
Complexité de Base Board	-	facile	très facile	facile	facile	avancé
Performance de CPU jusqu'à	Cortex-A9	Cortex-A9	Cortex-A5	Cortex-A5	Cortex-A9	Cortex-A9
Windows	✔	✔	✔	✔	✔	✔
Linux	✔	✔	✔	✔	✔	✔
QNX	-	-	-	-	-	✔
Standard	facteur de forme PicoITX					Qseven second source
Interface LCD	RGB LVDS	RGB LVDS	RGB	RGB	RGB LVDS	LVDS
Ecran	DVI	DVI	-	-	DVI	DVI
Intensité des couleurs jusqu'à	24Bit	24Bit	24Bit	18Bit	24Bit	24Bit
Résolution jusqu'à	FullHD	FullHD	SVGA	SVGA	WXGA	FullHD
DATA-BUS	-	-	✔	-	✔	-
Caméra	-	✔	-	-	✔	✔
Ethernet	2x	2x	2x	1x	1x	2x
Alimentation électrique	5V	5V	5V	3,3V	3,3V	5V
Taille (mm)	100x72	47x62.1	100x80	40x50	80x50	70x70
Connecteur	66pin	MXM2 230pin	142pin	80pin	140pin	MXM 230pin

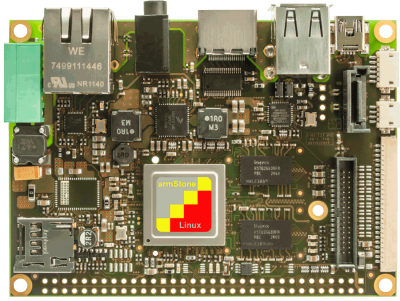

armStone

En alternative à solutions avec Computer on Module (COM), quels sont besoin d'une carte de base, on peut employer un Single Board Computer (SBC) en facteur de forme établi. Le facteur de forme PicoITX est bien conçu pour developper des applications petits, mais très performants.

100 x 72mm
Single Voltage 5V
LVDS TFT, HDMI
Feature Connector 2,54mm
PicoITX – Single Board Computer

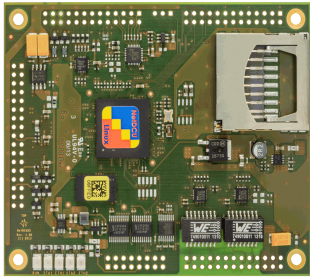

NetDCU

Les charactéristiques sont 80x100mm, des 2.54mm connecteurs simples et robustes et 5V alimentation simple. Une carte de base très simple est nécessaire. Même les pilotes pour RS232, le buffer pour les signals d'écran et le transformateur pour Ethernet existent. Toutes les NetDCU boards sont compatible au niveau du brochage et donc c'est facile de les échanger/ convertir.

100 x 80mm
Single Voltage 5V
STN, CSTN, TFT
connecteur à 2,54mm robuste
Base board est très facile
pas de hardware externe nécessair

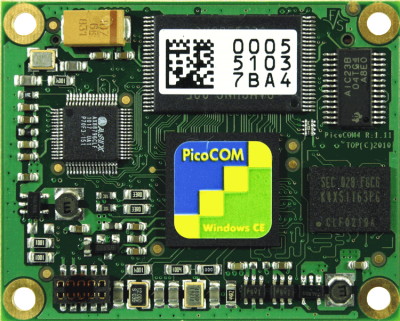

PicoCOM

Les charactéristiques sont 40x50mm, très compact et bon marché, 80broches SMD connecteur reliable et 3.3V alimentation simple. Un (simple) base board est nécessair. Sur le base board, seulement les pilotes de péripherique (RS232, RS485, CAN, Ethernet transformateur) et des connecteurs femelles sont nécessairs en outre. Toutes les PicoCOM Boards sont compatible au niveau du brochage et donc c'est facile de les échanger/ convertir.

40 x 50mm
Single Voltage 3,3V
CPU jusqu'à Cortex-A5
TFT
bon marché
une seule connexion, 80 Pins, 0,8 Pitch

PicoMOD

Les caractéristiques sont 50x80mm (dimension d'une carte de crédit), 140 broches SMD connecteur reliable et 3.3V alimentation simple. Une (simple) carte de base est nécessaire. Sur la carte de base, seulement les pilotes de péripherique (RS232, RS485, CAN, Ethernet transformateur) et des connecteurs femelles sont nécessairs. La gamme de produits va de ARM9 - 400MHz à CortexA8 - 1GHz (Cortex-A9 est en cours). Toutes les PicoMOD boards sont compatible au niveau du brochage et donc c'est facile de les échanger/ convertir.

80 x 50mm
Single Voltage 3,3V
TFT, LVDS, DVI-D
hohe Felxibilität
nur ein Steckverbinder, 140 Pins, 0,8 Pitch
Address- / Data- Bus
Kamera Interface

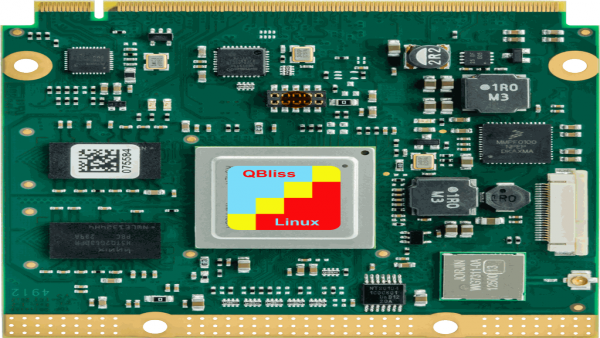

QBliss

F&S stellte als einer der ersten Boardhersteller ein Board im Qseven Formfaktor mit RISC-CPU vor.

Unterschied zu QSeven mit ATOM:
kurze Bootzeit (5-8s)
geringe Leistungsaufnahme (3W)
geringe Lizenzkosten (bei WCE/ WEC 7)

70 x70mm
Single Voltage 5V
LVDS - TFT, DVI-D
Goldfinger Verbinder, 230 Pins, 0,5mm
CPU CortexA8 bis CortexA9
Qseven Standard

efus

Software, Zubehör und Support

Auf allen Boards werden die Betriebssysteme Windows Embedded Compact, Windows Embedded CE und Linux werden unterstützt. QNX steht derzeit auf QBlissA9 zur Verfügung. Als Echtzeitbetriebssystem bieten wir für Freescale Vybrid MQX an. Für jedes Board stehen Bootloader, Kernel, Schnittstellentreiber, SDK (z.T. BSP) zur Verfügung. Unter Windows Embedded CE findet die Entwicklung mit Visual Studio (C++, C#, VB.NET) und Expression Blend (XAML for Embedded) statt. Alternativ steht auch Linux mit aktuellem Kernel, uboot, Schnittstellentreiber und Buildroot Unterstützung (QT, Gstreamer, JAVA VM, ) zur Verfügung.
Zum schnellen Einstieg in die Entwicklung wird ein Starterkit mit Standardbuchsen und nützlichem Zubehör (Kabel, Speichermedien,) angeboten. Ein vierstündiger Workshop, sowie Support über Telefon, E-Mail und über das Forum auf der F&S Homepage (2000+ registrierte Kunden) ergänzen das hervorragende Supportangebot.
