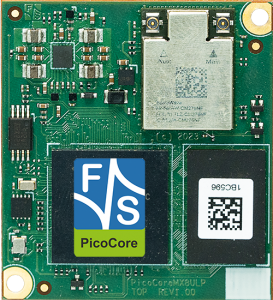

PicoCore™MX8ULP-V5I

Computer On Module mit NXP i.MX 8ULP CPU

Für den Start in die Entwicklung empfehlen wir

Starterkit PicoCore™MX8ULP Linux
  360,- €
ohne MWSt.

Evaluation Kit PicoCore™MX8ULP mit Basisboard, MIPI-DSI zu LVDS Adapter, 7" LVDS Display, Kabelkit, Zugangsdaten zu Dokumentation und Software



PicoCore™MX8ULP-V5I
Status Muster
CPU
Typ NXP i.MX 8ULP
Kern ARM Cortex-A35 + Cortex-M33 + HIFI 4DSP
Anzahl der Kerne 2x A35 + 1x M33 + DSP
Frequenz 800MHz + 216MHz + 600MHz
L2-Cache 512KB
GPU 2D/ 3D, OpenGL/ CL3.1
Betriebssystem
Linux 6.1 YOCTO (uboot installiert)
Echtzeit FreeRTOS
Speicher
Flash 2k EEPROM
eMMC 8GB
RAM 2GB LPDDR4 x32
Schnittstellen
Ethernet 100Mbit
WLAN 802.11 ac/a/b/g/n
BT 5.0 LE
USB Host 1x 2.0
USB Device 1x OTG 2.0
CAN 1x
UART 4x
I2C 4x
SPI 2x
Audio Line In/ Out/ Mic/ Headphone
Touch Panel analog resistive und PCAP Touch ext. via I2C
Kamera analog/digital 1x MIPI-CSI (2 Lanes)
RTC external IC
sonstige Schnittstellen PWM, Wachtdog
SPDIF/DMIC
2x ADC (12 Bit)
Display
RGB 24 Bit
MIPI-DSI -
Allgemein
Stromversorgung +3.8V bis 5.5VDC
Leistungsaufnahme 1W typ.
Betriebstemperaturbereich -20°C - +85°C
Größe 35x40mm
(LxB)
Gewicht ~10g
Minimale Verfügbarkeit 2035

PicoCoreMX8MM mit SINTF OBLIQUE Starterkit PicoCore™MX8ULP Linux
Evaluation Kit PicoCore™MX8ULP mit Basisboard, MIPI-DSI zu LVDS Adapter, 7" LVDS Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCore8ULP-SKIT-LIN		 360,- €


Software

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €


Displays und Displaykits

BLCD22front 3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar)
3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch)
Bestellnr.: B.LCD.22		 80,- €

B.LCD.24 FRONT 7" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar)
7" TFT (800x1280) MIPI-DSI Display mit PCAP Touch (TFT-7"-MIPI-DSI-PCAP Touch)
Bestellnr.: B.LCD.24		 100,- €


Touch-Kits

resistive Touch Kit armStoneA9 Resistives Touch Kit 2
Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse.
Bestellnr.: SINTF-ADP-RTI2C		 60,- €

SINTF ADP EDTTOUCH2 PCAP Touch Kit für EDT
Zum Anschluss eines EDT PCAP Touch
Bestellnr.: ADP-EDTTOUCH2		 35,- €


Kabel

B.MKAB LVDS/MIPI Adapter Kabel
LVDS/MIPI Kabel zum Anschluss an LCD.7.LVDS.1, LCD.10.LVDS.1 und ADP-MIPI2LVDS1
Bestellnr.: B.MKAB.44		 12,- €

B.MKAB47 Kapazitiv-Touch Kabel
6-poliges Kabel mit passendem Stecker zum Anschluss eines I2C Touchs an F&S-Boards.
Bestellnr.: B.MKAB.47		 10,- €

B.MKAB53 LVDS Kabel
LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite.
Bestellnr.: B.MKAB.53		 22,- €

Backlight Kabel
Backlight Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1).
Bestellnr.: B.MKAB.35		 7,- €


Adapter

ADP NT24V2 OBLIQUE TOP Power Adapter
Ermöglicht es, die armStone™ und PicoCore™ Module mit bis zu 24V zu versorgen.
Bestellnr.: ADP-NT24V3		 40,- €

MIPI-DSI zu LVDS Adapter
Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse.
Bestellnr.: ADP-MIPI2LVDS1		 25,- €

ADP MIPI2RGB1 (quer) Adapterboard MIPI-DSI (JILI30) zu RGB für EDT Unified Serie
Ermöglicht die Umwandlung von MIPI-DSI (JILI30) in RGB Signale.
Bestellnr.: ADP-MIPI2RGB1		 30,- €


Steckverbinder

Workshops

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage
linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €


Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

bant6 Patch Antenne
Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse.
Bestellnr.: B.ANT.6		 3,- €

SteelSpacerFamily WA SMSI M2 M2 5 SMD Abstandshalter für PicoCore™
Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück)
Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen.
Bestellnr.: B.MSCHR.22		 70,- €

MHS.PC100.1 Board Oblique Heat Spreader PicoCore100
Heat Spreader zur Kühlung von PicoCore Boards.
Bestellnr.: MHS.PC100.1		 10,- €

B.MKUE.5 ASSMANN VR2032N Heat Sink
Heat Sink zur Kühlung von PicoCore, efus Boards.
Bestellnr.: MHS.PC100.2		 12,- €


Varianten

PCoreMX8ULP TOP1 PicoCore™MX8ULP-V1I
NXP i.MX 8ULP ARM Cortex-A35 + Cortex-M33, 2GB LPDDR4 RAM, 8GB eMMC, 2k EEPROM, 100Mbit Ethernet, Audio, WLAN, BT, MIPI-CSI Kamera, Touch, MIPI-DSI, -20°C - +85°C, 3.8V Versorgung, Linux Yocto, FreeRTOS
Bestellnr.: PCoreMX8ULP-V1I		 Anfrage
PCoreMX8ULP TOP1 PicoCore™MX8ULP-V2I

Bestellnr.: PCoreMX8ULP-V2I		 Anfrage
PCoreMX8ULP TOP1 PicoCore™MX8ULP-V5I
NXP i.MX 8ULP ARM Cortex-A35 + Cortex-M33, 2GB LPDDR4 RAM, 8GB eMMC, 2k EEPROM, 100Mbit Ethernet, Audio, WLAN, BT, MIPI-CSI Kamera, Touch, MIPI-DSI, -20°C - +85°C, 3.8V Versorgung, Linux Yocto, FreeRTOS
Bestellnr.: PCoreMX8ULP-V5I		 Anfrage

Starterkit

PicoCoreMX8MM mit SINTF OBLIQUE Starterkit PicoCore™MX8ULP Linux
Evaluation Kit PicoCore™MX8ULP mit Basisboard, MIPI-DSI zu LVDS Adapter, 7" LVDS Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCore8ULP-SKIT-LIN		 360,- €


Für die PicoCoreMX8ULP stellen wir eine getestete Software Umgebung zur Verfügung. Teil dieser Umgebung ist das Linux Yocto Release und das BSP für den Cortex-M33. Ankündigungen über neue Versionen dieses Pakets erfolgen im Support Forum.

➜ PicoCoreMX8ULP Forum

Yocto Release Y2024.09

Für die CPU NXP i.MX8 ULP bietet F&S ein Yocto-basierte Umgebung an. Wir bieten das Linux BSP fsimx8ulp-Y2024.09-pre an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Das BSP beinhaltet die von F&S angepassten Quelltextpakete:

  • U-Boot: 2024.04
  • Linux-Kernel:  6.6.48
  • Yocto: 5.0.3 Scarthgap

Darüber hinaus ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration.

F&S bietet eine virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 40 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

➜ Mehr Informationen über das neue Yocto Release Y2024.09

Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 36


Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir eine auf VirtualBox basierende virtuelle Festplatten VHD zum Download bereit. Die VHD verwendet Fedora 36 als Linux Distribution.

Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.

Für unsere Kunden ist die Maschine kostenlos.

login screen

VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx8mm, fsimx8mn und fsimx8mp (64 bit CPU).
In der VHD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.

qtcreator debugging 400px

Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.

➜ Mehr Informationen zur F&S Development Machine im F&S Support Forum
➜ Download F&S Development Machine - Fedora 36
➜ Quickstart Dokumentation

PicoCoreMX8ULP - Product Flyer

PicoCoreMX8ULP - Linux

PicoCoreMX8ULP - Hardware

Varianten

PCoreMX8ULP TOP1 PicoCore™MX8ULP-V1I
NXP i.MX 8ULP ARM Cortex-A35 + Cortex-M33, 2GB LPDDR4 RAM, 8GB eMMC, 2k EEPROM, 100Mbit Ethernet, Audio, WLAN, BT, MIPI-CSI Kamera, Touch, MIPI-DSI, -20°C - +85°C, 3.8V Versorgung, Linux Yocto, FreeRTOS
Bestellnr.: PCoreMX8ULP-V1I		 Anfrage
PCoreMX8ULP TOP1 PicoCore™MX8ULP-V2I

Bestellnr.: PCoreMX8ULP-V2I		 Anfrage
PCoreMX8ULP TOP1 PicoCore™MX8ULP-V5I
NXP i.MX 8ULP ARM Cortex-A35 + Cortex-M33, 2GB LPDDR4 RAM, 8GB eMMC, 2k EEPROM, 100Mbit Ethernet, Audio, WLAN, BT, MIPI-CSI Kamera, Touch, MIPI-DSI, -20°C - +85°C, 3.8V Versorgung, Linux Yocto, FreeRTOS
Bestellnr.: PCoreMX8ULP-V5I		 Anfrage

Starterkit

PicoCoreMX8MM mit SINTF OBLIQUE Starterkit PicoCore™MX8ULP Linux
Evaluation Kit PicoCore™MX8ULP mit Basisboard, MIPI-DSI zu LVDS Adapter, 7" LVDS Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCore8ULP-SKIT-LIN		 360,- €
