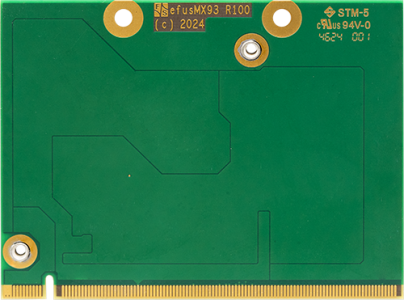

efus™MX93
System On Module with NXP i.MX 93 SoC
|
|
For the start of development, we recommend: |
| efus™MX93 | ||
| State | Q1/2025 | |
| CPU | ||
| CPU | NXP i.MX 93 | |
| Core | ARM Cortex-A55 Cortex-M33 NPU |
|
| No of Cores | 2x A55 + M33 | |
| Frequency | 1.7GHz + 250MHz | |
| L2-Cache | 2x64kB L2 + 256kB L3 | |
| GPU | PXP | |
| VPU | 1080p60, h.265/4, VP9, VP8, Video Encode: 1080p60, h.265/4 |
|
| Video | NPU | Machine Learning | |
| Operating System | ||
| Linux | Yocto (uboot installed) |
|
| Windows | 11 IoT Enterprise (UEFI installed) |
|
| Real Time | FreeRTOS | |
| Memory | ||
| Flash | EEPROM | |
| eMMC | max. 64GB | |
| RAM | max. 2GB LPDDR4 | |
| Interfaces | ||
| SD-Card | max. 2x SDIO | |
| Ethernet | 2x 100/1000Mb | |
| WiFi | WIFI6 | |
| BT | 5.2 | |
| USB Host | 1x USB 2.0 OTG | |
| USB Device | 1x USB 2.0 OTG | |
| CAN | 2x CAN-FD | |
| UART | 8x | |
| I2C | 6x | |
| SPI | 8x | |
| Audio | I2S | |
| ADC | 4x | |
| Touch Panel | via I2C | |
| Camera analog/digital | MIPI-CSI2 (2 lanes) |
|
| RTC | PCF85263ATL | |
| Display | ||
| RGB | 18 Bit | |
| LVDS | 1x 24 Bit | |
| Common | ||
| Supply Voltage | +5VDC/ ±5% | |
| Power Consumption | 3W typ. | |
| Operating Temperature | 0°C - +70°C -25°C - +70°C -40°C - +70°C |
|
| Size | 47x62.1x11mm | |
| Weight | ~15g | |
| Long Term Availability | 2038 |
| - | - | |
| Operating System | - | - |
| Memory | - | - |
| Interfaces | - | - |
| Display | - | - |
| Common | - | - |
Software
 |
Display Customization (MIPI-DSI Display under Linux) Creation of a DeviceTree / kernel (Buildroot or Yocto) for your F&S Board. The DeviceTree / kernel contains the appropriate entries for your MIPI-DSI display. SKU: EW-SW-MIPI-DSI-Linux |
1,000,- € | ||
|
Display Customization (RGB or LVDS display under Linux) Creation of a DeviceTree (Buildroot or Yocto) for your F&S Board. The DeviceTree contains the appropriate entries for your display. SKU: EW-SW |
700,- € | ||
|
Secure Boot as a Service The SBS (Secure Boot as a Service) includes the signing (protection against manipulation) and if necessary encryption (protection of intellectual property) by F&S Elektronik Systeme. SKU: Linux-SBS |
500,- € |
Displays and Displaykits
 |
3.5" MIPI-DSI Display with PCAP Touch (long-term available) 3.5" TFT (640x480) MIPI-DSI Display with PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch) SKU: B.LCD.22 |
80,- € | ||
 |
7” LVDS Display with PCAP Touch (long-term available) 7” LVDS LCD Display with PCAP Touch SKU: LCD.7.LVDS.1 |
95,- € | ||
 |
10” LVDS Display with PCAP Touch (long-term available) 10” LVDS LCD Display with PCAP Touch SKU: LCD.10.LVDS.1 |
130,- € |
Touch-Kits
 |
Resistive Touch Kit 2 For the connection of a resistive touch panel to boards with 6pol Hirose socket. SKU: SINTF-ADP-RTI2C |
Request | ||
 |
PCAP Touch Kit for EDT Kit to connect an EDT PCAP touch panel SKU: ADP-EDTTOUCH2 |
35,- € | ||
Cables
 |
Capacitive Touch Cable 6-pin cable with matching connector for connecting an I2C touch to F&S boards SKU: B.MKAB.47 |
10,- € | ||
 |
LVDS/MIPI Adapter Cable LVDS/MIPI cable with two 30pin connectors each (JAE X30HL-B to JAE X30HL-B) SKU: B.MKAB.44 |
22,- € | ||
| Backlight Cable Backlight cable for connecting the 7"/10" LVDS displays (LCD.7.LVDS.1 and LCD.10.LVDS.1). SKU: B.MKAB.35 |
7,- € |
Adapter
 |
MIPI Camera Kit Adapter module with camera SKU: ADP-MIPICAM1 |
100,- € | ||
| MIPI-DSI to LVDS Adapter Allows the connection of an LVDS display to a starter kit with a 30-pin MIPI-DSI (display) socket. SKU: ADP-MIPI2LVDS1 |
25,- € | |||
 |
Adapter board MIPI-DSI (JILI30) to RGB for EDT Unified Series Enables conversion of MIPI-DSI (JILI30) to RGB signals. SKU: ADP-MIPI2RGB1 |
30,- € | ||
| MIPI-DSI to DVI Adapter Enables conversion from MIPI-DSI to DVI. SKU: ADP-MIPI2DVI1 |
Request | |||
Plug Connectors
 |
MXM-2 Connector For connecting efus™- or QBliss-modules via goldfinger contacts. SKU: B.MST.2R230PL.1 |
43,- € |
Workshops
 |
Workshops Workshops for F&S Boards with Windows Embedded Compact or Linux - Beginner Workshops - Qt 5 - Asymmetric Multiprocessing - Secure Boot SKU: NDCU-WS1 |
Request | ||
|
Secure Boot as a Package Secure Boot as a Package contains a workshop, where you learn how to realize the topic Secure Boot. You will also receive a user Tool Software. SKU: WS-SBP |
500,- € | ||
Other
 |
USB Stick USB Memory Stick with common memory size (2GB+) and imprinted F&S logo. The USB Stick was tested on all current F&S boards. SKU: USBSTICK.1 |
20,- € | ||
 |
efus™ Latch Allows to mount efus™ modules on the base board. SKU: B.MST.VR.5 |
36,- € | ||
 |
Patch Antenna Patch antenna for WLAN/BT (2.4/ 5 GHz) for connection to F&S boards with WLAN/BT antenna socket. SKU: B.ANT.6 |
3,- € | ||
 |
Heat Spreader PicoCore100 Heat spreader for cooling PicoCore boards. SKU: MHS.PC100.1 |
10,- € | ||
 |
Heat Sink PicoCore100 Heat sink for cooling PicoCore boards. SKU: MHS.PC100.2 |
12,- € |
Variants
Starterkit
Yocto Release Y2024.09
Für die CPU NXP i.MX93 bietet F&S ein Yocto-basierte Umgebung an. Wir bieten das Linux BSP fsimx93-Y2024.09-pre an, das auf Yocto basiert.
Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.
Das BSP beinhaltet die von F&S angepassten Quelltextpakete:
- U-Boot: 2024.04
- Linux-Kernel: 6.6.48
- Yocto: 5.0.3 Scarthgap
Darüber hinaus ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration.
F&S bietet eine virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 40 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.
➜ Mehr Informationen über das neue Yocto Release Y2024.09
Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 36
Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir eine auf VirtualBox basierende virtuelle Festplatten VHD zum Download bereit. Die VHD verwendet Fedora 36 als Linux Distribution.
Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.
Für unsere Kunden ist die Maschine kostenlos.
VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx8mm, fsimx8mn und fsimx8mp (64 bit CPU).
In der VHD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.
Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.
➜ Mehr Informationen zur F&S Development Machine im F&S Support Forum
➜ Download F&S Development Machine - Fedora 36
➜ Quickstart Dokumentation
Sorry, there are no files to show.
Sorry, there are no files to show.
Sorry, there are no files to show.
Variants
Starterkit
Link to the Forum
Support finden Sie jederzeit in unserem Forum.
Current Contributions
|
20 Jan, 06:54 |
PicoCore™MX8ULP codec control issue |
|
19 Jan, 16:41 |
How to enable HDMI video output |
|
14 Jan, 11:23 |
RTC - an occasional problem |
|
14 Jan, 07:10 |
PicoCore™MX8ULP I3C sgtl5000 info |
|
20 Dec, 13:46 |
New Yocto Release fsimx6sx-Y2024.12 |
|
20 Dec, 13:45 |
New F&S Development Machine - Fedora36-arm32 |
|
20 Dec, 10:00 |
Howto initramfs with yocto on efusA7ULL |
|
19 Dec, 16:22 |
Repartitioning NAND Flash (via Yocto/ Patch) |
|
12 Dec, 09:21 |
SPIDEV probe function not called |
|
11 Dec, 12:16 |
CANscan: Powerful CAN Bus Testing and Communication Tool with Avalonia UI |
| Easy, Functional.. | ..Universal, Small | |
|---|---|---|
|
Die efus™MX93 ist ein weiteres kompaktes und leistungsstarkes Modul im efus™ Formfaktor. Einfaches BasisboardZusammen mit einem einfachen Basisboard (EasyLayout) passt der nur 47 x 62 mm kleine efus™ Standard auch in kompakte Gehäuse. NXP i.MX 93Der i.MX 93 erweitert die skalierbare Produktpalette der i.MX Serie. Der i.MX 93 mit ARM Cortex-A55 und -M33 enthält moderne Subsysteme und Architekturen und bietet eine hohe Integrationsfähigkeit für Grafik, Video, Bildverarbeitung und Audio. Er ist der ideale Partner, wenn Sicherheit und Energieeffizienz im Vordergrund stehen. ➜ Mehr Informationen zum NXP i.MX 93 Applikationsprozessor |
Langzeitverfügbarkeit bis 2035Ein weiteres Merkmal des NXP i.MX 93 ist die lange Verfügbarkeit bis mindestens 2035. Zahlreiche Schnittstellen SD-Karte LCD-TFTs können über RGB, MIPI-DSI, 24-Bit LVDS oder DVI angeschlossen werden. Touch-Funktionen sind extern über I²C verfügbar. Betriebssystemunterstützung |
