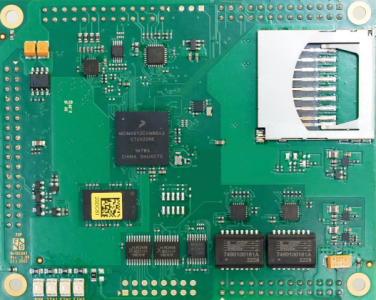

NetDCUA7

System On Module mit NXP i.MX 6ULL CPU



NetDCUA7
Status Produktion
CPU
Typ NXP i.MX6ULL
Kern ARM Cortex-A7
Anzahl der Kerne 1
Frequenz max. 900MHz
L2-Cache 128kB
GPU PXP
Betriebssystem
Linux Buildroot/ YOCTO
Windows WCE 7.0
WEC 2013
Speicher
Flash max. 512MB NAND
eMMC max. 32GB
RAM max. 1GB
Schnittstellen
SD-Karte 1x on-board
Ethernet 2x 10/100Mb
USB Host 1x
USB Device 1x
CAN 2x
UART 3x
I2C 1x
SPI 1x
Audio Line In/Out/Mic
Digital I/O x
Touch Panel 4-wire, analog resistive
PCAP Touch via I2C
Display
RGB 18bit
Allgemein
Stromversorgung +5V DC/ ±5%
Leistungsaufnahme 1,5W typ.
Betriebstemperaturbereich 0°C - +70°C
opt. -40°C - +85°C
Größe 100x80x11mm
(LxBxH)
Gewicht ~45g
Minimale Verfügbarkeit 2035


NetDCUA7-V1I-LIN NetDCUA7-V1I-W13 NetDCUA7-V2I-LIN NetDCUA7-V2I-W13
Status Produktion Produktion Q4/2023 Produktion
CPU - - - -
Typ NXP i.MX6ULL NXP i.MX6ULL NXP i.MX6ULL NXP i.MX6ULL
Kern ARM Cortex-A7 ARM Cortex-A7 ARM Cortex-A7 ARM Cortex-A7
Anzahl der Kerne 1 1 1 1
Frequenz 800MHz 800MHz 800MHz 800MHz
L2-Cache 128kB 128kB 128kB 128kB
GPU PXP PXP PXP PXP
Betriebssystem - - - -
Linux Buildroot/ YOCTO - Buildroot/ YOCTO -
Windows - WEC2013 Entry Lizenz - WEC2013 Entry Lizenz
Speicher - - - -
Flash 256MB 256MB - -
eMMC - - 8GB 8GB
RAM 512MB 512MB 1GB 1GB
Schnittstellen - - - -
SD-Karte 1x on-board 1x on-board 1x on-board 1x on-board
Ethernet 2x 10/100Mb 2x 10/100Mb 2x 10/100Mb 2x 10/100Mb
USB Host 1x 1x 1x 1x
USB Device 1x 1x 1x 1x
CAN 2x 2x 2x 2x
UART 3x 3x 3x 3x
I2C 1x 1x 1x 1x
SPI 1x 1x 1x 1x
Audio Line In/Out/Mic Line In/Out/Mic Line In/Out/Mic Line In/Out/Mic
Digital I/O x x x x
Touch Panel 4-wire, analog resistive
PCAP Touch via I2C		 4-wire, analog resistive
PCAP Touch via I2C		 4-wire, analog resistive
PCAP Touch via I2C		 4-wire, analog resistive
PCAP Touch via I2C
Display - - - -
RGB 18bit 18bit 18bit 18bit
Allgemein - - - -
Stromversorgung +5V DC/ ±5% +5V DC/ ±5% +5V DC/ ±5% +5V DC/ ±5%
Leistungsaufnahme 1,5W typ. 1,5W typ. 1,5W typ. 1,5W typ.
Betriebstemperaturbereich -40°C - +85°C -40°C - +85°C -40°C - +85°C -40°C - +85°C
Größe 100x80x11mm
(LxBxH)		 100x80x11mm
(LxBxH)		 100x80x11mm
(LxBxH)		 100x80x11mm
(LxBxH)
Gewicht ~45g ~45g ~45g ~45g
Minimale Verfügbarkeit 2035 2035 2035 2035
NetDCUA7-V1I-LIN NetDCUA7-V1I-W13 NetDCUA7-V2I-LIN NetDCUA7-V2I-W13

Software

software accessory Software .NET Treiber
Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++.
Bestellnr.: WCE-DOTNET		 500,- €

software accessory UpDate Software
Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card.
Bestellnr.: WCE-UPDATE		 500,- €

software accessory Boot Screen
Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an.
Bestellnr.: WCE-BOOTSCREEN		 500,- €

software accessory Custom Kernel
Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden.
Bestellnr.: WCE-CUSTIMAGE		 500,- €

software accessory Failsafe Flash Filesystem (F3S)
Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen.
Bestellnr.: WCE-F3S		 1,000,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Windows)
Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board.

Bestellnr.: EW-SW-RGB-LVDS-Windows		 500,- €


Display und Displaykit

ET070080 B.LCD.15 Display 7" RGB Display mit resistivem Touch
7" TFT (800x480) EDT ET070080DH6
Bestellnr.: B.LCD.15		 120,- €

armStone efus RGB Kit Displaykit RGB
7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel.
Bestellnr.: NDCU-ADP/TFT-KIT		 170,- €


Kabel

B.MKAB.23 40poliges Filmkabel
Filmkabel, A40pol., 0,5mm, l=200mm für Displays
Zum Anschluss des 7" EDT Displays (B.LCD.15)
Bestellnr.: B.MKAB.23		 10,- €


Adapter

I2C Extension I2C Erweiterung
Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen.
Bestellnr.: NDCU-ADP/I2C		 80,- €

JTAG Debug Adapter JTAG Debug Adapter
Ermöglicht die Programmierung des Cortex-M4.
Bestellnr.: ADP-CMSIS		 69,- €

Adapter RGB to DVI NetDCU/ PicoCOM DVI Adapter
Zum Anschluss der NetDCUA5/ PicoCOMA5/A9X an einen DVI/ HDMI Monitor.
Bestellnr.: ADP-RGB2DVI		 50,- €


Workshop

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage

Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €


Varianten

NetDCUA5 TOP Linux NetDCUA7-V1I-LIN
NXP i.MX6ULL Cortex-A7, 512MB RAM, 256MB NAND Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, -40°C - +85°C, 5V Versorgung, Linux
Bestellnr.: NDCUA7-V1I-LIN		 Anfrage
NetDCUA5 TOP Linux NetDCUA7-V2I-LIN
NXP i.MX6ULL Cortex-A7, 1GB RAM, 8 GB eMMC Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, -40°C - +85°C, 5V Versorgung, Linux
Bestellnr.: NDCUA7-V2I-LIN		 Anfrage
NetDCUA5 TOP Linux NetDCUA7-V1I-W13
NXP i.MX6ULL Cortex-A7, 512MB RAM, 256MB NAND Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, -40°C - +85°C, 5V Versorgung, Windows
Bestellnr.: NDCUA7-V1I-W13		 Anfrage
NetDCUA5 TOP Linux NetDCUA7-V2I-W13
NXP i.MX6ULL Cortex-A7, 1GB RAM, 8GB eMMC Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, -40°C - +85°C, 5V Versorgung, Windows
Bestellnr.: NDCUA7-V2I-W13		 Anfrage

Starterkit

Buildroot und Yocto

Das Linux-BSP "fsimx6ul-B2023.12" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt oder Wayland/Weston, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.

Alternativ zu Buildroot gibt es auch eine Yocto-basierte Umgebung. Wir bieten das Linux BSP "fsimx6ul-Y2024.03" an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, ewston-wayland, feh, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Beide BSPs beinhalten die von F&S angepassten Quelltextpakete von U-Boot (2021.04), Linux-Kernel (basierend auf 5.15.131/5.15.148) und Buildroot (2023.02.06) oder Yocto (4.0). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet auch eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 36 zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

➜ Mehr Informationen über das neue Buildroot Release B2023.12
➜ Mehr Informationen über das neue YOCTO Release Y2024.03

Entwicklungsstart in unter einer Stunde - F&S Development Machine - Fedora 27


Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir zwei virtuellen Festplatten VHDs zum Download bereit. Eine VHD stellt die Entwicklungsumgebung für alle Boards mit 32 bit CPU bereit, die andere die Entwicklungsumgebung für alle auf 64bit CPU basierenden Boards. Beide VHDs verwenden Fedora 27 als Linux Distribution.

Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.

Für unsere Kunden ist die Maschine kostenlos.

login screen

VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx6, fsimx6sx, fsimx6ul und fsimx7ulp (32 bit CPU) oder fsimx8mm (64 bit CPU).
In der HVD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung (QT5) mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.

qtcreator debugging 400px

Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.

➜ Download F&S Development Machine - Fedora 27
➜ Quickstart Dokumentation

Windows Embedded Lifetime

Feature Available until  End of Mainstream Support End of Extended Support
Windows Embedded Compact 2013 31.05.2028  10.09.2018 10.10.2023
Windows Embedded Compact 7 28.02.2026  12.04.2016 13.04.2021
Windows CE 6.0 28.02.2022  09.04.2013 10.04.2018

Windows Embedded Compact 2013

Das hochflexible Echtzeitbetriebssystem bietet Kernel, Schnittstellentreiber, Bootloader und nutzt alle Features einer modernen ARM CPU wie ARMv7 THUMB2 Befehlssatz oder NEON Coprozessor.
Fertige Images und das BSP finden Sie in unserem Downloadbereich.
Die Entwicklung erfolgt mit den Microsoft Tools wie Visual Studio 2015 (C, C++, C# oder VB.NET) und Expression Blend 5.
Schnittstellen wie z.B. I²C, CAN oder SPI können auf die gleiche Weise wie eine RS232 Schnittstelle verwendet werden.
Auch unter Compact 2013 steht Ihnen unser FailSafe Flash File System F3S zur Verfügung.

Windows Embedded CE 6.0 R3

WCE 6.0 R3 bietet Bootloader, Schnittstellentreiber und Kernel (mit bspw. Silverlight, Mediaplayer oder IE).
Die Schnittstellentreiber für fast alle angebotenen Schnittstellen stehen schon fertig zur Verfügung.
Software wird mit Visual Studio 2008 in den Sprachen C, C++, C# oder VB.NET erstellt.
Schnittstellen wie z.B. I²C können auf die gleiche Weise wie eine RS232 Schnittstelle verwendet werden, ohne dass man sich mit der darunterliegenden Hardware auseinandersetzen muss.
Das Display und andere Einstellungen werden mit dem F&S Konfigurationstool eingerichtet.

Windows Embedded Features for i.MX6

General

Feature Description i.MX6 WEC 2013
.NET Support Library to easily access DIO, CAN, I²C and SPI from .NET Compact Framework ✔ ✔
AnalogIn Stream driver to easily access the analog inputs ✔ ✔
Audio Codec Support for Microphone, LineIn and LineOut.
Implements Mixer interface and special F&S mixer control panel applet to easily change settings.		 ✔ ✔
BusEnum2 Support for asynchronous loading of drivers. Use events to start loading of drivers.  ✔ ✔
Broadcast Stream driver
Boards can be easily identified and configured over LAN connection		 ✔ ✔
CAN Stream driver to easily access CAN interface. Special tool suit to generate traffic or check communication. ✔ ✔
Digital I/O  Stream driver to configure pins as input, output or interrupt.
Possibility to adjust drive strength or enable/disable internal pull-up or pull-down. Settings can be stored pin registry.		 ✔ ✔
Display Display driver can be configured by registry settings without modifying operating system. ✔ ✔
Display Multi-Monitor Support
Adjustable by registry		 ✔  ✔
Display 2D software acceleration using NEON co-processor
Multiple overlays with alpha blending 		 ✔ ✔
Display 2D hardware acceleration
3D OpenGL ES 1.1 and 2.0 hardware acceleration
Multiple overlays with alpha blending
Multiple monitor support (incl. 2D acceleration and Video support)		 ✔  ✔
Firmware Update Software to update Bootloader and/or operating system from running operating system. ✔ ✔
Software Update Program to update application and registry settings from USB stick, SD card or other source.
Includes automatic detection. Can incorporate with Firmware Update		 ✔ ✔
I²C Stream driver
Support for hardware I²C controller (NI2C)
Support for using GPIOs as I²C (I²C)		 ✔ ✔
Keyboard Support for German 0407, Spanish 040A, French 040C, Italy 0410 and English 0409
Matrix keyboard support: Use IO pins for keyboard		 ✔ ✔
SPI Stream driver
Support for hardware SPI controller		 ✔ ✔
Touch Resistive touch driver with virtual key support - Capacitive touch driver for ATMEL EDT and others
Extended USB mouse driver to accept absolute coordinates		 ✔ ✔
USB Host EHCI and OHCI driver ✔ ✔
USB Device   ✔ ✔
KBDHID Extended MS kbdhid - Support for all keys on the keyboard ✔ ✔
MOUTOUCHHID Support for absolute coordinates ✔ ✔
Power Management Support for screen saver and touch activation ✔ ✔
PWM Stream driver ✔ ✔
Video Streaming Filter framework for streaming video over HTTP ✔ ✔
VoIP Voice over IP sample solution ✔

File System

Feature Description i.MX6 WEC 2013
F&S BinFS Bug fixed BinFS file system for XIP images ✔ ✔
F3S F&S Secure Flash File System
Optimized throughput on all file operations
Wear-Leveling strategies to reduce flash abrasion (including Garbage Collector)
Transaction-based concept already cooperates with a lot of applications  		 ✔ ✔
Filesystem
Filter Driver		 Used to limit access to file system.
Possible restrictions: Move, Delete, Rename		 ✔ ✔
FAT/TFAT Microsoft Windows Embedded FAT/TFAT solution. ✔ ✔
NAND Driver 16 bit hardware ECC   ✔

Services

Feature Description i.MX6 WEC 2013
Telnet Server Enabled by default. Easy access to command shell. ✔ ✔
FTP Server   ✔ ✔
HTTPD Server Use device as web server. Create ISAPI extensions in C/C++. HTTPD DirectShow stream filter (i.e. camera) ✔ ✔
OpenSSH Offers SSH server functionality for Windows Embedded. Based on OpenSSH
SFTP
SCP
SMTP		 ✔ ✔
SSH SCP/SFTP server SSH Library (also used from SMTP).  ✔ ✔
SMTP SMTP library to send EMail ✔ ✔

Tools

Feature Description i.MX6 WEC 2013
Bootscreen Showing custom image during boot. ✔ ✔
Control Panel Standard Windows Embedded Control Panel with additional tools. ✔ ✔
CE Remote Display Driver and application to access desktop of device remotely. ✔ ✔
ndcucfg Command line configuration tool.
Can be used locally, over Telnet connection and over serial connection.
Registry editing
Reading/writing of boot loaders and splash screen
User administration
Certificate administration
....
Usage:
* Can be used in own applications as DLL.
* As a command line tool from telnet or serial debug console		 ✔ ✔
Update tool Update of boot loader
Update on WinCE image
Registry changes
Update of user application
Runs from SD/USB/LAN		 ✔ ✔
F&S 2D control utility Control panel applet
Change 2D acceleration on the fly		 ✔ ✔
F&S Board Config Control panel applet
Check hardware revision, version of boot loader, version of WinCE image and much more.
Change system startup and registry.		 ✔ ✔
F&S Audio Mixer Control panel applet
Change audio features like volume, bass, treble, input ...		 ✔ ✔
F&S SSH/SMTP control utility Control panel applet
Start stop SSHD service
Send test EMail by SMTP		 ✔ ✔
F&S USB Loader Uses USB device connection to update Bootloader, operating system, boot screen, configuration information, partition information.
Can be used to update software or to automate production.		 ✔ ✔
F&S Mfg Tool Modified NXP Tool for board bring up and software installation ✔ ✔

NetDCUA7 - Product Flyer


NetDCUA7 - Hardware


NetDCUA7 - Linux


NetDCUA7 - Windows Embedded CE/Compact


NetDCUA7 - Display

Varianten

NetDCUA5 TOP Linux NetDCUA7-V1I-LIN
NXP i.MX6ULL Cortex-A7, 512MB RAM, 256MB NAND Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, -40°C - +85°C, 5V Versorgung, Linux
Bestellnr.: NDCUA7-V1I-LIN		 Anfrage
NetDCUA5 TOP Linux NetDCUA7-V2I-LIN
NXP i.MX6ULL Cortex-A7, 1GB RAM, 8 GB eMMC Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, -40°C - +85°C, 5V Versorgung, Linux
Bestellnr.: NDCUA7-V2I-LIN		 Anfrage
NetDCUA5 TOP Linux NetDCUA7-V1I-W13
NXP i.MX6ULL Cortex-A7, 512MB RAM, 256MB NAND Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, -40°C - +85°C, 5V Versorgung, Windows
Bestellnr.: NDCUA7-V1I-W13		 Anfrage
NetDCUA5 TOP Linux NetDCUA7-V2I-W13
NXP i.MX6ULL Cortex-A7, 1GB RAM, 8GB eMMC Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, -40°C - +85°C, 5V Versorgung, Windows
Bestellnr.: NDCUA7-V2I-W13		 Anfrage

Starterkit

Beschreibung Beschreibung

Robustes Modul

In vielen Applikationen der Industrie- und Medizintechnik sowie im Transportbereich besteht der Bedarf nach einem leistungsfähigen und robusten Modul zur Displayansteuerung, zum Anschluss von Bedienelementen (Touchpanel, Tastenfeld, Inkrementalgeber,…) und zur Kommunikation über moderne Schnittstellen (Ethernet, USB, CAN,…).

Die Produktfamilie NetDCU benötigt ein sehr einfaches Basisboard und verwendet robuste Steckverbinder im 2,54 mm Raster.
Die NetDCUA7 kann als Ersatz für NetDCU8, NetDCU10, NetDCUA5 und NetDCUA9 eingesetzt werden.

Langzeitverfügbarkeit

Die auf der NetDCUA7 verwendete CPU ist mindestens 10 Jahre verfügbar.



Das Board bietet bis zu 1GB RAM und bis zu 512MB NAND Flash oder 32GB eMMC.

Zahlreiche Schnittstellen

Das Modul kann zusätzlich mit einer SD-Karte erweitert werden.
Die NetDCUA7 bietet Schnittstellen wie USB Host/Device, 2x LAN, RS232, 2x CAN, SPI, I²C und Audio (IN/OUT/MIC).

Durch die Displayschnittstelle mit 18Bit Farben über RGB können TFTs angesteuert werden.

Kapazitive Touchpanels werden über I²C angeschlossen, für resistive Touchpanels steht ein integrierter Controller zur Verfügung.

Support

Telefon: +49 711 123722 0

Info: info@fs-net.de
Verkauf: sales@fs-net.de
Kunden-Support: support@fs-net.de
Webmaster: webmaster@fs-net.de

LinkedIn icon youtube icon twitter icon maps icon email icon

Anschrift

F&S Elektronik Systeme GmbH
Untere Waldplätze 23
70569 Stuttgart - Germany

Contact us

Datenschutzerklärung |  Disclaimer |  Impressum |  AGB |  Bestellhinweise
