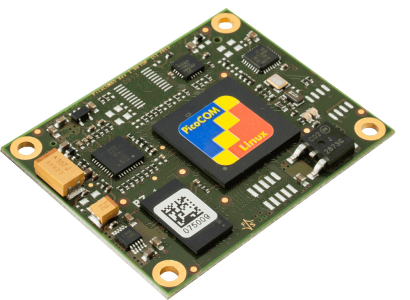

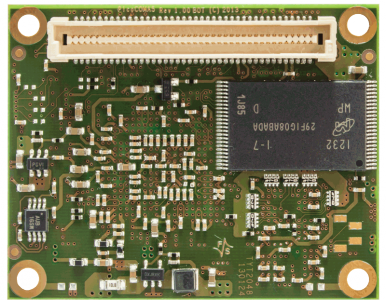

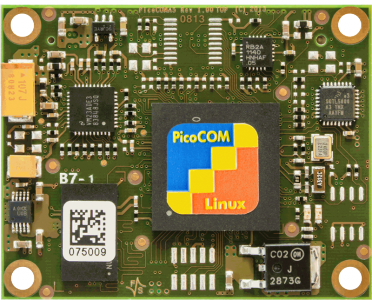

PicoCOMA5
Computer On Module mit NXP Vybrid CPU
Für den Start in die Entwicklung empfehlen wir: |
PicoCOMA5 | ||
Status | Produktion | |
CPU | ||
Typ | NXP Vybrid | |
Kern | ARM Cortex-A5 + Cortex-M4 | |
Anzahl der Kerne | Single-/Dual-Core | |
Frequenz | max. 500MHz + 167 MHz | |
L2-Cache | 512KB | |
GPU | NEON FPU |
|
Betriebssystem | ||
Linux | Buildroot (uboot installiert) |
|
Windows | WCE 6.0 WEC 7 WEC 2013 (Bootloader installiert) |
|
Speicher | ||
Flash | max. 512MB | |
RAM | max. 512MB | |
Schnittstellen | ||
SD-Karte | 1x extern | |
Ethernet | 2x 10/100Mb IEEE 1588 |
|
USB Host | 1-2x | |
USB Device | 1x | |
CAN | 1-2x | |
UART | 3x | |
I2C | 1-2x | |
SPI | 1x | |
Audio | Line In/Out | |
Touch Panel | 4-wire, analog resistive PCAP-Touch via I2C |
|
sonstige Schnittstellen | 2x 12Bit ADC | |
Display | ||
RGB | 16/18bit | |
LVDS | extern | |
Allgemein | ||
Stromversorgung | +3,3V DC/ ±5% | |
Leistungsaufnahme | 1W typ. | |
Betriebstemperaturbereich | 0°C - +70°C opt. -20°C - +85°C |
|
Größe | 40x50mm (LxB) |
|
Gewicht | ~10g | |
Minimale Verfügbarkeit | 2028 |
PCOMA5-V1-LIN | PCOMA5-V1-W13/WCE | PCOMA5-V1I-LIN | PCOMA5-V2-LIN | PCOMA5-V2-W13/WCE | PCOMA5-V3-LIN | PCOMA5-V3-W13/WCE | PCOMA5-V3I-LIN | |
Status | Produktion | Produktion | Produktion | Produktion | Produktion | Produktion | Produktion | Produktion |
CPU | - | - | - | - | - | - | - | - |
Typ | NXP Vybrid | NXP Vybrid | NXP Vybrid | NXP Vybrid | NXP Vybrid | NXP Vybrid | NXP Vybrid | NXP Vybrid |
Kern | ARM Cortex-A5 | ARM Cortex-A5 | ARM Cortex-A5 | ARM Cortex-A5 + Cortex-M4 | ARM Cortex-A5 + Cortex-M4 | ARM CortexA5 | ARM Cortex-A5 | ARM CortexA5 |
Anzahl der Kerne | Single-Core | Single-Core | Single-Core | Dual-Core | Dual-Core | Single-Core | Single-Core | Single-Core |
Frequenz | 500MHz | 500MHz | 500MHz | max. 500MHz + 167 MHz | max. 500MHz + 167 MHz | 500MHz | 500MHz | 500MHz |
L2-Cache | 512KB | 512KB | 512KB | 512KB | 512KB | 512KB | 512KB | 512KB |
GPU | NEON FPU |
NEON FPU |
NEON FPU |
NEON FPU |
NEON FPU |
NEON FPU |
NEON FPU |
NEON FPU |
Betriebssystem | - | - | - | - | - | - | - | - |
Linux | Buildroot (uboot installiert) |
- | Buildroot (uboot installiert) |
Buildroot (uboot installiert) |
- | Buildroot (uboot installiert) |
- | Buildroot (uboot installiert) |
Windows | - | WEC 2013 WCE 6.0 (Bootloader installiert) |
- | - | WEC 2013 WEC 6.0 (Bootloader installiert) |
- | WEC 2013 WCE 6.0 (Bootloader installiert) |
- |
Speicher | - | - | - | - | - | - | - | - |
Flash | 128MB | 128MB | 128MB | 256MB | 256MB | 128MB | 128MB | 128MB |
RAM | 256MB | 256MB | 256MB | 256MB | 256MB | 256MB | 256MB | 256MB |
Schnittstellen | - | - | - | - | - | - | - | - |
SD-Karte | 1x extern | 1x extern | 1x extern | 1x extern | 1x extern | 1x extern | 1x extern | 1x extern |
Ethernet | 10/100MB IEEE1588 |
10/100MB IEEE1588 |
10/100MB IEEE1588 |
10/100MB IEEE1588 |
10/100MB IEEE1588 |
2x 10/100Mb IEEE 1588 |
2x 10/100Mb IEEE 1588 |
2x 10/100Mb IEEE 1588 |
USB Host | 1-2x | 1-2x | 1-2x | 1-2x | 1-2x | 1-2x | 1-2x | 1-2x |
USB Device | 1x | 1x | 1x | 1x | 1x | 1x | 1x | 1x |
CAN | 1-2x | 1-2x | 1-2x | 1-2x | 1-2x | 1-2x | 1-2x | 1-2x |
UART | 3x | 3x | 3x | 3x | 3x | 3x | 3x | 3x |
I2C | 1-2x | 1-2x | 1-2x | 1-2x | 1-2x | 1-2x | 1-2x | 1-2x |
SPI | 1x | 1x | 1x | 1x | 1x | 1x | 1x | 1x |
Audio | Line In/Out | Line In/Out | Line In/Out | Line In/Out | Line In/Out | Line In/Out | Line In/Out | Line In/Out |
Touch Panel | 4-wire, analog resistive PCAP-Touch via I2C |
4-wire, analog resistive PCAP-Touch via I2C |
4-wire, analog resistive PCAP-Touch via I2C |
4-wire, analog resistive PCAP-Touch via I2C |
4-wire, analog resistive PCAP-Touch via I2C |
4-wire, analog resistive PCAP-Touch via I2C |
4-wire, analog resistive PCAP-Touch via I2C |
4-wire, analog resistive PCAP-Touch via I2C |
sonstige Schnittstellen | 2x 12Bit ADC | 2x 12Bit ADC | 2x 12Bit ADC | 2x 12Bit ADC | 2x 12Bit ADC | 2x 12Bit ADC | 2x 12Bit ADC | 2x 12Bit ADC |
Display | - | - | - | - | - | - | - | - |
RGB | 16/18bit | 16/18bit | 16/18bit | 16/18bit | 16/18bit | 16/18bit | 16/18bit | 16/18bit |
LVDS | extern | extern | extern | extern | extern | extern | extern | extern |
Allgemein | - | - | - | - | - | - | - | - |
Stromversorgung | +3,3V DC/ ±5% | +3,3V DC/ ±5% | +3,3V DC/ ±5% | +3,3V DC/ ±5% | +3,3V DC/ ±5% | +3,3V DC/ ±5% | +3,3V DC/ ±5% | +3,3V DC/ ±5% |
Leistungsaufnahme | 1W typ. | 1W typ. | 1W typ. | 1W typ. | 1W typ. | 1W typ. | 1W typ. | 1W typ. |
Betriebstemperaturbereich | 0°C - +70°C | 0°C - +70°C | -25°C - +85°C | 0°C - +70°C | 0°C - +70°C | 0°C - +70°C | 0°C - +70°C | -25°C - +85°C |
Größe | 40x50mm (LxB) |
40x50mm (LxB) |
40x50mm (LxB) |
40x50mm (LxB) |
40x50mm (LxB) |
40x50mm (LxB) |
40x50mm (LxB) |
40x50mm (LxB) |
Gewicht | ~10g | ~10g | ~10g | ~10g | ~10g | ~10g | ~10g | ~10g |
Minimale Verfügbarkeit | 2028 | 2028 | 2028 | 2028 | 2028 | 2028 | 2028 | 2028 |
PCOMA5-V1-LIN | PCOMA5-V1-W13/WCE | PCOMA5-V1I-LIN | PCOMA5-V2-LIN | PCOMA5-V2-W13/WCE | PCOMA5-V3-LIN | PCOMA5-V3-W13/WCE | PCOMA5-V3I-LIN |
Starterkit PicoCOMA5 Windows PicoCOMA5-V2-WCE, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCOMA5-SKIT-WCE |
299,- € | |||
Starterkit PicoCOMA5 Linux PicoCOMA5-V2-LIN, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCOMA5-SKIT-LIN |
299,- € |
Software
UpDate Software Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card. Bestellnr.: WCE-UPDATE |
500,- € | |||
Software .NET Treiber Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++. Bestellnr.: WCE-DOTNET |
500,- € | |||
Boot Screen Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an. Bestellnr.: WCE-BOOTSCREEN |
500,- € | |||
Custom Kernel Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden. Bestellnr.: WCE-CUSTIMAGE |
500,- € | |||
Failsafe Flash Filesystem (F3S) Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen. Bestellnr.: WCE-F3S |
1,000,- € | |||
Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW |
700,- € | |||
Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux |
1,000,- € | |||
Display Anpassung (RGB oder LVDS Display unter Windows) Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board. Bestellnr.: EW-SW-RGB-LVDS-Windows |
500,- € |
Displays und Displaykit
7" RGB Display mit resistivem Touch 7" TFT (800x480) EDT ET070080DH6 Bestellnr.: B.LCD.15 |
120,- € | |||
Displaykit RGB 7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel. Bestellnr.: NDCU-ADP/TFT-KIT |
170,- € |
Touch-Kit
Resistives Touch Kit Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse. Bestellnr.: SINTF-ADP-RESTOUCH |
35,- € |
Kabel
40poliges Filmkabel Filmkabel, A40pol., 0,5mm, l=200mm für Displays Zum Anschluss des 7" EDT Displays (B.LCD.15) Bestellnr.: B.MKAB.23 |
10,- € |
Adapter
I2C Erweiterung Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen. Bestellnr.: NDCU-ADP/I2C |
80,- € | |||
JTAG Debug Adapter Ermöglicht die Programmierung des Cortex-M4. Bestellnr.: ADP-CMSIS |
69,- € | |||
NetDCU/ PicoCOM DVI Adapter Zum Anschluss der NetDCUA5/ PicoCOMA5/A9X an einen DVI/ HDMI Monitor. Bestellnr.: ADP-RGB2DVI |
50,- € |
Workshop
Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1 |
Anfrage |
Sonstiges
USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1 |
20,- € |
Buildroot
Das Linux BSP (fsvybrid V2.2) beinhaltet den von F&S angepassten Linux Kernel Source Code (v3.0.15), den angepassten U-Boot Source Code (2014.07) und ein angepasstes Buildroot (2016.05), sowie unsere Cross-Toolchain.
Zudem sind unsere standard Binaries des Linux Kernel Images, U-Boot und ein UBIFS Root Filesystem beigefügt. Um einen ersten Eindruck zu gewinnen, sind in dem auf Buildroot basierenden Root Filesystem unter anderem folgende Features installiert:
Busybox 1.20.x, gdb 6.8, alsa-utils, gstreamer, madplay, directFB, fbv, X.Org rel-7.5, Matchbox, feh, X11vnc, openssl, openssh, freetype, glib2, tslib, libv4l, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp.
Das BSP enthält auch die First-Steps Dokumentation, sowie Beispielapplikationen.
Windows Embedded Lifetime
Feature | Available until | End of Mainstream Support | End of Extended Support |
Windows Embedded Compact 2013 | 31.05.2028 | 10.09.2018 | 10.10.2023 |
Windows Embedded Compact 7 | 28.02.2026 | 12.04.2016 | 13.04.2021 |
Windows CE 6.0 | 28.02.2022 | 09.04.2013 | 10.04.2018 |
Windows Embedded Compact 2013
Als erste Firma überhaupt, können wir Ihnen WEC 2013 für Vybrid Prozessoren anbieten. Das hochflexible harte Echtzeitbetriebsystem bietet Kernel, Schnittstellentreiber, Bootloader und nutzt alle Features einer modernen ARM CPU wie ARMv7 THUMB2 Befehlssatz oder NEON Coprozessor.
Fertige Images und das BSP finden Sie in unserem Downloadbereich.
Die Entwicklung erfolgt mit den aktuellen Microsoft Tools wie Visual Studio 2015 (C, C++, C# oder VB.NET) und Expression Blend 5.
Schnittstellen wie z.B. I²C, CAN oder SPI können auf die gleiche Weise wie eine RS232 Schnittstelle verwendet werden.
Mithilfe von XAML for Windows Embedded trennen Sie Visualisierung und Programm auf einfache Weise.
Auch unter Compact 2013 steht Ihnen unser FailSafe Flash File System F3S zur Verfügung.
Windows Embedded CE 6.0 R3
Windows Embedded CE 6.0 R3 bietet Bootloader, Schnittstellentreiber und Kernel (mit beispielsweise Silverlight oder IE).
Die Schnittstellentreiber fast aller angebotenen Schnittstellen stehen bereits fertig zur Verfügung.
Ihre Software können Sie mit Visual Studio 2008 in den Sprachen C, C++, C# oder VB.NET erstellen.
Schnittstellen wie z.B. I²C können auf die gleiche Weise wie eine RS232 Schnittstelle verwendet werden, ohne Auseinandersetzung mit der darunterliegenden Hardware. Display und andere Einstellungen werden mit dem F&S Konfigurationstool eingerichtet.
Windows Embedded Features for Vybrid
General
Feature | Description | Vybrid | WEC 2013 |
.NET Support | Library to easily access DIO, CAN, I²C and SPI from .NET Compact Framework | ✔ | ✔ |
AnalogIn | Stream driver to easily access the analog inputs | ✔ | ✔ |
Audio Codec | Support for Microphone, LineIn and LineOut. Implements Mixer interface and special F&S mixer control panel applet to easily change settings. |
✔ | ✔ |
BusEnum2 | Support for asynchronous loading of drivers. Use events to start loading of drivers. | ✔ | ✔ |
Broadcast | Stream driver Boards can be easily identified and configured over LAN connection |
✔ | ✔ |
CAN | Stream driver to easily access CAN interface. Special tool suit to generate traffic or check communication. | ✔ | ✔ |
Digital I/O | Stream driver to configure pins as input, output or interrupt. Possibility to adjust drive strength or enable/disable internal pull-up or pull-down. Settings can be stored pin registry. |
✔ | ✔ |
Display | Display driver can be configured by registry settings without modifying operating system. | ✔ | ✔ |
Display | Multi-Monitor Support Adjustable by registry |
✔ | |
Display | 2D software acceleration using NEON co-processor Multiple overlays with alpha blending |
✔ | ✔ |
Display | 2D hardware acceleration 3D OpenGL ES 1.1 and 2.0 hardware acceleration Multiple overlays with alpha blending Multiple monitor support (incl. 2D acceleration and Video support) |
||
Firmware Update | Software to update Bootloader and/or operating system from running operating system. | ✔ | ✔ |
Software Update | Program to update application and registry settings from USB stick, SD card or other source. Includes automatic detection. Can incorporate with Firmware Update |
✔ | ✔ |
I²C | Stream driver Support for hardware I²C controller (NI2C) Support for using GPIOs as I²C (I²C) |
✔ | ✔ |
Keyboard | Support for German 0407, Spanish 040A, French 040C, Italy 0410 and English 0409 Matrix keyboard support: Use IO pins for keyboard |
✔ | ✔ |
SPI | Stream driver Support for hardware SPI controller |
✔ | ✔ |
Touch | Resistive touch driver with virtual key support - Capacitive touch driver for ATMEL EDT and others Extended USB mouse driver to accept absolute coordinates |
✔ | ✔ |
USB Host | EHCI and OHCI driver | ✔ | ✔ |
USB Device | ✔ | ✔ | |
KBDHID | Extended MS kbdhid - Support for all keys on the keyboard | ✔ | ✔ |
MOUTOUCHHID | Support for absolute coordinates | ✔ | ✔ |
Power Management | Support for screen saver and touch activation | ✔ | ✔ |
PWM | Stream driver | ✔ | ✔ |
Video Streaming | Filter framework for streaming video over HTTP | ✔ | ✔ |
VoIP | Voice over IP sample solution | ✔ | |
QT 4.8x | Support for QT 4.8. framework. | ✔ |
File System
Feature | Description | Vybrid | WEC 2013 |
F&S BinFS | Bug fixed BinFS file system for XIP images | ✔ | ✔ |
F3S | F&S Secure Flash File System Optimized throughput on all file operations Wear-Leveling strategies to reduce flash abrasion (including Garbage Collector) Transaction-based concept already cooperates with a lot of applications |
✔ | ✔ |
Filesystem Filter Driver |
Used to limit access to file system. Possible restrictions: Move, Delete, Rename |
✔ | ✔ |
Filesystem Redirect Driver | Redirects file system access from one directory to another. | ✔ | ✔ |
FAT/TFAT | Microsoft Windows Embedded FAT/TFAT solution. | ✔ | ✔ |
NAND Driver | 16 bit hardware ECC | ✔ | ✔ |
Services
Feature | Description | Vybrid | WEC 2013 |
Telnet Server | Enabled by default. Easy access to command shell. | ✔ | ✔ |
FTP Server | ✔ | ✔ | |
HTTPD Server | Use device as web server. Create ISAPI extensions in C/C++. HTTPD DirectShow stream filter (i.e. camera) | ✔ | ✔ |
OpenSSH | Offers SSH server functionality for Windows Embedded. Based on OpenSSH SFTP SCP SMTP |
✔ | ✔ |
SSH SCP/SFTP server | SSH Library (also used from SMTP). | ✔ | ✔ |
SMTP | SMTP library to send EMail | ✔ | ✔ |
Tools
Feature | Description | Vybrid | WEC 2013 |
Bootscreen | Showing custom image during boot. | ✔ | ✔ |
Control Panel | Standard Windows Embedded Control Panel with additional tools. | ✔ | ✔ |
CE Remote Display | Driver and application to access desktop of device remotely. | ✔ | ✔ |
ndcucfg | Command line configuration tool. Can be used locally, over Telnet connection and over serial connection. Registry editing Reading/writing of boot loaders and splash screen User administration Certificate administration .... Usage: * Can be used in own applications as DLL. * As a command line tool from telnet or serial debug console |
✔ | ✔ |
Update tool | Update of boot loader Update on WinCE image Registry changes Update of user application Runs from SD/USB/LAN |
✔ | ✔ |
F&S 2D control utility | Control panel applet Change 2D acceleration on the fly |
✔ | ✔ |
F&S Board Config | Control panel applet Check hardware revision, version of boot loader, version of WinCE image and much more. Change system startup and registry. |
✔ | ✔ |
F&S Audio Mixer | Control panel applet Change audio features like volume, bass, treble, input ... |
✔ | ✔ |
F&S SSH/SMTP control utility | Control panel applet Start stop SSHD service Send test EMail by SMTP |
✔ | ✔ |
F&S USB Loader | Uses USB device connection to update Bootloader, operating system, boot screen, configuration information, partition information. Can be used to update software or to automate production. |
✔ | ✔ |
F&S Mfg Tool | Modified NXP Tool for board bring up and software installation | ✔ | ✔ |
PicoCOMA5 - Product Flyer
- Deutsch (606 KB, pdf) - 04.02.2016
- English (551 KB, pdf) - 04.02.2016
- Customer Specific Boards (93 KB, pdf) - 20.09.2017
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCOMA5 - Hardware
- PicoCOMA5 Hardware Documentation (399 KB, pdf) - 20.05.2021
- PicoCOMA5 Starterkit Hardware Documentation (422 KB, pdf) - 23.01.2015
- Starterkit Circuit (74 KB, pdf) - 18.01.2012
- Starterkit Mounting (80 KB, pdf) - 01.12.2008
- Starterkit Bill of Material (7.8 KB, pdf) - 08.06.2009
- Pin Assignment List (5.2 MB, pdf) - 04.06.2013
- Ethernet Routing Guidelines (55 KB, pdf) - 20.09.2011
- 3D Step Model (23 MB, zip) - 01.03.2017
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCOMA5 - Linux
- PicoCOMA5 Linux First Steps (2.6 MB, pdf) - 05.12.2016
- Linux - GPIO Reference Card (102 KB, pdf) - 22.11.2013
- Advice for Linux on PC (2 MB, pdf) - 10.01.2018
- Application Development with Eclipse (2.4 MB, pdf) - 18.10.2022
- Steps Required For Creating A Progress Bar In Linux (473 KB, pdf) - 12.07.2019
- Linux on F&S Boards (2.9 MB, pdf) - 20.12.2023
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCOMA5 - Windows Embedded CE/Compact
- PicoCOMA5 First Steps (2 MB, pdf) - 30.09.2014
- Device Driver (1.8 MB, pdf) - 10.04.2019
- CAN Device Driver (967 KB, pdf) - 23.03.2015
- I2C Device Drivers I2C+NI2C (393 KB, pdf) - 13.01.2017
- Native SPI Device Driver (2.2 MB, pdf) - 13.03.2013
- FTP Server Configuration (15 KB, pdf) - 30.12.2004
- TCP/IP Parameter (37 KB, pdf) - 30.12.2004
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCOMA5 - Display
- Display - Pin Assignment (1.5 MB, pdf) - 07.03.2012
- Display Settings from Datasheet (11 KB, pdf) - 19.11.2009
- Display - Drivers
-
- GKCY43SNAH2E0, 480x272 Pixel (1.4 KB, txt) - 04.02.2014
- J035QVTC0301, 320x240 Pixel (1.4 KB, txt) - 04.02.2014
- J050WVTC0201, 800x480 Pixel (1.4 KB, txt) - 10.02.2014
- COM43H4M10XTC, 480x272 Pixel (773 bytes, txt) - 09.09.2014
- DLC1040AMG-3, 800x600 Pixel (1.1 KB, txt) - 17.01.2014
- Endrich-J035QVTC0301, 320x240 Pixel (1.4 KB, txt) - 22.05.2014
- Endrich-J035QVTC0401, 320x240 Pixel (1.4 KB, txt) - 22.05.2014
- Endrich-J043WQTC0301, 480x272 Pixel (1.4 KB, txt) - 22.05.2014
- ET070080, 800x480 Pixel (689 bytes, txt) - 30.07.2013
- ET070080, 800x480 Pixel (689 bytes, txt) - 19.08.2013
- ET070080, 800x480 Pixel (637 bytes, txt) - 22.08.2013
- MI0570ET-2, 640x480 Pixel (750 bytes, txt) - 28.05.2014
- MI0570ET-2, 640x480 Pixel (912 bytes, txt) - 28.05.2014
- NL6448BC33-70, 640x480 Pixel (779 bytes, txt) - 16.09.2014
- YTS700RLAB-01, 800x480 Pixel (1.1 KB, txt) - 02.09.2014
- CHIMEI
- CHIMEI G070Y2, 800x480 Pixel (1.1 KB, txt) - 22.05.2014
- EDT
- EDT ET070080, 800x480 Pixel (1.4 KB, txt) - 26.09.2013
- EDT ET035080, 320x240 Pixel (1.1 KB, txt) - 18.09.2014
- EDT ET035080, 320x240 Pixel (1.1 KB, txt) - 08.09.2014
- EDT ET050080, 800x480 Pixel (1.1 KB, txt) - 14.05.2014
- EDT ET070080DH6, 800x480 Pixel (1.1 KB, txt) - 26.06.2014
- EDT ETM070080, 800x480 Pixel (1.1 KB, txt) - 22.05.2014
- EDT ETM070080, 800x480 Pixel (1.1 KB, txt) - 09.05.2014
- Endrich
- Endrich J035QVTC0301, 320x240 Pixel (1.4 KB, txt) - 04.02.2014
- Endrich J050WVTC0201, 800x480 Pixel (1.4 KB, txt) - 27.05.2014
- Endrich J070WVTC0601, 800x480 Pixel (1.5 KB, txt) - 04.09.2014
- Endrich J050WVTC0201, 800x480 Pixel (1.4 KB, txt) - 27.05.2014
- Evervision
- Evervision VGG804809, 800x480 Pixel (1.1 KB, txt) - 05.12.2013
- Hitachi
- InnoLux
- InnoLux G057VGE, 640x480 Pixel (752 bytes, txt) - 04.07.2014
- KOE
- KOE TX14D14VM1BPB, 640x480 Pixel (756 bytes, txt) - 28.05.2014
- Kyocera
- Kyocera TCG057VG, 640x480 Pixel (1.1 KB, txt) - 07.04.2014
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Varianten
PCOMA5-V3-W13/WCE NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 3.3V Versorgung, Windows Embedded Compact 2013 oder Windows Embedded CE Bestellnr.: PCOMA5-V3-W13/WCE |
Anfrage | |||
PCOMA5-V3-LIN NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 3.3V Versorgung, Linux Buildroot Bestellnr.: PCOMA5-V3-LIN |
Anfrage | |||
PCOMA5-V2-W13/WCE NXP Vybrid Cortex-A5 + Cortex-M4, 256MB RAM, 256MB Flash, Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 3.3V Versorgung, Windows Embedded Compact 2013 oder Windows Embedded CE Bestellnr.: PCOMA5-V2-W13/WCE |
Anfrage | |||
PCOMA5-V2-LIN NXP Vybrid Cortex-A5 + Cortex-M4, 256MB RAM, 256MB Flash, Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 3.3V Versorgung, Linux Buildroot, MQX Bestellnr.: PCOMA5-V2-LIN |
Anfrage | |||
PCOMA5-V1-W13/WCE NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 3.3V Versorgung, Windows Embedded Compact 2013 oder Windows Embedded CE Bestellnr.: PCOMA5-V1-W13/WCE |
Anfrage | |||
PCOMA5-V1-LIN NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 3.3V Versorgung, Linux Buildroot Bestellnr.: PCOMA5-V1-LIN |
Anfrage | |||
PCOMA5-V1I-LIN NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, -25°C - +85°C, 3.3V Versorgung, Linux Buildroot/Yocto Bestellnr.: PCOMA5-V1I-LIN |
Anfrage | |||
PCOMA5-V3I-LIN NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, -25°C - +85°C, 3.3V Versorgung, Linux Buildroot Bestellnr.: PCOMA5-V3I-LIN |
Anfrage |
Starterkits
Starterkit PicoCOMA5 Windows PicoCOMA5-V2-WCE, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCOMA5-SKIT-WCE |
299,- € | |||
Starterkit PicoCOMA5 Linux PicoCOMA5-V2-LIN, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCOMA5-SKIT-LIN |
299,- € |
Software
UpDate Software Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card. Bestellnr.: WCE-UPDATE |
500,- € | |||
Software .NET Treiber Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++. Bestellnr.: WCE-DOTNET |
500,- € | |||
Boot Screen Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an. Bestellnr.: WCE-BOOTSCREEN |
500,- € | |||
Custom Kernel Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden. Bestellnr.: WCE-CUSTIMAGE |
500,- € | |||
Failsafe Flash Filesystem (F3S) Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen. Bestellnr.: WCE-F3S |
1,000,- € | |||
Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW |
700,- € | |||
Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux |
1,000,- € | |||
Display Anpassung (RGB oder LVDS Display unter Windows) Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board. Bestellnr.: EW-SW-RGB-LVDS-Windows |
500,- € |
Displays und Displaykit
7" RGB Display mit resistivem Touch 7" TFT (800x480) EDT ET070080DH6 Bestellnr.: B.LCD.15 |
120,- € | |||
Displaykit RGB 7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel. Bestellnr.: NDCU-ADP/TFT-KIT |
170,- € |
Touch-Kit
Resistives Touch Kit Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse. Bestellnr.: SINTF-ADP-RESTOUCH |
35,- € |
Kabel
40poliges Filmkabel Filmkabel, A40pol., 0,5mm, l=200mm für Displays Zum Anschluss des 7" EDT Displays (B.LCD.15) Bestellnr.: B.MKAB.23 |
10,- € |
Adapter
I2C Erweiterung Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen. Bestellnr.: NDCU-ADP/I2C |
80,- € | |||
JTAG Debug Adapter Ermöglicht die Programmierung des Cortex-M4. Bestellnr.: ADP-CMSIS |
69,- € | |||
NetDCU/ PicoCOM DVI Adapter Zum Anschluss der NetDCUA5/ PicoCOMA5/A9X an einen DVI/ HDMI Monitor. Bestellnr.: ADP-RGB2DVI |
50,- € |
Workshop
Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1 |
Anfrage |
Sonstiges
USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1 |
20,- € |
Link zum Forum
Support finden Sie jederzeit in unserem Forum.
Aktuelle Beiträge
02 Oct, 07:09 |
Linux UART_B |
01 Oct, 07:25 |
How to ping your F&S Board |
30 Sep, 12:54 |
Display Configuration in U-Boot |
30 Sep, 12:16 |
Display and Touch Support |
30 Sep, 11:58 |
Kernel downstream merge/patch strategy of F&S |
28 Sep, 13:29 |
New documentation "OSM Implementation Guide" |
27 Sep, 12:19 |
Device tree GPIO |
24 Sep, 08:45 |
Remote Debugging a WPF application in Visual Studio |
23 Sep, 10:02 |
F&S i.MX8MP FreeRTOS Release V2024.09 |
20 Sep, 07:10 |
JTAG debugger doesn't work with i.MX8ULP PicoCore |
NXP Vybrid | Cortex-A5 + Cortex-M4 | |
---|---|---|
Die PicoCOMA5 erweitert die bestehende PicoCOM-Familie um ein weitestgehend kompatibles, leistungsstarkes und auch preiswertes Modul. Für Industrie und MedizinGenau wie die anderen PicoCOMs, misst die PicoCOMA5 nur 40mm x 50mm. Dies macht sie zu einer idealen Lösung für tragbare Geräte mit TFT Display in industriellen (auch mit -20°C - +85°C verfügbar) und medizinischen Geräten. Leistungsstark dank Cortex-A5 & Cortex-M4 CPUDie PicoCOMA5 basiert auf einer leistungsstarken NXP Dual-Core Vybrid CPU mit Cortex™-A5 mit 400 (500)MHz und Cortex™-M4 mit 133 (167)MHz. Ein wichtiger Punkt war, die vielen Standardschnittstellen komfortabel in das Betriebssystem zu integrieren. Aufgrund dessen kann der User seine Arbeit mit der Software ohne tiefer gehendes Hardwarewissen ausführen. |
Natürlich bietet die PicoCOMA5 auch eine flexible Displayschnittstelle, um die meisten TFTs (QVGA (320x240) bis zu SVGA (800x600)), die auf dem Markt sind, anschließen zu können. Asymmetrisches MultiprocessingDie Basis für die PicoCOMA5 bildet die Dual-Core CPU (Asymmetric Multiprocessing) von NXP. Diese industrietaugliche und langzeitverfügbare (10 Jahre und länger) Vybrid CPU verfügt über zwei Kerne (Cortex™-A5- 500 MHz und Cortex™-M4-167 MHz). Das Modul bietet die Prozessorleistung einer 32Bit CPU mit dem Komfort und den Funktionen von Windows oder Linux, für einen Preis, welcher für 8/ 16Bit μP Systeme üblich ist. Die PicoCOMA5 kann mit bis zu 512Mbyte DRAM und mit bis zu 1GByte Flash ausgerüstet werden, aber auch schon ein 128Mbyte NAND Flash ist ausreichend, um ein komplettes WCE oder Linux direkt aus dem Flash zu booten. Einfaches UpgradeVersorgt wird die PicoCOMA5 mit 3.3V (< 3 Watt). Über einen robusten 80pol Steckverbinder wird sie auf das Basisboard der Kundenapplikation aufgesteckt. Die Kunden müssen nur noch die notwendigen Treiber für die gewünschten Schnittstellen konfigurieren. Die Benutzung des Moduls ist sehr einfach. Alle PicoCOM Boards sind weitgehend kompatibel und verwenden den gleichen robusten 80pol Steckverbinder. Dies macht das Upgrade zu einem anderen Board einfach. |
