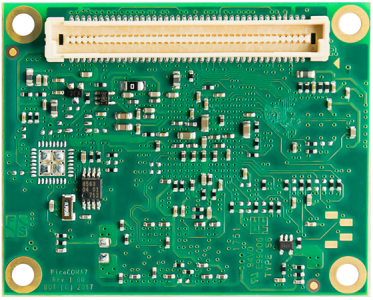

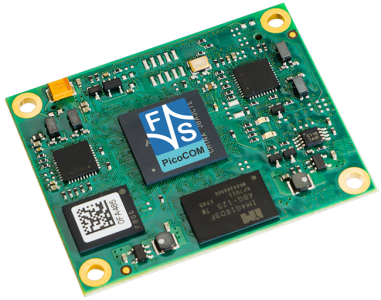

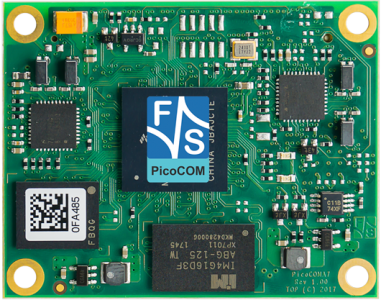

PicoCOMA7
Computer On Module mit NXP i.MX 6ULL CPU
Für den Start in die Entwicklung empfehlen wir: |
PicoCOMA7 | ||
Status | Produktion | |
CPU | ||
Typ | NXP i.MX 6ULL | |
Kern | ARM Cortex-A7 | |
Anzahl der Kerne | 1 | |
Frequenz | max. 900MHz | |
L2-Cache | 128KB | |
Betriebssystem | ||
Linux | Buildroot (uboot installiert) |
|
Windows | WEC 7 WEC 2013 (Bootloader installiert) |
|
Speicher | ||
Flash | max. 512MB NAND | |
RAM | max. 1GB | |
Schnittstellen | ||
SD-Karte | 1x extern | |
Ethernet | 1-2 10/100MB IEEE1588 | |
USB Host | 1x | |
USB Device | 1x | |
CAN | 1-2x | |
UART | 3x | |
I2C | 1-2x | |
SPI | 1x | |
Audio | Line In/Out | |
Digital I/O | max. 48 | |
Touch Panel | 4-wire, analog resistiver PCAP-Touch über I2C | |
RTC | externer IC | |
Display | ||
RGB | 16/18 Bit | |
LVDS | extern | |
Allgemein | ||
Stromversorgung | +3,3V DC/ ±5% | |
Leistungsaufnahme | 1,5W typ. | |
Betriebstemperaturbereich | 0°C - +70°C opt. -25°C - +85°C |
|
Größe | 40x50mm (LxB) |
|
Gewicht | ~15g | |
Minimale Verfügbarkeit | 2031 |
PCOMA7-V1-LIN/-WEC7/-W13 | PCOMA7-V3-LIN/-WEC7/-W13 | |
Status | Produktion | Produktion |
CPU | - | - |
Typ | NXP i.MX 6ULL | NXP i.MX 6ULL |
Kern | ARM Cortex-A7 | ARM Cortex-A7 |
Anzahl der Kerne | 1 | 1 |
Frequenz | 900MHz | 900MHz |
L2-Cache | 128KB | 128KB |
Betriebssystem | - | - |
Linux | Buildroot (uboot installiert) | Buildroot (uboot installiert) |
Windows | WEC7 WEC 2013 (Bootloader installiert |
WEC 7 WEC 2013 (Bootloader installiert) |
Speicher | - | - |
Flash | 256MB | 256MB |
RAM | 256MB | 256MB |
Schnittstellen | - | - |
SD-Karte | 1x extern | 1x extern |
Ethernet | 1x 10/100MB IEEE1588 | 2x 10/100MB IEEE1588 |
USB Host | 1x | 1x |
USB Device | 1x | 1x |
CAN | 1-2x | 1-2x |
UART | 3x | 3x |
I2C | 1-2x | 1-2x |
SPI | 1x | 1x |
Audio | Line In/Out | - |
Digital I/O | max. 48 | max. 48 |
Touch Panel | 4-wire, analog resistiver PCAP-Touch über I2C | 4-wire, analog resistiver PCAP-Touch über I2C |
RTC | externer IC | externer IC |
Display | - | - |
RGB | 16/18 Bit | 16/18 Bit |
LVDS | extern | extern |
Allgemein | - | - |
Stromversorgung | +3,3V DC/ ±5% | +3,3V DC/ ±5% |
Leistungsaufnahme | 1,5W typ. | 2W typ. |
Betriebstemperaturbereich | 0°C - +70°C | 0°C - +70°C |
Größe | 40x50mm (LxB) |
40x50mm (LxB) |
Gewicht | ~15g | ~15g |
Minimale Verfügbarkeit | 2031 | 2031 |
PCOMA7-V1-LIN/-WEC7/-W13 | PCOMA7-V3-LIN/-WEC7/-W13 |
Starterkit PicoCOMA7 Linux/ Windows PicoCOMA7-V1-LIN/-WEC7/-W13, Basisboard, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCOMA7-SKIT-LIN/-W13 |
299,- € |
Software
Software .NET Treiber Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++. Bestellnr.: WCE-DOTNET |
500,- € | |||
UpDate Software Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card. Bestellnr.: WCE-UPDATE |
500,- € | |||
Boot Screen Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an. Bestellnr.: WCE-BOOTSCREEN |
500,- € | |||
Custom Kernel Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden. Bestellnr.: WCE-CUSTIMAGE |
500,- € | |||
Failsafe Flash Filesystem (F3S) Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen. Bestellnr.: WCE-F3S |
1,000,- € | |||
Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS |
500,- € | |||
Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW |
700,- € | |||
Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux |
1,000,- € | |||
Display Anpassung (RGB oder LVDS Display unter Windows) Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board. Bestellnr.: EW-SW-RGB-LVDS-Windows |
500,- € |
Displays und Displaykits
7" RGB Display mit resistivem Touch 7" TFT (800x480) EDT ET070080DH6 Bestellnr.: B.LCD.15 |
120,- € | |||
7" RGB Display mit PCAP Touch 7" TFT (800x480) Display Endrich MI0700AJT-54CP mit kapazitivem Touch Bestellnr.: B.LCD.18 |
150,- € | |||
Displaykit RGB 7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel. Bestellnr.: NDCU-ADP/TFT-KIT |
170,- € | |||
Displaykit RGB 2 7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel Bestellnr.: aSt-RGBKIT |
170,- € | |||
Displaykit 7" RGB - PCAP Touch 7" Display mit RGB Schnittstelle und kapazitivem Touchpanel, Anschlusskabel (50pol Filmkabel) und Displayadapter. Bestellnr.: KIT-TFT-7RGB |
210,- € |
Touch-Kits
Resistives Touch Kit Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse. Bestellnr.: SINTF-ADP-RESTOUCH |
35,- € | |||
Resistives Touch Kit 2 Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse. Bestellnr.: SINTF-ADP-RTI2C |
60,- € | |||
PCAP Touch Kit für EDT Zum Anschluss eines EDT PCAP Touch Bestellnr.: ADP-EDTTOUCH2 |
35,- € |
Kabel
40poliges Filmkabel Filmkabel, A40pol., 0,5mm, l=200mm für Displays Zum Anschluss des 7" EDT Displays (B.LCD.15) Bestellnr.: B.MKAB.23 |
10,- € | |||
50poliges Filmkabel Kabel für 7" RGB Endrich Display (B.LCD.18) FFC Kabel, A50pol., pitch=0,5mm, l=200mm Bestellnr.: B.MKAB.41 |
10,- € |
Adapter
I2C Erweiterung Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen. Bestellnr.: NDCU-ADP/I2C |
80,- € | |||
NetDCU/ PicoCOM DVI Adapter Zum Anschluss der NetDCUA5/ PicoCOMA5/A9X an einen DVI/ HDMI Monitor. Bestellnr.: ADP-RGB2DVI |
50,- € | |||
Adapter für Endrich iSi50 Displays Adapter zum Anschluss eines Endrich iSi50 Displays an F&S Boards Bestellnr.: aSt-ADP-MIT1 |
50,- € |
Workshops
Secure Boot as a Package Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software. Bestellnr.: WS-SBP |
500,- € | |||
Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1 |
Anfrage |
Sonstiges
USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1 |
20,- € |
Buildroot und Yocto
Das Linux-BSP "fsimx6ul-B2023.12" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt oder Wayland/Weston, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.
Alternativ zu Buildroot gibt es auch eine Yocto-basierte Umgebung. Wir bieten das Linux BSP "fsimx6ul-Y2024.03" an, das auf Yocto basiert.
Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, ewston-wayland, feh, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.
Beide BSPs beinhalten die von F&S angepassten Quelltextpakete von U-Boot (2021.04), Linux-Kernel (basierend auf 5.15.131/5.15.148) und Buildroot (2023.02.06) oder Yocto (4.0). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.
F&S bietet auch eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 36 zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.
➜ Mehr Informationen über das neue Buildroot Release B2023.12
➜ Mehr Informationen über das neue YOCTO Release Y2024.03
Windows Embedded Lifetime
Feature | Available until | End of Mainstream Support | End of Extended Support |
Windows Embedded Compact 2013 | 31.05.2028 | 10.09.2018 | 10.10.2023 |
Windows Embedded Compact 7 | 28.02.2026 | 12.04.2016 | 13.04.2021 |
Windows CE 6.0 | 28.02.2022 | 09.04.2013 | 10.04.2018 |
Windows Embedded Compact 7/2013
Das hochflexible harte Echtzeitbetriebsystem bietet Kernel, Schnittstellentreiber, Bootloader und nutzt alle Features einer modernen ARM CPU wie ARMv7 THUMB2 Befehlssatz oder NEON Coprozessor.
Fertige Images und das BSP finden Sie in unserem Downloadbereich.
Die Entwicklung erfolgt mit den aktuellen Microsoft Tools wie Visual Studio 2015 (C, C++, C# oder VB.NET) und Expression Blend 5.
Schnittstellen wie z.B. I²C, CAN oder SPI können auf die gleiche Weise wie eine RS232 Schnittstelle verwendet werden.
Mithilfe von XAML for Windows Embedded trennen Sie Visualisierung und Programm auf einfache Weise.
Auch unter Compact 7/2013 steht Ihnen unser FailSafe Flash File System F3S zur Verfügung.
