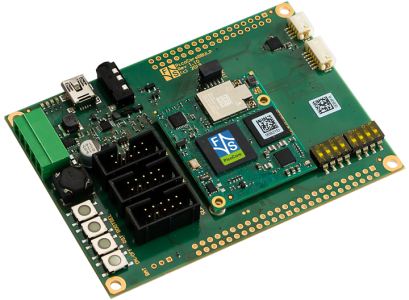

Starterkit PicoCore™MX7ULP Linux



Starterkit PicoCore™MX7ULP Linux
  340,- €
ohne MWSt.

PicoCore™MX7ULP-V4-LIN, Basisboard, Kabelkit, 3.5" MIPI-DSI Display, Zugangsdaten zu Dokumentation und Software

PicoCoreMX7ULP TOP 450px
PCore™MX7ULP-V4-LIN
NXP i.MX 7ULP ARM Cortex-A7 + Cortex-M4 1GB RAM, 1MB SPI Flash, 4GB eMMC, Audio, WLAN, BT, MIPI-DSI, 0°C - +70°C, 5V Versorgung, Linux Yocto
Bestellnr.: PCoreMX7ULP-V4-LIN

PCoreMX7ULP BB TOP
PicoCore™MX7ULP Basisboard
Bietet Anschlussmöglichkeiten für USB 2.0 (OTG), SD-Karte, 6x Serielle, 4x I²C, SPI. Audio (In/ Out/ Mic/ Headphone) und MIPI-DSI.
Bestellnr.: PCoreMX7ULP-BB

starterkit cable kit
Kabelkit
USB Device Kabel, Ethernet Kabel, RS232 Adapter, Nullmodem Kabel, Stecker (power plug) und USB Stick mit Zugangscode zur Software und Dokumentation (notwendig für den Entwicklungsstart).
Bestellnr.: SINTF-CABKIT3

BLCD22front
3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar)
3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch)
Bestellnr.: B.LCD.22

B.MKAB.23
30poliges Filmkabel
Filmkabel, 30pol., 0,5mm, l=100mm für Displays
Zum Anschluss des Displays B.LCD.22 über ADP-MIPI2MIPI1
Bestellnr.: B.MKAB.55


USB 2.0 Kabel
USB 2.0 Kabel, Mini B Stecker auf A Buchse, 0,16 m
Bestellnr.: B.MKAB.56

ADP MIPI2MIPI1
MIPI-DSI (FFC) zu MIPI-DSI (JILI30) Adapter
Ermöglicht die Umsetzung von 30pol FFC Verbindungen des 3.5“ MIPI Display von F&S auf JILI30 (JAE X30HL-B).
Bestellnr.: ADP-MIPI2MIPI1

bant6
Patch Antenne
Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse.
Bestellnr.: B.ANT.6

Software

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €


Displays

BLCD22front 3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar)
3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch)
Bestellnr.: B.LCD.22		 80,- €


Touch-Kits

resistive Touch Kit Resistives Touch Kit
Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse.
Bestellnr.: SINTF-ADP-RESTOUCH		 35,- €


Kabel

B.MKAB53 LVDS Kabel
LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite.
Bestellnr.: B.MKAB.53		 22,- €

B.MKAB.23 30poliges Filmkabel
Filmkabel, 30pol., 0,5mm, l=100mm für Displays
Zum Anschluss des Displays B.LCD.22 über ADP-MIPI2MIPI1
Bestellnr.: B.MKAB.55		 10,- €


Adapter

MIPI-DSI zu LVDS Adapter
Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse.
Bestellnr.: ADP-MIPI2LVDS1		 25,- €

ADP MIPI2MIPI1 MIPI-DSI (FFC) zu MIPI-DSI (JILI30) Adapter
Ermöglicht die Umsetzung von 30pol FFC Verbindungen des 3.5“ MIPI Display von F&S auf JILI30 (JAE X30HL-B).
Bestellnr.: ADP-MIPI2MIPI1 		25,- €


Steckverbinder

b.mbu.2r280ps.3 PicoCore™ 80-poliger Steckverbinder
Geeignet, um die PicoCore™ Module auf dem Baseboard aufzustecken (20 Stück).
Bestellnr.: B.MBU.2R80PS.3		 20,- €


Workshops

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage

Sonstiges

SteelSpacerFamily WA SMSI M2 M2 5 SMD Abstandshalter für PicoCore™
Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück)
Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen.
Bestellnr.: B.MSCHR.22		 70,- €

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

bant6 Patch Antenne
Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse.
Bestellnr.: B.ANT.6		 3,- €


PCoreMX7ULP BB TOP OBLIQUE Starterkit PicoCore™MX7ULP Linux
PicoCore™MX7ULP-V4-LIN, Basisboard, Kabelkit, 3.5" MIPI-DSI Display, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCoreMX7ULP-SKit		 340,- €


Software

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €


Displays

BLCD22front 3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar)
3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch)
Bestellnr.: B.LCD.22		 80,- €


Touch-Kits

resistive Touch Kit Resistives Touch Kit
Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse.
Bestellnr.: SINTF-ADP-RESTOUCH		 35,- €


Kabel

B.MKAB53 LVDS Kabel
LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite.
Bestellnr.: B.MKAB.53		 22,- €

B.MKAB.23 30poliges Filmkabel
Filmkabel, 30pol., 0,5mm, l=100mm für Displays
Zum Anschluss des Displays B.LCD.22 über ADP-MIPI2MIPI1
Bestellnr.: B.MKAB.55		 10,- €

B.MKAB LVDS/MIPI Adapter Kabel
LVDS/MIPI Kabel zum Anschluss an LCD.7.LVDS.1, LCD.10.LVDS.1 und ADP-MIPI2LVDS1
Bestellnr.: B.MKAB.44		 12,- €


Adapter

MIPI-DSI zu LVDS Adapter
Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse.
Bestellnr.: ADP-MIPI2LVDS1		 25,- €

ADP MIPI2MIPI1 MIPI-DSI (FFC) zu MIPI-DSI (JILI30) Adapter
Ermöglicht die Umsetzung von 30pol FFC Verbindungen des 3.5“ MIPI Display von F&S auf JILI30 (JAE X30HL-B).
Bestellnr.: ADP-MIPI2MIPI1 		25,- €


Steckverbinder

b.mbu.2r280ps.3 PicoCore™ 80-poliger Steckverbinder
Geeignet, um die PicoCore™ Module auf dem Baseboard aufzustecken (20 Stück).
Bestellnr.: B.MBU.2R80PS.3		 20,- €


Workshops

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage

Sonstiges

SteelSpacerFamily WA SMSI M2 M2 5 SMD Abstandshalter für PicoCore™
Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück)
Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen.
Bestellnr.: B.MSCHR.22		 70,- €

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

bant6 Patch Antenne
Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse.
Bestellnr.: B.ANT.6		 3,- €


Varianten

PicoCoreMX7ULP TOP 450px PCore™MX7ULP-V4-LIN
NXP i.MX 7ULP ARM Cortex-A7 + Cortex-M4 1GB RAM, 1MB SPI Flash, 4GB eMMC, Audio, WLAN, BT, MIPI-DSI, 0°C - +70°C, 5V Versorgung, Linux Yocto
Bestellnr.: PCoreMX7ULP-V4-LIN		 Anfrage

Starterkit

PCoreMX7ULP BB TOP OBLIQUE Starterkit PicoCore™MX7ULP Linux
PicoCore™MX7ULP-V4-LIN, Basisboard, Kabelkit, 3.5" MIPI-DSI Display, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCoreMX7ULP-SKit		 340,- €


Yocto und Buildroot

Das Linux-BSP "fsimx7ulp-B2019.12" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt oder X11, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.

Alternativ zu Buildroot gibt es auch eine Yocto-basierte Umgebung. Wir bieten das Linux BSP fsimx7ulp-Y2020.03 an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, X11R7, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Beide BSPs beinhaltet die von F&S angepassten Quelltextpakete von U-Boot (2017.03), Linux-Kernel (basierend auf 4.9.88) und Buildroot (2019.05.01) oder Yocto (2.4). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet auch eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 27 zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

➜ Mehr Informationen über das neue Buildroot Release B2019.12
➜ Mehr Informationen über das neue YOCTO Release Y2020.03


Entwicklungsstart in unter einer Stunde - F&S Development Machine - Fedora 27


Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir zwei virtuellen Festplatten VHDs zum Download bereit. Eine VHD stellt die Entwicklungsumgebung für alle Boards mit 32 bit CPU bereit, die andere die Entwicklungsumgebung für alle auf 64bit CPU basierenden Boards. Beide VHDs verwenden Fedora 27 als Linux Distribution.

Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.

Für unsere Kunden ist die Maschine kostenlos.

login screen

VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx6, fsimx6sx, fsimx6ul und fsimx7ulp (32 bit CPU) oder fsimx8mm (64 bit CPU).
In der HVD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung (QT5) mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.

qtcreator debugging 400px

Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.

➜ Download F&S Development Machine - Fedora 27
➜ Quickstart Dokumentation

PicoCoreMX7ULP - Product Flyer


PicoCoreMX7ULP - Hardware


PicoCoreMX7ULP - Linux
