PicoCore™MX8MP-V3XI-LIN

Computer On Module mit NXP i.MX 8M Plus CPU

Starterkit PicoCore™MX8MP Linux
  360,- €
ohne MWSt.

NXP i.MX 8M Plus Evaluation Board PicoCore™MX8MP-V4I-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software

t.b.d.



Software

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS
500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW
700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux
1,000,- €


Displays

B.LCD.19 7" LVDS Display mit PCAP Touch
7" TFT (800x480) LVDS Display mit PCAP Touch (J070WVTC0211)
Bestellnr.: B.LCD.19
200,- €

BLCD22front 3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar)
3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch)
Bestellnr.: B.LCD.22
80,- €


Touch-Kits

resistive Touch Kit Resistives Touch Kit
Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse.
Bestellnr.: SINTF-ADP-RESTOUCH
35,- €

resistive Touch Kit armStoneA9 Resistives Touch Kit 2
Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse.
Bestellnr.: SINTF-ADP-RTI2C
60,- €


Kabel

B.MKAB51 LVDS Kabel für 7" LVDS Display
LVDS Kabel für 7" LVDS Display (B.LCD.19)
Bestellnr.: B.MKAB.57
50,- €

B.MKAB53 LVDS Kabel
LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite.
Bestellnr.: B.MKAB.53
22,- €

B.MKAB.23 30poliges Filmkabel
Filmkabel, 30pol., 0,5mm, l=100mm für Displays
Zum Anschluss des Displays B.LCD.22 über ADP-MIPI2MIPI1
Bestellnr.: B.MKAB.55
10,- €

B.MKAB LVDS/MIPI Adapter Kabel
LVDS/MIPI Kabel mit zwei je 30pol Steckern (JAE X30HL-B auf JAE X30HL-B)
Bestellnr.: B.MKAB.44
22,- €


Adapter

ADP NT24V2 OBLIQUE TOP Power Adapter
Ermöglicht es, die armStone™ und PicoCore™ Module mit bis zu 24V zu versorgen.
Bestellnr.: ADP-NT24V2
40,- €

MIPI-DSI zu LVDS Adapter
Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse.
Bestellnr.: ADP-MIPI2LVDS1
25,- €

ADP mPCIe WLAN OBLIQUE mPCIe Modul mit WLAN/BT
mPCIe-Full-Mini Type F1 oder mPCIe-Half-Mini Type H1 Modul mit WLAN 2.4/ 5 GHz und BT5.0 LE

Bestellnr.: ADP-mPCIe-WLAN
40,- €

ADP MIPI2RGB1 (quer) Adapterboard MIPI-DSI (JILI30) zu RGB für EDT Unified Serie
Ermöglicht die Umwandlung von MIPI-DSI (JILI30) in RGB Signale.
Bestellnr.: ADP-MIPI2RGB1
30,- €

ADP MIPI2MIPI1 MIPI-DSI (FFC) zu MIPI-DSI (JILI30) Adapter
Ermöglicht die Umsetzung von 30pol FFC Verbindungen des 3.5“ MIPI Display von F&S auf JILI30 (JAE X30HL-B).
Bestellnr.: ADP-MIPI2MIPI1
25,- €


Steckverbinder

b.mbu.2r280ps.3 PicoCore™ 100-poliger Steckverbinder
Zur Verbindung der PicoCore™ Module mit dem Baseboard (20 Stück).
Bestellnr.: B.MBU.2R100PS.3
30,- €


Workshops

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1
Anfrage
linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP
500,- €


Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1
20,- €

kuehlkoerper Kühlkörper
Rippenkühlkörper zum Aufkleben zur Kühlung der CPU
Bestellnr.: B.MKUE.3
10,- €

SteelSpacerFamily WA SMSI M2 M2 5 SMD Abstandshalter für PicoCore™
Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück)
Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen.
Bestellnr.: B.MSCHR.22
70,- €

bant6 Patch Antenne
Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse.
Bestellnr.: B.ANT.6
3,- €

MHS.PC100.1 Board Oblique Heat Spreader
Heat Spreader zur Kühlung von PicoCore Boards.
Bestellnr.: MHS.PC100.1
10,- €


















Yocto

Für die CPU NXP i.MX8M Plus bietet F&S ein Yocto-basierte Umgebung an. Wir bieten das Linux BSP fsimx8mp-Y2021.07 an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Das BSP beinhaltet die von F&S angepassten Quelltextpakete von U-Boot (2020.04), Linux-Kernel (basierend auf 5.4.70) und Yocto (3.0 Zeus). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S wird eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 27 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

Mehr Informationen über das neue Yocto Release Y2021.07

Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 27


Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir eine auf VirtualBox basierende virtuelle Festplatten VHD zum Download bereit. Die VHD verwendet Fedora 27 als Linux Distribution.

Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.

Für unsere Kunden ist die Maschine kostenlos.

login screen

VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx8mm und fsimx8mp (64 bit CPU).
In der HVD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung (QT5) mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.

qtcreator debugging 400px

Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.

Mehr Informationen zur F&S Development Machine im F&S Support Forum
Download F&S Development Machine - Fedora 27
Quickstart Dokumentation

PicoCoreMX8MP - Product Flyer

PicoCoreMX8MP - Linux

PicoCoreMX8MP - Hardware

Varianten

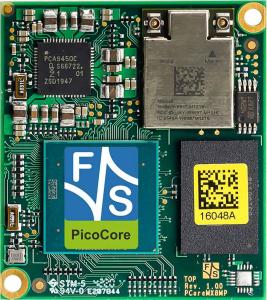

PCoreMX8MP V4I TOP klein PicoCore™MX8MP-V2-LIN
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 1GB LPDDR4 RAM, 4GB eMMC, 1x 100/1000Mb Ethernet, Audio Line In/ Out/ Mic/ Headphone , PCIe, MIPI-CSI Kamera, Touch, LVDS, 0°C - +70°C, 3.8V bis 5.5VDC Versorgung, Linux Buildroot/ Yocto, FreeRTOS
Bestellnr.: PCoreMX8MP-V2-LIN
Anfrage
PCoreMX8MP V4I TOP klein PicoCore™MX8MP-V3I-LIN
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x 100/1000Mb Ethernet, Audio Line In/ Out/ Mic/ Headphone , PCIe, 2x MIPI-CSI Kamera, Touch, DVI, -20°C - +85°C, 3.8V bis 5.5VDC Versorgung, Linux Buildroot/ Yocto, FreeRTOS
Bestellnr.: PCoreMX8MP-V3I-LIN
Anfrage
PCoreMX8MP V4I TOP klein PicoCore™MX8MP-V3XI-LIN
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x 100/1000Mb Ethernet, Audio Line In/ Out/ Mic/ Headphone , PCIe, 2x MIPI-CSI Kamera, Touch, DVI, -40°C - +85°C, 3.8V bis 5.5VDC Versorgung, Linux Buildroot/ Yocto, FreeRTOS
Bestellnr.: PCoreMX8MP-V3XI-LIN
Anfrage
PCoreMX8MP V4I TOP PicoCore™MX8MP-V4I-LIN
NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x Gigabit Ethernet, Audio, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, MIPI-DSI, -20°C - +85°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS
Bestellnr.: PCoreMX8MP-V4I-LIN
Anfrage

Starterkit

t.b.d.

Zubehör

t.b.d.

Windows 10 IOT Enterprise

Win 10 IoT Enterprise on i.MX 8 & 9 family brings full Windows application capabilities in a small footprint delivering a low cost, low power solution ideal for compact & fan less designs .
Customers get longer-term OS support. Window10IoT enterprise LTSC release has an optional 10 Years support.
Access thousands of existing apps and leverage a huge ecosystem.
Re-use your existing C# .Net application and bring to a new level.
Future releases will support GPU acceleration for Chrome/Edge, WPF apps and video playback optimizations.
Use existing enterprise-grade device management tools to keep devices up-to-date and operating reliably.
Secure Boot as well as Over the Air update is integrated.
Protect your devices with world-class security built into Windows for IoT Enterprise and deliver a predicable experience with device lockdown.
Instant Multi-Cloud connectivity is also a feature of Win 10 IOT Enterprise.

Please contact us to get more information about features and availability.
