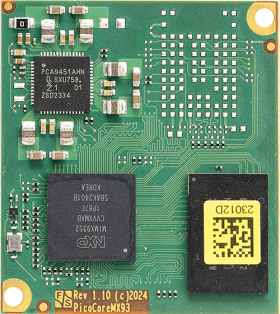

PicoCore™MX93-V3XI-LIN

Computer On Module mit NXP i.MX 93 CPU

Für den Start in die Entwicklung empfehlen wir:

Starterkit PicoCore™MX93 Linux
  360,- €
ohne MWSt.

PicoCoreMX93 mit Baseboard und Kabel, inkl. PicoCoreMX93, Trägerplatine, Kabel-Kit, 7“ LVDS-Display mit PCAP Touch und Kabel-Kit, Zugang zu Dokumentation und Software

PicoCore™MX93-V3XI-LIN
Status Produktion
CPU
Typ NXP i.MX 93
Kern ARM Cortex-A55
Cortex-M33
NPU
Anzahl der Kerne 2x A55 + M33
Frequenz 1,7GHz + 250MHz
L2-Cache 2x64kB L2 + 256kB L3
GPU PXP
Multimedia NPU | Machine Learning
Betriebssystem
Linux Yocto
(uboot installiert)
Echtzeit FreeRTOS
Speicher
Flash EEPROM
eMMC 8GB
RAM 1GB LPDDR4
Schnittstellen
SD-Karte 2x
Ethernet 2x 100/1000 Mb
USB Host 1x 2.0
USB Device 1x OTG 2.0
CAN 2x CAN-FD
UART 8x
I2C 6x
SPI 8x
Audio Line In/ Out/ Mic/ Headphone
ADC 4x
Touch Panel via I2C
Kamera analog/digital MIPI-CSI
RTC PCF85263ATL
sonstige Schnittstellen max. 4x PWM, SPDIF, ESAI, SAI, SSI
Display
LVDS 1x 24 Bit
MIPI-DSI 1x 4 Lanes
Allgemein
Stromversorgung +3.8V bis 5.5VDC
Leistungsaufnahme 3W typ.
Betriebstemperaturbereich -40°C - +85°C
Größe 35x40mm (LxB)
Gewicht ~10g
Minimale Verfügbarkeit 2035

PicoCoreMX8MM mit SINTF OBLIQUE Starterkit PicoCore™MX93 Linux
PicoCoreMX93 mit Baseboard und Kabel, inkl. PicoCoreMX93, Trägerplatine, Kabel-Kit, 7“ LVDS-Display mit PCAP Touch und Kabel-Kit, Zugang zu Dokumentation und Software
Bestellnr.: PCoreMX93-SKIT-LIN		 360,- €




Software

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €


Displays und Displaykits

BLCD22front 3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar)
3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch)
Bestellnr.: B.LCD.22		 80,- €

B.LCD.24 FRONT 7" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar)
7" TFT (800x1280) MIPI-DSI Display mit PCAP Touch (TFT-7"-MIPI-DSI-PCAP Touch)
Bestellnr.: B.LCD.24		 100,- €

LCD 7 LVDS 1 front web 7” LVDS Display mit PCAP Touch (langzeitverfügbar)
7” LVDS LCD Display mit PCAP Touch
Bestellnr.: LCD.7.LVDS.1		 95,- €

LCD 10 LVDS 1 front web 10” LVDS Display mit PCAP Touch (langzeitverfügbar)
10” LVDS LCD Display mit PCAP Touch
Bestellnr.: LCD.10.LVDS.1		 130,- €


Touch-Kits

resistive Touch Kit armStoneA9 Resistives Touch Kit 2
Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse.
Bestellnr.: SINTF-ADP-RTI2C		 60,- €


Kabel

B.MKAB47 Kapazitiv-Touch Kabel
6-poliges Kabel mit passendem Stecker zum Anschluss eines I2C Touchs an F&S-Boards.
Bestellnr.: B.MKAB.47		 10,- €

B.MKAB53 LVDS Kabel
LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite.
Bestellnr.: B.MKAB.53		 22,- €

LVDS Kabel für 7"/10" LVDS Display und PicoCoreMX8MP/MX93
LVDS Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1).
Bestellnr.: B.MKAB.62		 12,- €

Backlight Kabel
Backlight Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1).
Bestellnr.: B.MKAB.35		 7,- €


Adapter

ADP NT24V2 OBLIQUE TOP Power Adapter
Ermöglicht es, die armStone™ und PicoCore™ Module mit bis zu 24V zu versorgen.
Bestellnr.: ADP-NT24V3		 40,- €

MIPI-DSI zu LVDS Adapter
Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse.
Bestellnr.: ADP-MIPI2LVDS1		 25,- €

ADP MIPI2RGB1 (quer) Adapterboard MIPI-DSI (JILI30) zu RGB für EDT Unified Serie
Ermöglicht die Umwandlung von MIPI-DSI (JILI30) in RGB Signale.
Bestellnr.: ADP-MIPI2RGB1		 30,- €


Steckverbinder

Workshops

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage
linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €


Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

bant6 Patch Antenne
Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse.
Bestellnr.: B.ANT.6		 3,- €

SteelSpacerFamily WA SMSI M2 M2 5 SMD Abstandshalter für PicoCore™
Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück)
Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen.
Bestellnr.: B.MSCHR.22		 70,- €

MHS.PC100.1 Board Oblique Heat Spreader PicoCore100
Heat Spreader zur Kühlung von PicoCore Boards.
Bestellnr.: MHS.PC100.1		 10,- €

B.MKUE.5 ASSMANN VR2032N Heat Sink
Heat Sink zur Kühlung von PicoCore, efus Boards.
Bestellnr.: MHS.PC100.2		 12,- €


Varianten

PCoreMX93 TOP PicoCore™MX93-V2-LIN
NXP i.MX93 Solo Cortex®-A55 @ 1.7GHz no NPU, 1GB LPDDR4, 8GB eMMC, no Audio Codec, 1x Gbit LAN, 2x CAN, LVDS, MIPI-DSI, MIPI-CSI, RTC, no WLAN/BT
0°C - +70°C, Linux

Bestellnr.: PCoreMX93-V2-LIN		 Anfrage
PCoreMX93 TOP PicoCore™MX93-V3XI-LIN
NXP i.MX 93 ARM Cortex-A55 + Cortex-M33, 1GB LPDDR4 RAM, 4GB eMMC, 2x 100/1000Mb Ethernet, Audio Line In/ Out/ Mic/ Headphone, MIPI-CSI Kamera, Touch, LVDS, -20°C - +85°C, 3.8V bis 5.5V DC Versorgung, Linux Yocto, FreeRTOS
Bestellnr.: PCoreMX93-V3XI-LIN		 Anfrage
PCoreMX93 TOP PicoCore™MX93-V4XI-LIN
NXP i.MX 93 ARM Cortex-A55 + Cortex-M33, 1GB LPDDR4 RAM, 8GB eMMC, 2x 100/1000Mb Ethernet, WLAN/BT, Audio Line In/ Out/ Mic/ Headphone, MIPI-CSI Kamera, Touch, LVDS, -20°C - +85°C, 3.8V bis 5.5V DC Versorgung, Linux Yocto, FreeRTOS
Bestellnr.: PCoreMX93-V4XI-LIN		 Anfrage
PCoreMX93 TOP PicoCore™MX93-V5I-LIN
NXP i.MX 93 ARM Cortex-A55 + Cortex-M33, 2GB LPDDR4 RAM, 8GB eMMC, 2x 100/1000Mb Ethernet, WLAN/BT, Audio Line In/ Out/ Mic/ Headphone, MIPI-CSI Kamera, Touch, MIPI-DSI, -20°C - +85°C, 3.8V bis 5.5V DC Versorgung, Linux Yocto, FreeRTOS
Bestellnr.: PCoreMX93-V5I-LIN		 Anfrage
PCoreMX93 TOP PicoCore™MX93-V5I-W11
NXP i.MX93 Dual Cortex®-A55 @ 1.5GHz 2GB LPDDR4, 64GB eMMC, Audio Codec, 2x Gbit LAN, 2x CAN, LVDS, RTC, no Wi-Fi / BT, -20°C - +85°C, Windows 11 IoT Enterprise
Bestellnr.: PCoreMX93-V5I-W11		 Anfrage

Starterkit

PicoCoreMX8MM mit SINTF OBLIQUE Starterkit PicoCore™MX93 Linux
PicoCoreMX93 mit Baseboard und Kabel, inkl. PicoCoreMX93, Trägerplatine, Kabel-Kit, 7“ LVDS-Display mit PCAP Touch und Kabel-Kit, Zugang zu Dokumentation und Software
Bestellnr.: PCoreMX93-SKIT-LIN		 360,- €

PCoreMX93 TOP Starterkit PicoCore™MX93 W11
PicoCoreMX93 mit Baseboard und Kabel, Trägerplatine, Kabel-Kit, 7“ LVDS-Display mit PCAP Touch und Kabel-Kit, Zugang zu Dokumentation und Software
Bestellnr.: PCoreMX93-SKIT-W11		 360,- €


Yocto Release Y2024.07

Für die CPU NXP i.MX8M Plus bietet F&S ein Yocto-basierte Umgebung an. Wir bieten das Linux BSP fsimx8mp-Y2024.07 an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Das BSP beinhaltet die von F&S angepassten Quelltextpakete von U-Boot (2021.04), Linux-Kernel (basierend auf 5.15.160) und Yocto (4.0.20 Kirkstone). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet eine virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 36 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

➜ Mehr Informationen über das neue Yocto Release Y2024.07

Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 36


Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir eine auf VirtualBox basierende virtuelle Festplatten VHD zum Download bereit. Die VHD verwendet Fedora 36 als Linux Distribution.

Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.

Für unsere Kunden ist die Maschine kostenlos.

login screen

VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx8mm, fsimx8mn und fsimx8mp (64 bit CPU).
In der VHD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.

qtcreator debugging 400px

Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.

➜ Mehr Informationen zur F&S Development Machine im F&S Support Forum
➜ Download F&S Development Machine - Fedora 36
➜ Quickstart Dokumentation

PicoCoreMX93 - Product Flyer

PicoCoreMX93 - Linux

PicoCoreMX93 - Hardware

Variante

PicoCore™MX93-V3XI-LIN
NXP i.MX 93 ARM Cortex-A55 + Cortex-M33, 1GB LPDDR4 RAM, 4GB eMMC, 2x 100/1000Mb Ethernet, Audio Line In/ Out/ Mic/ Headphone, MIPI-CSI Kamera, Touch, LVDS, -20°C - +85°C, 3.8V bis 5.5V DC Versorgung, Linux Yocto, FreeRTOS
Bestellnr.: PCoreMX93-V3XI-LIN		 Anfrage

Starterkit

PicoCoreMX8MM mit SINTF OBLIQUE Starterkit PicoCore™MX93 Linux
PicoCoreMX93 mit Baseboard und Kabel, inkl. PicoCoreMX93, Trägerplatine, Kabel-Kit, 7“ LVDS-Display mit PCAP Touch und Kabel-Kit, Zugang zu Dokumentation und Software
Bestellnr.: PCoreMX93-SKIT-LIN		 360,- €


Zubehör

t.b.d.

Computer on Module mit NXP i.MX 93

Ein weiteres Mitglied der kompakten PicoCore™ Computer On Module Produktfamilie wird mit NXP i.MX 93 CPU angeboten.
Die Formfaktorgröße von nur 35 x 40mm ermöglicht den Einsatz in kompakten Gehäusen. Das Modul verfügt über hervorragende Multimedia-Funktionen und eignet sich dank seiner Zuverlässigkeit ideal für Machine Learning und industrielle IoT-Anwendungen.

Heterogenes Multicore-Prozessor-Konzept

Ausgehend von der i.MX8M Mini CPU und der i.MX8M Plus CPU rundet die i.MX93 CPU von NXP die i.MX8/ 9 CPU Reihe ab.
Es wurden einige zusätzliche Funktionen und Schnittstellen hinzugefügt, wie z.B. maschinelles Lernen, Cortex-M33, RGB, LVDS und MIPI-DSI als Display-Schnittstellen und CAN-FD, um nur einige zu nennen.

Der i.MX 93 ist ein heterogener Multicore-Anwendungsprozessor für Embedded-Module. Er wird auf dem PicoCore™ System on Module eingesetzt und eignet sich ideal für Anwendungen, die eine leistungsstarke Grafikverarbeitung und Multimediafunktionen, maschinelles Lernen und Industrie 4.0-Anwendungen erfordern.

Der Prozessor besteht aus einem Single- oder Dual-ARM® Cortex®-A55-Kern mit bis zu 1,7 GHz sowie einem Cortex®-M33-Kern für die Echtzeitverarbeitung mit 250 MHz. Der Prozessor verfügt außerdem über eine Neural Processing Unit (NPU).
Der i.MX 93 verfügt über verschiedene Audio- und Sprachfunktionen.

➜ mehr Informationen zum NXP i.MX 93 Anwendungsprozessor



Ausstattung und Schnittstellen

Der PicoCore™MX93 verfügt über ausreichend Speicher (RAM und eMMC Flash).
Das Modul bietet viele Schnittstellen an den 2x 100-poligen Steckern.
Der PicoCore™MX93 hat max. 2x Gigabit Ethernet (opt. RGMII), WIFI6, BT5.2, 1x USB Host 2.0, 1x USB Device OTG 2.0, max. 2x CAN-FD, max. 8x UART, max. 6x I2C, max. 8x SPI und Audio Line In/ Out/ Mic/ Headphone oder I2S, zusätzlich RTC, max. 4x PWM, SPDIF, ESAI, SAI, und SSI zur Verfügung.
Für die Ansteuerung von Displays steht eine RGB-, MIPI-DSI-Schnittstelle mit 4 Lanes oder LVDS-Schnittstellen mit 24 Bit zur Verfügung. Touchpanels können extern über I2C angeschlossen werden.
Touchpanels können extern über I2C angeschlossen werden.

Betriebsystem

Das für den PicoCore™MX93 angepasste Betriebssystem ist Linux. Linux Yocto unterstützt alle Schnittstellen, so dass eine einfache Softwareentwicklung ohne große Hardwarekenntnisse gewährleistet werden kann.
Zur Steuerung des Echtzeit-Kernels M33 steht FreeRTOS zur Verfügung.

NXP i.MX 93 Linux Entwicklungsboard

Für einen einfachen Einstieg in die Entwicklung bieten wir ein sofort lauffähiges PicoCore™MX93-Starterkit mit Embedded Board, Baseboard, Display, Kabeln und Zugang zu Dokumentation und Software. Die Software umfasst das Board Support Package und Toolchain für Bare Metal oder FreeRTOS.
Abgerundet wird dies durch unser breites Angebot an Software-Services, Workshops und kostenlosem Support über das Forum, E-Mail und Telefon.
