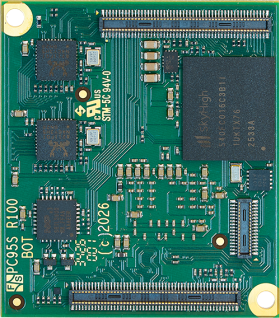

PicoCore™MX943

System On Module mit NXP i.MX 943 CPU
  • NXP i.MX943:
    • Up to 4x Cortex-A55 2.0GHz processors
    • 2x Cortex-M7 and 2x Cortex-M33 processors for real-time tasks
    • Neural Processing Unit (NPU) for AI
    • 2x EtherCAT Sub-Device und Industrial Ethernet
    • TSN-Switch direkt im SoC
    • Secure Boot with
      Post-Quantum-Security (PQC)
  • Dual band 2.4/5 GHz Wi-Fi 6 + Bluetooth
  • Wide range of software support
    • FuSys Core: F&S NBoot with secure boot, update support and display support
    • Yocto production quality BSP
    • Ready to run Debian image*
    • Zephyr BSP* for Cortex-M

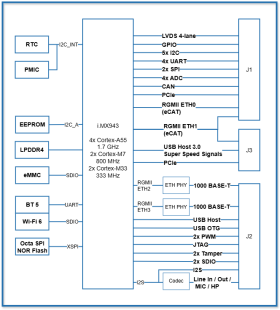

PicoCore™MX943
Status Samples
CPU
Typ NXP i.MX 943
Kern ARM Cortex-A55
Cortex-M7
Cortex-M33
NPU
Anzahl Kerne 4x A55 + 2x M7 + 2x M33 + NPU
Frequenz 1.7GHz
L2-Cache 4x 64kB L2 + 1MB L3
NPU 0.5 TOPS
GPU PXP
Security
Secure Element Edgelock Secure Enclave
Betriebssystem
Linux Yocto
(uboot installed)
Echtzeit QNX, Zephyr
Speicher
RAM max. 8GB LPDDR4
x32
Flash 64kbit EEPROM
Octa SPI NOR up to 256MB
eMMC 128GB
Schnittstellen
SD-Karte 2x SDIO
Ethernet 2x Gbit Phy
2x eCAT or TSN
WLAN IEEE 802.11ax
(2.4/ 5GHz)
BT 5.4
USB Host 1x 3.0
USB Device 1x OTG 2.0
CAN max. 2x CAN-FD
UART max. 8x
I2C max. 4x
SPI max. 2x
Audio Audio Codec
opt. I2S
Digital I/O ✓
ADC 4x
Touch Panel via I2C or USB
PCIe 2x PCIe 3.0
(1 lane)
RTC PCF85263ATL
sonstige Schnittstellen PWM, TAMPER, PQC
Display
LVDS 1x 4 lanes
Allgemein
V_IN +4.5V - 5.5VDC
T_AMB 0°C - +70°C
-25°C - +85°C
-40°C - +85°C
Größe 35x40mm
Verfügbarkeit 2041+

Software

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €


Displays und Displaykits

LCD 7 LVDS 1 front web 7” LVDS Display mit PCAP Touch (langzeitverfügbar)
7” LVDS LCD Display mit PCAP Touch
Bestellnr.: LCD.7.LVDS.1		 89,- €

LCD 10 LVDS 1 front web 10” LVDS Display mit PCAP Touch (langzeitverfügbar)
10” LVDS LCD Display mit PCAP Touch
Bestellnr.: LCD.10.LVDS.1		 130,- €


Touch-Kits

resistive Touch Kit armStoneA9 Resistives Touch Kit 2
Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse.
Bestellnr.: SINTF-ADP-RTI2C		 60,- €


Kabel

B.MKAB47 Kapazitiv-Touch Kabel
6-poliges Kabel mit passendem Stecker zum Anschluss eines I2C Touchs an F&S-Boards.
Bestellnr.: B.MKAB.47		 10,- €

B.MKAB53 LVDS Kabel
LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite.
Bestellnr.: B.MKAB.53		 22,- €

LVDS Kabel für 7"/10" LVDS Display und PicoCoreMX8MP/MX93
LVDS Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1).
Bestellnr.: B.MKAB.62		 12,- €

Backlight Kabel
Backlight Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1).
Bestellnr.: B.MKAB.35		 7,- €


Adapter

ADP NT24V2 OBLIQUE TOP Power Adapter
Ermöglicht es, die armStone™ und PicoCore™ Module mit bis zu 24V zu versorgen.
Bestellnr.: ADP-NT24V3		 40,- €


Steckverbinder

b.mbu.2r280ps.3 PicoCore™ 100-poliger Steckverbinder
Zur Verbindung der PicoCore™ Module mit dem Baseboard (20 Stück).
Bestellnr.: B.MBU.2R100PS.3		 30,- €


Workshops

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage
linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €


Sonstiges

MHS.PC100.1 Board Oblique Heat Spreader PicoCore100
Heat Spreader zur Kühlung von PicoCore Boards.
Bestellnr.: MHS.PC100.1		 10,- €

B.MKUE.5 Heat Sink
Heat Sink zur Kühlung von PicoCore, efus Boards.
Bestellnr.: MHS.PC100.2		 12,- €

MHS PC100 3 Heat Sink
Heat Sink zur Kühlung von PicoCore, efus Boards incl. Lüfter.
Bestellnr.: MHS.PC100.3		 20,- €

MHS PC100 4 Heat Sink
Heat Sink zur Kühlung von PicoCore, efus, NetDCU Boards.
Bestellnr.: MHS.PC100.4		 15,- €

SteelSpacerFamily WA SMSI M2 M2 5 SMD Abstandshalter für PicoCore™
Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück)
Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen.
Bestellnr.: B.MSCHR.22		 70,- €

bant6 Patch Antenne
Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse.
Bestellnr.: B.ANT.6		 3,- €


Varianten

Starterkit

Software

Architektur Typ Release Name Bootloader Kernel OS Help File Software
FSIMX93 Yocto fsimx93-Y2025.08.1 U-Boot 2024.04 Linux 6.6.119 Yocto 5.0.16 Scarthgap
FSIMX93 Zephyr fsimx93-Z2026.03 4.3.0

Yocto

Für i.MX 93 hat F&S Yocto angepasst. Zusätzlich stellt F&S ein BSP für FreeRTOS bereit. Dieses FreeRTOS BSP erleichtert die Nutzung des Cortex-M33.

Yocto hat sich in den letzten Jahren als Standard für Linux-Buildumgebungen etabliert. Unsere Standardkonfiguration, die einen ersten Eindruck von der Funktionalität des Moduls vermitteln soll, umfasst folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, X11R7, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp und vieles mehr.

Das BSP beinhaltet die von F&S angepassten Quelltextpakete von U-Boot, Linux-Kernel und Yocto. Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet auch eine <strong">virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

FreeRTOS

Die CPU  NXP i.MX 93 verfügt neben den zwei Cortex-A55 Kernen auch über einen Cortex-M33 Kern. Der Cortex-M33 Kern ist besonders für Echtzeitaufgaben oder zur Stromeinsparung geeignet.

F&S bietet für die Verwendung des Cortex-M33 ein komplett getestetes BSP für FreeRTOS oder Bare Metal Anwendung an.

Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 40


Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir eine auf VirtualBox basierende virtuelle Festplatten VHD zum Download bereit. Die VHD verwendet Fedora 40 als Linux Distribution.

Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.

Für unsere Kunden ist die Maschine kostenlos.

login screen

VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx93, fsimx8ulp und fsimx8mp (64 bit CPU).
In der VHD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.

qtcreator debugging 400px

Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.

➜ Mehr Informationen zur F&S Development Machine im F&S Support Forum
➜ Quickstart Dokumentation

PicoCoreMX943 - Product Flyer

PicoCoreMX943 - Linux

PicoCoreMX943 - Hardware

  • PicoCoreMX943 Hardware Documentation
  • PicoCoreMX943 3D Step Model
  • PicoCoreMX943 Technical Drawing

PicoCore Carrier Board DSI/LVDS from Rev 1.50

PicoCore - Cooling Solutions

Computer on Module mit NXP i.MX 94

Mit dem PicoCore™MX94 erweitert F&S seine kompakte Computer-on-Module-Familie um eine leistungsstarke Plattform für Industrial Ethernet, Edge AI und Industrial IoT. Basierend auf dem NXP i.MX 94 kombiniert das Modul hohe Rechenleistung, Echtzeitfähigkeit, moderne Sicherheitsfunktionen und zukunftssichere Kommunikation auf einer Fläche von nur 35 × 40 mm. Damit eignet sich das PicoCore™MX94 ideal für Robotik, Motion Control, SPS-Steuerungen, Industrial Gateways, Smart Factory und Industrie-4.0-Anwendungen.

Heterogenes Multicore-Prozessor-Konzept

Der NXP i.MX 94 wurde speziell für industrielle Embedded-Systeme entwickelt. Er verfügt über bis zu vier ARM® Cortex®-A55-Kerne für Linux-Anwendungen sowie zwei Cortex®-M7- und zwei Cortex®-M33-Kerne für Echtzeitverarbeitung. Die integrierte eIQ® Neutron NPU beschleunigt Machine-Learning- und Edge-AI-Anwendungen direkt auf dem Gerät. Gleichzeitig ermöglicht der integrierte TSN-Switch die Umsetzung deterministischer Echtzeitkommunikation in modernen Industrie- und Automatisierungsnetzwerken.

Ausstattung und Schnittstellen

Das System-on-Module PicoCore™MX94 wird über zwei robuste Steckverbinder mit der Trägerplatine verbunden. Neben Prozessor, LPDDR-Speicher und eMMC integriert das Modul zahlreiche Kommunikationsschnittstellen für industrielle Anwendungen. Besonderheiten sind die Unterstützung von EtherCAT, Time-Sensitive Networking (TSN) sowie ein integriertes Wi-Fi-6/Bluetooth®-Modul für kabellose Industrial-IoT-Lösungen. Dadurch eignet sich das Modul gleichermaßen für vernetzte Maschinen, industrielle Steuerungen, Edge-Gateways und intelligente Automatisierungssysteme.



Zukunftssichere Security

Ein Alleinstellungsmerkmal des i.MX94 ist die Unterstützung von Post-Quantum Cryptography (PQC). In Kombination mit der integrierten EdgeLock® Secure Enclave ermöglicht der Prozessor Secure Boot, sichere Firmware-Updates, Geräteauthentifizierung und verschlüsselte Kommunikation. Damit ist das PicoCore™MX94 optimal für langfristig abgesicherte Industrie- und IoT-Produkte geeignet.

Betriebssysteme

Neben Linux (Yocto, Debian) bietet F&S für das PicoCore™MX94 auch Echtzeitunterstützung mit Zephyr. Die Kombination aus Industrial-Ethernet-Funktionen, Echtzeitkernen und moderner Security macht das Modul zu einer leistungsfähigen Plattform für industrielle Kommunikation, Edge Computing und vernetzte Automatisierungslösungen.

PicoCore NXP i.MX 94 Linux Entwicklungsboard

Für einen schnellen Entwicklungsstart steht ein sofort lauffähiges PicoCore™MX94-Starterkit mit Embedded Board, Baseboard, Display, Kabelsatz sowie Zugang zu Dokumentation und Software zur Verfügung. Ergänzt wird dies durch unser breites Angebot an Software-Services, Workshops und technischem Support.
