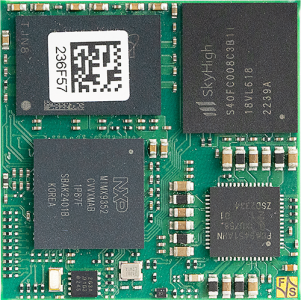

FS 93 OSM-SF-V5I-LIN
OSM Size S mit NXP i.MX 93 CPU
|
|
Für den Start in die Entwicklung empfehlen wir: |
| FS 93 OSM-SF-V5I | ||
| Status | Produktion | |
| CPU | ||
| Typ | NXP i.MX 93 | |
| Kern | ARM Cortex-A55 + Cortex-M33 + NPU | |
| Anzahl der Kerne | 2x A55 + M33 | |
| Frequenz | 1,7GHz + 250MHz | |
| L2-Cache | 2x64kB L2 + 256kB L3 | |
| GPU | PXP | |
| Betriebssystem | ||
| Linux | Yocto (uboot installiert) | |
| Echtzeit | FreeRTOS | |
| Speicher | ||
| Flash | 64 kbit EEPROM | |
| eMMC | 8GB eMMC | |
| RAM | 1GB LPDDR4 x16 | |
| Schnittstellen | ||
| SD-Karte | 1x external | |
| Ethernet | 2x RGMII | |
| USB Host | 1x 2.0 OTG | |
| USB Device | 1x 2.0 OTG | |
| CAN | 2x CAN-FD | |
| UART | 4x | |
| I2C | 4x | |
| SPI | 2x | |
| Audio | I2S | |
| Digital I/O | 6 GPIO_A[1..0]+_C[4..7] |
|
| Touch Panel | Touch via I2C | |
| Kamera analog/digital | MIPI-CSI (2 lanes | |
| RTC | 1x | |
| sonstige Schnittstellen | 2x PWM, BL-PWM, 2x ADC | |
| Display | ||
| LVDS | - | |
| MIPI-DSI | 1x 4 Lanes | |
| Allgemein | ||
| Stromversorgung | 5VDC | |
| Leistungsaufnahme | 3W typ. | |
| Betriebstemperaturbereich | -20°C - +85°C | |
| Größe | 30x30mm (LxB) | |
| Gewicht | ~7g | |
| Minimale Verfügbarkeit | 2035 |
 |
Starterkit FS 93 OSM-SF Linux FS 93 OSM-SF-V1I-LIN, Basisplatine, OSM-Adapter, Kabelkit, 7" LVDS Display mit PCAP Touch, Kühlkörper, Zugangsdaten zu Dokumentation und Software Bestellnr.: OSM93-SKIT-LIN |
360,- € |
Software
 |
Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux |
1,000,- € | ||
|
Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW |
700,- € | ||
|
Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS |
500,- € |
Displays und Displaykit
 |
3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar) 3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch) Bestellnr.: B.LCD.22 |
80,- € | ||
 |
7" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar) 7" TFT (800x1280) MIPI-DSI Display mit PCAP Touch (TFT-7"-MIPI-DSI-PCAP Touch) Bestellnr.: B.LCD.24 |
100,- € | ||
 |
7” LVDS Display mit PCAP Touch (langzeitverfügbar) 7” LVDS LCD Display mit PCAP Touch Bestellnr.: LCD.7.LVDS.1 |
95,- € | ||
 |
10” LVDS Display mit PCAP Touch (langzeitverfügbar) 10” LVDS LCD Display mit PCAP Touch Bestellnr.: LCD.10.LVDS.1 |
130,- € |
Touch-Kits
 |
Resistives Touch Kit 2 Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse. Bestellnr.: SINTF-ADP-RTI2C |
60,- € | ||
 |
PCAP Touch Kit für EDT Zum Anschluss eines EDT PCAP Touch Bestellnr.: ADP-EDTTOUCH2 |
35,- € |
Kabel
 |
Kapazitiv-Touch Kabel 6-poliges Kabel mit passendem Stecker zum Anschluss eines I2C Touchs an F&S-Boards. Bestellnr.: B.MKAB.47 |
10,- € |
Adapter
| MIPI-DSI zu LVDS Adapter Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse. Bestellnr.: ADP-MIPI2LVDS1 |
25,- € | |||
 |
Adapterboard MIPI-DSI (JILI30) zu RGB für EDT Unified Serie Ermöglicht die Umwandlung von MIPI-DSI (JILI30) in RGB Signale. Bestellnr.: ADP-MIPI2RGB1 |
30,- € |
Workshops
 |
Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1 |
Anfrage | ||
Sonstiges
 |
USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1 |
20,- € | ||
 |
Heat Spreader OSM Size-S Heat Spreader zur Kühlung der OSM Size-S Module Bestellnr.: MHS.OSM.1 |
10,- € |
Yocto Release Y2024.09
Für die CPU NXP i.MX93 bietet F&S ein Yocto-basierte Umgebung an. Wir bieten das Linux BSP fsimx93-Y2024.09-pre an, das auf Yocto basiert.
Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.
Das BSP beinhaltet die von F&S angepassten Quelltextpakete:
- U-Boot: 2024.04
- Linux-Kernel: 6.6.48
- Yocto: 5.0.3 Scarthgap
Darüber hinaus ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration.
F&S bietet eine virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 40 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.
FS 93 OSM-SF - Product Flyer
- Product Flyer
- Customer Specific Boards (93 KB, pdf) - 20.09.2017
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
FS 93 OSM-SF - Hardware
- FS 93 OSM-SF Hardware Documentation (1.4 MB, pdf) - 20.09.2024
- OSM Cooling Solution (592 KB, pdf) - 16.04.2024
- OSM Implementation Guide (704 KB, pdf) - 16.08.2024
- OSM Carrier Board Design (9.7 MB, zip) - 26.04.2024
- Hardware Documentation ADP-OSM-BB (1.2 MB, pdf) - 05.07.2024
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
FS 93 OSM-SF - Linux
- OSM93 Linux First Steps (983 KB, pdf) - 09.09.2024
- Application Development with QT (2.1 MB, pdf) - 16.01.2024
- DOTNET on F&S Boards (1.1 MB, pdf) - 19.06.2024
- Visual Studio Code C/C++ Application Development (455 KB, pdf) - 29.05.2024
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Variante
 |
FS 93 OSM-SF-V5I NXP i.MX93 Dual Cortex®-A55 @ 1.7GHz, 1GB RAM, 8GB eMMC, Audio, MIPI-DSI, -20°C - +85°C, 5V Versorgung, Linux Yocto Bestellnr.: OSM93-V5I |
Anfrage | ||
Starterkit
|
Starterkit FS 93 OSM-SF Linux FS 93 OSM-SF-V1I-LIN, Basisplatine, OSM-Adapter, Kabelkit, 7" LVDS Display mit PCAP Touch, Kühlkörper, Zugangsdaten zu Dokumentation und Software Bestellnr.: OSM93-SKIT-LIN |
360,- € |
