Starterkit armStone™A5 Windows

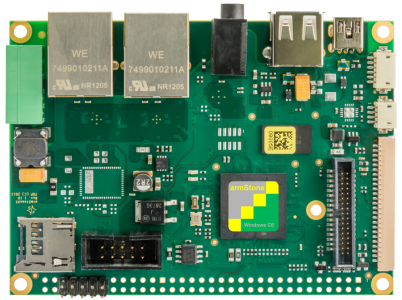

Die armStone™A5 im PicoITX Formfaktor verfügt über Standardbuchsen für 2x Ethernet, über USB Host, USB Device, sowie Audio. Weiterhin ist ein Powerstecker montiert. Die LVDS Displaysignale liegen auf einer 25pol Buchse, die alternative RGB Displayschnittstelle auf einer 34pol ESCDI Schnittstelle. Der resistive Touch (4-Draht) wird über eine eigene 4pol Buchse angeschlossen, der kapazitive Touch (I²C) über eine weitere 6pol Buchse. Die COM1 Schnittstelle liegt auf einer 10pol Stiftwanne. Alle anderen Schnittstellen befinden sich auf J1.

Das armStone™A5 Starterkit besteht aus der aStoneA5-V2-W13 (mit 256MB RAM, 128MB Flash, Audio, 2x Ethernet, 2x CAN, 3x Seriell, USB Host, USB Device, I²C, SPI, micro-SD Card Slot und einem resistiven Touchcontroller.)
Weiterhin sind sowohl die RGB Schnittstelle (34pol ESCDI), wie auch die LVDS Schnittstelle (25pol Buchse) bestückt. Es kann alternativ ein RGB Display oder ein LVDS Display angeschlossen werden (nicht gleichzeitig).

Es sind bereits ein Bootloader und ein WEC 2013 Kernel installiert.
Für Testzwecke ist es auch möglich, ein anderes als das vorinstallierte Betriebssystem zu installieren und damit Software für die armStone™A5 entwickeln.
Alternativ zur Verfügung stehen WCE 6.0 R3 und WEC 7.

Der Lieferumfang des Starterkits enthält zusätzlich einen Kabelsatz, einen Powerstecker und einen USB Stick. Auf einem Beiblatt sind die Zugangsdaten zum Download von Dokumentation und Software vermerkt.

Zur Ergänzung bieten wir einen vierstündigen Workshop an. Ziel des Workshops ist es, den Umgang mit dem armStone™A5 Starterkit zu erlernen und den Workshop mit einem lauffähigen System abzuschließen.
Unter Windows erlernen Sie den Umgang mit Visual Studio .NET.

Lieferumfang

aStoneA5-V2-W13
NXP Vybrid Cortex-A5 + Cortex-M4, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 5V Versorgung, Windows Embedded Compact 2013, MQX
Bestellnr.: aStoneA5-V2-W13

Produkt aSt-ADP-EDT1 nicht vorhanden

7" RGB Display mit resistivem Touch
7" TFT (800x480) EDT ET070080DH6
Bestellnr.: B.LCD.15

Kabelkit

Bestellnr.: SINTF-CABKIT

Power Adapter
Ermöglicht es, die armStone™ und PicoCore™ Module mit bis zu 24V zu versorgen.
Bestellnr.: ADP-NT24V3

Zubehör

	Software .NET Treiber Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++. Bestellnr.: WCE-DOTNET	500,- €
	UpDate Software Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card. Bestellnr.: WCE-UPDATE	500,- €
	Boot Screen Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an. Bestellnr.: WCE-BOOTSCREEN	500,- €
	Custom Kernel Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden. Bestellnr.: WCE-CUSTIMAGE	500,- €
	Failsafe Flash Filesystem (F3S) Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen. Bestellnr.: WCE-F3S	1,000,- €
	USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1	20,- €
	I2C Erweiterung Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen. Bestellnr.: NDCU-ADP/I2C	80,- €
	Displaykit RGB 2 7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel Bestellnr.: aSt-RGBKIT	170,- €
	armStone Erweiterung Leitet die Schnittstellen des 66pin Steckverbinders auf Standardstecker. Bestellnr.: aStone-ADP-UNI1	130,- €
	Resistives Touch Kit Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse. Bestellnr.: SINTF-ADP-RESTOUCH	35,- €
	JTAG Debug Adapter Ermöglicht die Programmierung des Cortex-M4. Bestellnr.: ADP-CMSIS	69,- €
	armStone™/efus™/PicoCore™ DVI Adapter Zum Anschluss der armStone™, efus™ oder PicoCore™ an einen DVI/HDMI Monitor. Bestellnr.: aStone-ADP-DVI	50,- €
	7" RGB Display mit resistivem Touch 7" TFT (800x480) EDT ET070080DH6 Bestellnr.: B.LCD.15	120,- €
	Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1	Anfrage
	7" RGB Display mit PCAP Touch 7" TFT (800x480) Display Endrich MI0700AJT-54CP mit kapazitivem Touch Bestellnr.: B.LCD.18	150,- €
	50poliges Filmkabel Kabel für 7" RGB Endrich Display (B.LCD.18) FFC Kabel, A50pol., pitch=0,5mm, l=200mm Bestellnr.: B.MKAB.41	10,- €
	Displaykit 7" RGB - PCAP Touch 7" Display mit RGB Schnittstelle und kapazitivem Touchpanel, Anschlusskabel (50pol Filmkabel) und Displayadapter. Bestellnr.: KIT-TFT-7RGB	210,- €
	Display Anpassung (RGB oder LVDS Display unter Windows) Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board. Bestellnr.: EW-SW-RGB-LVDS-Windows	500,- €

	Starterkit armStone™A5 Windows armStoneA5-V2-W13, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Power Adapter, Zugangsdaten zu Dokumentation und Software Bestellnr.: aStoneA5-SKIT-W13	179,- €
	Starterkit armStone™A5 Linux armStoneA5-V2-LIN, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Power Adapter, Zugangsdaten zu Dokumentation und Software Bestellnr.: aStoneA5-SKIT-LIN	179,- €

Software

	Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux	1,000,- €
	Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW	700,- €
	Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS	500,- €
	Display Anpassung (RGB oder LVDS Display unter Windows) Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board. Bestellnr.: EW-SW-RGB-LVDS-Windows	500,- €

Displays und Displaykit

	7" RGB Display mit PCAP Touch 7" TFT (800x480) Display Endrich MI0700AJT-54CP mit kapazitivem Touch Bestellnr.: B.LCD.18	150,- €
	Displaykit 7" RGB - PCAP Touch 7" Display mit RGB Schnittstelle und kapazitivem Touchpanel, Anschlusskabel (50pol Filmkabel) und Displayadapter. Bestellnr.: KIT-TFT-7RGB	210,- €
	7” LVDS Display mit PCAP Touch (langzeitverfügbar) 7” LVDS LCD Display mit PCAP Touch Bestellnr.: LCD.7.LVDS.1	95,- €
	10” LVDS Display mit PCAP Touch (langzeitverfügbar) 10” LVDS LCD Display mit PCAP Touch Bestellnr.: LCD.10.LVDS.1	130,- €

Touch-Kits

	Resistives Touch Kit Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse. Bestellnr.: SINTF-ADP-RESTOUCH	35,- €
	Resistives Touch Kit 2 Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse. Bestellnr.: SINTF-ADP-RTI2C	60,- €
	PCAP Touch Kit für EDT Zum Anschluss eines EDT PCAP Touch Bestellnr.: ADP-EDTTOUCH2	35,- €

Kabel

	40poliges Filmkabel Filmkabel, A40pol., 0,5mm, l=200mm für Displays Zum Anschluss des 7" EDT Displays (B.LCD.15) Bestellnr.: B.MKAB.23	10,- €
	50poliges Filmkabel Kabel für 7" RGB Endrich Display (B.LCD.18) FFC Kabel, A50pol., pitch=0,5mm, l=200mm Bestellnr.: B.MKAB.41	10,- €
	LVDS/MIPI Adapter Kabel LVDS/MIPI Kabel zum Anschluss an LCD.7.LVDS.1, LCD.10.LVDS.1 und ADP-MIPI2LVDS1 Bestellnr.: B.MKAB.44	12,- €
	Kapazitiv-Touch Kabel 6-poliges Kabel mit passendem Stecker zum Anschluss eines I2C Touchs an F&S-Boards. Bestellnr.: B.MKAB.47	10,- €
	LVDS Kabel LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite. Bestellnr.: B.MKAB.53	22,- €
	Backlight Kabel Backlight Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1). Bestellnr.: B.MKAB.35	7,- €

Adapter

	I2C Erweiterung Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen. Bestellnr.: NDCU-ADP/I2C	80,- €
	armStone Erweiterung Leitet die Schnittstellen des 66pin Steckverbinders auf Standardstecker. Bestellnr.: aStone-ADP-UNI1	130,- €
	JTAG Debug Adapter Ermöglicht die Programmierung des Cortex-M4. Bestellnr.: ADP-CMSIS	69,- €
	Adapter für Endrich iSi50 Displays Adapter zum Anschluss eines Endrich iSi50 Displays an F&S Boards Bestellnr.: aSt-ADP-MIT1	50,- €
	Power Adapter Ermöglicht es, die armStone™ und PicoCore™ Module mit bis zu 24V zu versorgen. Bestellnr.: ADP-NT24V3	40,- €

Workshops

Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1

Anfrage

Sonstiges

USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1

20,- €

Varianten

	aStoneA5-V1-LIN NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, Ethernet, CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 5V Versorgung, Linux Buildroot Bestellnr.: aStoneA5-V1-LIN	Anfrage
	aStoneA5-V1-W13 NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, Ethernet, CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 5V Versorgung, Windows Embedded Compact 2013 Bestellnr.: aStoneA5-V1-W13	Anfrage
	aStoneA5-V1-WEC7 NXP Vybrid Cortex-A5, 256MB RAM, 128MB Flash, Ethernet, CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 5V Versorgung, Windows Embedded Compact 7 Bestellnr.: aStoneA5-V1-WEC7	Anfrage
	aStoneA5-V2-LIN NXP Vybrid Cortex-A5 + Cortex-M4, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 5V Versorgung, Linux Buildroot, MQX Bestellnr.: aStoneA5-V2-LIN	Anfrage
	aStoneA5-V2-W13 NXP Vybrid Cortex-A5 + Cortex-M4, 256MB RAM, 128MB Flash, 2x Ethernet, 2x CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 5V Versorgung, Windows Embedded Compact 2013, MQX Bestellnr.: aStoneA5-V2-W13	Anfrage

Starterkits

	Starterkit armStone™A5 Windows armStoneA5-V2-W13, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Power Adapter, Zugangsdaten zu Dokumentation und Software Bestellnr.: aStoneA5-SKIT-W13	179,- €
	Starterkit armStone™A5 Linux armStoneA5-V2-LIN, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Power Adapter, Zugangsdaten zu Dokumentation und Software Bestellnr.: aStoneA5-SKIT-LIN	179,- €

Buildroot

Das Linux BSP (fsvybrid V2.2) beinhaltet den von F&S angepassten Linux Kernel Source Code (v3.0.15), den angepassten U-Boot Source Code (2014.07) und ein angepasstes Buildroot (2016.05), sowie unsere Cross-Toolchain.

Zudem sind unsere standard Binaries des Linux Kernel Images, U-Boot und ein UBIFS Root Filesystem beigefügt. Um einen ersten Eindruck zu gewinnen, sind in dem auf Buildroot basierenden Root Filesystem unter anderem folgende Features installiert:

Busybox 1.20.x, gdb 6.8, alsa-utils, gstreamer, madplay, directFB, fbv, X.Org rel-7.5, Matchbox, feh, X11vnc, openssl, openssh, freetype, glib2, tslib, libv4l, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp.

Das BSP enthält auch die First-Steps Dokumentation, sowie Beispielapplikationen.

➜ Mehr Informationen über das neue Release V2.2

Windows Embedded Lifetime

Feature	Available until	End of Mainstream Support	End of Extended Support
Windows Embedded Compact 2013	31.05.2028	10.09.2018	10.10.2023
Windows Embedded Compact 7	28.02.2026	12.04.2016	13.04.2021
Windows CE 6.0	28.02.2022	09.04.2013	10.04.2018

Windows Embedded Compact 2013

Als erste Firma überhaupt, können wir Ihnen WEC 2013 für Vybrid Prozessoren anbieten. Das hochflexible harte Echtzeitbetriebsystem bietet Kernel, Schnittstellentreiber, Bootloader und nutzt alle Features einer modernen ARM CPU wie ARMv7 THUMB2 Befehlssatz oder NEON Coprozessor.
Fertige Images und das BSP finden Sie in unserem Downloadbereich.
Die Entwicklung erfolgt mit den aktuellen Microsoft Tools wie Visual Studio 2015 (C, C++, C# oder VB.NET) und Expression Blend 5.
Schnittstellen wie z.B. I²C, CAN oder SPI können auf die gleiche Weise wie eine RS232 Schnittstelle verwendet werden.
Mithilfe von XAML for Windows Embedded trennen Sie Visualisierung und Programm auf einfache Weise.

Auch unter Compact 2013 steht Ihnen unser FailSafe Flash File System F3S zur Verfügung.

Windows Embedded Features for Vybrid

General

Feature	Description	Vybrid	WEC 2013
.NET Support	Library to easily access DIO, CAN, I²C and SPI from .NET Compact Framework	✔	✔
AnalogIn	Stream driver to easily access the analog inputs	✔	✔
Audio Codec	Support for Microphone, LineIn and LineOut. Implements Mixer interface and special F&S mixer control panel applet to easily change settings.	✔	✔
BusEnum2	Support for asynchronous loading of drivers. Use events to start loading of drivers.	✔	✔
Broadcast	Stream driver Boards can be easily identified and configured over LAN connection	✔	✔
CAN	Stream driver to easily access CAN interface. Special tool suit to generate traffic or check communication.	✔	✔
Digital I/O	Stream driver to configure pins as input, output or interrupt. Possibility to adjust drive strength or enable/disable internal pull-up or pull-down. Settings can be stored pin registry.	✔	✔
Display	Display driver can be configured by registry settings without modifying operating system.	✔	✔
Display	Multi-Monitor Support Adjustable by registry		✔
Display	2D software acceleration using NEON co-processor Multiple overlays with alpha blending	✔	✔
Display	2D hardware acceleration 3D OpenGL ES 1.1 and 2.0 hardware acceleration Multiple overlays with alpha blending Multiple monitor support (incl. 2D acceleration and Video support)
Firmware Update	Software to update Bootloader and/or operating system from running operating system.	✔	✔
Software Update	Program to update application and registry settings from USB stick, SD card or other source. Includes automatic detection. Can incorporate with Firmware Update	✔	✔
I²C	Stream driver Support for hardware I²C controller (NI2C) Support for using GPIOs as I²C (I²C)	✔	✔
Keyboard	Support for German 0407, Spanish 040A, French 040C, Italy 0410 and English 0409 Matrix keyboard support: Use IO pins for keyboard	✔	✔
SPI	Stream driver Support for hardware SPI controller	✔	✔
Touch	Resistive touch driver with virtual key support - Capacitive touch driver for ATMEL EDT and others Extended USB mouse driver to accept absolute coordinates	✔	✔
USB Host	EHCI and OHCI driver	✔	✔
USB Device		✔	✔
KBDHID	Extended MS kbdhid - Support for all keys on the keyboard	✔	✔
MOUTOUCHHID	Support for absolute coordinates	✔	✔
Power Management	Support for screen saver and touch activation	✔	✔
PWM	Stream driver	✔	✔
Video Streaming	Filter framework for streaming video over HTTP	✔	✔
VoIP	Voice over IP sample solution	✔
QT 4.8x	Support for QT 4.8. framework.	✔

File System

Feature	Description	Vybrid	WEC 2013
F&S BinFS	Bug fixed BinFS file system for XIP images	✔	✔
F3S	F&S Secure Flash File System Optimized throughput on all file operations Wear-Leveling strategies to reduce flash abrasion (including Garbage Collector) Transaction-based concept already cooperates with a lot of applications	✔	✔
Filesystem Filter Driver	Used to limit access to file system. Possible restrictions: Move, Delete, Rename	✔	✔
Filesystem Redirect Driver	Redirects file system access from one directory to another.	✔	✔
FAT/TFAT	Microsoft Windows Embedded FAT/TFAT solution.	✔	✔
NAND Driver	16 bit hardware ECC	✔	✔

Services

Feature	Description	Vybrid	WEC 2013
Telnet Server	Enabled by default. Easy access to command shell.	✔	✔
FTP Server		✔	✔
HTTPD Server	Use device as web server. Create ISAPI extensions in C/C++. HTTPD DirectShow stream filter (i.e. camera)	✔	✔
OpenSSH	Offers SSH server functionality for Windows Embedded. Based on OpenSSH SFTP SCP SMTP	✔	✔
SSH SCP/SFTP server	SSH Library (also used from SMTP).	✔	✔
SMTP	SMTP library to send EMail	✔	✔

Tools

Feature	Description	Vybrid	WEC 2013
Bootscreen	Showing custom image during boot.	✔	✔
Control Panel	Standard Windows Embedded Control Panel with additional tools.	✔	✔
CE Remote Display	Driver and application to access desktop of device remotely.	✔	✔
ndcucfg	Command line configuration tool. Can be used locally, over Telnet connection and over serial connection. Registry editing Reading/writing of boot loaders and splash screen User administration Certificate administration .... Usage: * Can be used in own applications as DLL. * As a command line tool from telnet or serial debug console	✔	✔
Update tool	Update of boot loader Update on WinCE image Registry changes Update of user application Runs from SD/USB/LAN	✔	✔
F&S 2D control utility	Control panel applet Change 2D acceleration on the fly	✔	✔
F&S Board Config	Control panel applet Check hardware revision, version of boot loader, version of WinCE image and much more. Change system startup and registry.	✔	✔
F&S Audio Mixer	Control panel applet Change audio features like volume, bass, treble, input ...	✔	✔
F&S SSH/SMTP control utility	Control panel applet Start stop SSHD service Send test EMail by SMTP	✔	✔
F&S USB Loader	Uses USB device connection to update Bootloader, operating system, boot screen, configuration information, partition information. Can be used to update software or to automate production.	✔	✔
F&S Mfg Tool	Modified NXP Tool for board bring up and software installation	✔	✔
