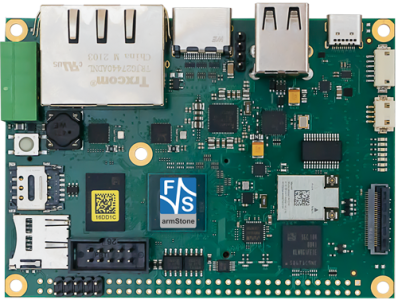

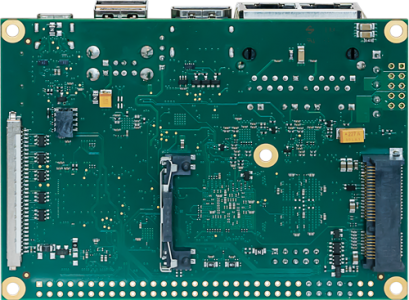

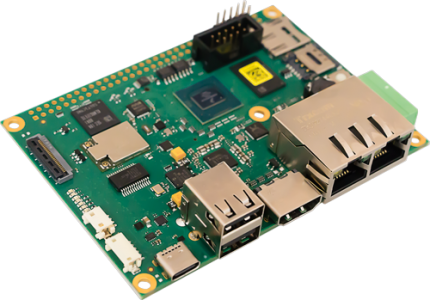

armStone™MX8MP
Single Board Computer im PicoITX Formfaktor mit NXP i.MX 8M Plus Prozessor
|
|
Für den Start in die Entwicklung empfehlen wir: |
| armStone™MX8MP | ||
| Status | Muster | |
| CPU | ||
| Typ | NXP i.MX 8M Plus | |
| Kern | ARM Cortex-A53 + Cortex-M7 | |
| Anzahl der Kerne | 2, 4 + M7 | |
| Frequenz | max. 1,8GHz + 800 MHz | |
| GPU | 3D/2D, ES 3.1/3.0, CL™ 1.2 VG™ 1.1 | |
| VPU | 1080p60, h.265/4, VP9, VP8, Video Encode: 1080p60, h.265/4 NPU: Machine Learning |
|
| Betriebssystem | ||
| Linux | 5.4.70 (YOCTO 3.0) | |
| Echtzeit | FreeRTOS | |
| Speicher | ||
| eMMC | max. 32GB eMMC | |
| RAM | max. 8GB LPDDR4 | |
| Schnittstellen | ||
| SD-Karte | 2x | |
| Ethernet | 2x 1000 Mbit | |
| WLAN | 802.11 ac/a/b/g/n (2.4/ 5GHz) | |
| BT | 5.0 LE | |
| USB Host | 4x | |
| USB Device | 1 (USB3.0) | |
| CAN | 2x | |
| UART | 3x | |
| I2C | 4x | |
| SPI | 2x | |
| Audio | IN/ OUT/ MIC/ Headphone/ I2S | |
| Digital I/O | max. 32 | |
| Touch Panel | via I2C | |
| Kamera analog/digital | 0/MIPI-CSI | |
| PCIe | 1x mit SIM Card Slot | |
| RTC | 1 | |
| sonstige Schnittstellen | 4x PWM, SPDIF, ESAI, SAI, SSI | |
| Display | ||
| LVDS | FullHD, 24 Bit | |
| CRT/DVI | 0/ DVI 1080p | |
| MIPI-DSI | 4x lanes | |
| Allgemein | ||
| Stromversorgung | 5V DC/±5% | |
| Leistungsaufnahme | 4W typ. | |
| Betriebstemperaturbereich | 0°C - +70°C (-25°C - +70°C I-Temp. Version) | |
| Größe | 100x72x15mm (LxBxH) |
|
| Gewicht | ~60g | |
| Minimale Verfügbarkeit | 2035 |
| aStoneMX8MP-V2-LIN | aStoneMX8MP-V4I-LIN | |
| Status | Muster | Muster |
| CPU | - | - |
| Typ | NXP i.MX 8M Plus | NXP i.MX 8M Plus |
| Kern | ARM Cortex-A53 + Cortex-M7 | ARM Cortex-A53 + Cortex-M7 |
| Anzahl der Kerne | 4 + M7 | 4 + M7 |
| Frequenz | 1,8GHz + 800MHz | 1,6GHz + 800MHz |
| GPU | 3D/2D, ES 3.1/3.0, CL™ 1.2 VG™ 1.1 | 3D/2D, ES 3.1/3.0, CL™ 1.2 VG™ 1.1 |
| VPU | - | 1080p60, h.265/4, VP9, VP8, Video Encode: 1080p60, h.265/4 NPU: Machine Learning |
| Betriebssystem | - | - |
| Linux | 5.4.70 (YOCTO 3.0) | 5.4.70 (YOCTO 3.0) |
| Echtzeit | FreeRTOS | FreeRTOS |
| Speicher | - | - |
| eMMC | 4GB eMMC | 8GB eMMC |
| RAM | 1GB LPDDR4 | 2GB LPDDR4 |
| Schnittstellen | - | - |
| SD-Karte | 1 | 1 |
| Ethernet | 2x 1000 Mbit | 2x 1000 Mbit |
| WLAN | - | 802.11 ac/a/b/g/n (2.4/ 5GHz) |
| BT | - | 5.0 LE |
| USB Host | 4x | 4x |
| USB Device | 1 (USB3.0) | 1 (USB3.0) |
| CAN | 2x | 2x |
| UART | 3x | 3x |
| I2C | 4x | 4x |
| SPI | 2x | 2x |
| Audio | IN/ OUT/ MIC/ Headphone | IN/ OUT/ MIC/ Headphone |
| Digital I/O | max. 32 | max. 32 |
| Touch Panel | via I2C | via I2C |
| Kamera analog/digital | 0/MIPI-CSI | 0/MIPI-CSI |
| PCIe | 1x mit SIM Card Slot | 1x mit SIM Card Slot |
| RTC | 1 | 1 |
| sonstige Schnittstellen | 4x PWM, SPDIF, ESAI, SAI, SSI | 4x PWM, SPDIF, ESAI, SAI, SSI |
| Display | - | - |
| LVDS | Single Channel, 24 Bit | FullHD, 24 Bit |
| CRT/DVI | - | 0/ DVI 1080p |
| MIPI-DSI | 4x lanes | - |
| Allgemein | - | - |
| Stromversorgung | 5V DC/±5% | 5V DC/±5% |
| Leistungsaufnahme | 4W typ. | 4W typ. |
| Betriebstemperaturbereich | 0°C - +70°C | -25°C-+70°C |
| Größe | 100x72x15mm (LxBxH) |
100x72x15mm (LxBxH) |
| Gewicht | ~60g | ~60g |
| Minimale Verfügbarkeit | 2035 | 2035 |
| aStoneMX8MP-V2-LIN | aStoneMX8MP-V4I-LIN |
 |
Starterkit armStone™MX8MP Linux armStone™MX8MP-V4I-LIN, Kabelkit, Antenne, Zugangsdaten zu Dokumentation und Software Bestellnr.: aStoneMX8MP-SKIT-LIN |
360,- € |
Software
 |
Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW |
700,- € | ||
|
Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux |
1,000,- € |
Display
 |
7" LVDS Display mit PCAP Touch 7" TFT (800x480) LVDS Display mit PCAP Touch (J070WVTC0211) Bestellnr.: B.LCD.19 |
200,- € | ||
 |
3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar) 3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch) Bestellnr.: B.LCD.22 |
80,- € |
Kabel
 |
LVDS Kabel für 7" LVDS Display LVDS Kabel für 7" LVDS Display (B.LCD.19) Bestellnr.: B.MKAB.51 |
50,- € | ||
 |
LVDS Kabel LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite. Bestellnr.: B.MKAB.53 |
22,- € |
Adapter
 |
MIPI Kamera Kit Adaptermodul mit Kamera Bestellnr.: ADP-MIPICAM1 |
100,- € | ||
 |
Power Adapter Ermöglicht es, die armStone™ und PicoCore™ Module mit bis zu 24V zu versorgen. Bestellnr.: ADP-NT24V2 |
40,- € | ||
 |
mPCIe Modul mit WLAN/BT mPCIe-Full-Mini Type F1 oder mPCIe-Half-Mini Type H1 Modul mit WLAN 2.4/ 5 GHz und BT5.0 LE Bestellnr.: ADP-mPCIe-WLAN |
40,- € |
Workshop
 |
Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1 |
Anfrage | ||
Sonstiges
 |
USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1 |
20,- € | ||
 |
Kühlkörper Rippenkühlkörper zum Aufkleben zur Kühlung der CPU Bestellnr.: B.MKUE.3 |
10,- € | ||
 |
Patch Antenne Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse. Bestellnr.: B.ANT.6 |
3,- € |
Buildroot und Yocto
Das Linux-BSP "fsimx8m-B2020.01-pre" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt oder Wayland / Weston, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.
Alternativ zu Buildroot wird es auch eine Yocto-basierte Umgebung geben. Wir bieten das Linux BSP fsimx8m-Y2020.xx an, das auf Yocto basiert.
Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.
Beide BSPs beinhaltet die von F&S angepassten Quelltextpakete von U-Boot (2018.03), Linux-Kernel (basierend auf 4.14.78) und Buildroot (2019.05.01) oder Yocto (2.2). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.
F&S wird eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 27 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.
➜ Mehr Informationen über das neue Buildroot Release B2020.01-pre
