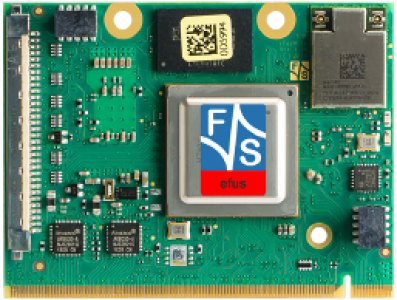

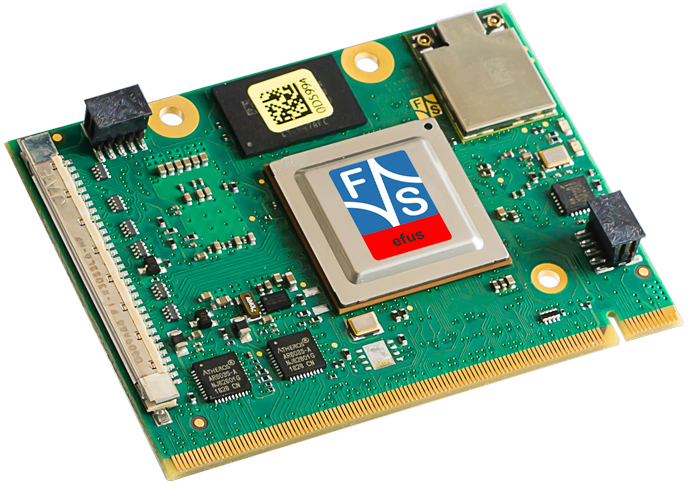

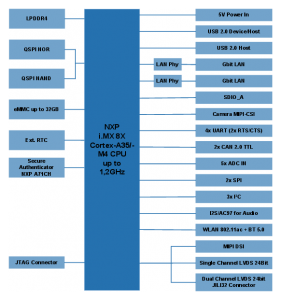

efus™MX8X
Computer On Module mit NXP i.MX 8X CPU
|
Unser geschätzter Distributor Batenburg Applied Technologies BV berichtet über den i.MX 8X Prozessor von NXP und den Einsatz auf der efusMX8X. Lesen Sie den Artikel hier.
Manhattan Skyline Ltd., ein weiterer geschätzter Distributor von F&S, berichtet ebenfalls über die efus™MX8X. Lesen Sie den Artikel hier.
efus™MX8X | ||
Status | Muster | |
CPU | ||
Typ | NXP i.MX 8DualX/ QuadXPlus | |
Kern | ARM Cortex-A35 + -M4 | |
Anzahl der Kerne | 2x, 4x A35 +M4F | |
Frequenz | 1.2GHz | |
L2-Cache | 512KB (ECC) | |
GPU | 2D, 3D (GC7000 Lite, 4 shader) | |
VPU | 4Kp30 | |
Betriebssystem | ||
Linux | Buildroot/ Yocto (uboot installiert) |
|
Echtzeit | FreeRTOS | |
Speicher | ||
Flash | max. 512MB QSPI NAND 1MB QSPI NOR max. 64GB eMMC |
|
RAM | LPDDR4 32 bit | |
Schnittstellen | ||
SD-Karte | extern | |
Ethernet | 2x 100/1000Mb (IEEE 1588, AVB) | |
WLAN | 802.11ac/a/b/g/n | |
BT | 5.0 LE mit Antennenbuchse | |
USB Host | 1x USB 2.0 OTG | |
USB Device | 1x USB 3.0 OTG | |
CAN | 2x CAN-FD | |
UART | 4x | |
I2C | 4x | |
SPI | 2x | |
Audio | I2S | |
Touch Panel | analog resistive und PCAP Touch ext. via I2C | |
Kamera analog/digital | 0/ MIPI-CSI2/ Parallel 8bit | |
PCIe | 1x PCIe 3.0 (1 lane) | |
RTC | on board/ extern IC | |
Display | ||
LVDS | 2x 24bit (max.1080p) |
|
MIPI-DSI | 2x 4 lanes (max. 2x1080p) |
|
Allgemein | ||
Stromversorgung | +5VDC/ ±5% | |
Leistungsaufnahme | 3W typ. | |
Betriebstemperaturbereich | 0°C - +70°C -25°C - +85°C -40°C - +85°C |
|
Größe | 47x62.1x11mm (LxBxH) |
|
Gewicht | ~15g | |
Minimale Verfügbarkeit | 2035 |
efus™MX8X-V1-LIN | efus™MX8X-V4-LIN | |
Status | Muster | Muster |
CPU | - | - |
Typ | NXP i.MX 8DualX | NXP i.MX 8QuadXPlus |
Kern | ARM Cortex-A35 + -M4 | ARM Cortex-A35 + -M4 |
Anzahl der Kerne | 2x A35 + M4F | 4x A35 + M4F |
Frequenz | 1.2 GHz | 1.2 GHz |
L2-Cache | 512KB (ECC) | 512KB (ECC) |
GPU | 2D, 3D (GC7000 Lite, 4 shader) | 2D, 3D (GC7000 Lite, 4 shader) |
VPU | 4Kp30 | 4Kp30 |
Betriebssystem | - | - |
Linux | Buildroot/ Yocto (uboot installiert) |
Buildroot/ Yocto (uboot installiert) |
Echtzeit | FreeRTOS | FreeRTOS |
Speicher | - | - |
Flash | 4GB eMMC | 4GB eMMC |
RAM | 1GB LPDDR4 | 1GB LPDDR4 |
Schnittstellen | - | - |
SD-Karte | extern | extern |
Ethernet | 1x 100/1000Mb (IEEE 1588, AVB) | 2x 100/1000Mb (IEEE 1588, AVB) |
WLAN | - | 802.11ac/a/b/g/n |
BT | - | 5.0 LE mit Antennenbuchse |
USB Host | 1x USB 2.0 OTG | 1x USB 2.0 OTG |
USB Device | 1x USB 3.0 OTG | 1x USB 3.0 OTG |
CAN | 2x CAN-FD | 2x CAN-FD |
UART | 4x | 4x |
I2C | 4x | 4x |
SPI | 2x | 2x |
Audio | I2S | I2S |
Touch Panel | analog resistive und PCAP Touch ext. via I2C | analog resistive und PCAP Touch ext. via I2C |
Kamera analog/digital | 0/ MIPI-CSI2/ Parallel 8bit | 0/ MIPI-CSI2/ Parallel 8bit |
PCIe | 1x PCIe 3.0 (1 lane) | 1x PCIe 3.0 (1 lane) |
RTC | extern RTC | extern RTC |
Display | - | - |
LVDS | 2x 24bit/1080p über MXM2 | 2x 24bit (max.1080p) |
MIPI-DSI | 2x 4 lanes (max. 2x1080p) |
2x 4 lanes (max. 2x1080p) |
Allgemein | - | - |
Stromversorgung | +5VDC/ ±5% | +5VDC/ ±5% |
Leistungsaufnahme | 3W typ. | 3W typ. |
Betriebstemperaturbereich | -25°C - +85°C | -25°C - +85°C |
Größe | 47x62.1x11mm (LxBxH) |
47x62.1x11mm (LxBxH) |
Gewicht | ~15g | ~15g |
Minimale Verfügbarkeit | 2035 | 2035 |
efus™MX8X-V1-LIN | efus™MX8X-V4-LIN |
Software
Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW |
700,- € | |||
Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux |
1,000,- € |
Display
Touch-Kit
Resistives Touch Kit 2 Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse. Bestellnr.: SINTF-ADP-RTI2C |
60,- € |
Kabel
LVDS Kabel LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite. Bestellnr.: B.MKAB.53 |
22,- € |
Adapter
I2C Erweiterung Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen. Bestellnr.: NDCU-ADP/I2C |
80,- € | |||
MIPI Kamera Kit Adaptermodul mit Kamera Bestellnr.: ADP-MIPICAM1 |
100,- € | |||
mPCIe Modul mit WLAN/BT mPCIe-Full-Mini Type F1 oder mPCIe-Half-Mini Type H1 Modul mit WLAN 2.4/ 5 GHz und BT5.0 LE Bestellnr.: ADP-mPCIe-WLAN |
40,- € |
Steckverbinder
MXM-2 Steckverbinder Geeignet, um die efus™- oder QBliss-Module über Goldfingerkontakte anzuschließen. Bestellnr.: B.MST.2R230PL.1 |
43,- € |
Workshop
Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1 |
Anfrage |
Sonstiges
efus™ Latch Geeignet, um die efus™-Module auf Ihrem Basisboard zu befestigen. Bestellnr.: B.MST.VR.5 |
36,- € | |||
USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1 |
20,- € | |||
Patch Antenne Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse. Bestellnr.: B.ANT.6 |
3,- € |
Buildroot und Yocto
Das Linux-BSP "fsimx8x-B2020.xx" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt oder Wayland / Weston, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.
Alternativ zu Buildroot wird es auch eine Yocto-basierte Umgebung geben. Wir bieten das Linux BSP fsimx8x-Y2020.xx an, das auf Yocto basiert.
Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.
Beide BSPs werden die von F&S angepassten Quelltextpakete von U-Boot, Linux-Kernel und Buildroot oder Yocto beinhalten. Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.
F&S wird eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 27 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.
