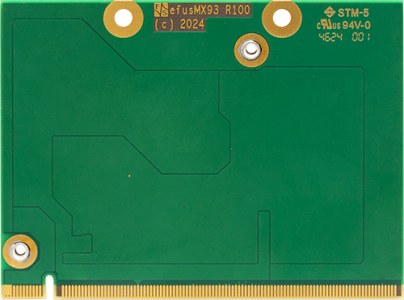

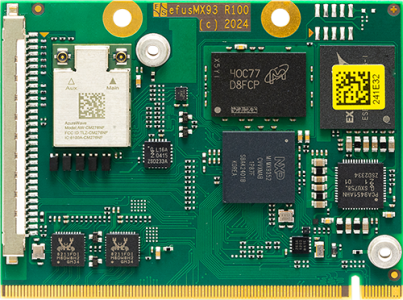

efus™MX93

System On Module mit NXP i.MX 93 SoC

Für den Start in die Entwicklung empfehlen wir:

	efus™MX93
Status	Q1/2025
CPU
Typ	NXP i.MX 93
Kern	ARM Cortex-A55 Cortex-M33 NPU
Anzahl der Kerne	2x A55 + M33
Frequenz	1.7GHz + 250MHz
L2-Cache	2x64kB L2 + 256kB L3
GPU	PXP
VPU	1080p60, h.265/4, VP9, VP8, Video Encode: 1080p60, h.265/4
Multimedia	NPU \| Machine Learning
Betriebssystem
Linux	Yocto (uboot installed)
Windows	11 IoT Enterprise (UEFI installed)
Echtzeit	FreeRTOS
Speicher
Flash	EEPROM
eMMC	max. 64GB
RAM	max. 2GB LPDDR4
Schnittstellen
SD-Karte	max. 2x SDIO
Ethernet	2x 100/1000Mb
WLAN	WIFI6
BT	5.2
USB Host	1x USB 2.0 OTG
USB Device	1x USB 2.0 OTG
CAN	2x CAN-FD
UART	8x
I2C	6x
SPI	8x
Audio	I2S
ADC	4x
Touch Panel	via I2C
Kamera analog/digital	MIPI-CSI2 (2 lanes)
RTC	PCF85263ATL
Display
RGB	18 Bit
LVDS	1x 24 Bit
Allgemein
Stromversorgung	+5VDC/ ±5%
Leistungsaufnahme	3W typ.
Betriebstemperaturbereich	0°C - +70°C -25°C - +70°C -40°C - +70°C
Größe	47x62.1x11mm
Gewicht	~15g
Minimale Verfügbarkeit	2038

	efus™MX93-V1-LIN	efus™MX93-V4I-LIN
Status	Q1/2025	Q1/2025
CPU	-	-
Typ	NXP i.MX 93	NXP i.MX 93
Kern	ARM Cortex-A55 Cortex-M33 NPU	ARM Cortex-A55 Cortex-M33 NPU
Anzahl der Kerne	2x A55 + M33	2x A55 + M33
Frequenz	1.7GHz + 250MHz	1.7GHz + 250MHz
L2-Cache	2x64kB L2 + 256kB L3	2x64kB L2 + 256kB L3
GPU	PXP	PXP
VPU	-	-
Multimedia	NPU \| Machine Learning	NPU \| Machine Learning
Betriebssystem	-	-
Linux	Yocto (uboot installed)	Yocto (uboot installed)
Echtzeit	FreeRTOS	FreeRTOS
Speicher	-	-
Flash	EEPROM	EEPROM
eMMC	8GB	64GB
RAM	1GB LPDDR4	2GB LPDDR4
Schnittstellen	-	-
SD-Karte	2x SDIO	1x SDIO
Ethernet	2x 100/1000Mb	2x 100/1000Mb
WLAN	-	WIFI6
BT	-	5.2
USB Host	1x USB 2.0	1x USB 2.0
USB Device	1x USB 2.0 OTG	1x USB 2.0 OTG
CAN	1x CAN-FD	1x CAN-FD
UART	7x	7x
I2C	6x	6x
SPI	2x	2x
Audio	I2S	I2S
ADC	4x	4x
Touch Panel	via I2C	via I2C
Kamera analog/digital	MIPI-CSI2 (2 lanes)	MIPI-CSI2 (2 lanes)
RTC	PCF85263ATL	PCF85263ATL
Display	-	-
RGB	18 Bit	18 Bit
LVDS	1x 24 Bit	1x 24 Bit
Allgemein	-	-
Stromversorgung	+5VDC/ ±5%	+5VDC/ ±5%
Leistungsaufnahme	3W typ.	3W typ.
Betriebstemperaturbereich	0°C - +70°C	-25°C - +85°C
Größe	47x62.1x11mm	47x62.1x11mm
Gewicht	~15g	~15g
Minimale Verfügbarkeit	2038	2038
	efus™MX93-V1-LIN	efus™MX93-V4I-LIN

Starterkit efus™MX93 Linux
efus™MX93-V4I-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: efusMX93-SKIT-LIN

360,- €

Software

	Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux	1,000,- €
	Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW	700,- €
	Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS	500,- €

Displays und Displaykit

	3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar) 3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch) Bestellnr.: B.LCD.22	80,- €
	7” LVDS Display mit PCAP Touch (langzeitverfügbar) 7” LVDS LCD Display mit PCAP Touch Bestellnr.: LCD.7.LVDS.1	95,- €
	10” LVDS Display mit PCAP Touch (langzeitverfügbar) 10” LVDS LCD Display mit PCAP Touch Bestellnr.: LCD.10.LVDS.1	130,- €

Touch-Kits

	Resistives Touch Kit 2 Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse. Bestellnr.: SINTF-ADP-RTI2C	60,- €
	PCAP Touch Kit für EDT Zum Anschluss eines EDT PCAP Touch Bestellnr.: ADP-EDTTOUCH2	35,- €

Kabel

	Kapazitiv-Touch Kabel 6-poliges Kabel mit passendem Stecker zum Anschluss eines I2C Touchs an F&S-Boards. Bestellnr.: B.MKAB.47	10,- €
	LVDS/MIPI Adapter Kabel LVDS/MIPI Kabel zum Anschluss an LCD.7.LVDS.1, LCD.10.LVDS.1 und ADP-MIPI2LVDS1 Bestellnr.: B.MKAB.44	12,- €
	Backlight Kabel Backlight Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1). Bestellnr.: B.MKAB.35	7,- €

Adapter

	MIPI Kamera Kit Adaptermodul mit Kamera Bestellnr.: ADP-MIPICAM1	100,- €
	MIPI-DSI zu LVDS Adapter Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse. Bestellnr.: ADP-MIPI2LVDS1	25,- €
	Adapterboard MIPI-DSI (JILI30) zu RGB für EDT Unified Serie Ermöglicht die Umwandlung von MIPI-DSI (JILI30) in RGB Signale. Bestellnr.: ADP-MIPI2RGB1	30,- €
	MIPI-DSI zu DVI Adapter Ermöglicht die Umwandlung von MIPI-DSI zu DVI. Bestellnr.: ADP-MIPI2DVI1	Anfrage

Steckverbinder

MXM-2 Steckverbinder
Geeignet, um die efus™- oder QBliss-Module über Goldfingerkontakte anzuschließen.
Bestellnr.: B.MST.2R230PL.1

43,- €

Workshops

	Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1	Anfrage
	Secure Boot as a Package Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software. Bestellnr.: WS-SBP	500,- €

Sonstiges

	USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1	20,- €
	efus™ Latch Geeignet, um die efus™-Module auf Ihrem Basisboard zu befestigen. Bestellnr.: B.MST.VR.5	36,- €
	Patch Antenne Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse. Bestellnr.: B.ANT.6	3,- €
	Heat Spreader PicoCore100 Heat Spreader zur Kühlung von PicoCore Boards. Bestellnr.: MHS.PC100.1	10,- €
	Heat Sink Heat Sink zur Kühlung von PicoCore, efus Boards. Bestellnr.: MHS.PC100.2	12,- €

Varianten

	efus™MX93-V1-LIN NXP i.MX93 Dual Full 1.7GHz, 1GB LPDDR4, 8GB eMMC, LVDS MXM, RGB, RTC, 2x Gbit LAN Phy, 64kB EEPROM, noWLAN/BT, 0°C...+70°C Bestellnr.: EFUSMX93-V1-LIN	Anfrage
	efus™MX93-V4I-LIN NXP i.MX93 Dual Full 1.7GHz, 2GB LPDDR4, 64GB eMMC, LVDS JILI30, RGB, RTC, 2x Gbit LAN Phy, 64kB EEPROM, WLAN 802.11ac, BT 5, -25...+85°C Bestellnr.: EFUSMX93-V4I-LIN	Anfrage

Starterkit

Produkt efusMX893 nicht vorhanden

Yocto Release Y2024.09

Für die CPU NXP i.MX93 bietet F&S ein Yocto-basierte Umgebung an. Wir bieten das Linux BSP fsimx93-Y2024.09-pre an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Das BSP beinhaltet die von F&S angepassten Quelltextpakete:

U-Boot: 2024.04
Linux-Kernel: 6.6.48
Yocto: 5.0.3 Scarthgap

Darüber hinaus ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration.

F&S bietet eine virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 40 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

➜ Mehr Informationen über das neue Yocto Release Y2024.09

Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 36

Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir eine auf VirtualBox basierende virtuelle Festplatten VHD zum Download bereit. Die VHD verwendet Fedora 36 als Linux Distribution.

Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.

Für unsere Kunden ist die Maschine kostenlos.

VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx8mm, fsimx8mn und fsimx8mp (64 bit CPU).
In der VHD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.

qtcreator debugging 400px

Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.

➜ Mehr Informationen zur F&S Development Machine im F&S Support Forum
➜ Download F&S Development Machine - Fedora 36
➜ Quickstart Dokumentation

Es gibt keine Dateien anzuzeigen.

Varianten

	efus™MX93-V1-LIN NXP i.MX93 Dual Full 1.7GHz, 1GB LPDDR4, 8GB eMMC, LVDS MXM, RGB, RTC, 2x Gbit LAN Phy, 64kB EEPROM, noWLAN/BT, 0°C...+70°C Bestellnr.: EFUSMX93-V1-LIN	Anfrage
	efus™MX93-V4I-LIN NXP i.MX93 Dual Full 1.7GHz, 2GB LPDDR4, 64GB eMMC, LVDS JILI30, RGB, RTC, 2x Gbit LAN Phy, 64kB EEPROM, WLAN 802.11ac, BT 5, -25...+85°C Bestellnr.: EFUSMX93-V4I-LIN	Anfrage

Starterkit

Starterkit efus™MX93 Linux
efus™MX93-V4I-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: efusMX93-SKIT-LIN

360,- €
