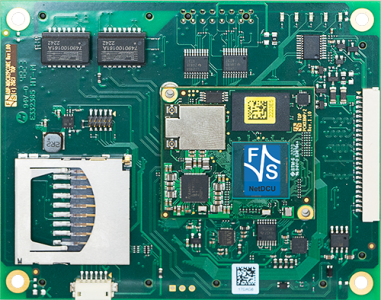

NetDCU™93-V2I
Computer On Module mit NXP i.MX 93 CPU
|
|
| NetDCU™93-V2I | ||
| Status | Production | |
| CPU | ||
| Typ | NXP i.MX 93 | |
| Kern | ARM Cortex-A55 Cortex-M33 NPU |
|
| Anzahl Kerne | 2x A55 + M33 | |
| Frequenz | 1.7GHz + 250MHz | |
| L2-Cache | 2x64kB L2 + 256kB L3 | |
| NPU | 0.5 TOPS | |
| GPU | PXP | |
| Security | ||
| Secure Element | Edgelock Secure Enclave | |
| Betriebssystem | ||
| Linux | Yocto (uboot installed) |
|
| Windows | 11 IoT Enterprise (UEFI installed) |
|
| Echtzeit | FreeRTOS, QNX, Zephyr | |
| Speicher | ||
| RAM | 2GB LPDDR4 | |
| Flash | EEPROM | |
| eMMC | 64GB | |
| Schnittstellen | ||
| SD-Karte | 2x SDIO | |
| Ethernet | 2x 100/1000 Mb | |
| WLAN | - | |
| BT | - | |
| USB Host | 1x 2.0 | |
| USB Device | 1x OTG 2.0 | |
| CAN | 2x | |
| UART | 3x RS232 1x RS485 |
|
| I2C | 1x | |
| SPI | 1x | |
| Audio | Line In/Out/Mic | |
| Digital I/O | max. 21 | |
| ADC | 4x (12bit) | |
| Touch Panel | 4-wire, analog resistive PCAP Touch via I2C |
|
| RTC | PCF85263ATL | |
| sonstige Schnittstellen | FS-Bus (8bit A/D bus) | |
| Display | ||
| LVDS | 1x 4 Lanes | |
| Allgemein | ||
| V_IN | +5V DC/ ±5% | |
| T_AMB | -25°C - +85°C | |
| Größe | 100x80x19,5mm | |
| Verfügbarkeit | 2038+ |
Software
 |
Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS |
500,- € | ||
|
Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux |
1,000,- € | ||
|
Display Anpassung (RGB oder LVDS Display unter Windows) Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board. Bestellnr.: EW-SW-RGB-LVDS-Windows |
500,- € | ||
|
Boot Screen Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an. Bestellnr.: WIN-BOOTSCREEN |
500,- € | ||
|
Custom Kernel Erstellung eines kundenspezifischen Kernels. Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden. Bestellnr.: WIN-CUSTIMAGE |
1,000,- € |
Displays
 |
7" RGB Display mit resistivem Touch 7" TFT (800x480) EDT ET070080DH6 Bestellnr.: B.LCD.15 |
130,- € | ||
 |
7” LVDS Display mit PCAP Touch (langzeitverfügbar) 7” LVDS LCD Display mit PCAP Touch Bestellnr.: LCD.7.LVDS.1 |
89,- € | ||
 |
10” LVDS Display mit PCAP Touch (langzeitverfügbar) 10” LVDS LCD Display mit PCAP Touch Bestellnr.: LCD.10.LVDS.1 |
130,- € |
Kabel
 |
40poliges Filmkabel Filmkabel, A40pol., 0,5mm, l=200mm für Displays Zum Anschluss des 7" EDT Displays (B.LCD.15) Bestellnr.: B.MKAB.23 |
10,- € |
Adapter
 |
I2C Erweiterung Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen. Bestellnr.: NDCU-ADP/I2C |
80,- € | ||
 |
NetDCU/ PicoCOM DVI Adapter Zum Anschluss der NetDCUA5/ PicoCOMA5/A9X an einen DVI/ HDMI Monitor. Bestellnr.: ADP-RGB2DVI |
50,- € |
Workshops
 |
Secure Boot as a Package Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software. Bestellnr.: WS-SBP |
500,- € | ||
|
Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1 |
Anfrage | ||
Sonstiges
 |
Heat Spreader PicoCore100 Heat Spreader zur Kühlung von PicoCore Boards. Bestellnr.: MHS.PC100.1 |
10,- € | ||
 |
Heat Sink Heat Sink zur Kühlung von PicoCore, efus Boards incl. Lüfter. Bestellnr.: MHS.PC100.3 |
20,- € | ||
 |
Heat Sink Heat Sink zur Kühlung von PicoCore, efus, NetDCU Boards. Bestellnr.: MHS.PC100.4 |
15,- € | ||
 |
USB Stick USB Memory Stick, Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1 |
20,- € |
Varianten
 |
NetDCU™93-V2I NXP i.MX93 Dual Cortex®-A55 @ 1.7GHz 2GB LPDDR4, 64GB eMMC, Audio Codec, 2x 100Mbit LAN, 2x CAN, LVDS, RTC, 4x ADCIn, RS485, RGB LCD, res. Touch Controller, heat spreader, -25°C .. +85°C, 5V DC Versorgung, Linux Yocto, QNX oder Windows 11 IoT Enterprise Bestellnr.: ND93-V2I |
Anfrage | ||
Die folgende Liste enthält die von F&S für die CPU bereitgestellte Software.
Die Anpassung auf die NetDCUMX93 erfolgt auf Anfrage.
| Architektur | Typ | Release Name | NBoot | Bootloader | UEFI | Kernel | OS | Help File | Software |
|---|---|---|---|---|---|---|---|---|---|
| FSIMX93 | QNX | fsimx93-QNX800 | 2025.08.1 | U-Boot 2025.08 | 8.0.0 | ||||
| FSIMX93 | Windows | iMX93_W11_V120 | nboot-fsimx93-iot-2025.05 | U-Boot uboot-fsimx93-iot-2025.05pre.fs | uefiIMX93_X_12 | 1.2 | 11 IoT LTSC 2024 | ||
| FSIMX93 | Yocto | fsimx93-Y2025.08.1 | U-Boot 2024.04 | Linux 6.6.119 | Yocto 5.0.16 Scarthgap | ||||
| FSIMX93 | Zephyr | fsimx93-Z2026.03 | 4.3.0 |
NetDCU93 - Hardware
- NetDCU93 Hardware Documentation (688 KB, pdf) - 27.07.2026
- 3D Step Model
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
NetDCU93 - Windows
- Windows IoT First Steps (6.8 MB, pdf) - 27.07.2026
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
