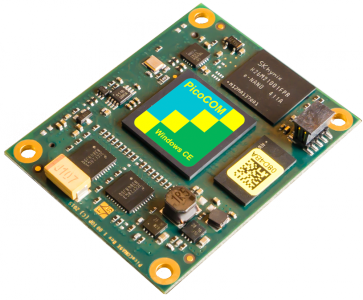

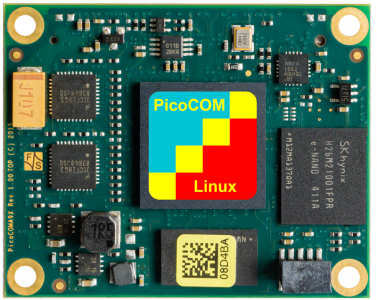

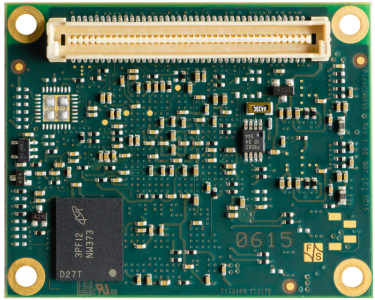

PicoCOMA9X
Computer On Module mit NXP i.MX 6SoloX CPU
Für den Start in die Entwicklung empfehlen wir: |
PicoCOMA9X | ||
Status | Produktion | |
CPU | ||
Typ | NXP i.MX 6SoloX | |
Kern | ARM Cortex-A9 + Cortex-M4 | |
Anzahl der Kerne | 1 + M4 | |
Frequenz | max. 1GHz + 200 MHz | |
L2-Cache | 256KB | |
GPU | NEON FPU |
|
Betriebssystem | ||
Linux | Buildroot Yocto (uboot installiert) |
|
Windows | WEC 7 WEC 2013 (Bootloader installiert) |
|
Echtzeit | FreeRTOS | |
Speicher | ||
Flash | max. 512MB | |
RAM | max. 512MB | |
Schnittstellen | ||
SD-Karte | 1x extern | |
Ethernet | 1-2x 10/100Mb IEEE 1588 |
|
USB Host | 1x | |
USB Device | 1x | |
CAN | 1-2x | |
UART | 2-3x | |
I2C | 1x | |
SPI | 1x | |
Audio | Line In/Out | |
Digital I/O | max. 48 | |
Touch Panel | 4-wire, analog resistive PCAP-Touch via I2C |
|
Display | ||
RGB | 16/18bit | |
Allgemein | ||
Stromversorgung | +3,3V DC/ ±5% | |
Leistungsaufnahme | 2W typ. | |
Betriebstemperaturbereich | 0°C - +70°C opt. -40°C - +85°C |
|
Größe | 40x50mm (LxB) |
|
Gewicht | ~15g | |
Minimale Verfügbarkeit | 2035 |
PCOMA9X-V2-LIN | PCOMA9X-V2-W13/WEC7 | PCOMA9X-V3-LIN | PCOMA9X-V3-W13 | PCOMA9X-V3I-LIN | PCOMA9X-V3I-W13 | |
Status | Produktion | Produktion | Produktion | Produktion | Produktion | Produktion |
CPU | - | - | - | - | - | - |
Typ | NXP i.MX 6SoloX | NXP i.MX 6SoloX | NXP i.MX 6SoloX | NXP i.MX 6SoloX | NXP i.MX 6SoloX | NXP i.MX 6SoloX |
Kern | ARM Cortex-A9 + Cortex-M4 | ARM Cortex-A9 + Cortex-M4 | ARM Cortex-A9 + Cortex-M4 | ARM Cortex-A9 + Cortex-M4 | ARM Cortex-A9 + Cortex-M4 | ARM Cortex-A9 + Cortex-M4 |
Anzahl der Kerne | 1 + M4 | 1 + M4 | 1 + M4 | 1 + M4 | 1 + M4 | 1 + M4 |
Frequenz | 1GHz / 200MHz | 1GHz / 200MHz | 1GHz / 200MHz | 1GHz / 200MHz | 800 Mhz / 200 MHz | 800 Mhz / 200 MHz |
L2-Cache | 256KB | 256KB | 256KB | 256KB | 256KB | 256KB |
GPU | 2D+3D GC400T | 2D+3D GC400T | 2D+3D GC400T | 2D+3D GC400T | KEINE GPU | KEINE GPU |
Betriebssystem | - | - | - | - | - | - |
Linux | Buildroot Yocto (uboot installiert) |
- | Buildroot Yocto (uboot installiert) |
- | Buildroot Yocto (uboot installiert) |
- |
Windows | - | WEC 2013 WEC 7 (Bootloader installiert) |
- | WEC 2013 (Bootloader installiert) |
- | WEC 2013 (Bootloader installiert) |
Echtzeit | FreeRTOS | FreeRTOS | FreeRTOS | FreeRTOS | FreeRTOS | FreeRTOS |
Speicher | - | - | - | - | - | - |
Flash | 256MB | 256MB | 256MB | 256MB | 256MB | 256MB |
RAM | 512MB | 512MB | 512MB | 512MB | 512MB | 512MB |
Schnittstellen | - | - | - | - | - | - |
SD-Karte | 1x extern | 1x extern | 1x extern | 1x extern | 1x extern | 1x extern |
Ethernet | 1x | 1x | 2x | 2x | 2x | 2x |
USB Host | 1x | 1x | 1x | 1x | 1x | 1x |
USB Device | 1x | 1x | 1x | 1x | 1x | 1x |
CAN | 1x | 1x | 1x | 1x | 1x | 1x |
UART | 2-3x | 2-3x | 2-3x | 2-3x | 2-3x | 2-3x |
I2C | 1x | 1x | 1x | 1x | 1x | 1x |
SPI | 1x | 1x | 1x | 1x | 1x | 1x |
Audio | Line In/Out | Line In/Out | - | - | - | - |
Digital I/O | max. 48 | max. 48 | max. 48 | max. 48 | max. 48 | max. 48 |
Touch Panel | 4-wire, analog resistive PCAP-Touch via I2C |
4-wire, analog resistive PCAP-Touch via I2C |
4-wire, analog resistive PCAP-Touch via I2C |
4-wire, analog resistive PCAP-Touch via I2C |
4-wire, analog resistive PCAP-Touch via I2C |
4-wire, analog resistive PCAP-Touch via I2C |
Display | - | - | - | - | - | - |
RGB | 16/18bit | 16/18bit | 16/18bit | 16/18bit | 16/18bit | 16/18bit |
Allgemein | - | - | - | - | - | - |
Stromversorgung | +3,3V DC/ ±5% | +3,3V DC/ ±5% | +3,3V DC/ ±5% | +3,3V DC/ ±5% | +3,3V DC/ ±5% | +3,3V DC/ ±5% |
Leistungsaufnahme | 2W typ. | 2W typ. | 2W typ. | 2W typ. | 2W typ. | 2W typ. |
Betriebstemperaturbereich | 0°C - +70°C | 0°C - +70°C | 0°C - +70°C | 0°C - +70°C | -40°C - +85°C | -40°C - +85°C |
Größe | 40x50mm (LxB) |
40x50mm (LxB) |
40x50mm (LxB) |
40x50mm (LxB) |
40x50mm (LxB) |
40x50mm (LxB) |
Gewicht | ~15g | ~15g | ~15g | ~15g | ~15g | ~15g |
Minimale Verfügbarkeit | 2035 | 2035 | 2035 | 2035 | 2035 | 2035 |
PCOMA9X-V2-LIN | PCOMA9X-V2-W13/WEC7 | PCOMA9X-V3-LIN | PCOMA9X-V3-W13 | PCOMA9X-V3I-LIN | PCOMA9X-V3I-W13 |
Starterkit PicoCOMA9X Linux PicoCOMA9X-V2-LIN, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCOMA9X-SKIT-LIN |
360,- € | |||
Starterkit PicoCOMA9X Windows PicoCOMA9X-V2-W13/WEC7, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCOMA9X-SKIT-W13 |
360,- € |
Software
Software .NET Treiber Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++. Bestellnr.: WCE-DOTNET |
500,- € | |||
UpDate Software Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card. Bestellnr.: WCE-UPDATE |
500,- € | |||
Boot Screen Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an. Bestellnr.: WCE-BOOTSCREEN |
500,- € | |||
Custom Kernel Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden. Bestellnr.: WCE-CUSTIMAGE |
500,- € | |||
Failsafe Flash Filesystem (F3S) Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen. Bestellnr.: WCE-F3S |
1,000,- € | |||
Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS |
500,- € | |||
Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW |
700,- € | |||
Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux |
1,000,- € | |||
Display Anpassung (RGB oder LVDS Display unter Windows) Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board. Bestellnr.: EW-SW-RGB-LVDS-Windows |
500,- € |
Display und Displaykit
7" RGB Display mit resistivem Touch 7" TFT (800x480) EDT ET070080DH6 Bestellnr.: B.LCD.15 |
120,- € | |||
Displaykit RGB 7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel. Bestellnr.: NDCU-ADP/TFT-KIT |
170,- € |
Touch-Kit
Resistives Touch Kit Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse. Bestellnr.: SINTF-ADP-RESTOUCH |
35,- € |
Kabel
40poliges Filmkabel Filmkabel, A40pol., 0,5mm, l=200mm für Displays Zum Anschluss des 7" EDT Displays (B.LCD.15) Bestellnr.: B.MKAB.23 |
10,- € |
Adapter
I2C Erweiterung Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen. Bestellnr.: NDCU-ADP/I2C |
80,- € | |||
JTAG Debug Adapter Ermöglicht die Programmierung des Cortex-M4. Bestellnr.: ADP-CMSIS |
69,- € | |||
NetDCU/ PicoCOM DVI Adapter Zum Anschluss der NetDCUA5/ PicoCOMA5/A9X an einen DVI/ HDMI Monitor. Bestellnr.: ADP-RGB2DVI |
50,- € |
Workshops
Secure Boot as a Package Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software. Bestellnr.: WS-SBP |
500,- € | |||
Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1 |
Anfrage |
Sonstiges
USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1 |
20,- € |
Buildroot und Yocto
Das Linux-BSP "fsimx6sx-B2024.01" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt oder Wayland/Weston, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.
Alternativ zu Buildroot gibt es auch eine Yocto-basierte Umgebung. Wir bieten das Linux BSP fsimx6sx-Y2020.03 an, das auf Yocto basiert.
Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, wayland-weston, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.
Beide BSPs beinhaltet die von F&S angepassten Quelltextpakete von U-Boot (2021.04), Linux-Kernel (basierend auf 5.15.131) und Buildroot (2023.02.06) oder Yocto (4.0). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.
F&S bietet auch eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 36 zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.
➜ Mehr Informationen über das neue Buildroot Release B2024.01
➜ Mehr Informationen über das neue YOCTO Release Y2020.03
Windows Embedded Lifetime
Feature | Available until | End of Mainstream Support | End of Extended Support |
Windows Embedded Compact 2013 | 31.05.2028 | 10.09.2018 | 10.10.2023 |
Windows Embedded Compact 7 | 28.02.2026 | 12.04.2016 | 13.04.2021 |
Windows CE 6.0 | 28.02.2022 | 09.04.2013 | 10.04.2018 |
Windows Embedded Compact 7/2013
Das hochflexible harte Echtzeitbetriebsystem bietet Kernel, Schnittstellentreiber, Bootloader und nutzt alle Features einer modernen ARM CPU wie ARMv7 THUMB2 Befehlssatz oder NEON Coprozessor.
Fertige Images und das BSP finden Sie in unserem Downloadbereich.
Die Entwicklung erfolgt mit den aktuellen Microsoft Tools wie Visual Studio 2015 (C, C++, C# oder VB.NET) und Expression Blend 5.
Schnittstellen wie z.B. I²C, CAN oder SPI können auf die gleiche Weise wie eine RS232 Schnittstelle verwendet werden.
Mithilfe von XAML for Windows Embedded trennen Sie Visualisierung und Programm auf einfache Weise.
Auch unter Compact 7/2013 steht Ihnen unser FailSafe Flash File System F3S zur Verfügung.
Windows Embedded Features for i.MX6
General
Feature | Description | i.MX6 | WEC 2013 |
.NET Support | Library to easily access DIO, CAN, I²C and SPI from .NET Compact Framework | ✔ | ✔ |
AnalogIn | Stream driver to easily access the analog inputs | ✔ | ✔ |
Audio Codec | Support for Microphone, LineIn and LineOut. Implements Mixer interface and special F&S mixer control panel applet to easily change settings. |
✔ | ✔ |
BusEnum2 | Support for asynchronous loading of drivers. Use events to start loading of drivers. | ✔ | ✔ |
Broadcast | Stream driver Boards can be easily identified and configured over LAN connection |
✔ | ✔ |
CAN | Stream driver to easily access CAN interface. Special tool suit to generate traffic or check communication. | ✔ | ✔ |
Digital I/O | Stream driver to configure pins as input, output or interrupt. Possibility to adjust drive strength or enable/disable internal pull-up or pull-down. Settings can be stored pin registry. |
✔ | ✔ |
Display | Display driver can be configured by registry settings without modifying operating system. | ✔ | ✔ |
Display | Multi-Monitor Support Adjustable by registry |
✔ | ✔ |
Display | 2D software acceleration using NEON co-processor Multiple overlays with alpha blending |
✔ | ✔ |
Display | 2D hardware acceleration 3D OpenGL ES 1.1 and 2.0 hardware acceleration Multiple overlays with alpha blending Multiple monitor support (incl. 2D acceleration and Video support) |
✔ | ✔ |
Firmware Update | Software to update Bootloader and/or operating system from running operating system. | ✔ | ✔ |
Software Update | Program to update application and registry settings from USB stick, SD card or other source. Includes automatic detection. Can incorporate with Firmware Update |
✔ | ✔ |
I²C | Stream driver Support for hardware I²C controller (NI2C) Support for using GPIOs as I²C (I²C) |
✔ | ✔ |
Keyboard | Support for German 0407, Spanish 040A, French 040C, Italy 0410 and English 0409 Matrix keyboard support: Use IO pins for keyboard |
✔ | ✔ |
SPI | Stream driver Support for hardware SPI controller |
✔ | ✔ |
Touch | Resistive touch driver with virtual key support - Capacitive touch driver for ATMEL EDT and others Extended USB mouse driver to accept absolute coordinates |
✔ | ✔ |
USB Host | EHCI and OHCI driver | ✔ | ✔ |
USB Device | ✔ | ✔ | |
KBDHID | Extended MS kbdhid - Support for all keys on the keyboard | ✔ | ✔ |
MOUTOUCHHID | Support for absolute coordinates | ✔ | ✔ |
Power Management | Support for screen saver and touch activation | ✔ | ✔ |
PWM | Stream driver | ✔ | ✔ |
Video Streaming | Filter framework for streaming video over HTTP | ✔ | ✔ |
VoIP | Voice over IP sample solution | ✔ |
File System
Feature | Description | i.MX6 | WEC 2013 |
F&S BinFS | Bug fixed BinFS file system for XIP images | ✔ | ✔ |
F3S | F&S Secure Flash File System Optimized throughput on all file operations Wear-Leveling strategies to reduce flash abrasion (including Garbage Collector) Transaction-based concept already cooperates with a lot of applications |
✔ | ✔ |
Filesystem Filter Driver |
Used to limit access to file system. Possible restrictions: Move, Delete, Rename |
✔ | ✔ |
FAT/TFAT | Microsoft Windows Embedded FAT/TFAT solution. | ✔ | ✔ |
NAND Driver | 16 bit hardware ECC | ✔ |
Services
Feature | Description | i.MX6 | WEC 2013 |
Telnet Server | Enabled by default. Easy access to command shell. | ✔ | ✔ |
FTP Server | ✔ | ✔ | |
HTTPD Server | Use device as web server. Create ISAPI extensions in C/C++. HTTPD DirectShow stream filter (i.e. camera) | ✔ | ✔ |
OpenSSH | Offers SSH server functionality for Windows Embedded. Based on OpenSSH SFTP SCP SMTP |
✔ | ✔ |
SSH SCP/SFTP server | SSH Library (also used from SMTP). | ✔ | ✔ |
SMTP | SMTP library to send EMail | ✔ | ✔ |
Tools
Feature | Description | i.MX6 | WEC 2013 |
Bootscreen | Showing custom image during boot. | ✔ | ✔ |
Control Panel | Standard Windows Embedded Control Panel with additional tools. | ✔ | ✔ |
CE Remote Display | Driver and application to access desktop of device remotely. | ✔ | ✔ |
ndcucfg | Command line configuration tool. Can be used locally, over Telnet connection and over serial connection. Registry editing Reading/writing of boot loaders and splash screen User administration Certificate administration .... Usage: * Can be used in own applications as DLL. * As a command line tool from telnet or serial debug console |
✔ | ✔ |
Update tool | Update of boot loader Update on WinCE image Registry changes Update of user application Runs from SD/USB/LAN |
✔ | ✔ |
F&S 2D control utility | Control panel applet Change 2D acceleration on the fly |
✔ | ✔ |
F&S Board Config | Control panel applet Check hardware revision, version of boot loader, version of WinCE image and much more. Change system startup and registry. |
✔ | ✔ |
F&S Audio Mixer | Control panel applet Change audio features like volume, bass, treble, input ... |
✔ | ✔ |
F&S SSH/SMTP control utility | Control panel applet Start stop SSHD service Send test EMail by SMTP |
✔ | ✔ |
F&S USB Loader | Uses USB device connection to update Bootloader, operating system, boot screen, configuration information, partition information. Can be used to update software or to automate production. |
✔ | ✔ |
F&S Mfg Tool | Modified NXP Tool for board bring up and software installation | ✔ | ✔ |
PicoCOMA9X - Product Flyer
- English (917 KB, pdf) - 19.10.2020
- Customer Specific Boards (93 KB, pdf) - 20.09.2017
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCOMA9X - Hardware
- PicoCOMA9X Hardware Documentation (953 KB, pdf) - 07.09.2021
- PicoCOMA9X Starterkit Hardware Documentation (422 KB, pdf) - 23.01.2015
- Starterkit Circuit (74 KB, pdf) - 18.01.2012
- Starterkit Mounting (80 KB, pdf) - 01.12.2008
- Starterkit Bill of Material (7.8 KB, pdf) - 08.06.2009
- 3D Step Model (24 MB, zip) - 28.02.2017
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCOMA9X - Linux
- Advice for Linux on PC (2 MB, pdf) - 10.01.2018
- PicoCOMA9X Linux First Steps (2 MB, pdf) - 01.02.2024
- GPIO Reference Card (85 KB, pdf) - 05.12.2016
- Quickstart with FS Development Machine (1 MB, pdf) - 06.05.2020
- F&S Secure Boot (534 KB, pdf) - 19.03.2020
- Application Development with Eclipse (2.4 MB, pdf) - 18.10.2022
- Application Development with Crank (485 KB, pdf) - 28.07.2022
- Application Development with QT (2.1 MB, pdf) - 16.01.2024
- Steps Required For Creating A Progress Bar In Linux (473 KB, pdf) - 12.07.2019
- Linux on F&S Boards (2.9 MB, pdf) - 20.12.2023
- Mono on F&S Boards (2.6 MB, pdf) - 17.11.2023
- DOTNET on F&S Boards (1.1 MB, pdf) - 19.06.2024
- Visual Studio Code C/C++ Application Development (455 KB, pdf) - 29.05.2024
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCOMA9X - Windows Embedded CE/Compact
- PicoCOMA9X First Steps
- i.MX6 Device Driver (4.6 MB, pdf) - 02.03.2021
- CAN Device Driver (967 KB, pdf) - 23.03.2015
- I2C Device Drivers I2C+NI2C (393 KB, pdf) - 13.01.2017
- Native SPI Device Driver (2.2 MB, pdf) - 13.03.2013
- FTP Server Configuration (15 KB, pdf) - 30.12.2004
- TCP/IP Parameter (37 KB, pdf) - 30.12.2004
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCOMA9X - FreeRTOS
- Documentation (1.3 MB, pdf) - 20.12.2019
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCOMA9X - Display
- Display - Pin Assignment (1.5 MB, pdf) - 07.03.2012
- Display Settings from Datasheet (11 KB, pdf) - 19.11.2009
- Display - Drivers
-
- LMT-101-9AL-PSA1U, 1280x800 Pixel (731 bytes, txt) - 21.07.2016
- CHIMEI
- CHIMEI G070Y2, 800x480 Pixel (754 bytes, txt) - 09.02.2016
- CHIMEI G070Y2, 800x480 Pixel (1.6 KB, txt) - 13.04.2016
- EDT
- EDT ET043000DH6, 480x272 Pixel (752 bytes, txt) - 04.03.2016
- EDT ET070080DH6, 800x480 Pixel (721 bytes, txt) - 29.09.2015
- EDT ETM043005BDK6, 480x272 Pixel (754 bytes, txt) - 16.03.2016
- EDT ETM070001ADH6, 800x480 Pixel (810 bytes, txt) - 04.08.2016
- EDT ET070081ADH6, 800x480 Pixel (728 bytes, txt) - 25.05.2016
- EDT ETML10100ADH6, 1024x600 Pixel (763 bytes, txt) - 04.08.2016
- EDT ETML101001DKA, 1280x800 Pixel (761 bytes, txt) - 04.08.2016
- EDT ETML121000DHA, 1280x800 Pixel (761 bytes, txt) - 04.08.2016
- EDT ETMV570G2DHU_, 640x480 Pixel (792 bytes, txt) - 13.05.2016
- Endrich
- Endrich MI0430PT-50, 480x272 Pixel (1.5 KB, txt) - 26.11.2015
- Endrich MI0570ET-53, 800x480 Pixel (1.5 KB, txt) - 04.08.2016
- Endrich MI0570ET-53, 640x480 Pixel (1.5 KB, txt) - 04.08.2016
- Endrich MI0700AJT-5X, 800x480 Pixel (1.5 KB, txt) - 27.11.2015
- Endrich MI0700B1T, 800x480 Pixel (692 bytes, txt) - 04.08.2016
- Endrich MI0700S4T-50, 800x480 Pixel (1.5 KB, txt) - 26.11.2015
- Evervision
- Evervision VGG644804-6UFLWE, 640x480 Pixel (738 bytes, txt) - 04.08.2016
- Evervision VGG804806, 800x480 Pixel (762 bytes, txt) - 07.08.2015
- Evervision VGG804807, 800x480 Pixel (808 bytes, txt) - 17.11.2014
- InnoLux
- InnoLux G057VGE, 640x480 Pixel (752 bytes, txt) - 04.07.2014
- InnoLux G065VN01, 640x480 Pixel (753 bytes, txt) - 08.04.2015
- KOE
- KOE TX09D200-VM0BAA, 640x240 Pixel (758 bytes, txt) - 04.08.2016
- KOE TX14D11VM1, 320x240 Pixel (788 bytes, txt) - 04.08.2016
- KOE TX14D14VM1BPB, 640x480 Pixel (727 bytes, txt) - 13.05.2016
- KOE TX16D20, 640x240 Pixel (758 bytes, txt) - 04.08.2016
- KOE TX23D200VMOCPA, 800x480 Pixel (734 bytes, txt) - 04.08.2016
- KOE TX23D38VMOCPA, 800x480 Pixel (774 bytes, txt) - 04.08.2016
- M101NWWB
- M101NWWB R3, 1280x800 Pixel (766 bytes, txt) - 23.07.2015
- SEP
- SEP T056640480-AOTMC, 640x480 Pixel (735 bytes, txt) - 04.08.2016
- SGD
- SGD GKVGC1MNDK2A0, 1280x800 Pixel (825 bytes, txt) - 10.03.2015
- SGD GVTSA4TNBL4E0, 800x600 Pixel (752 bytes, txt) - 31.10.2014
- SGD GVTV57SNAD1E0, 640x480 Pixel (753 bytes, txt) - 17.02.2015
- SGD GVTW70CAG2C0, 800x480 Pixel (759 bytes, txt) - 16.04.2016
- SGD GVTW70SNAG2E0, 800x480 Pixel (754 bytes, txt) - 17.02.2015
- URT
- URT UMOH9113MD-5T, 1280x800 Pixel (732 bytes, txt) - 04.08.2016
- chefree
- chefree CH057DLCL, 640x480 Pixel (768 bytes, txt) - 04.08.2016
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Varianten
PCOMA9X-V2-LIN NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 1x Ethernet, 1x CAN, Audio, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Linux (Buildroot/Yocto), FreeRTOS Bestellnr.: PCOMA9X-V2-LIN |
Anfrage | |||
PCOMA9X-V2-W13/WEC7 NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 1x Ethernet, 1x CAN, Audio, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Windows Embedded Compact 2013 oder 7, FreeRTOS Bestellnr.: PCOMA9X-V2-W13/WEC7 |
Anfrage | |||
PCOMA9X-V3-LIN NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Ethernet, 1x CAN, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Linux (Buildroot/Yocto), FreeRTOS Bestellnr.: PCOMA9X-V3-LIN |
Anfrage | |||
PCOMA9X-V3-W13 NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Ethernet, 1x CAN, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Windows Embedded Compact 2013, FreeRTOS Bestellnr.: PCOMA9X-V3-W13 |
Anfrage | |||
PCOMA9X-V3I-LIN NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Ethernet, 1x CAN, Touch, RGB, 0°C - +70°C, 3.3V Versorgung, Linux (Buildroot/Yocto), FreeRTOS Bestellnr.: PCOMA9X-V3I-LIN |
Anfrage | |||
PCOMA9X-V3I-W13 NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Ethernet, 1x CAN, Touch, RGB, -40°C - +85°C, 3.3V Versorgung, Windows Embedded Compact 2013, FreeRTOS Bestellnr.: PCOMA9X-V3I-W13 |
Anfrage |
Starterkits
Starterkit PicoCOMA9X Linux PicoCOMA9X-V2-LIN, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCOMA9X-SKIT-LIN |
360,- € | |||
Starterkit PicoCOMA9X Windows PicoCOMA9X-V2-W13/WEC7, Basisboard, Kabelkit, 7“ EDT RGB TFT mit resistivem Touch inkl. Adapter und Kabeln, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCOMA9X-SKIT-W13 |
360,- € |
Software
Software .NET Treiber Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++. Bestellnr.: WCE-DOTNET |
500,- € | |||
UpDate Software Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card. Bestellnr.: WCE-UPDATE |
500,- € | |||
Boot Screen Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an. Bestellnr.: WCE-BOOTSCREEN |
500,- € | |||
Custom Kernel Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden. Bestellnr.: WCE-CUSTIMAGE |
500,- € | |||
Failsafe Flash Filesystem (F3S) Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen. Bestellnr.: WCE-F3S |
1,000,- € | |||
Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS |
500,- € | |||
Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW |
700,- € | |||
Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux |
1,000,- € | |||
Display Anpassung (RGB oder LVDS Display unter Windows) Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board. Bestellnr.: EW-SW-RGB-LVDS-Windows |
500,- € |
Display und Displaykit
7" RGB Display mit resistivem Touch 7" TFT (800x480) EDT ET070080DH6 Bestellnr.: B.LCD.15 |
120,- € | |||
Displaykit RGB 7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel. Bestellnr.: NDCU-ADP/TFT-KIT |
170,- € |
Touch-Kit
Resistives Touch Kit Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse. Bestellnr.: SINTF-ADP-RESTOUCH |
35,- € |
Kabel
40poliges Filmkabel Filmkabel, A40pol., 0,5mm, l=200mm für Displays Zum Anschluss des 7" EDT Displays (B.LCD.15) Bestellnr.: B.MKAB.23 |
10,- € |
Adapter
I2C Erweiterung Schaltung zur externen Erweiterung mit GPIOs, AID, PWM, Matrixtastatur. Diese externe Schaltung wird über den I²C-Bus angeschlossen. Bestellnr.: NDCU-ADP/I2C |
80,- € | |||
JTAG Debug Adapter Ermöglicht die Programmierung des Cortex-M4. Bestellnr.: ADP-CMSIS |
69,- € | |||
NetDCU/ PicoCOM DVI Adapter Zum Anschluss der NetDCUA5/ PicoCOMA5/A9X an einen DVI/ HDMI Monitor. Bestellnr.: ADP-RGB2DVI |
50,- € |
Workshops
Secure Boot as a Package Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software. Bestellnr.: WS-SBP |
500,- € | |||
Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1 |
Anfrage |
Sonstiges
USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1 |
20,- € |
Link zum Forum
Support finden Sie jederzeit in unserem Forum.
Aktuelle Beiträge
02 Oct, 07:09 |
Linux UART_B |
01 Oct, 07:25 |
How to ping your F&S Board |
30 Sep, 12:54 |
Display Configuration in U-Boot |
30 Sep, 12:16 |
Display and Touch Support |
30 Sep, 11:58 |
Kernel downstream merge/patch strategy of F&S |
28 Sep, 13:29 |
New documentation "OSM Implementation Guide" |
27 Sep, 12:19 |
Device tree GPIO |
24 Sep, 08:45 |
Remote Debugging a WPF application in Visual Studio |
23 Sep, 10:02 |
F&S i.MX8MP FreeRTOS Release V2024.09 |
20 Sep, 07:10 |
JTAG debugger doesn't work with i.MX8ULP PicoCore |
Für Industrie und Medizin | Cortex-A9 + Cortex-M4 | |
---|---|---|
Für Industrie und MedizinDie PicoCOMA9X ist das leistungsstärkste Modul in der PicoCOM Formfaktor. Der PicoCOM Formfaktor ist perfekt geeignet für Applikationen in der Medizin oder Industrie mit kompaktem Aufbau. Leistungsstark dank Cortex-A9 & Cortex-M4 CPUDie PicoCOMA9X basiert auf einem NXP Applikationsprozessor der sehr erfolgreichen i.MX 6 Serie und beinhaltet sowohl einen Cortex®-A9 Kern, als auch einen Cortex®-M4 Kern. In Kombination mit dem NEON Koprozessor können auch anspruchsvolle Aufgaben realisiert warden. Mit dem SoloX hat NXP einen weiteren Applikationsprozessor zu seinem Portfolio hinzugefügt, welcher asymmetrisches Multiprocessing unterstützt. Beide Kerne (A9+M4) sind mit der internen Busstruktur verbunden und haben die Möglichkeit auf alle Peripherien zuzugreifen. |

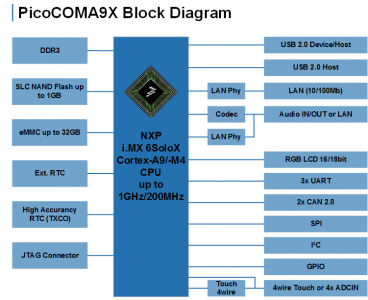

Folgende Schnittstellen werden angeboten: Ethernet, 2x Seriell, USB 2.0 Host, USB 2.0 Device, I²C, SPI, CAN2.0, I/ O, Audio (Line IN/OUT), SD Card und Touch Panel (resistiv und kapazitiv). Ein wichtiger Punkt war, die vielen Standardschnittstellen komfortabel in das Betriebssystem zu integrieren. Aufgrund dessen kann der User seine Arbeit mit der Software ohne tiefer gehendes Hardwarewissen ausführen. Natürlich bietet die PicoCOMA9X auch eine flexible Displayschnittstelle, um gängigen TFTs (bis XGA 1024x768) anschließen zu können. Die PicoCOMA9X kann mit bis zu 512Mbyte DRAM und mit bis zu 512MByte Flash ausgerüstet werden. Einfaches UpgradeVersorgt wird die PicoCOMA9X mit 3.3V (~ 1 Watt). Über einen robusten 80pol Steckverbinder wird sie auf das Basisboard der Kundenapplikation aufgesteckt. Für alle Schnittstellen stehen Treiber zur Verfügung. Die Benutzung des Moduls ist sehr einfach. Alle PicoCOM Boards sind weitgehend kompatibel und verwenden den gleichen robusten 80pol Steckverbinder. Dies macht den Wechsel zu einem anderen Board sehr einfach. |
