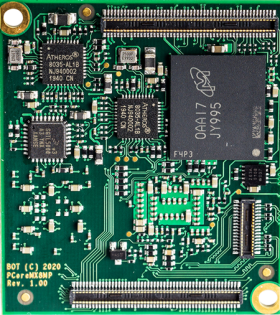

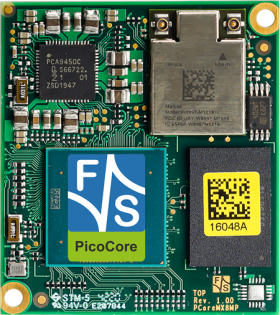

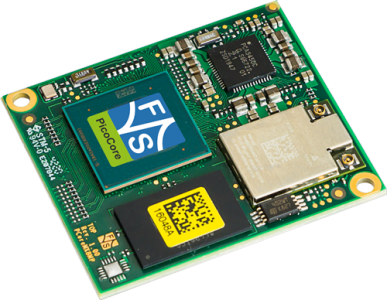

PicoCore™MX8MP

Computer On Module mit NXP i.MX 8M Plus CPU

Für den Start in die Entwicklung empfehlen wir

Die PicoCore™MX8MP wird in der Februarausgabe der Computer&Automation erwähnt. Lesen sie den Artikel auf Seite 21.

Das digitale Magazin Elektroniknet berichtet über die PicoCore™MX8MP. Lesen Sie den Artikel hier.

Auch auf der Website HackerBoards, eine der größten Datenbanken für SBCs weltweit, wird die PicoCore™MX8MP vorgestellt. (English only)

CNX Software stellt NXP i.MX 8M Plus Module vor. Lesen Sie den Beitrag zur PicoCore™MX8MP hier.

Electronics-lab berichtet ebenfalls über das PicoCore™MX8MP Modul. Lesen die den Beitrag hier.

	PicoCore™MX8MP
Status	Produktion
CPU
Typ	NXP i.MX 8M Plus
Kern	ARM Cortex-A53 + Cortex-M7
Anzahl der Kerne	2, 4 + M7
Frequenz	max. 1,8GHz + 800MHz
L2-Cache	512KB
GPU	3D/2D, ES 3.1/3.0, CL™ 1.2 VG™ 1.1
VPU	1080p60, h.265/4, VP9, VP8, Video Encode: 1080p60, h.265/4
Betriebssystem
Linux	Yocto (uboot installiert)
Windows	Windows 10 IoT Enterprise
Echtzeit	FreeRTOS
Speicher
Flash	EEPROM
eMMC	max. 64GB
RAM	max. 8GB LPDDR4
Schnittstellen
SD-Karte	max. 2x extern
Ethernet	max. 2x 100/1000Mb opt. RGMII
WLAN	802.11 ac/a/b/g/n
BT	5.0 LE
USB Host	1x 2.0/ 3.0
USB Device	1x OTG 2.0/ 3.0
CAN	max. 2x
UART	max. 4x
I2C	max. 4x
SPI	max. 2x
Audio	Line In/ Out/ Mic/ Headphone/ I2S
Touch Panel	analog resistive und PCAP Touch ext. via I2C
Kamera analog/digital	max. 2x MIPI-CSI
PCIe	1x
RTC	CPU oder external IC
sonstige Schnittstellen	max. 4x PWM, SPDIF, ESAI, SAI, SSI
Display
LVDS	1-2x 4 Lanes oder 1x 8 Lanes
CRT/DVI	-/1x
MIPI-DSI	1x 4 Lanes
Allgemein
Stromversorgung	+3.8V bis 5.5VDC
Leistungsaufnahme	3W typ.
Betriebstemperaturbereich	0°C - +70°C opt. -20°C - +85°C opt. -40°C - +85°C
Größe	35x40mm (LxB)
Gewicht	~10g
Minimale Verfügbarkeit	2036

	PicoCore™MX8MPr2-V2-LIN	PicoCore™MX8MPr2-V3I-LIN	PicoCore™MX8MPr2-V3XI-LIN	PicoCore™MX8MPr2-V4I-LIN	PicoCore™MX8MPr2-V4XI-LIN	PicoCore™MX8MP-V5I-W10
Status	Produktion	Produktion	Produktion	Produktion	Produktion	Produktion
CPU	-	-	-	-	-	-
Typ	NXP i.MX 8M Plus	NXP i.MX 8M Plus	NXP i.MX 8M Plus	NXP i.MX 8M Plus	NXP i.MX 8M Plus	NXP i.MX 8M Plus
Kern	ARM Cortex-A53 + Cortex-M7	ARM Cortex-A53 + Cortex-M7 NPU, ISP, HIFI4	ARM Cortex-A53 + Cortex-M7 NPU, ISP, HIFI4	ARM Cortex-A53 + Cortex-M7 NPU, ISP, HIFI4	ARM Cortex-A53 + Cortex-M7 NPU, ISP, HIFI4	ARM Cortex-A53 + Cortex-M7 NPU, ISP, HIFI4
Anzahl der Kerne	4x A53 +1x M7	4x A53 + 1x M7	4x A53 + 1x M7	4x A53 + 1x M7	4x A53 + 1x M7	4x A53 + 1x M7
Frequenz	1,8GHz + 800MHz	1,6GHz + 800MHz	1,6GHz + 800MHz	1,6GHz + 800MHz	1,6GHz + 800MHz	1,6GHz + 800MHz
L2-Cache	512KB	512KB	512KB	512KB	512KB	512KB
GPU	3D/2D graphic acceleration ES 3.1/3.0, CL™ 1.2 VG™ 1.1	3D/2D graphic acceleration ES 3.1/3.0, CL™ 1.2 VG™ 1.1	3D/2D graphic acceleration ES 3.1/3.0, CL™ 1.2 VG™ 1.1	3D/2D graphic acceleration ES 3.1/3.0, CL™ 1.2 VG™ 1.1	3D/2D graphic acceleration ES 3.1/3.0, CL™ 1.2 VG™ 1.1	3D/2D graphic acceleration ES 3.1/3.0, CL™ 1.2 VG™ 1.1
VPU	-	1080p60, h.265/4, VP9, VP8 Video Encode: 1080p60, h.265/4	1080p60, h.265/4, VP9, VP8 Video Encode: 1080p60, h.265/4	1080p60, h.265/4, VP9, VP8 Video Encode: 1080p60, h.265/4	1080p60, h.265/4, VP9, VP8 Video Encode: 1080p60, h.265/4	1080p60, h.265/4, VP9, VP8 Video Encode: 1080p60, h.265/4
Betriebssystem	-	-	-	-	-	-
Linux	Buildroot/ Yocto (uboot installiert)	Buildroot/ Yocto (uboot installiert)	Buildroot/ Yocto (uboot installiert)	Yocto (uboot installiert)	Yocto (uboot installiert)	Yocto (uboot installiert)
Echtzeit	FreeRTOS	FreeRTOS	FreeRTOS	FreeRTOS	FreeRTOS	FreeRTOS
Speicher	-	-	-	-	-	-
Flash	4GB eMMC	8GB eMMC 2k EEPROM	8GB eMMC 2k EEPROM	8GB eMMC 2k EEPROM	2kbit EEPROM	2kbit EEPROM
eMMC	max. 64GB	max. 64GB	max. 64GB	max. 64GB	8GB	32GB
RAM	1GB LPDDR4	2GB LPDDR4	2GB LPDDR4	2GB LPDDR4	2GB LPDDR4	4GB LPDDR4
Schnittstellen	-	-	-	-	-	-
SD-Karte	1x extern	1x extern	1x extern	1x extern	1x SDIO	1x SDIO
Ethernet	2x GBIT LAN	2x 100/1000Mb	2x 100/1000Mb	2x 100/1000Mb	2x 100/1000Mb	2x 100/1000Mb
WLAN	-	802.11 ac/a/b/g/n	802.11 ac/a/b/g/n	802.11 ac/a/b/g/n	802.11 ac/a/b/g/n	802.11 ac/a/b/g/n
BT	-	5.0 LE	5.0 LE	5.0 LE	5.0 LE	5.0 LE
USB Host	1x 2.0	1x 3.0	1x 3.0	1x 3.0	1x 3.0	1x 3.0
USB Device	1x OTG 2.0	1x OTG 3.0	1x OTG 3.0	1x OTG 3.0	1x OTG 3.0	1x OTG 3.0
CAN	2x	max. 2x	max. 2x	2x	2x	2x
UART	max. 4x	max. 4x	max. 4x	max. 4x	max. 4x	max. 4x
I2C	max. 4x	max. 4x	max. 4x	max. 4x	max. 4x	max. 4x
SPI	max. 2x	max. 2x	max. 2x	max. 2x	max. 2x	max. 2x
Audio	Line In/ Out/ Mic/ Headphone	Line In/ Out/ Mic/ Headphone	Line In/ Out/ Mic/ Headphone	Line In/ Out/ Mic/ Headphone	Line In/ Out/ Mic/ Headphone	Line In/ Out/ Mic/ Headphone
Touch Panel	analog resistive und PCAP Touch ext. via I2C	analog resistive und PCAP Touch ext. via I2C	analog resistive und PCAP Touch ext. via I2C	analog resistive und PCAP Touch ext. via I2C	analog resistive und PCAP Touch ext. via I2C	analog resistive und PCAP Touch ext. via I2C
Kamera analog/digital	1x MIPI CSI	2x MIPI CSI	2x MIPI CSI	2x MIPI-CSI	2x MIPI-CSI	2x MIPI-CSI
PCIe	1x	1x	1x	1x	1x	1x
RTC	external IC	external IC	external IC	external IC	external IC	external IC
sonstige Schnittstellen	max. 4x PWM, SPDIF, ESAI, SAI, SSI	max. 4x PWM, SPDIF, ESAI, SAI, SSI	max. 4x PWM, SPDIF, ESAI, SAI, SSI	max. 4x PWM, SPDIF, ESAI, SAI, SSI	max. 4x PWM, SPDIF, ESAI, SAI, SSI	max. 4x PWM, SPDIF, ESAI, SAI, SSI
Display	-	-	-	-	-	-
LVDS	1x 8 Lanes	-	-	1x 4 Lanes	1x 4 Lanes	1x 4 Lanes
CRT/DVI	-	1x DVI	1x DVI	-	-	-
MIPI-DSI	-	1x 4 Lanes	1x 4 Lanes	1x 4 Lanes	1x 4 Lanes	1x 4 Lanes
Allgemein	-	-	-	-	-	-
Stromversorgung	+3.8V bis 5.5VDC	+3.8V bis 5.5VDC	+3.8V bis 5.5VDC	+3.8V bis 5.5VDC	+3.8V bis 5.5VDC	+3.8V bis 5.5VDC
Leistungsaufnahme	3W typ.	4W typ.	4W typ.	3W typ.	3W typ.	3W typ.
Betriebstemperaturbereich	0°C - +70°C	-20°C - +85°C	-40°C - +85°C	-20°C - +85°C	-40°C - +85°C	-20°C - +85°C
Größe	35x40mm (LxB)	35x40mm (LxB)	35x40mm (LxB)	35x40mm (LxB)	35x40mm (LxB)	35x40mm (LxB)
Gewicht	~10g	~10g	~10g	~10g	~10g	~10g
Minimale Verfügbarkeit	2035	2035	2035	2036	2036	2036
	PicoCore™MX8MPr2-V2-LIN	PicoCore™MX8MPr2-V3I-LIN	PicoCore™MX8MPr2-V3XI-LIN	PicoCore™MX8MPr2-V4I-LIN	PicoCore™MX8MPr2-V4XI-LIN	PicoCore™MX8MP-V5I-W10

	Starterkit PicoCore™MX8MP Linux NXP i.MX 8M Plus Evaluation Board PicoCore™MX8MP-V4I-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCoreMX8MP-SKIT-LIN	360,- €
	Starterkit PicoCore™MX8MP Windows 10 IoT NXP i.MX8M Plus with Windows 10 IoT evaluation kit. Includes carrier board, 7" LVDS PCAP display and access to software and documentation. Bestellnr.: PCoreMX8MP-SKIT-W10	360,- €

Software

	Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS	500,- €
	Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW	700,- €
	Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux	1,000,- €

Displays

3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar)
3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch)
Bestellnr.: B.LCD.22

80,- €

Touch-Kits

	Resistives Touch Kit Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse. Bestellnr.: SINTF-ADP-RESTOUCH	35,- €
	Resistives Touch Kit 2 Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse. Bestellnr.: SINTF-ADP-RTI2C	60,- €

Kabel

	LVDS Kabel LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite. Bestellnr.: B.MKAB.53	22,- €
	30poliges Filmkabel Filmkabel, 30pol., 0,5mm, l=100mm für Displays Zum Anschluss des Displays B.LCD.22 über ADP-MIPI2MIPI1 Bestellnr.: B.MKAB.55	10,- €
	LVDS/MIPI Adapter Kabel LVDS/MIPI Kabel zum Anschluss an LCD.7.LVDS.1, LCD.10.LVDS.1 und ADP-MIPI2LVDS1 Bestellnr.: B.MKAB.44	12,- €

Adapter

	MIPI-DSI zu LVDS Adapter Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse. Bestellnr.: ADP-MIPI2LVDS1	25,- €
	mPCIe Modul mit WLAN/BT mPCIe-Full-Mini Type F1 oder mPCIe-Half-Mini Type H1 Modul mit WLAN 2.4/ 5 GHz und BT5.0 LE Bestellnr.: ADP-mPCIe-WLAN	40,- €
	Adapterboard MIPI-DSI (JILI30) zu RGB für EDT Unified Serie Ermöglicht die Umwandlung von MIPI-DSI (JILI30) in RGB Signale. Bestellnr.: ADP-MIPI2RGB1	30,- €
	MIPI-DSI (FFC) zu MIPI-DSI (JILI30) Adapter Ermöglicht die Umsetzung von 30pol FFC Verbindungen des 3.5“ MIPI Display von F&S auf JILI30 (JAE X30HL-B). Bestellnr.: ADP-MIPI2MIPI1	25,- €

Steckverbinder

PicoCore™ 100-poliger Steckverbinder
Zur Verbindung der PicoCore™ Module mit dem Baseboard (20 Stück).
Bestellnr.: B.MBU.2R100PS.3

30,- €

Workshops

	Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1	Anfrage
	Secure Boot as a Package Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software. Bestellnr.: WS-SBP	500,- €

Sonstiges

	USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1	20,- €
	SMD Abstandshalter für PicoCore™ Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück) Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen. Bestellnr.: B.MSCHR.22	70,- €
	Patch Antenne Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse. Bestellnr.: B.ANT.6	3,- €
	Kühlkörper Rippenkühlkörper zum Aufkleben zur Kühlung der CPU Bestellnr.: MHS.HS1919.1	10,- €
	Heat Spreader PicoCore100 Heat Spreader zur Kühlung von PicoCore Boards. Bestellnr.: MHS.PC100.1	10,- €
	Heat Sink Heat Sink zur Kühlung von PicoCore, efus Boards. Bestellnr.: MHS.PC100.2	12,- €

Varianten

	PicoCore™MX8MPr2-V2-LIN NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 1GB LPDDR4 RAM, 4GB eMMC, 1x 100/1000Mb Ethernet, Audio Line In/ Out/ Mic/ Headphone , PCIe, MIPI-CSI Kamera, Touch, LVDS, 0°C - +70°C, 3.8V bis 5.5VDC Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MPr2-V2-LIN	Anfrage
	PicoCore™MX8MPr2-V3I-LIN NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x 100/1000Mb Ethernet, Audio Line In/ Out/ Mic/ Headphone , PCIe, 2x MIPI-CSI Kamera, Touch, DVI, -20°C - +85°C, 3.8V bis 5.5VDC Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MPr2-V3I-LIN	Anfrage
	PicoCore™MX8MPr2-V3XI-LIN NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x 100/1000Mb Ethernet, Audio Line In/ Out/ Mic/ Headphone , PCIe, 2x MIPI-CSI Kamera, Touch, DVI, -40°C - +85°C, 3.8V bis 5.5VDC Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MPr2-V3XI-LIN	Anfrage
	PicoCore™MX8MPr2-V4I-LIN NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x Gigabit Ethernet, Audio, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, MIPI-DSI, -20°C - +85°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MPr2-V4I-LIN	Anfrage
	PicoCore™MX8MPr2-V4XI-LIN NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x Gigabit Ethernet, Audio, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, MIPI-DSI, -40°C - +85°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MPr2-V4XI-LIN	Anfrage
	PicoCore™MX8MP-V5I-LIN NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 4GB LPDDR4 RAM, 32GB eMMC 2k EEPROM, 2x Gigabit Ethernet, Audio Codec, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, MIPI-DSI, -20°C - +85°C, Linux Yocto, FreeRTOS, Windows 10 IoT Enterprise Bestellnr.: PCoreMX8MPr2-V5I-LIN	Anfrage
	PicoCore™MX8MP-V5I-W10 NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 4GB LPDDR4 RAM, 32GB eMMC 2k EEPROM, 2x Gigabit Ethernet, Audio Codec, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, MIPI-DSI, -20°C - +85°C, Linux Yocto, FreeRTOS, Windows 10 IoT Enterprise Bestellnr.: PCoreMX8MPr2-V5I-W10	Anfrage

Starterkit

	Starterkit PicoCore™MX8MP Linux NXP i.MX 8M Plus Evaluation Board PicoCore™MX8MP-V4I-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCoreMX8MP-SKIT-LIN	360,- €
	Starterkit PicoCore™MX8MP Windows 10 IoT NXP i.MX8M Plus with Windows 10 IoT evaluation kit. Includes carrier board, 7" LVDS PCAP display and access to software and documentation. Bestellnr.: PCoreMX8MP-SKIT-W10	360,- €

Yocto Release Y2024.07

Für die CPU NXP i.MX8M Plus bietet F&S ein Yocto-basierte Umgebung an. Wir bieten das Linux BSP fsimx8mp-Y2024.07 an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Das BSP beinhaltet die von F&S angepassten Quelltextpakete von U-Boot (2021.04), Linux-Kernel (basierend auf 5.15.160) und Yocto (4.0.20 Kirkstone). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet eine virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 36 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

➜ Mehr Informationen über das neue Yocto Release Y2024.07

Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 36

Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir eine auf VirtualBox basierende virtuelle Festplatten VHD zum Download bereit. Die VHD verwendet Fedora 36 als Linux Distribution.

Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.

Für unsere Kunden ist die Maschine kostenlos.

VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx8mm, fsimx8mn und fsimx8mp (64 bit CPU).
In der VHD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.

qtcreator debugging 400px

Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.

➜ Mehr Informationen zur F&S Development Machine im F&S Support Forum
➜ Download F&S Development Machine - Fedora 36
➜ Quickstart Dokumentation

PicoCoreMX8MP - Product Flyer

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

English (1.2 MB, pdf) - 06.05.2022

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Customer Specific Boards (93 KB, pdf) - 20.09.2017

PicoCoreMX8MP - Linux

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Advice for Linux on PC (2 MB, pdf) - 10.01.2018

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

PicoCoreMX8MP Linux First Steps (1.5 MB, pdf) - 06.09.2024

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

GPIO Reference Card (349 KB, pdf) - 12.07.2021

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Quickstart with FS Development Machine (1 MB, pdf) - 06.05.2020

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Application Development with Eclipse (2.4 MB, pdf) - 18.10.2022

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Application Development with Crank (485 KB, pdf) - 28.07.2022

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Application Development with QT (2.1 MB, pdf) - 16.01.2024

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Steps Required For Creating A Progress Bar In Linux (473 KB, pdf) - 12.07.2019

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Linux on F&S Boards (2.9 MB, pdf) - 20.12.2023

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

How to Write SD Card Image (121 KB, pdf) - 29.03.2021

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

DOTNET on F&S Boards (1.1 MB, pdf) - 19.06.2024

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Visual Studio Code C/C++ Application Development (455 KB, pdf) - 29.05.2024

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

FreeRTOS on FSiMX8MP Boards (673 KB, pdf) - 02.09.2022

PicoCoreMX8MP - Hardware

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

PicoCoreMX8MP Hardware Documentation (962 KB, pdf) - 17.11.2023

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Baseboard Hardware Documentation (2.1 MB, pdf) - 10.01.2023

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Baseboard PCoreBBDSI Design Files (14 MB, zip) - 25.09.2024

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Baseboard PCoreBBDSI Gerber Files (772 KB, zip) - 09.09.2021

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Baseboard PCoreBBDSI 3D Files (21 MB, zip) - 15.12.2021

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Baseboard PCoreBBDSI Placement (5.7 MB, pdf) - 09.09.2021

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Baseboard PCoreBBDSI Schematic (2.9 MB, pdf) - 20.06.2024

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

3D Step Model PicoCoreMX8MP (1.5 MB, zip) - 09.07.2024

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

3D Step Model PicoCoreMX8MPr2 (1.6 MB, zip) - 09.07.2024

Varianten

	PicoCore™MX8MPr2-V2-LIN NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 1GB LPDDR4 RAM, 4GB eMMC, 1x 100/1000Mb Ethernet, Audio Line In/ Out/ Mic/ Headphone , PCIe, MIPI-CSI Kamera, Touch, LVDS, 0°C - +70°C, 3.8V bis 5.5VDC Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MPr2-V2-LIN	Anfrage
	PicoCore™MX8MPr2-V3I-LIN NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x 100/1000Mb Ethernet, Audio Line In/ Out/ Mic/ Headphone , PCIe, 2x MIPI-CSI Kamera, Touch, DVI, -20°C - +85°C, 3.8V bis 5.5VDC Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MPr2-V3I-LIN	Anfrage
	PicoCore™MX8MPr2-V3XI-LIN NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x 100/1000Mb Ethernet, Audio Line In/ Out/ Mic/ Headphone , PCIe, 2x MIPI-CSI Kamera, Touch, DVI, -40°C - +85°C, 3.8V bis 5.5VDC Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MPr2-V3XI-LIN	Anfrage
	PicoCore™MX8MPr2-V4I-LIN NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x Gigabit Ethernet, Audio, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, MIPI-DSI, -20°C - +85°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MPr2-V4I-LIN	Anfrage
	PicoCore™MX8MPr2-V4XI-LIN NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 2GB LPDDR4 RAM, 8GB eMMC 2k EEPROM, 2x Gigabit Ethernet, Audio, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, MIPI-DSI, -40°C - +85°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MPr2-V4XI-LIN	Anfrage
	PicoCore™MX8MP-V5I-LIN NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 4GB LPDDR4 RAM, 32GB eMMC 2k EEPROM, 2x Gigabit Ethernet, Audio Codec, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, MIPI-DSI, -20°C - +85°C, Linux Yocto, FreeRTOS, Windows 10 IoT Enterprise Bestellnr.: PCoreMX8MPr2-V5I-LIN	Anfrage
	PicoCore™MX8MP-V5I-W10 NXP i.MX 8M Plus ARM Cortex-A53 + Cortex-M7, 4GB LPDDR4 RAM, 32GB eMMC 2k EEPROM, 2x Gigabit Ethernet, Audio Codec, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, MIPI-DSI, -20°C - +85°C, Linux Yocto, FreeRTOS, Windows 10 IoT Enterprise Bestellnr.: PCoreMX8MPr2-V5I-W10	Anfrage

Starterkit

	Starterkit PicoCore™MX8MP Linux NXP i.MX 8M Plus Evaluation Board PicoCore™MX8MP-V4I-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCoreMX8MP-SKIT-LIN	360,- €
	Starterkit PicoCore™MX8MP Windows 10 IoT NXP i.MX8M Plus with Windows 10 IoT evaluation kit. Includes carrier board, 7" LVDS PCAP display and access to software and documentation. Bestellnr.: PCoreMX8MP-SKIT-W10	360,- €

Link zum Forum

Support finden Sie jederzeit in unserem Forum.

Aktuelle Beiträge

14 Nov, 12:20	Change to winter time
13 Nov, 08:06	UARTC Voltage level problem on the RX side
11 Nov, 15:27	No serial communication when booting
11 Nov, 11:06	Unclear behaviour of ON_OFF pin on PicoCore
08 Nov, 09:19	[Solved] Shutdown on MX8MP
07 Nov, 17:21	Shared memory does not work anymore after update to release Y2024.07
06 Nov, 16:21	Reset behaviour of GPIO-Pins
05 Nov, 16:07	Ethernet issue
05 Nov, 13:57	SD-card doesn't recognized by Linux in PicoCore imx8ulp.
05 Nov, 13:53	PicoCore Som version number

Windows 10/11 IoT Enterprise

Windows IoT Enterprise ist ein vollwertiges Windows das alle Arten von Windows Programme unterstützt. Gleichzeitig wurde die Speicheranforderungen (RAM 2FG und Flash 16GB) auf ein Minimum reduziert. Die Performance auf einer NXP CPU (i.MX8M Plus oder i.MX93) ist sehr gut. Der Microsoft Edge Browser (basiert auf Chromium) läuft flüssig und stellt auch Videos problemlos dar.

Langfristige Betriebssystemunterstützung

Ein besonders Merkmal von Windows IoT Enterprise ist die langfristige Betriebssystemunterstützung (LTSC). Diese Version bietet eine optionale Unterstützung von bis zu 10 Jahren, was eine stabile und verlässliche Plattform für Ihre Geräte gewährleistet.

Großes Ökosystem

Mit Windows IoT Enterprise haben Sie Zugriff auf Tausende von bestehenden Apps und können ein riesiges Ökosystem nutzen. Verwenden Sie Ihre bestehenden C# .Net-Anwendungen und entwicklen Sie sie weiter.

Sicherheit und Schutz

Nutzen Sie vorhandene, unternehmensgerechte Geräteverwaltungs-Tools, um Ihre Geräte auf dem neuesten Stand zu halten und zuverlässig zu betreiben. Funktionen wie Secure Boot und Over-the-Air-Updates sind integriert, um Ihre Geräte zu schützen und sicherzustellen, dass sie immer auf dem neuesten Stand sind.

Multi-Cloud-Konnektivität

Windows IoT Enterprise ermöglicht Multi-Cloud-Konnektivität, was eine nahtlose Integration und Verwaltung Ihrer Geräte in verschiedenen Cloud-Umgebungen erlaubt.

Kontaktieren Sie uns

Für weitere Informationen zu Funktionen und Verfügbarkeit von Windows IoT Enterprise auf F&S Modulen stehen wir Ihnen gerne zur Verfügung.(Forum)

Computer on Module		mit NXP i.MX 8M Plus
Ein weiteres Mitglied der kompakten PicoCore™ Computer On Module Produktfamilie wird mit NXP i.MX 8M Plus CPU angeboten. Die Formfaktor Größe von nur 35 x 40mm erlaubt den Einsatz in kompakten Gehäusen. Das Modul zeichnet sich durch sehr gute Multimediafunktionen aus und ist dank seiner Verlässlichkeit bestens für maschinelles Lernen und industrielle IoT Anwendungen geeignet. Heterogenes Multikern Prozessorkonzept Beginnend mit der i.MX8M Nano CPU über die i.MX8M Mini CPU rundet die i.MX 8M Plus CPU von NXP das Programm der i.MX8M CPUs nach oben ab. Es kamen einige zusätzliche Funktionen und Schnittstellen hinzu: Machine Learning, Cortex-M7 mit 800MHz, Displayschnittstellen LVDS, MIPI-DSI und HDMI, eine performante Grafikeinheit (2D/ 3D), USB 3.0 und CAN-FD um nur einige zu nennen. Der i.MX 8M Plus ist ein heterogener Multikern Applikationsprozessor für embedded Module. Auf dem PicoCore™ System on Module eingesetzt, eigent er sich hervorragend für Applikationen die starke Bildverabeitungs- und Multimediafeatures benötigen, sowie für maschinelles Lernen und Industrie 4.0 Anwendungen. Der Prozessor besteht aus einem Dual oder Quad ARM^® Cortex^®-A53 Kern mit bis zu 1.8GHz, plus einem Cortex^®-M7 Kern für Echtzeitverarbeitung mit 800MHz. Des weiteren bietet der Prozessor eine Neural Processing Unit (NPU). Der i.MX 8M Plus verfügt über Video Encode (inkl. h.265) und Decode, 2D/3D Grafikbeschleunigung und verschiedenste Audio und Voice Funktionalitäten. ➜ mehr Informationen zum NXP i.MX 8M Plus Applikationsprozessor Langzeitverfügbarkeit bis 2036 Ein weiteres Merkmal ist die lange Verfügbarkeit der PicoCoreMX8MP bis mindestens 2036.		Ausstattung und Schnittstellen Die PicoCore™MX8MP verfügt über ausreichend Speicher (RAM und eMMC Flash). Das Modul bietet viele Schnittstellen auf den 2x 100 poligen Steckverbindern. Die PicoCore™MX8MP verfügt über max. 2x Gigabit Ethernet (opt. RGMII), 802.11 ac/a/b/g/n WLAN, BT 5.0 LE, 1x USB Host 2.0/3.0, 1x USB Device OTG 2.0/3.0, max. 2x CAN, max. 4x UART, max. 4x I2C, max. 2x SPI und Audio Line In/ Out/ Mic/ Headphone/ I2S. Der Dual Image Signal Processor ermöglicht max. 2x MIPI-CSI Kamera. Zusätzlich stehen noch RTC, max. 4x PWM, SPDIF, ESAI, SAI und SSI bereit. Zur Displayansteuerung steht eine MIPI-DSI Schnittstelle mit vier Lanes oder 1-2 LVDS Schnittstellen mit vier Lanes, oder eine LVDS Schnittstelle mit acht Lanes oder DVI zur Verfügung. Touch Panel können extern über I2C angeschlossen werden. Betriebssystem Das für die PicoCore™MX8MP angepasste Betriebssystem ist Linux. Linux Yocto unterstützt alle Schnittstellen, dadurch kann eine einfache Softwareentwicklung ohne große Hardwarekenntnisse gewährleistet werden. Für die Steuerung des Echtzeit-Kerns M7 steht FreeRTOS zur Verfügung. NXP i.MX 8M Plus Linux Development Board Für einen einfachen Start in die Entwicklung bieten wir ein sofort lauffähiges PicoCore™MX8MP Starterkit inklusive Board, Baseboard, Display, Kabeln und Zugang zu Dokumentation und Software an. Die bereitgestellte Software enthält das Board Support Package und die Toolchain für Bare Metal oder FreeRTOS. Abgerundet wird dies über unser großes Angebot an Software Leistungen, Workshops und kostenlosen Support via Forum, E-Mail und Telefon.

Computer on Module

mit NXP i.MX 8M Plus

Ein weiteres Mitglied der kompakten PicoCore™ Computer On Module Produktfamilie wird mit NXP i.MX 8M Plus CPU angeboten.
Die Formfaktor Größe von nur 35 x 40mm erlaubt den Einsatz in kompakten Gehäusen. Das Modul zeichnet sich durch sehr gute Multimediafunktionen aus und ist dank seiner Verlässlichkeit bestens für maschinelles Lernen und industrielle IoT Anwendungen geeignet.

Heterogenes Multikern Prozessorkonzept

Beginnend mit der i.MX8M Nano CPU über die i.MX8M Mini CPU rundet die i.MX 8M Plus CPU von NXP das Programm der i.MX8M CPUs nach oben ab.
Es kamen einige zusätzliche Funktionen und Schnittstellen hinzu: Machine Learning, Cortex-M7 mit 800MHz, Displayschnittstellen LVDS, MIPI-DSI und HDMI, eine performante Grafikeinheit (2D/ 3D), USB 3.0 und CAN-FD um nur einige zu nennen.
Der i.MX 8M Plus ist ein heterogener Multikern Applikationsprozessor für embedded Module. Auf dem PicoCore™ System on Module eingesetzt, eigent er sich hervorragend für Applikationen die starke Bildverabeitungs- und Multimediafeatures benötigen, sowie für maschinelles Lernen und Industrie 4.0 Anwendungen.

Der Prozessor besteht aus einem Dual oder Quad ARM^® Cortex^®-A53 Kern mit bis zu 1.8GHz, plus einem Cortex^®-M7 Kern für Echtzeitverarbeitung mit 800MHz. Des weiteren bietet der Prozessor eine Neural Processing Unit (NPU).
Der i.MX 8M Plus verfügt über Video Encode (inkl. h.265) und Decode, 2D/3D Grafikbeschleunigung und verschiedenste Audio und Voice Funktionalitäten.

➜ mehr Informationen zum NXP i.MX 8M Plus Applikationsprozessor

Langzeitverfügbarkeit bis 2036

Ein weiteres Merkmal ist die lange Verfügbarkeit der PicoCoreMX8MP bis mindestens 2036.

Ausstattung und Schnittstellen

Die PicoCore™MX8MP verfügt über ausreichend Speicher (RAM und eMMC Flash).

Das Modul bietet viele Schnittstellen auf den 2x 100 poligen Steckverbindern.

Die PicoCore™MX8MP verfügt über max. 2x Gigabit Ethernet (opt. RGMII), 802.11 ac/a/b/g/n WLAN, BT 5.0 LE, 1x USB Host 2.0/3.0, 1x USB Device OTG 2.0/3.0, max. 2x CAN, max. 4x UART, max. 4x I2C, max. 2x SPI und Audio Line In/ Out/ Mic/ Headphone/ I2S. Der Dual Image Signal Processor ermöglicht max. 2x MIPI-CSI Kamera. Zusätzlich stehen noch RTC, max. 4x PWM, SPDIF, ESAI, SAI und SSI bereit.

Zur Displayansteuerung steht eine MIPI-DSI Schnittstelle mit vier Lanes oder 1-2 LVDS Schnittstellen mit vier Lanes, oder eine LVDS Schnittstelle mit acht Lanes oder DVI zur Verfügung.

Touch Panel können extern über I2C angeschlossen werden.

Betriebssystem

Das für die PicoCore™MX8MP angepasste Betriebssystem ist Linux. Linux Yocto unterstützt alle Schnittstellen, dadurch kann eine einfache Softwareentwicklung ohne große Hardwarekenntnisse gewährleistet werden.

Für die Steuerung des Echtzeit-Kerns M7 steht FreeRTOS zur Verfügung.

NXP i.MX 8M Plus Linux Development Board

Für einen einfachen Start in die Entwicklung bieten wir ein sofort lauffähiges PicoCore™MX8MP Starterkit inklusive Board, Baseboard, Display, Kabeln und Zugang zu Dokumentation und Software an. Die bereitgestellte Software enthält das Board Support Package und die Toolchain für Bare Metal oder FreeRTOS.

Abgerundet wird dies über unser großes Angebot an Software Leistungen, Workshops und kostenlosen Support via Forum, E-Mail und Telefon.

PicoCore™MX8MP

Computer On Module mit NXP i.MX 8M Plus CPU

Software

Displays

Touch-Kits

Kabel

Adapter

Steckverbinder

Workshops

Sonstiges

Varianten

Starterkit

Yocto Release Y2024.07

Entwicklungsstart in unter einer StundeF&S Development Machine - Fedora 36

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Varianten

Starterkit

Link zum Forum

Aktuelle Beiträge

Windows 10/11 IoT Enterprise

Langfristige Betriebssystemunterstützung

Großes Ökosystem

Sicherheit und Schutz

Multi-Cloud-Konnektivität

Kontaktieren Sie uns

Heterogenes Multikern Prozessorkonzept

Langzeitverfügbarkeit bis 2036

Ausstattung und Schnittstellen

Betriebssystem

NXP i.MX 8M Plus Linux Development Board

Support

Anschrift

Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 36
