Produktübersicht

armStone™	PicoCore™	efus™

100x72mm Single Voltage 5V, 12V optional LVDS,MIPI-DSI, DVI WLAN, BT Feature Connector 2,54mm PicoITX - Single Board Computer NXP i.MX 95, NXP i.MX 8M Plus, NXP i.MX 8ULP, NXP i.MX6, NXP Vybrid Neural processing unit	35x40mm Single Voltage 5V RGB, LVDS, MIPI, DVI zwei Steckverbinder mit je 80/100 Pin WLAN, BT NXP i.MX 93/91, NXP i.MX 8M Plus/Mini/Nano, NXP i.MX 8ULP, NXP i.MX 6ULL, NXi.MX 6SoloX, i.MX 7ULP Neural processing unit	47x62mm Single Voltage 5V RGB, LVDS, DVI, MIPI-DSI MXM2 Goldfinger Connector, 230 Pins, 0,5mm WLAN, BT NXP i.MX 93/91, NXP i.MX 8M Plus, NXP i.MX 8DualX/ QuadXPlus, i.MX 6UL/ULL, i.MX 6, i.MX 6SoloX Neural processing unit

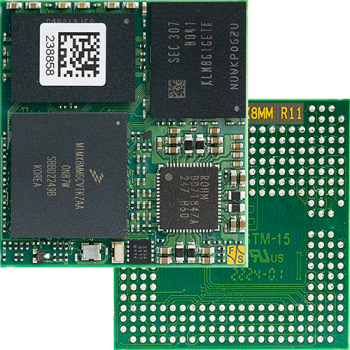

OSM™	SMARC™	QBliss™

OSM(TM) 1.1 Standard 30x30mm Single Voltage 5V RGB, LVDS, MIPI-DSI NXP i.MX 93/91, NXP i.MX 8M Plus/Mini, NXP i.MX 8ULP neural processing unit Einseitig bestückt	SMARC (TM) 2.2 Standard 82x50mm Single Voltage 5V WLAN, BT MXM3 Goldfinger Connector NXP i.MX 8M Plus, NXP i.MX 95	Qseven Standard 70x70mm Single Voltage 5V LVDS, DVI MXM2 Goldfinger Connector, 230 Pins, 0,5mm NXP i.MX 6

F&S Boardstrategie

Besteht während der Entwicklungsphase oder bei einem späteren Redesign der Bedarf nach mehr Prozessorleistung oder nach weiteren Schnittstellen, kann dies zu einem ernsthaften Problem führen. Nicht jedoch bei F&S Boards. In jeder Boardfamilie stehen pin- und softwarekompatible Boards zur Verfügung. Weitere Boards kommen jährlich hinzu und ergänzen die Boardfamilie oder ersetzen abgekündigte Boards (frühestens nach 10 Jahren).

Mit dieser Boardstrategie geht der Kunde kein Risiko ein.

Abhängig vom Kundenwunsch kann eine der sechs Boardfamilien eingesetzt werden, jede Boardfamilie erfüllt unterschiedliche Bedürfnisse.

F&S Projektgarantie

F&S Elektronik Systeme bietet seinen Kunden eine Projektgarantie.

Gemeinsam werden alle während der Entwicklung aufkommenden Probleme behoben (Hardware- wie auch Software) und Wünsche erfüllt. Ziel ist es das Kundenprojekt erfolgreich abzuschließen und auch nach dem Serienstart über die gesamte Laufzeit das Projekt weiter zu begleiten.
Ein weiterer wichtiger Punkt der Projektgarantie ist die Langzeitverfügbarkeit jedes Moduls für mindestens 10 Jahre.
Diese Projektgarantie ebnete den Weg für F&S Boards in viele Applikationen namhafter Kunden in ganz Europa.

Boardfamilien

	armStone™	efus™	OSM	PicoCore™	SMARC	PicoCOM™	PicoMOD	NetDCU
Formfaktor	SBC	SoM	SoM	SoM	SoM	SoM	SoM	SoM
Baseboardkomplexität	-	leicht	hoch	leicht	mittel	leicht	leicht	sehr leicht
CPU Performance bis zu (Cores)	Cortex-A53 (4)	Cortex-A55	Cortex-A55	Cortex-A53 (4)	Cortex-A55 (4)	Cortex-A9 (1)	Cortex-A9	Cortex-A9
Windows	✔	✔	✔			✔	✔	✔
Linux	✔	✔	✔	✔	✔	✔	✔	✔
Standard	PicoITX Formfaktor		OSM / SGeT		SMARC/ SGeT
LCD Schnittstelle	RGB LVDS	RGB LVDS	RGB LVDS MIPI-DSI	RGB, LVDS, MIPI-DSI	LVDS	RGB	RGB LVDS	RGB
Monitor	DVI	DVI	-	-	DVI	-	DVI	-
Farbtiefe bis zu	24Bit	24Bit	24Bit	24Bit	24Bit	18Bit	24Bit	24Bit
Auflösung bis zu	FullHD	FullHD	FullHD	1080p60	FullHD	WXGA	WXGA	FullHD
DATA-BUS	-	-	-	-	-	-	✔	✔
Kamera	-	✔	MIPI-CSI	✔	✔	-	✔	-
Ethernet	2x	2x	2x	2x	2x	2x	1x	2x
Stromversorgung	5V	5V	5V	5V	5V	3,3V	3,3V	5V
Größe (mm)	100x72	47x62.1	30x30	35x40	70x70	40x50	80x50	100x80
Steckverbinder	66pin	MXM-2 230pin	LGA	2x 100pin	MXM-3	80pin	140pin	142pin

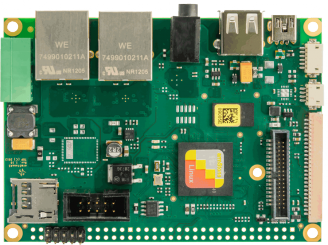

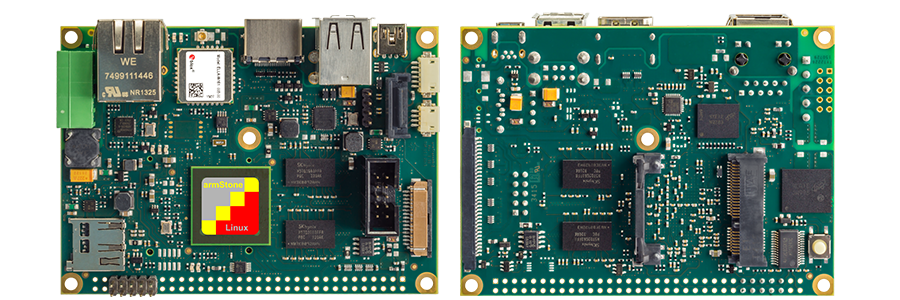

armStone™

Alternativ zu Lösungen mit Computer on Module (COM), für welche ein Basisboard notwendig ist, bietet sich der Einsatz eines Single Board Computers (SBC) in einem etablierten Formfaktor an. Der PicoITX Formfaktor ist perfekt ausgelegt für die Entwicklung kleiner, aber leistungsstarker Anwendungen.

Merkmale

100 x 72mm
Single Voltage 5V
LVDS TFT, HDMI
Feature Connector 2,54mm
PicoITX – Single Board Computer

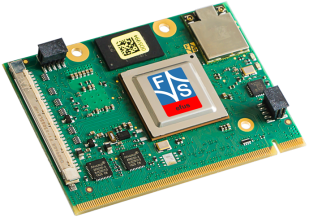

efus™

Der Formfaktor efus™ hat eine Größe von nur 47 x 62mm und ist mit Fingerkontakten für den gängigen 230-Pin MXM2 edge connector (preiswert, für Industrie und Automotiv zugelassen) ausgestattet.

Die Leiterplattenfläche der efus™ kann seitlich mit Funkmodulen (WLAN, ZigBee, Z-Wave, EnOcean) erweitert werden, ohne dass das Layout des CPU Bereichs verändert werden muss.

Merkmale

47x62mm
Single Voltage 5V
RGB/LVDS/DVI
MXM2 Goldfinger Connector,
230 Pins, 0,5mm
Kamera, PCIe, SATA

QBliss

F&S stellte als einer der ersten Boardhersteller ein Board im Qseven Formfaktor mit RISC-CPU vor.

Unterschied zu Qseven mit ATOM

kurze Bootzeit (5-8s)
geringe Leistungsaufnahme (3W)
geringe Lizenzkosten (bei WCE/ WEC 7

Merkmale

70 x70mm
Single Voltage 5V
LVDS - TFT, DVI-D
Goldfinger Verbinder, 230 Pins, 0,5mm
CPU Cortex-A8 bis Cortex-A9
Qseven Standard

PicoCOM

40x50mm, extrem kompakt und preiswert, zuverlässiger 80pol SMD Steckverbinder, 3.3V single supply, zusätzlich benötigt man noch ein (einfaches) Basisboard. Auf dem Basisboard sind nur noch Treiberbausteine (RS232, RS485, CAN, Ethernet-Transformator) und Buchsen notwendig. Alle PicoCOM Boards sind pinkompatibel und damit einfachst austauschbar/ skalierbar.

Merkmale

40 x 50mm
Single Voltage 3,3V
CPU von ARM9 bis Cortex-A5
TFT
günstig
nur ein Anschluss, 80 Pins, 0,8 Pitch

PicoMOD

50x80mm (Scheckkartenformat), zuverlässiger 140pol SMD Steckverbinder, 3.3V single supply, zusätzlich ist noch ein (einfaches) Basisboard notwendig. Auf dem Basisboard sind nur noch Treiberbausteine (RS232, RS485, CAN, Ethernet-Transformator) und Buchsen notwendig. Die Produktpalette reicht derzeit von ARM9-400MHz bis CortexA9-1GHz. Alle PicoMOD Boards sind pinkompatibel und damit einfachst austauschbar/ skalierbar.

Merkmale

80 x 50mm
Single Voltage 3,3V
TFT, LVDS, DVI-D
hohe Flexibilität
nur ein Steckverbinder, 140 Pins, 0,8 Pitch
Address- / Data- Bus
Kamera Interface

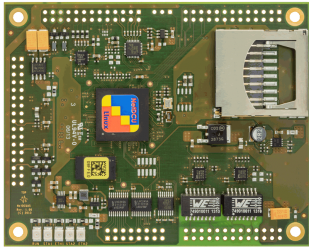

NetDCU

80x100mm, einfache und robuste 2.54mm Steckverbinder, 5V single supply, zusätzlich ist nur noch ein sehr einfaches Basisboard notwendig. Selbst Treiberbausteine für RS232, Buffer für Displaysignale und der Transformator für Ethernet sind schon vorhanden. Alle NetDCU Boards sind pinkompatibel und damit einfachst austauschbar/ skalierbar.

Merkmale

100 x 80mm
Single Voltage 5V
STN, CSTN, TFT
robuste 2,54mm Steckverbinder
Sehr einfaches Basisboard
keine externe Hardware notwendig

PicoCore™

35x40mm, geringer Board-to-Board Abstand (1,5mm), Steckverbinder: 2x100pin, 1.5mm bis 3mm Höhe bzw. 2x 100Pin, 1.5mm bis 4mm Höhe, 5V single supply, zusätzlich benötigt man noch ein sehr einfaches Basisboard. PicoCore™ System on Modules eignen sich ideal für kleine und stromsparende Prozessoren von NXP, wie i.MX 8M Mini/ Nano oder i.MX 8M Plus. Auf dem ARM-basierten PicoCore™ Formfaktor stehen bis zu 4 Cortex®-A53 Kerne und ein Cortex®-M4/M7 Kern zur Verfügung.

Merkmale

Formfaktor 35x40mm
Single Voltage 5V
Display Schnittstelle (RGB, LVDS, MIPI, HDMI)
zwei Steckverbinder mit je 80/100 Pin
WLAN, BT
NXP i.MX 6ULL, i.MX 6SoloX, i.MX 7ULP,
i.MX 8M Mini, i.MX 8M Nano, i.MX 8M Plus, i.MX RT1050
FreeRTOS
Linux Buildroot, Yocto
Windows Embedded Compact
Secure Boot, Encrypted Boot, Cloud Security
