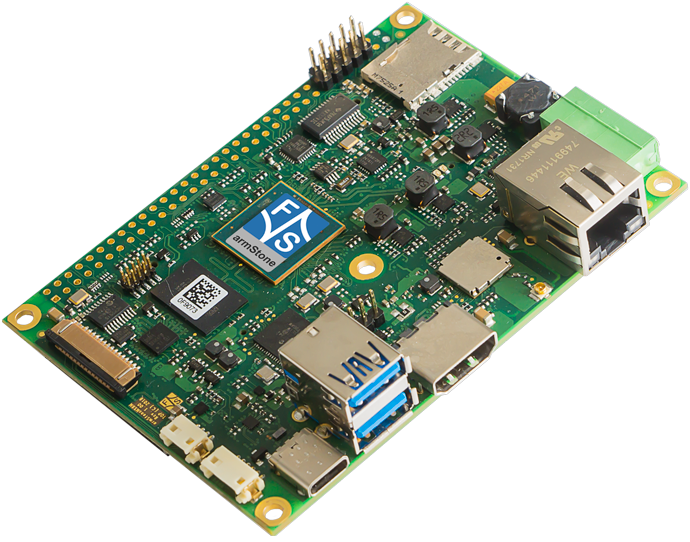

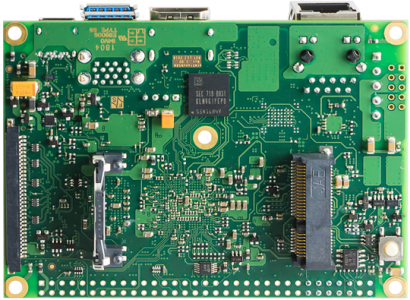

armStone™MX8M
Single Board Computer im PicoITX Formfaktor mit NXP i.MX 8M Prozessor
Für den Start in die Entwicklung empfehlen wir: |
armStone™MX8M | ||
Status | Muster | |
CPU | ||
Typ | NXP i.MX 8M | |
Kern | ARM Cortex-A53 + Cortex-M4 | |
Anzahl der Kerne | Dual/ Quad | |
Frequenz | max. 1,5GHz | |
GPU | 3D GC7000 Lite (4 shader) | |
VPU | MPEG2, MPEG4p2 H 263 bis 4Kp60 | |
Betriebssystem | ||
Linux | Yocto | |
Speicher | ||
Flash | max. 1GB SLC NAND | |
eMMC | max. 64GB | |
RAM | max. 8GB LPDDR4 | |
Schnittstellen | ||
SD-Karte | 1x optional | |
Ethernet | 1x 10/100/1000 Mbit | |
WLAN | IEEE 802.11a/b/g/n | |
BT | BT 2.1+EDR, 4.1 LE | |
USB Host | 2x USB 3.0 2x USB 2.0 |
|
USB Device | 1x USB 3.0 OTG | |
CAN | 1x | |
UART | 3x (1x RS232, 2x TTL) |
|
I2C | 4x | |
SPI | 2x | |
Audio | Line In/Out/Mic | |
Digital I/O | max. 32 | |
Touch Panel | analog reistive und PCAP Touch ext. via I2C | |
Kamera analog/digital | 0/MIPI-CSI | |
PCIe | 1x mit SIM Card Slot | |
RTC | | |
Display | ||
LVDS | 2x 24bit | |
CRT/DVI | 0/DVI | |
Allgemein | ||
Stromversorgung | 5V DC/±5% | |
Leistungsaufnahme | tbd | |
Betriebstemperaturbereich | 0°C - +70°C opt. -20°C - +85°C |
|
Größe | 100x72x15mm (LxBxH) |
|
Gewicht | ~60g | |
Minimale Verfügbarkeit | 2033 |
aStoneMX8M-V4-LIN | |
Status | Muster |
CPU | - |
Typ | NXP i.MX 8M |
Kern | ARM Cortex-A53 + Cortex-M4 |
Anzahl der Kerne | Quad |
Frequenz | 1GHz |
L2-Cache | 1MB |
GPU | 3D GC7000 Lite (4 shader) |
VPU | MPEG2, MPEG4p2 H 263 bis 4Kp60 |
Betriebssystem | - |
Linux | Yocto |
Speicher | - |
Flash | 256MB SLC 4GB eMMC |
eMMC | max. 64GB |
RAM | 1GB DDR3L |
Schnittstellen | - |
SD-Karte | 1x optional |
Ethernet | 1x 10/100/1000 Mbit |
USB Host | 2x USB 3.0 2x USB 2.0 |
USB Device | 1x USB 3.0 OTG |
CAN | 1x |
UART | 3x (1x RS232, 2x TTL) |
I2C | 4x |
SPI | 2x |
Audio | Line In/Out/Mic |
Digital I/O | max. 32 |
Touch Panel | analog reistive und PCAP Touch ext. via I2C |
Kamera analog/digital | 0/MIPI-CSI |
PCIe | 1x mit SIM Card Slot |
RTC | |
Display | - |
LVDS | 2x 24bit |
CRT/DVI | 0/DVI |
Allgemein | - |
Stromversorgung | 5V DC/±5% |
Leistungsaufnahme | tbd |
Betriebstemperaturbereich | 0°C - +70°C |
Größe | 100x72x15mm (LxBxH) |
Gewicht | ~60g |
Minimale Verfügbarkeit | 2033 |
aStoneMX8M-V4-LIN |
Software
Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW |
700,- € | |||
Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux |
1,000,- € |
Display
Kabel
LVDS Kabel LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite. Bestellnr.: B.MKAB.53 |
22,- € |
Adapter
MIPI Kamera Kit Adaptermodul mit Kamera Bestellnr.: ADP-MIPICAM1 |
100,- € | |||
mPCIe Modul mit WLAN/BT mPCIe-Full-Mini Type F1 oder mPCIe-Half-Mini Type H1 Modul mit WLAN 2.4/ 5 GHz und BT5.0 LE Bestellnr.: ADP-mPCIe-WLAN |
40,- € |
Workshop
Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1 |
Anfrage |
Sonstiges
USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1 |
20,- € | |||
Patch Antenne Patch Antenne für WLAN/BT (2.4 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse Bestellnr.: B.ANT.5 |
10,- € |
Varianten
aStoneMX8M-V4-LIN NXP i.MX 8M Quad Cortex-A53 + Cortex-M4, 1GB RAM, 256MB Flash, 4GB eMMC, Gb Ethernet, 1x CAN, Audio, PCIe, MIPI-CSI Kamera, 2x LVDS, DVI, 0°C-+70°C, 5V Versorgung, Linux Buildroot/Yocto Bestellnr.: aStoneMX8M-V4-LIN |
Anfrage |
Starterkit
Buildroot und Yocto
Das Linux-BSP "fsimx8m-B2020.01-pre" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt oder Wayland / Weston, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.
Alternativ zu Buildroot wird es auch eine Yocto-basierte Umgebung geben. Wir bieten das Linux BSP fsimx8m-Y2020.xx an, das auf Yocto basiert.
Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.
Beide BSPs beinhaltet die von F&S angepassten Quelltextpakete von U-Boot (2018.03), Linux-Kernel (basierend auf 4.14.78) und Buildroot (2019.05.01) oder Yocto (2.2). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.
F&S wird eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 27 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.
➜ Mehr Informationen über das neue Buildroot Release B2020.01-pre
armStoneMX8M - Product Flyer
- Deutsch (886 KB, pdf) - 19.10.2020
- Englisch (894 KB, pdf) - 19.10.2020
- Customer Specific Boards (93 KB, pdf) - 20.09.2017
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
armStoneMX8M - Hardware
- 3D Step Model (7.8 MB, zip) - 09.07.2024
- armStoneMX8M Hardware Documentation (1.6 MB, pdf) - 18.09.2020
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
armStoneMX8M - Linux
- armStoneMX8M Linux First Steps (1014 KB, pdf) - 19.05.2020
- GPIO Reference Card (48 KB, pdf) - 03.02.2020
- Advice for Linux on PC (2 MB, pdf) - 10.01.2018
- Application Development with Eclipse (2.4 MB, pdf) - 18.10.2022
- Steps Required For Creating A Progress Bar In Linux (473 KB, pdf) - 12.07.2019
- Linux on F&S Boards (2.9 MB, pdf) - 20.12.2023
- Mono on F&S Boards (2.6 MB, pdf) - 17.11.2023
- How to Write SD Card Image (121 KB, pdf) - 29.03.2021
- DOTNET on F&S Boards (1.1 MB, pdf) - 19.06.2024
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Varianten
aStoneMX8M-V4-LIN NXP i.MX 8M Quad Cortex-A53 + Cortex-M4, 1GB RAM, 256MB Flash, 4GB eMMC, Gb Ethernet, 1x CAN, Audio, PCIe, MIPI-CSI Kamera, 2x LVDS, DVI, 0°C-+70°C, 5V Versorgung, Linux Buildroot/Yocto Bestellnr.: aStoneMX8M-V4-LIN |
Anfrage |
Starterkit
Link zum Forum
Support finden Sie jederzeit in unserem Forum.
Aktuelle Beiträge
05 Dec, 06:29 |
WEC 2013: How to close UDP Ports 137 and 138 / how to disable NetBIOS over TCP/IP |
04 Dec, 12:48 |
New i.MX8MP GPU Driver |
04 Dec, 09:32 |
Prevent efusA9 with WEC 2013 from sending Device Info |
03 Dec, 08:58 |
Change to winter time |
02 Dec, 15:12 |
Question: eMMC vs NAND storage |
30 Nov, 11:59 |
armStone A5 in a Plexlog Datalogger |
29 Nov, 18:47 |
request to introduce a github repo also for the toolchain with corresponding history |
29 Nov, 14:51 |
SPIDEV probe function not called |
27 Nov, 14:10 |
NETDCU-USB Loader, F&S Driver fails to load Code 10 |
27 Nov, 13:43 |
i.MX6 CAAM - keyblob decryption fails after kernel upgrade |
Der Single Board Computer... | ...für komplexe Anforderungen | |
---|---|---|
Der Vorteil von Single Board Computern (SBC) ist, dass sie ohne Basisboard eingesetzt werden können und sich so besonders für schnelles "Time-To-Market" eignen. Asymmetrisches MultiprocessingDie armStone™MX8M basiert auf der Multimedia CPU i.MX 8M von NXP Der Vorteil dieser asymmetrischen Prozessorarchitektur besteht in der strikten Trennung der echtzeitrelevanten Aufgaben - beispielsweise eines Regelungsalgorithmus - vom übrigen System. Der NXP i.MX 8M Prozessor bietet eine branchenführende Audio-, Stimm- und Videoverarbeitung und kommt somit für ein breites Spektrum an Anwendungen in Frage. Dieses leistungsstarke Modul im PicoITX Formfaktor eignet sich besonders für komplexe Multimediaaufgaben und ist ideal für Applikationen mit anspruchsvoller Grafik in der Gebäudeautomatisierung, für alle Arten von HMI in Industrie und Medizintechnik, sowie POS und POI Terminals geeignet. Zahlreiche SchnittstellenDie armStone™MX8M ist mit bis zu 8GByte LPDDR4 RAM und bis zu 1GB SLC NAND Flash und bis zu 32GB eMMC ausgestattet. |

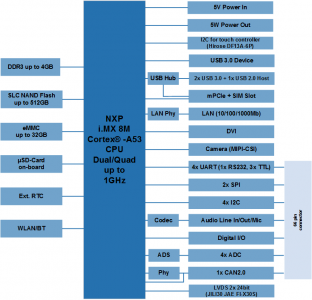

Weitere Schnittstellen der armStone™MX8M sind WLAN (IEEE 802.11a/b/g/n), BT (2.1+EDR, 4.1 LE), Gigabit Ethernet, SD-Karte, 4x USB Host, USB Device OTG, CAN, 3x Serielle, 4x I²C, 2x SPI, Audio, MIPI-CSI Kamera und PCIe mit SIM Card Slot. Zur Displayansteuerung stehen zwei voneinander unabhängige LVDS Schnittstellen (24bit) und DVI zur Verfügung. Wie bei allen armStone™ Single Board Computern liegen viele der Signale auf gängigen Steckverbindern oder auf dem 66-poligen Feature Bus. Die Spannungsversorgung der armStone™MX8M erfolgt über 5V (ein aufsteckbarer 12/24V Adapter wird als Zubehör angeboten), die Leistungsaufnahme liegt bei nur wenigen Watt. Bei einem Temperaturbereich von bis zu -20°C - +70°C kann die armStone™MX8M auch im Außenbereich zum Einsatz kommen. Linux Buildroot/ YoctoAls Betriebssystem steht ein angepasstes Linux Buildroot/ Yocto bereit. Es stehen Bootloader, Device Tree, angepasste Schnittstellentreiber und alle zur Entwicklung notwendigen Tools zur Verfügung. Diverse Security Funktionen sind vorhanden und werden durch die Linux Anpassung von F&S Elektronik Systeme verfügbar gemacht. |
