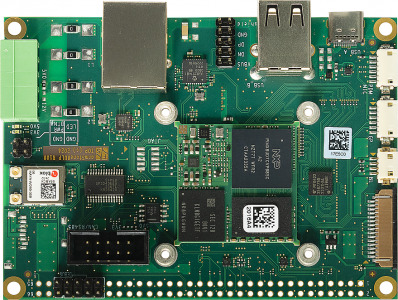

armStone™MX8ULP
Single Board Computer im PicoITX Formfaktor mit NXP i.MX 8ULP Prozessor
|
|
Für den Start in die Entwicklung empfehlen wir: |
| armStone™MX8ULP | ||
| Status | Q4/2024 | |
| CPU | ||
| Typ | NXP i.MX 8ULP | |
| Kern | ARM Cortex-A35 Cortex-M33 Hifi 4 DSP |
|
| Anzahl der Kerne | 2x A35 + M33 + Hifi 4 DSP | |
| Frequenz | 800MHz + 216MHz + 600MHz | |
| L2-Cache | 500kB | |
| GPU | 3D/2D, ES™ 3.1, CL™, VG™ 1.1 | |
| Betriebssystem | ||
| Linux | Yocto (uboot installiert) |
|
| Echtzeit | FreeRTOS | |
| Speicher | ||
| Flash | 64 kbit EEPROM | |
| eMMC | max. 64GB | |
| RAM | max. 2GB LPDDR4x32 | |
| Schnittstellen | ||
| SD-Karte | µSD Slot | |
| Ethernet | 1x 100 Mbit | |
| WLAN | WIFI 6 | |
| BT | 5.2 | |
| USB Host | 4x | |
| USB Device | 1x Type-C (USB 2.0) | |
| CAN | 1x | |
| UART | 3x | |
| I2C | 4x | |
| SPI | 2x | |
| Audio | IN/ OUT/ MIC/ Headphone/ I2S | |
| Digital I/O | max. 32 | |
| ADC | 4x | |
| Touch Panel | via I2C | |
| Kamera analog/digital | MIPI-CSI (2 lanes) | |
| RTC | PCF85263ATL | |
| sonstige Schnittstellen | RS485 | |
| Display | ||
| LVDS | 8 Lanes | |
| MIPI-DSI | 4 Lanes | |
| Allgemein | ||
| Stromversorgung | 5V DC/±5% | |
| Leistungsaufnahme | t.b.d. | |
| Betriebstemperaturbereich | 0°C - +70°C -25°C - +85°C -40°C - +85°C |
|
| Größe | 100x72x15mm | |
| Gewicht | ~50g | |
| Minimale Verfügbarkeit | 2038 |
| armStone™MX8ULP-V2I-LIN | armStone™MX8ULP-V4I-LIN | |
| Status | Q4/2024 | Q4/2024 |
| CPU | - | - |
| Typ | NXP i.MX 8ULP | NXP i.MX 8ULP |
| Kern | ARM Cortex-A35 Cortex-M33 Hifi 4 DSP |
ARM Cortex-A35 Cortex-M33 Hifi 4 DSP |
| Anzahl der Kerne | 2x A35 + M33 + Hifi 4 DSP | 2x A35 + M33 + Hifi 4 DSP |
| Frequenz | 800MHz + 216MHz + 600MHz | 800MHz + 216MHz + 600MHz |
| L2-Cache | 500kB | 500kB |
| GPU | 3D/2D, ES™ 3.1, CL™, VG™ 1.1 | 3D/2D, ES™ 3.1, CL™, VG™ 1.1 |
| Betriebssystem | - | - |
| Linux | Yocto (uboot installiert) |
Yocto (uboot installiert) |
| Echtzeit | FreeRTOS | FreeRTOS |
| Speicher | - | - |
| Flash | 64 kbit EEPROM | 64 kbit EEPROM |
| eMMC | 8GB | 8GB |
| RAM | 1GB LPDDR4x32 | 2GB LPDDR4x32 |
| Schnittstellen | - | - |
| SD-Karte | µSD Slot | - |
| Ethernet | 1x 100 Mbit | 1x 100 Mbit |
| WLAN | - | WIFI 6 |
| BT | - | 5.2 |
| USB Host | 4x | 4x |
| USB Device | 1x Type-C (USB 2.0) | 1x Type-C (USB 2.0) |
| CAN | 1x | 1x |
| UART | 3x | 3x |
| I2C | 4x | 4x |
| SPI | 2x | 2x |
| Audio | IN/ OUT/ MIC/ Headphone | IN/ OUT/ MIC/ Headphone |
| Digital I/O | max. 32 | max. 32 |
| ADC | 4x | 4x |
| Touch Panel | via I2C | via I2C |
| Kamera analog/digital | MIPI-CSI (2 lanes) | MIPI-CSI (2 lanes) |
| RTC | PCF85263ATL | PCF85263ATL |
| sonstige Schnittstellen | RS485 | RS485 |
| Display | - | - |
| LVDS | 8 Lanes | 8 Lanes |
| Allgemein | - | - |
| Stromversorgung | 5V DC/±5% | 5V DC/±5% |
| Leistungsaufnahme | t.b.d. | t.b.d. |
| Betriebstemperaturbereich | -25°C - +85°C | -25°C - +85°C |
| Größe | 100x72x15mm | 100x72x15mm |
| Gewicht | ~50g | ~50g |
| Minimale Verfügbarkeit | 2038 | 2038 |
| armStone™MX8ULP-V2I-LIN | armStone™MX8ULP-V4I-LIN |
 |
Starterkit armStone™MX8ULP Linux Starterkit mit armStoneMX8ULP, Kabelkit, Antenne, Power Adapter, Zugangsdaten zu Dokumentation und Software Bestellnr.: aStone8ULP-SKIT-LIN |
300,- € |
Software
 |
Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW |
700,- € | ||
|
Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux |
1,000,- € |
Displays
 |
7” LVDS Display mit PCAP Touch (langzeitverfügbar) 7” LVDS LCD Display mit PCAP Touch Bestellnr.: LCD.7.LVDS.1 |
95,- € | ||
 |
10” LVDS Display mit PCAP Touch (langzeitverfügbar) 10” LVDS LCD Display mit PCAP Touch Bestellnr.: LCD.10.LVDS.1 |
130,- € | ||
 |
3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar) 3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch) Bestellnr.: B.LCD.22 |
80,- € |
Kabel
 |
LVDS/MIPI Adapter Kabel LVDS/MIPI Kabel zum Anschluss an LCD.7.LVDS.1, LCD.10.LVDS.1 und ADP-MIPI2LVDS1 Bestellnr.: B.MKAB.44 |
12,- € | ||
 |
LVDS Kabel LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite. Bestellnr.: B.MKAB.53 |
22,- € | ||
| Backlight Kabel Backlight Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1). Bestellnr.: B.MKAB.35 |
7,- € |
Adapter
 |
MIPI Kamera Kit Adaptermodul mit Kamera Bestellnr.: ADP-MIPICAM1 |
100,- € |
Workshop
 |
Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1 |
Anfrage | ||
Sonstiges
 |
Heat Spreader OSM Size-S Heat Spreader zur Kühlung der OSM Size-S Module Bestellnr.: MHS.OSM.1 |
10,- € | ||
 |
Heat Sink OSM Size-S Heat Sink zur Kühlung von OSM Size-S Boards. Bestellnr.: MHS.OSM.2 |
12,- € | ||
 |
Patch Antenne Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse. Bestellnr.: B.ANT.6 |
3,- € |
Varianten
 |
armStone™MX8ULP-V2I-LIN Single Board Computer mit NXP i.MX8ULP SoC, LVDS Interface und vielen industriellen Schnittstellen. Bestellnr.: aStone8ULP-V2I-LIN |
Anfrage | ||
|
armStone™MX8ULP-V4I-LIN Single Board Computer mit NXP i.MX8ULP SoC, Wifi 6 WLAN Modul, BT 5.2, LVDS Interface und vielen industriellen Schnittstellen. Bestellnr.: aStone8ULP-V4I-LIN |
Anfrage | ||
Starterkit
|
Starterkit armStone™MX8ULP Linux Starterkit mit armStoneMX8ULP, Kabelkit, Antenne, Power Adapter, Zugangsdaten zu Dokumentation und Software Bestellnr.: aStone8ULP-SKIT-LIN |
300,- € |
Für die armStoneMX8ULP stellen wir eine getestete Software Umgebung zur Verfügung. Teil dieser Umgebung ist das Linux Yocto Release und das BSP für den Cortex-M33. Ankündigungen über neue Versionen dieses Pakets erfolgen im Support Forum.
Yocto Release Y2024.09
Für die CPU NXP i.MX8 ULP bietet F&S ein Yocto-basierte Umgebung an. Wir bieten das Linux BSP fsimx8ulp-Y2024.09-pre an, das auf Yocto basiert.
Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.
Das BSP beinhaltet die von F&S angepassten Quelltextpakete:
- U-Boot: 2024.04
- Linux-Kernel: 6.6.48
- Yocto: 5.0.3 Scarthgap
Darüber hinaus ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration.
F&S bietet eine virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 40 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.
➜ Mehr Informationen über das neue Yocto Release Y2024.09
Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 36
Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir eine auf VirtualBox basierende virtuelle Festplatten VHD zum Download bereit. Die VHD verwendet Fedora 36 als Linux Distribution.
Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.
Für unsere Kunden ist die Maschine kostenlos.
VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx8mm, fsimx8mn und fsimx8mp (64 bit CPU).
In der VHD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.
Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.
➜ Mehr Informationen zur F&S Development Machine im F&S Support Forum
➜ Download F&S Development Machine - Fedora 36
➜ Quickstart Dokumentation
